自动售货机运输模块烤盘承载结构

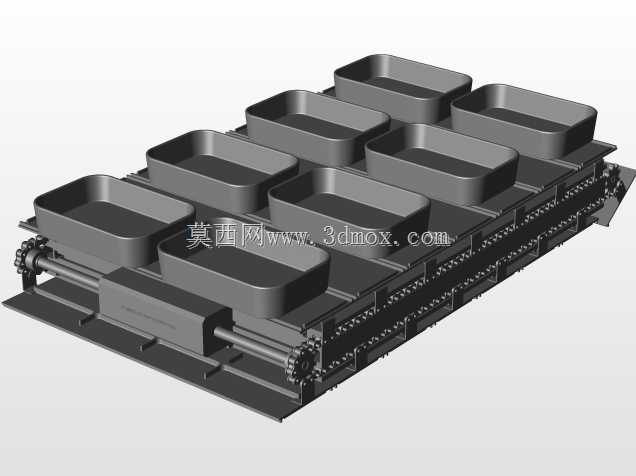

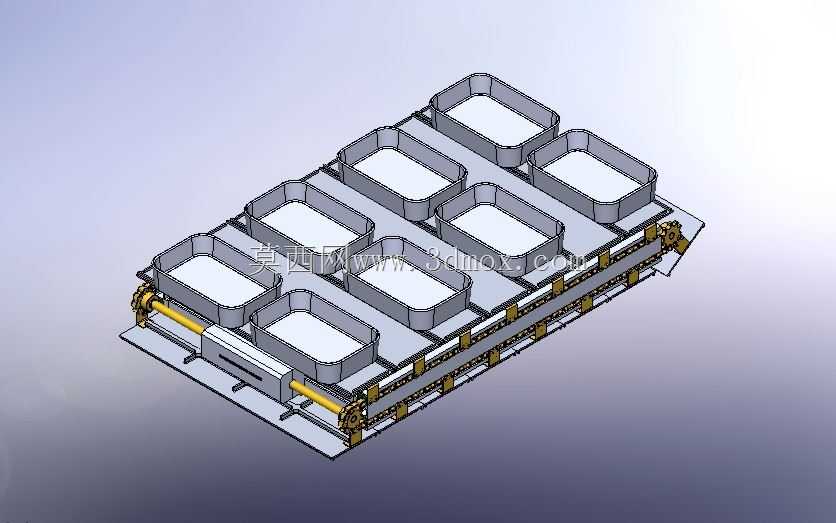

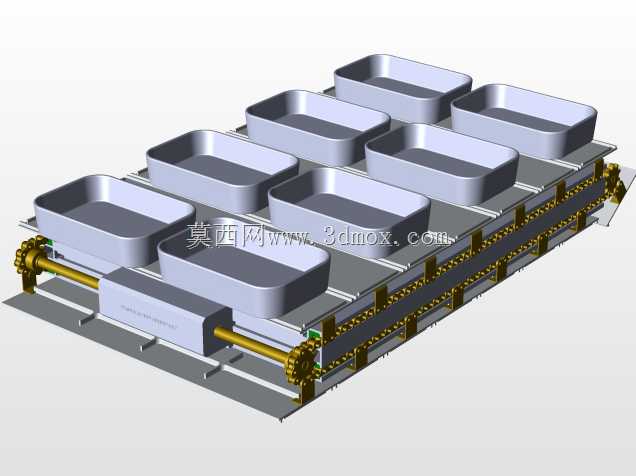

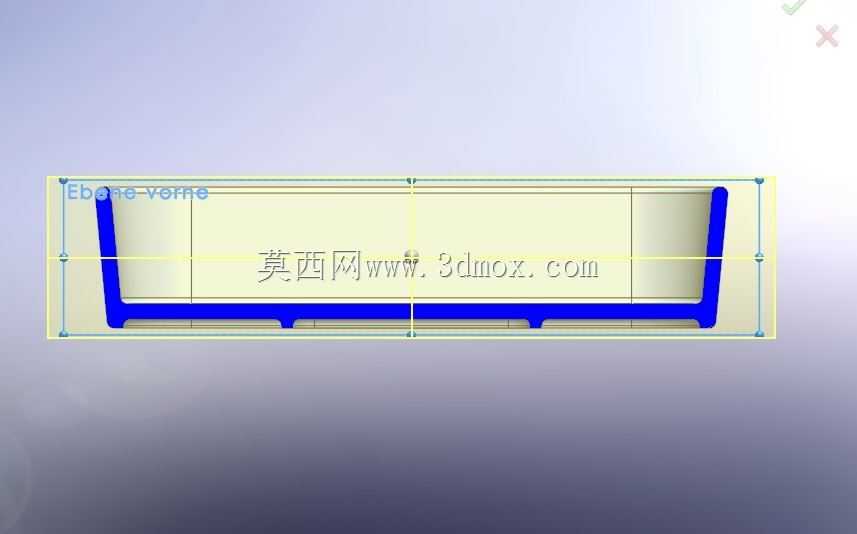

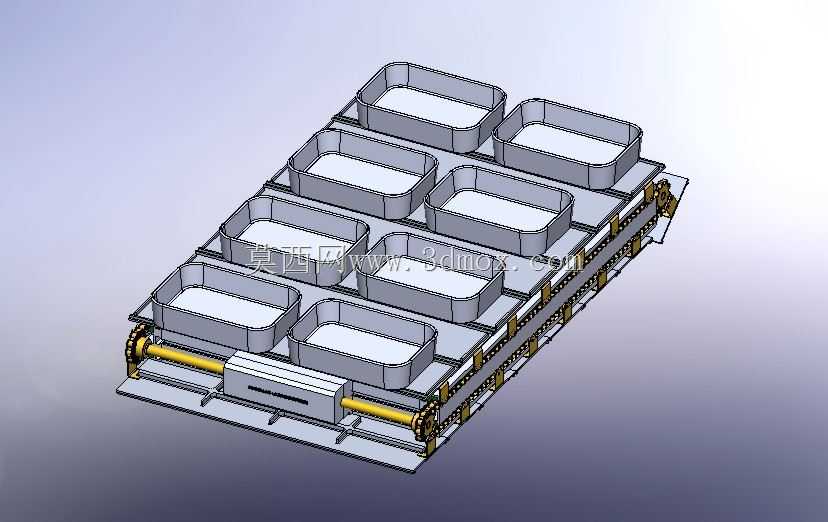

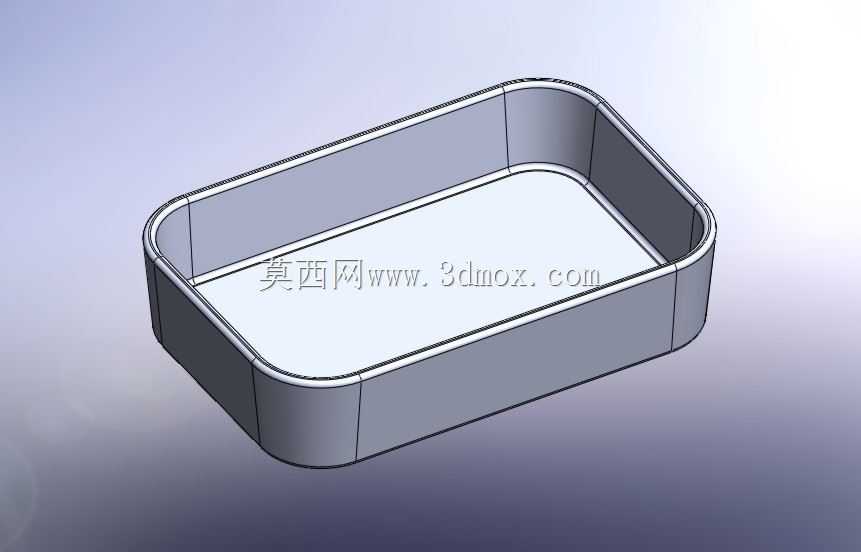

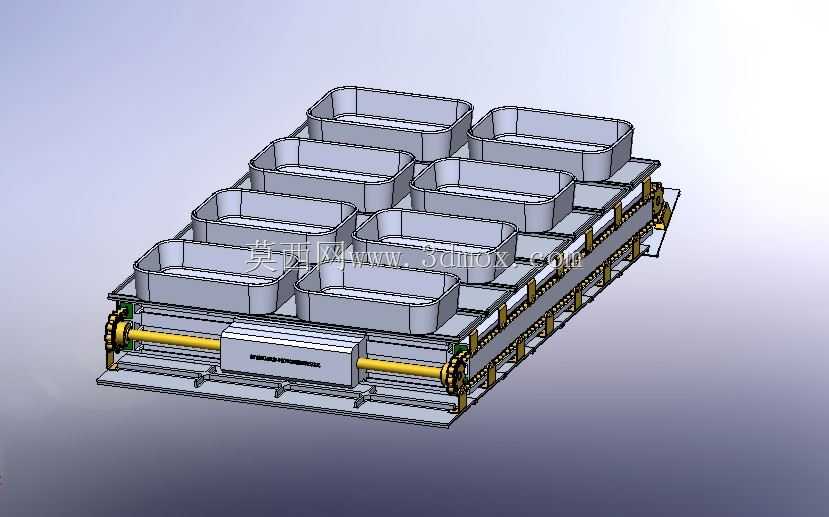

　　这套承载结构主要应用在自动售货机的内部货品输送环节，针对预包装餐食、盒装烘焙类货品的工位转运需求设计，替代传统的货道弹簧推送结构，解决异形盒装货品推送卡滞、掉落磕碰的问题。整套结构以双排链传动作为输送核心，两侧链条通过等距安装的承载托块承托烤盘，烤盘采用带圆角的深槽式结构，槽体内壁做了1.5度的拔模斜度，既方便货品取放时的导向，也能在输送启停、加减速过程中限制货品的横向窜动，避免货品偏移卡入输送间隙。设计过程中优先考虑了售货机内部的安装边界，整体输送架体采用分段式钣金折弯拼接结构，无需焊接工序，架体两侧预留的安装孔位可直接适配售货机内壁的标准铝型材安装槽，不需要额外做转接件加工，架体总宽度控制在380mm以内，

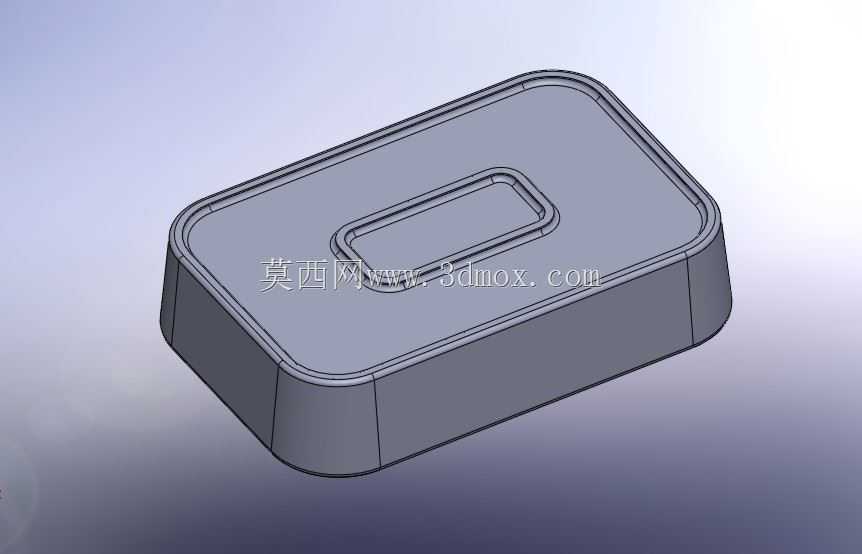

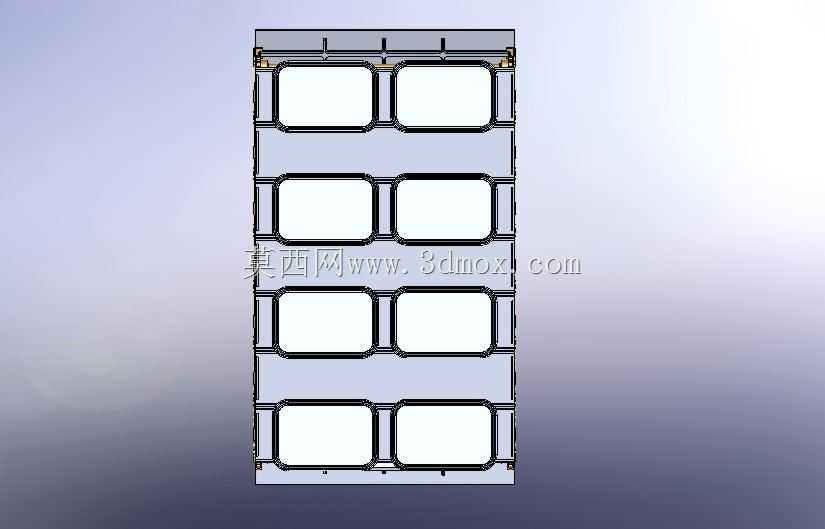

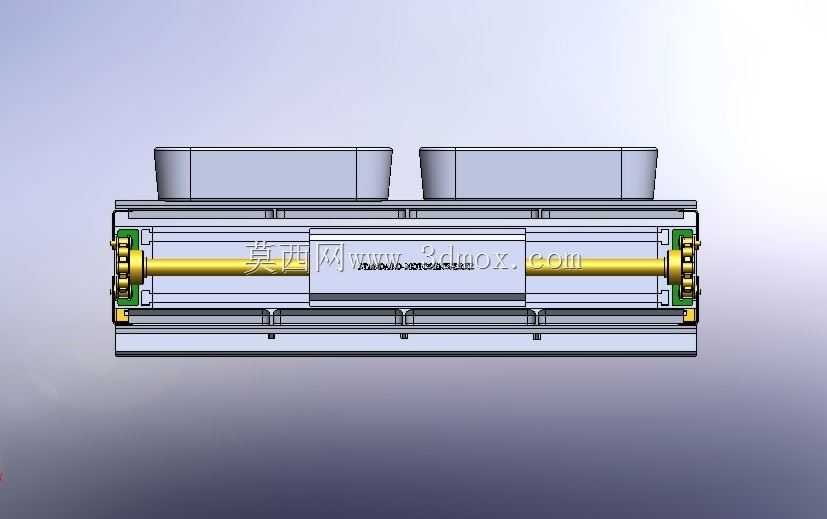

　　长度可根据售货机的储货仓深度做模块化拼接，单节标准段长度为600mm，可承载8个标准尺寸烤盘。烤盘的定位依靠托块上的凸起限位柱实现，每个烤盘底部对应位置开有定位沉孔，当烤盘放置到托块上时，限位柱自动嵌入沉孔，无需额外锁附结构，就能保证输送过程中烤盘不会相对链条发生滑移，在输送末端的取货工位，架体上安装的导向挡条会引导烤盘平稳滑入取货仓，不会因为链条传动的惯性出现倾翻。传动端采用张紧可调式的链轮安装结构，链轮座通过腰型孔固定在架体端部，后期维护时可通过调整螺栓张紧链条，不需要拆解整个输送段，日常运维的拆装效率提升明显。烤盘本身采用食品接触级的薄壁结构设计，槽体边缘做了卷边处理，既提升了薄壁件的结构刚性，避免长期受载出现变形，

　　也能消除锐边防止操作人员补货时被划伤。整套结构的传动动力可适配常规的直流减速电机，电机安装位预留了标准的法兰接口，可根据不同售货机的动力配置选择对应规格的电机，不需要对架体做二次加工。在输送路径的下方，架体集成了可拆卸的接渣托盘，可承接货品掉落的碎屑，日常清洁时可直接抽出接渣盘清理，不需要拆解输送组件。
