自动售货机运输模块承载烤盘结构设计

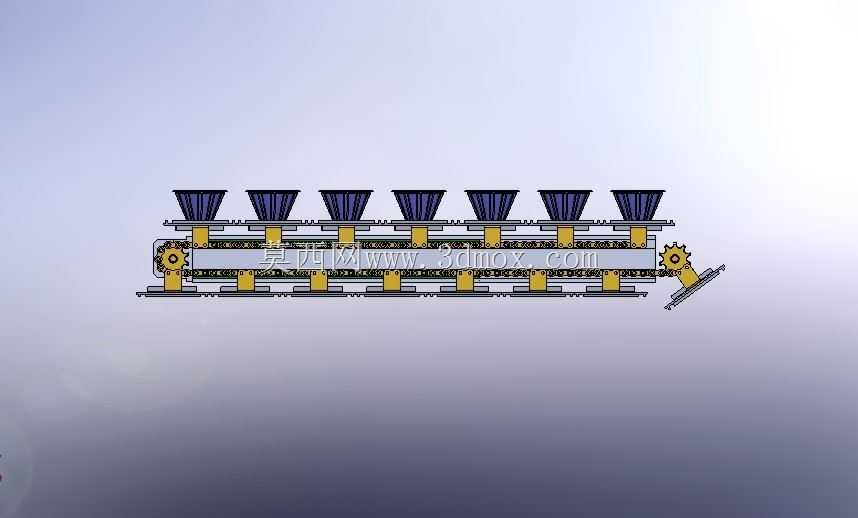

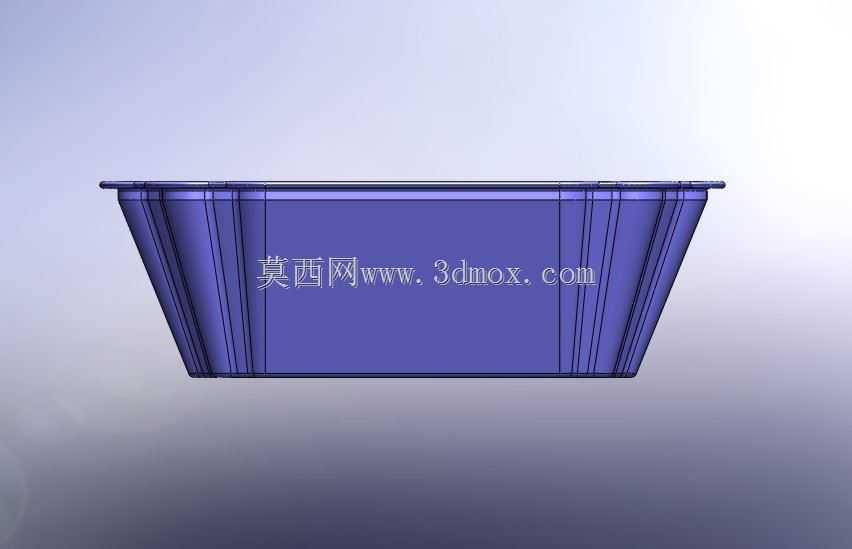

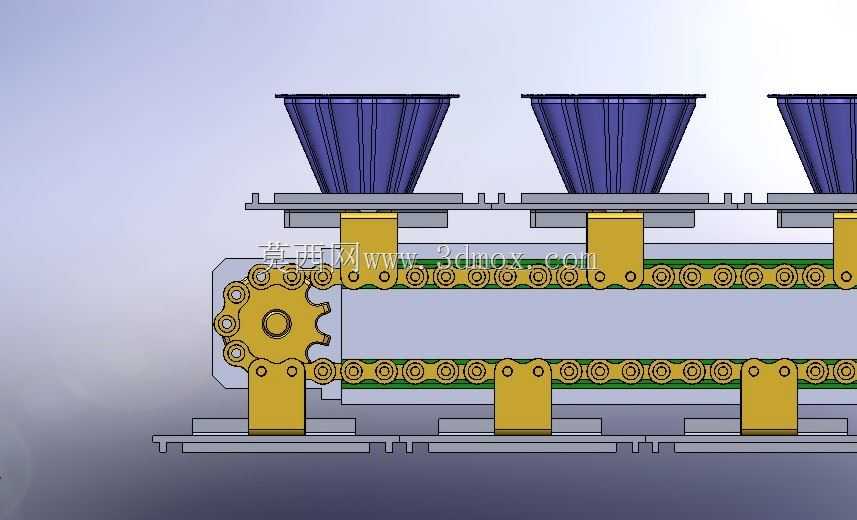

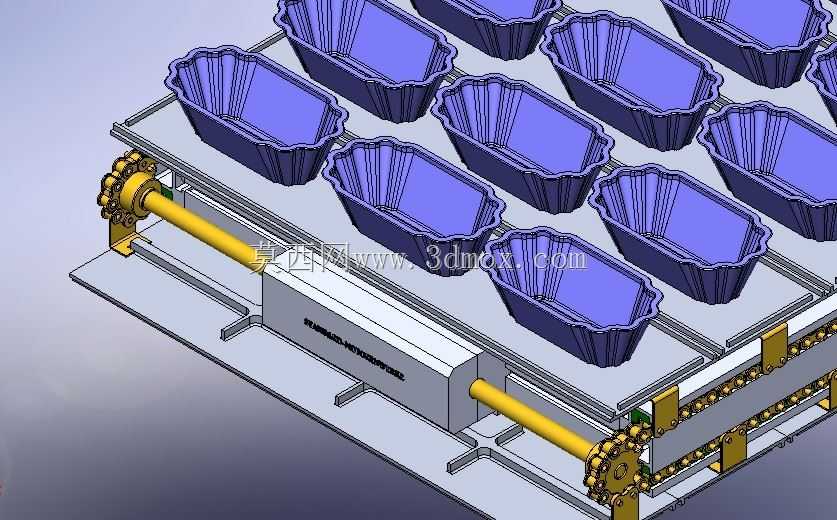

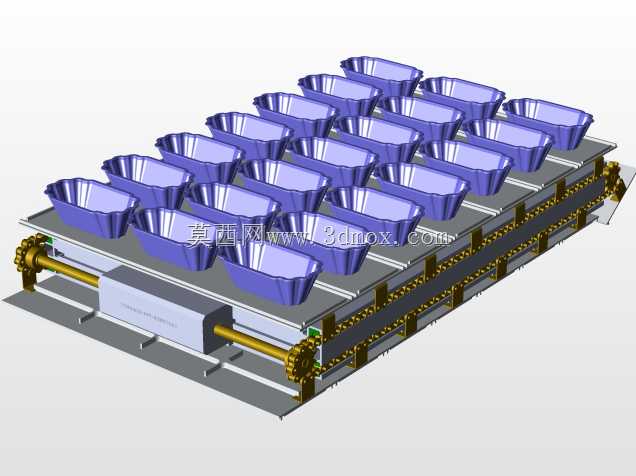

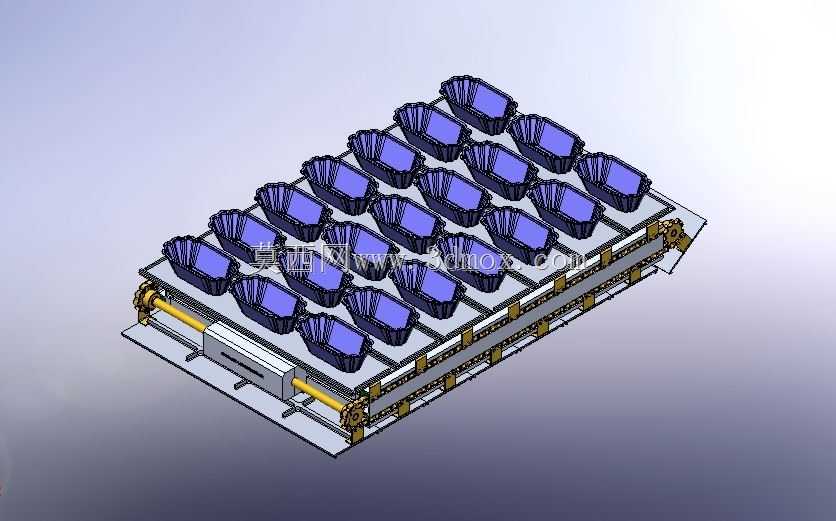

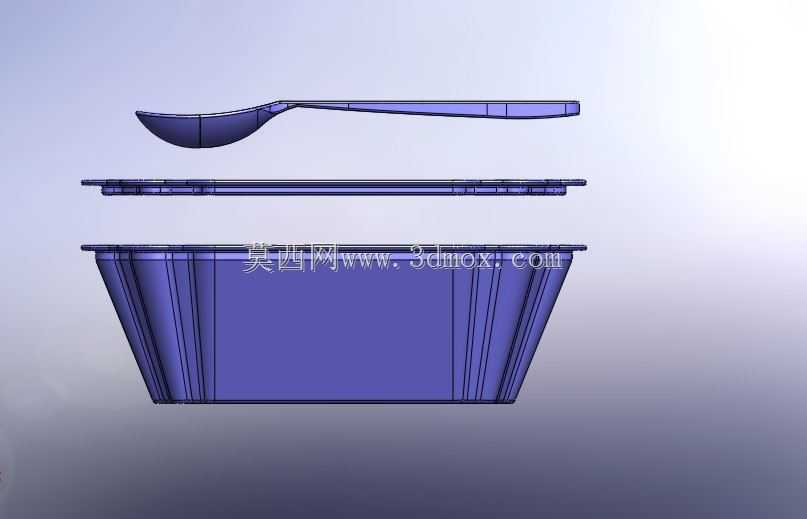

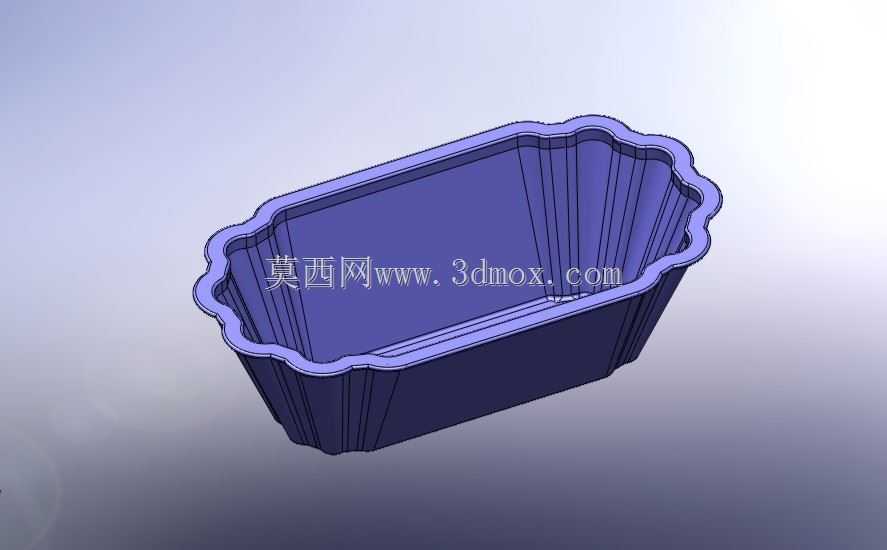

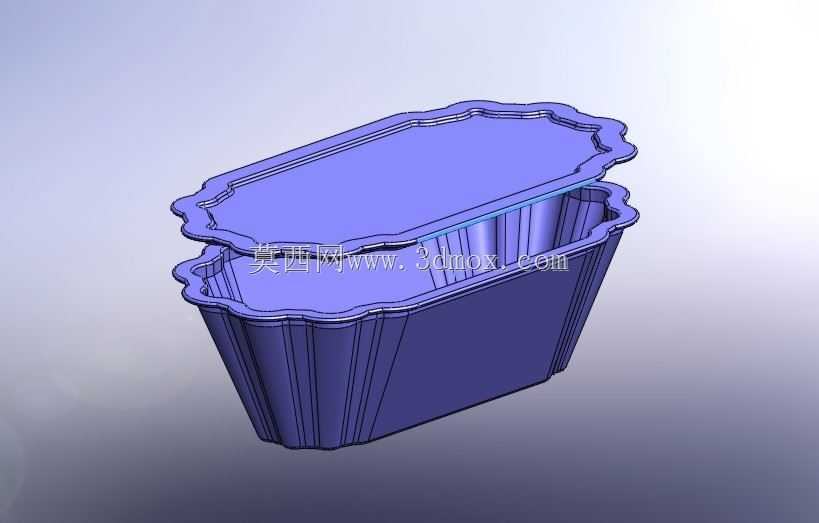

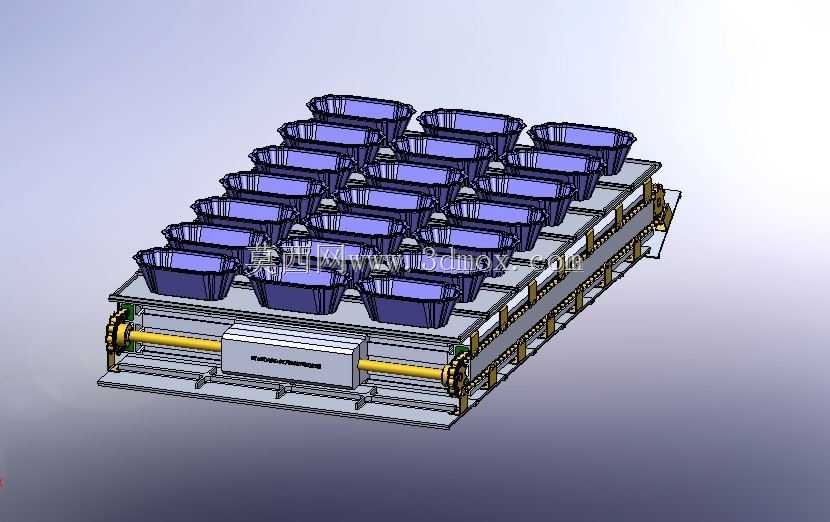

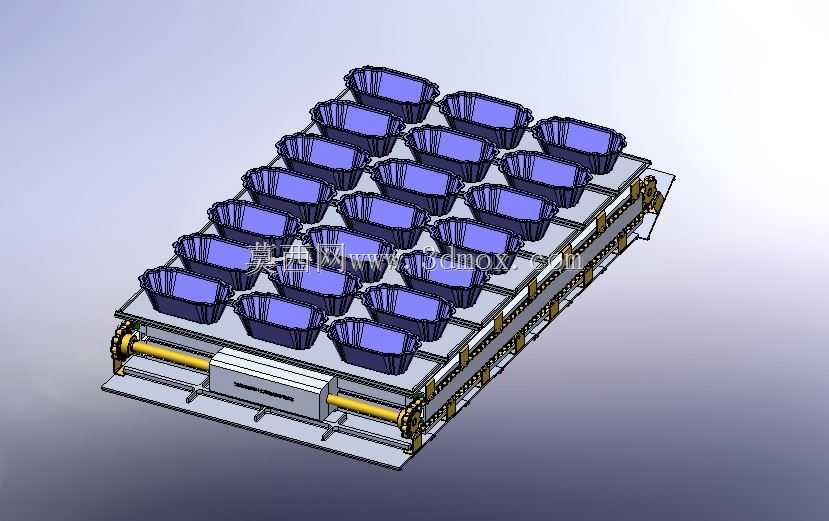

　　这套承载结构主要应用在现制食品类自动售货机的内部货道输送环节，核心作用是承载待加热或已完成加热的餐食烤盘，完成烤盘在储货位、加热工位、取货口之间的平稳转运，适配无人零售场景下现制餐食的自动化流转需求，避免人工接触带来的卫生隐患，同时提升售货机内部空间的利用率。从结构设计逻辑来看，整套组件采用链传动作为核心输送方式，两侧布置同步传动的输送链条，烤盘通过底部的定位凸台与链条上的承载托块卡合，避免输送过程中出现烤盘偏移、倾翻的问题，尤其是在启停阶段的加速度冲击下，定位结构可以保证烤盘位置精度控制在1mm以内，防止餐食洒漏。烤盘本身采用多格一体式设计，单组模块上可整齐排布20个独立餐格，每个餐格的轮廓做了拔模斜度处理，既方便餐盒的取放，

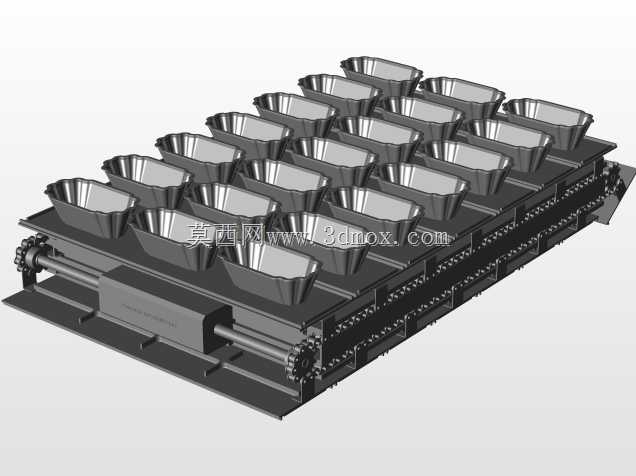

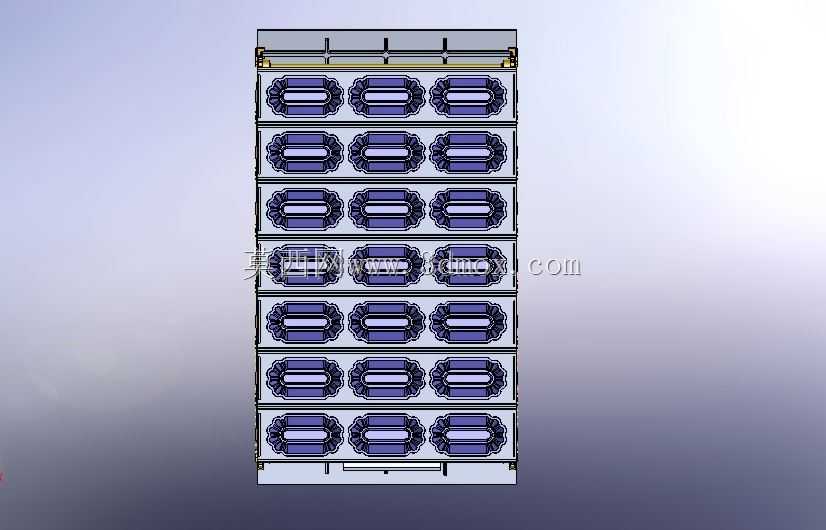

　　也能在加热过程中保证热气流的循环流通，减少热量淤积。整套输送模块的安装边界需要匹配售货机内部的柜体尺寸，宽度方向预留两侧链轮的安装空间，传动轴两端采用带座轴承固定，中间的驱动单元布置在模块中部位置，通过一根通长的传动轴带动两侧链轮同步转动，避免两侧链条传动不同步导致的卡滞问题。在功能特性上，这套结构兼顾了承载稳定性与输送顺畅性，链条下方布置有承托导轨，避免链条在长距离输送过程中出现下挠变形，导轨采用耐磨非金属材质，减少链条运行过程中的磨损与噪音，适配售货机在公共场所的低噪音运行要求。烤盘的排布采用矩阵式布局，行列间距经过优化，既保证单模块的最大承载量，也预留了足够的间隙方便加热组件的热量传递，

　　同时不会因为间隙过大浪费柜体内部的储货空间。设计过程中重点考虑了模块的拆装便利性，整个输送模块可以作为独立单元从售货机柜体中抽出，链轮与传动轴之间采用键连接加顶丝固定的方式，日常维护时不需要复杂工具即可完成磨损部件的更换，烤盘本身也可以直接从托块上取下，方便定期清洁，符合食品接触类部件的卫生维护要求。传动端的驱动电机安装位预留了标准安装法兰，可根据不同售货机的输送速度要求匹配对应减速比的减速电机，不需要对主体结构做额外修改，具备一定的通用适配性，可覆盖不同容量规格的现制食品自动售货机使用需求。
