自动售货机运输模块烤盘承载结构

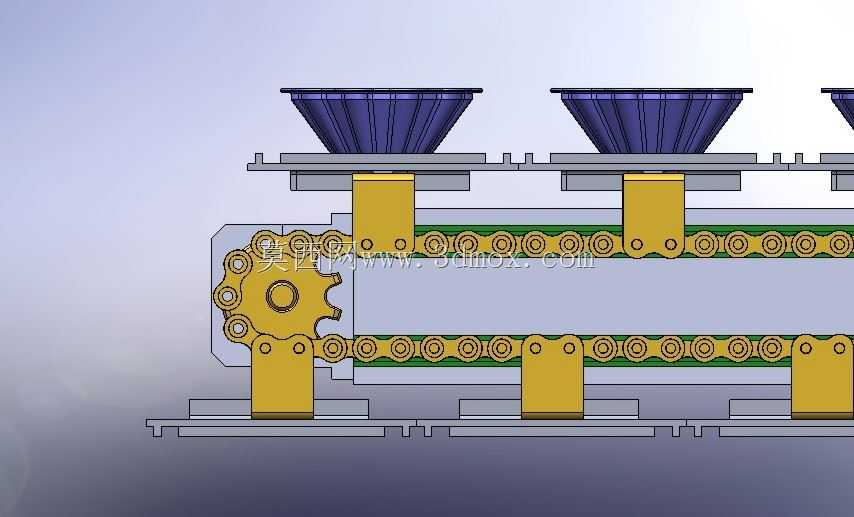

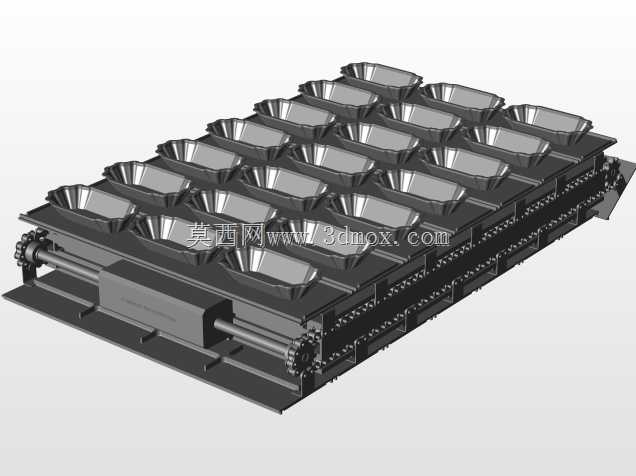

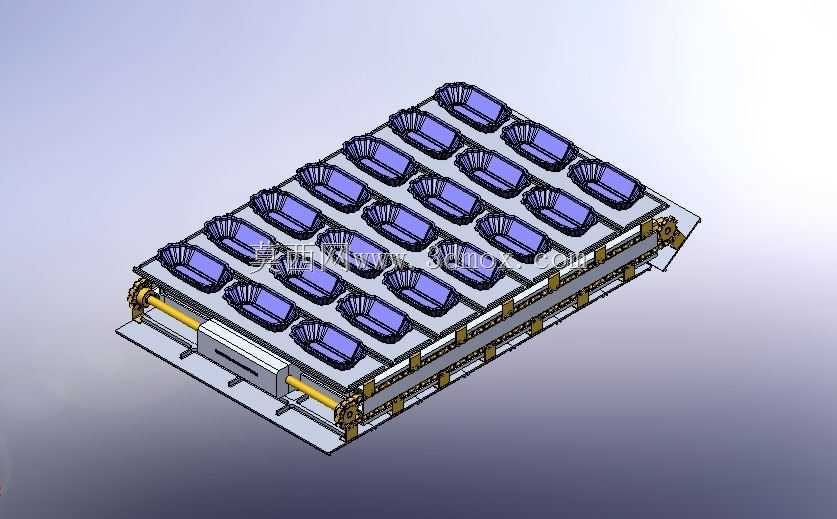

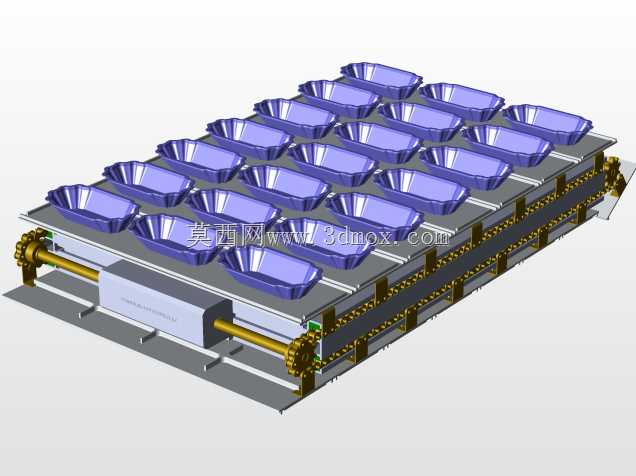

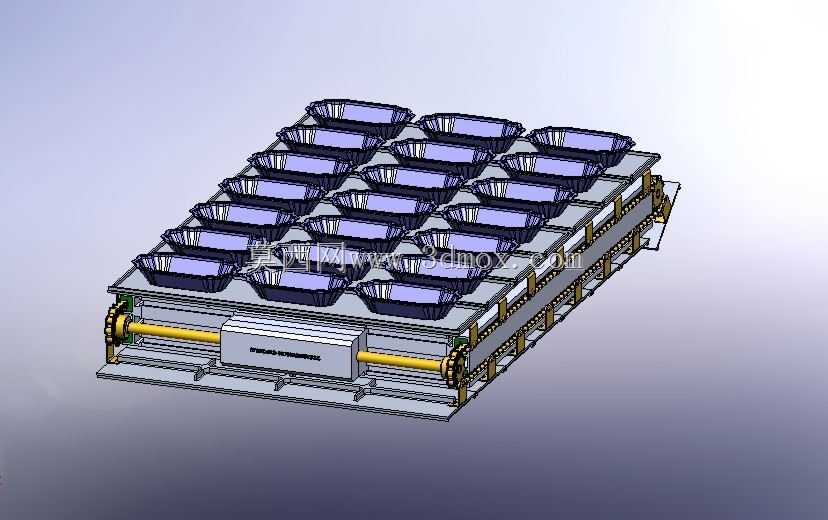

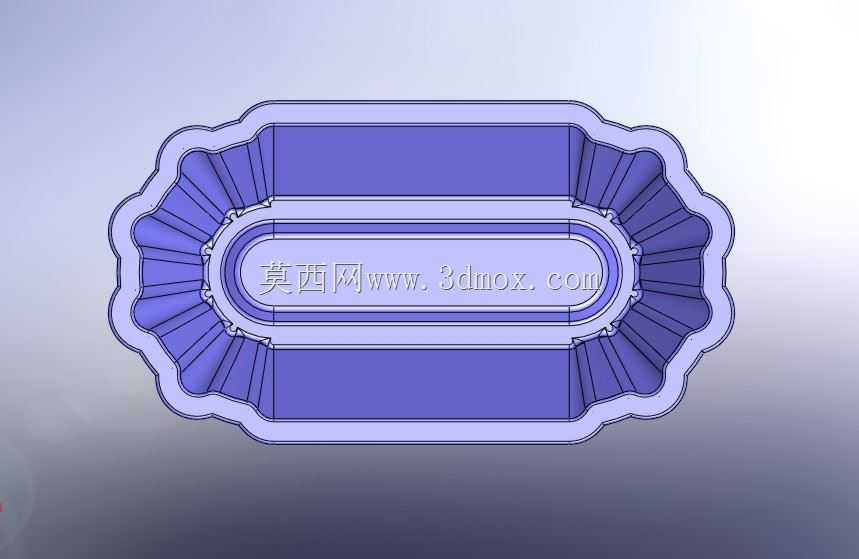

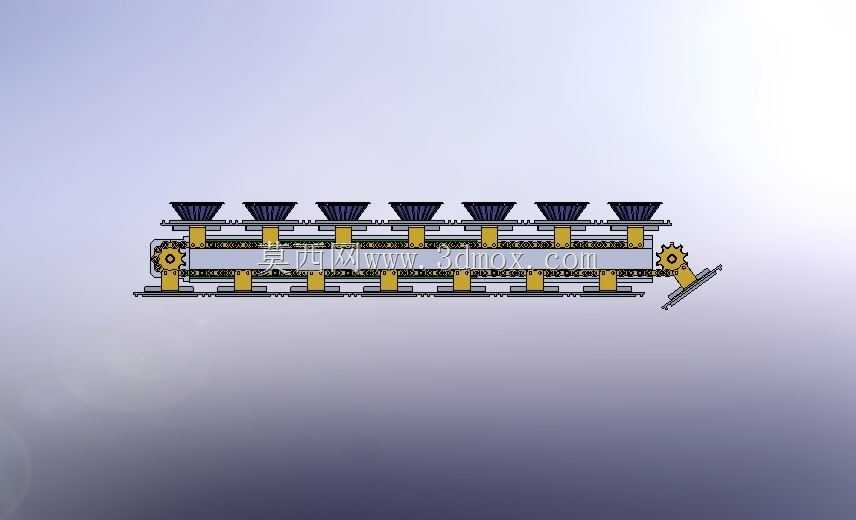

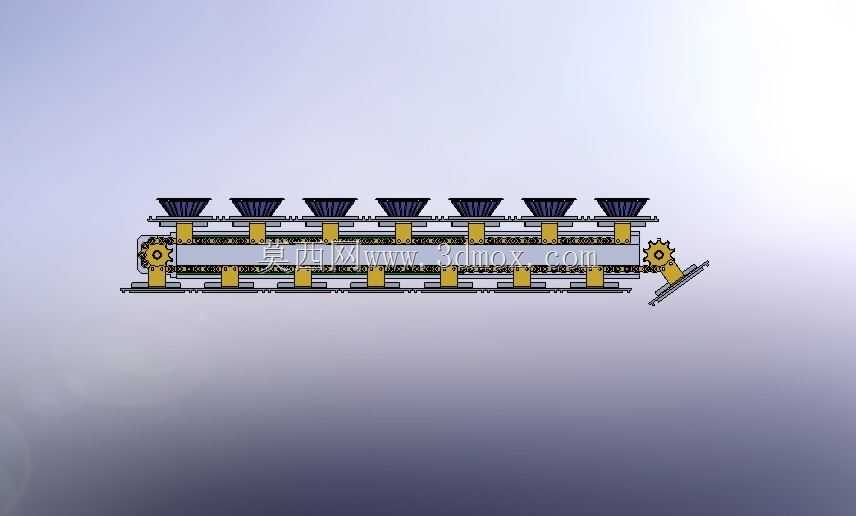

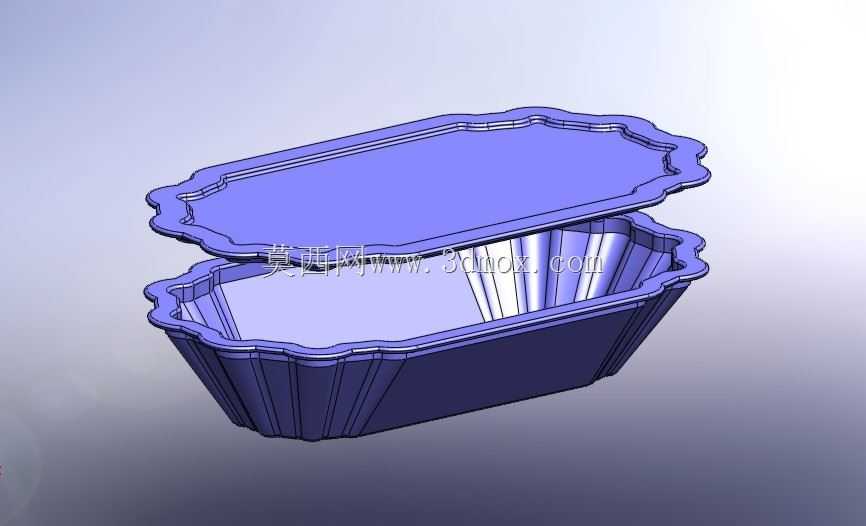

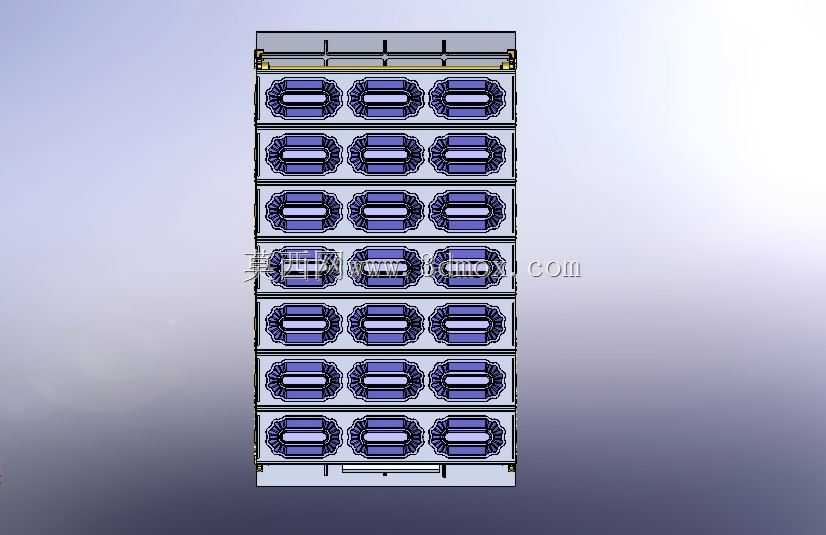

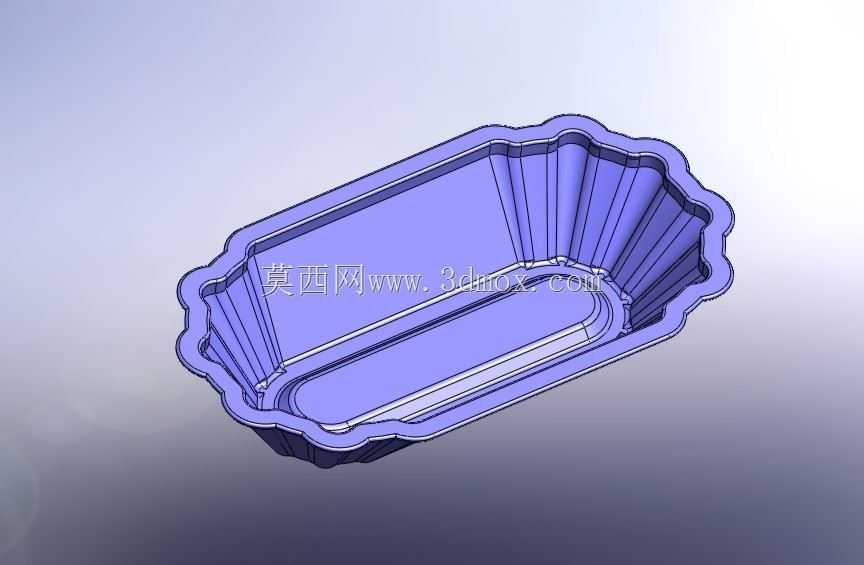

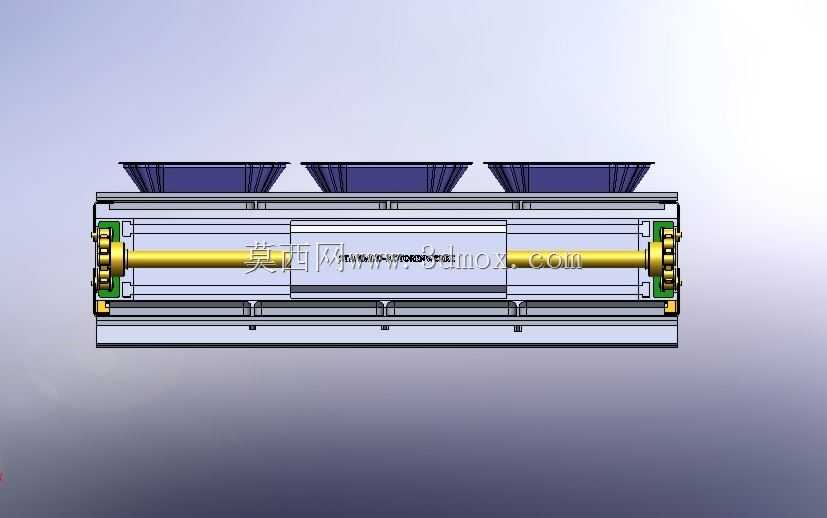

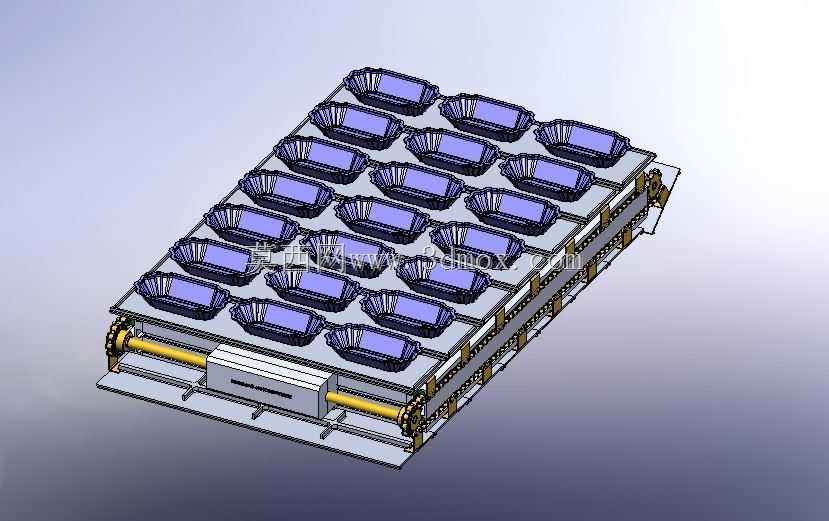

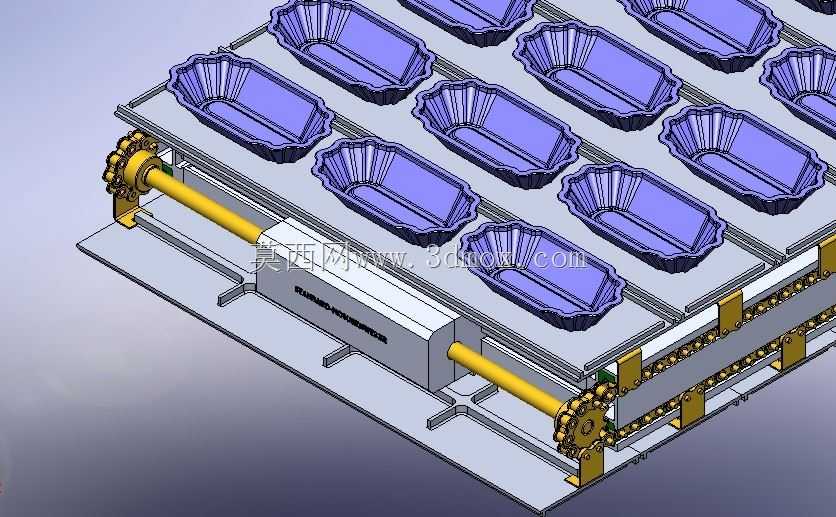

　　这套承载结构主要适配自动售货机内部的餐食输送工位，核心作用是在封闭的货道运输链路里，承托待加热、待出货的预包装餐食烤盘，完成从储货区到取货口的平稳位移。从结构布局来看，整体采用链传动作为动力传递形式，两侧的双排链轮搭配张紧调节座，能在长期往复运行中抵消链条磨损带来的间隙，避免载盘运行时出现卡滞、跳齿的问题。载盘区域采用矩阵式排布的定位槽，单个槽位的轮廓完全匹配对应规格烤盘的底部加强筋，放置后能限制烤盘在水平方向的窜动，哪怕输送过程中存在启停加减速，也不会出现烤盘偏移、餐食倾洒的情况。设计阶段优先考虑了售货机内部的安装边界，整体框架采用型材拼接的形式，侧边的安装孔位做了长圆孔设计，能适配不同机型内部的安装梁间距，

　　不需要额外做二次打孔加工，装配时可以直接通过螺栓固定在货道的支撑梁上。传动端的动力输入轴做了扁位结构，能直接和售货机内部的驱动电机输出轴对接，不需要额外加装联轴器，减少了整体结构的轴向占用空间。载盘的定位槽深度经过反复校核，既保证烤盘放置后的定位精度，又不会因为槽深过大导致取货机构抓取时出现干涉，槽体边缘做了小角度的导入倒角，补货时操作人员不需要精准对位就能快速把烤盘放入槽位，降低补货操作的难度。框架底部预留了加热模块的安装空间，当载盘带着烤盘停在加热工位时，下方的加热组件能直接对烤盘底部进行均匀加热，不需要额外抬升烤盘，简化了整机的动作流程。两侧的链条护板做了全包式设计，能避免售货机内部的灰尘、餐食碎屑掉落到链条传动副里，

　　降低日常维护的频次，护板和框架之间采用卡扣加螺栓的双重固定方式，后期维护时拆开护板就能直接对链条进行润滑、张紧调节，不需要拆解整个输送模块。整个结构的受力点都做了加强筋设计，载盘下方的承托板在对应每个烤盘的位置都压有加强筋，哪怕满载状态下长期运行，承托板也不会出现下凹变形，保证每个工位的烤盘都能保持水平状态，不会因为承托板变形导致烤盘倾斜、餐食漏洒。传动端的轴承座采用自润滑轴承，不需要定期加注润滑脂，适配售货机长期无人值守的运行场景，减少售后维护的成本。
