自动售货机餐品输送承载模块结构设计

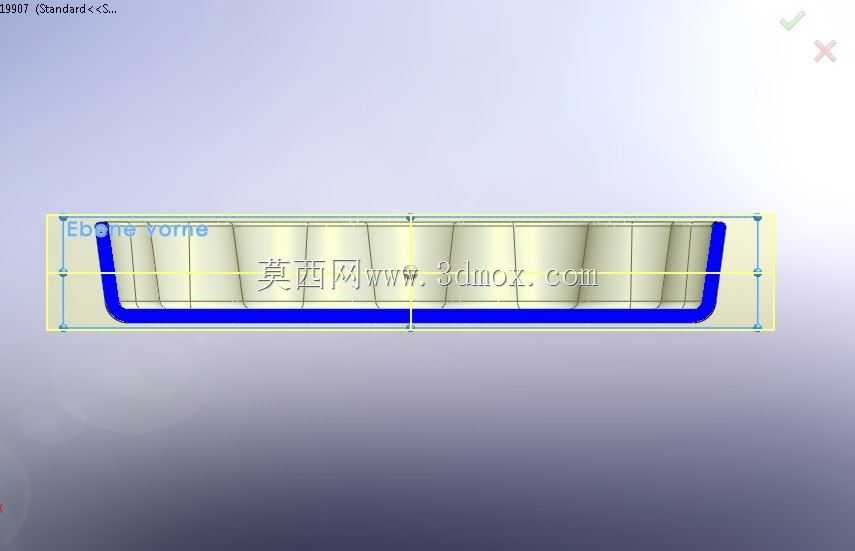

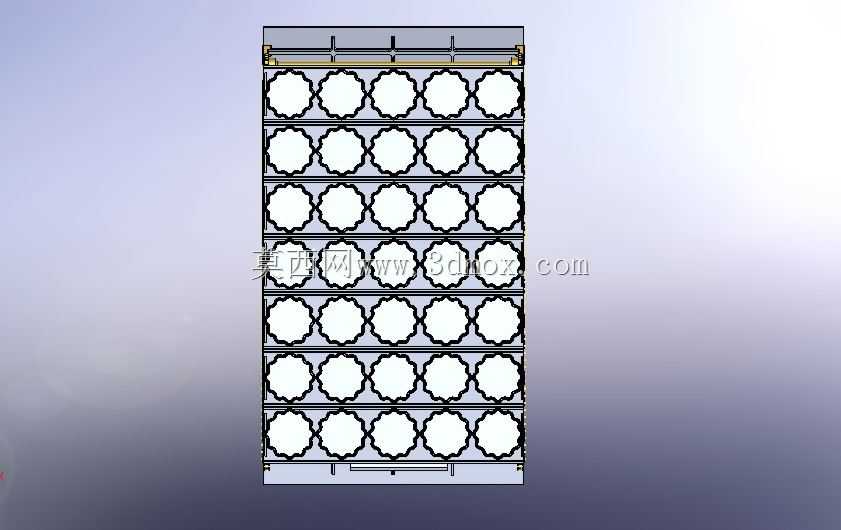

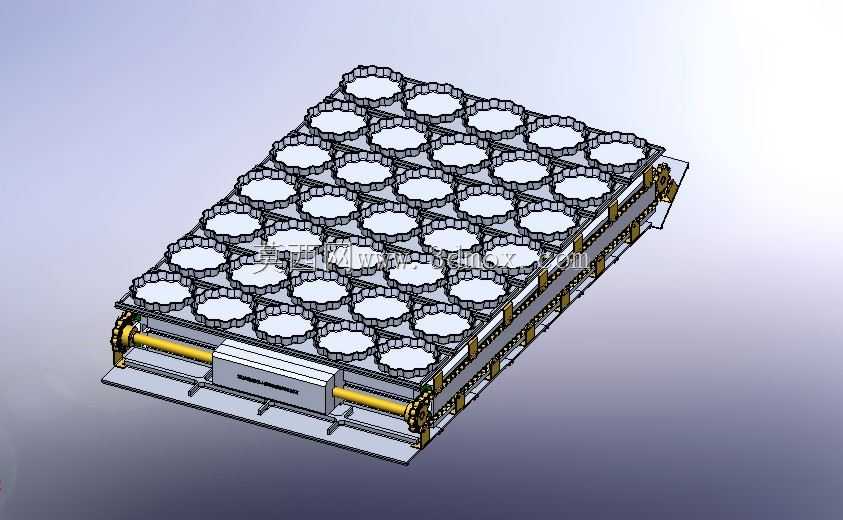

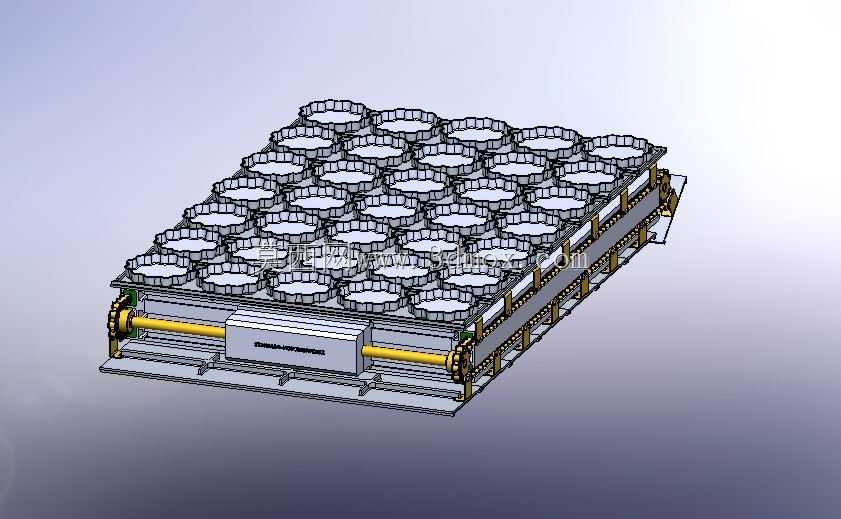

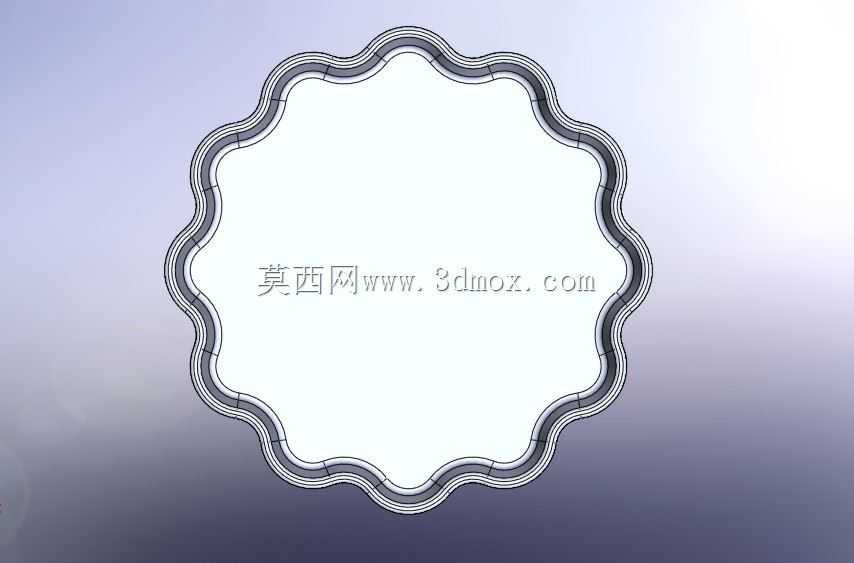

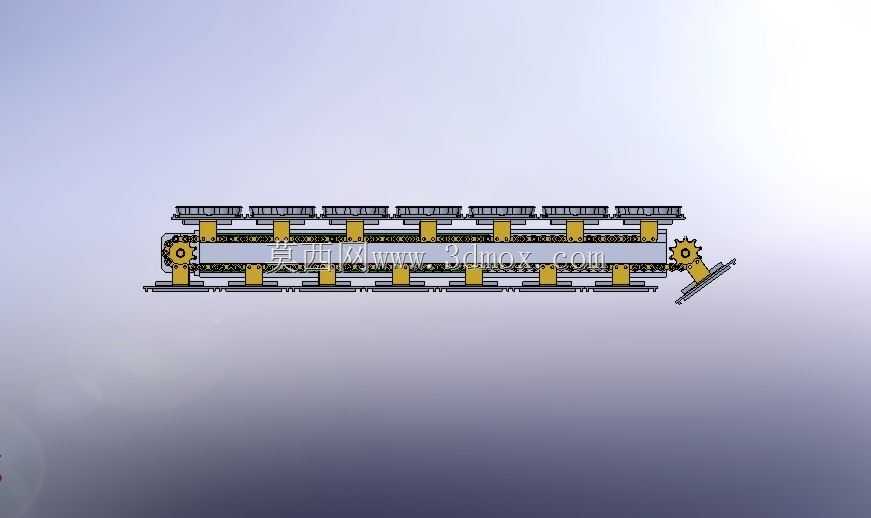

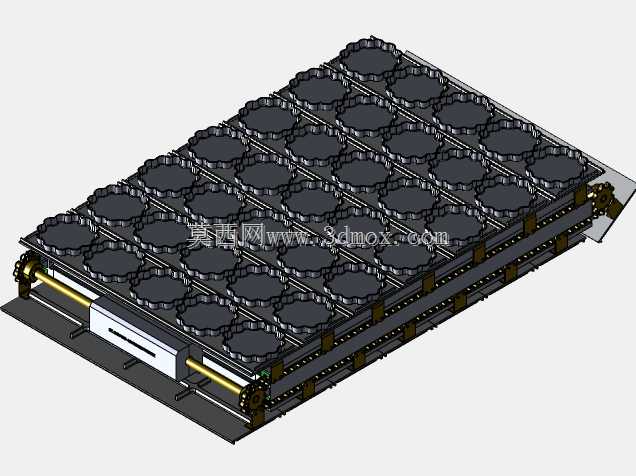

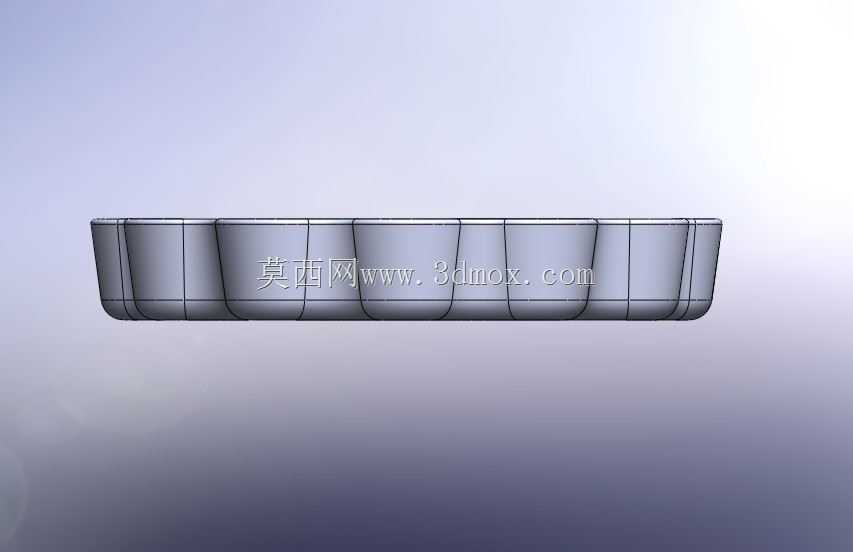

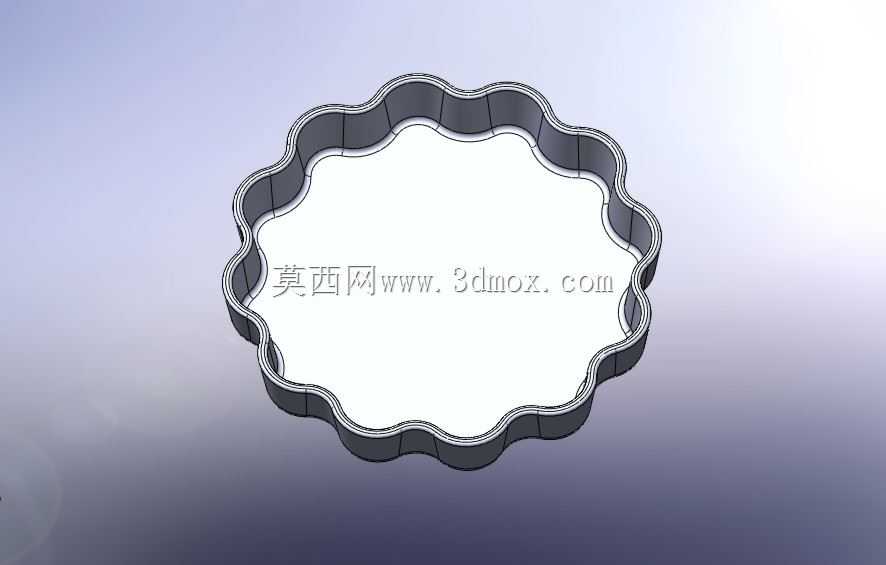

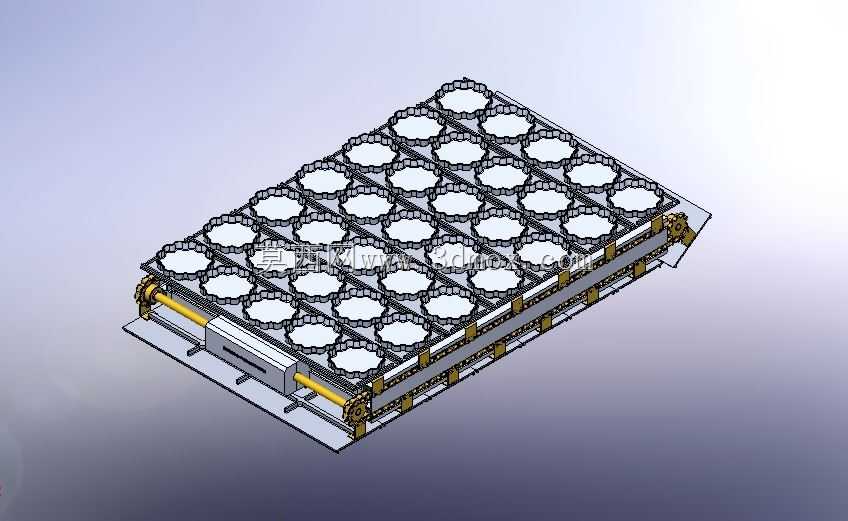

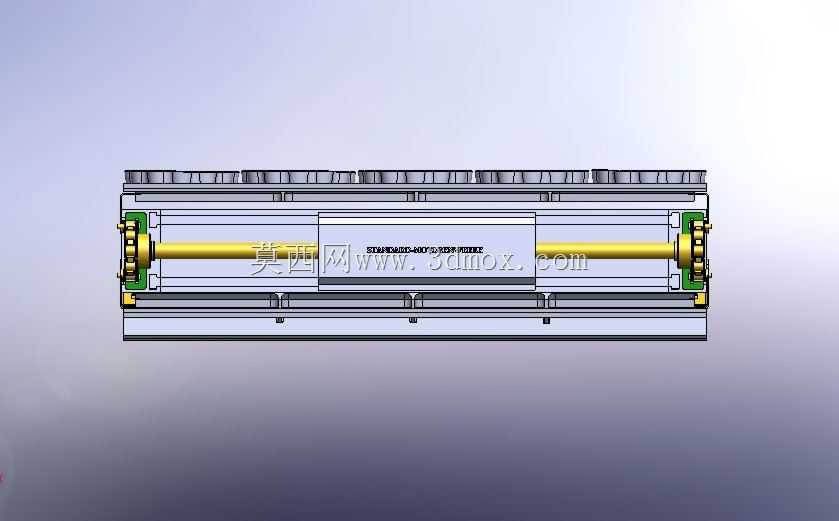

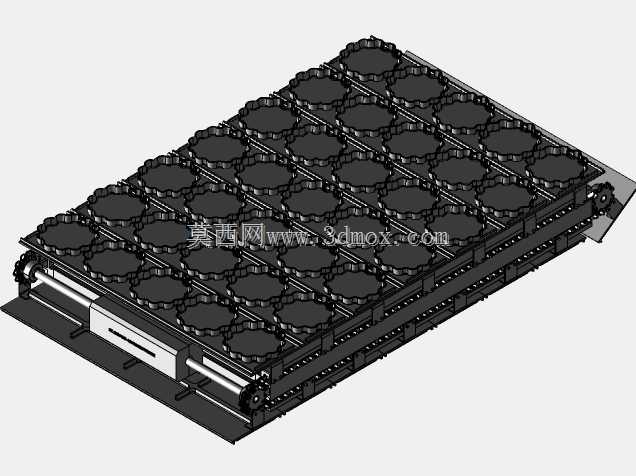

　　这套承载输送结构主要面向现制现售类自动售货机的餐品流转工位设计，核心适配砂锅类盛装餐品、乳蛋饼类预制成品的工位间转运需求，解决售货机内部从加工工位到取餐口的平稳输送、精准定位问题。从结构布局来看，整体采用矩形框架作为承载基体，框架两侧布置双排链传动组件，传动辊轴两端通过带座轴承固定在框架侧边的安装板上，驱动端通过联轴器连接减速动力单元，可根据整机的节拍需求调整输送速度，匹配餐品加热、成型工序的流转节奏。承载面采用阵列式定位治具布局，每个治具的型腔轮廓完全匹配对应餐品容器的外形，砂锅类治具做了下沉式环形承托设计，可避免输送过程中容器侧翻、汤汁洒出，乳蛋饼类治具做了边缘限位凸台，保证饼类成品在输送过程中不会出现位置偏移，

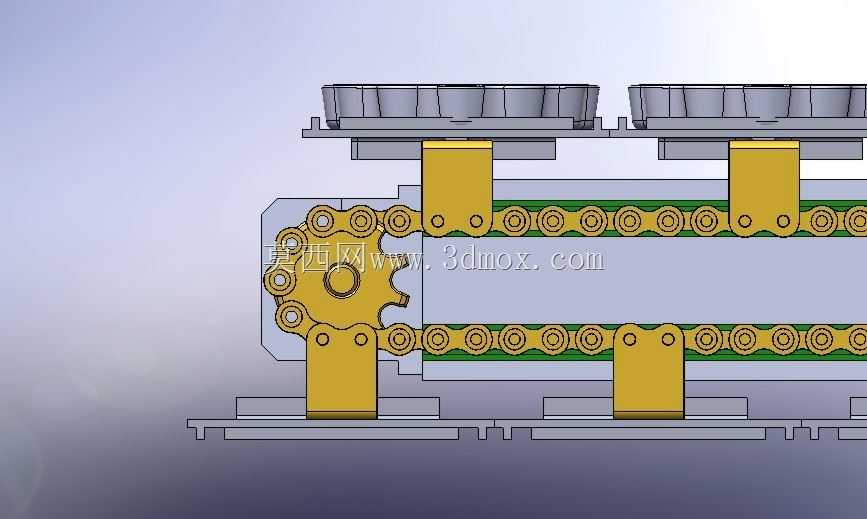

　　适配后续机械手取餐的定位精度要求。设计过程中优先考虑了食品接触场景的适配性，所有与餐品、容器接触的结构件都做了圆角过渡，无清洁死角，框架主体采用型材拼接的装配方式，不需要额外做焊接处理，安装时可直接通过侧边的安装孔固定在售货机的内部机架上，整体安装边界可适配多数中型现制售货机的内部舱室尺寸，不需要对原有设备的主体框架做大规模改动。传动侧的张紧结构采用可调式腰型孔设计，后期维护时可直接调整轴承座的位置来张紧链条，不需要拆解整个输送模块，降低运维难度。治具与链条之间采用快拆式连接结构，可根据后续餐品品类的更换需求，快速替换对应型腔的治具，不需要更换整套输送组件，提升模块的通用适配能力。

　　整个模块的承载能力按照单工位满载餐品的重量做了冗余设计，链板与治具的连接强度可满足长期往复运行的疲劳强度要求，运行过程中传动平稳无明显卡滞，定位精度可控制在±1mm范围内，完全满足自动售货机内部无人化运行的工位对接要求，可直接对接加热工位、出料工位、取餐工位的自动化流程，减少人工干预环节，适配无人零售场景下的餐品自动化售卖需求。
