蜜饯生产带落模自动填充输送模块

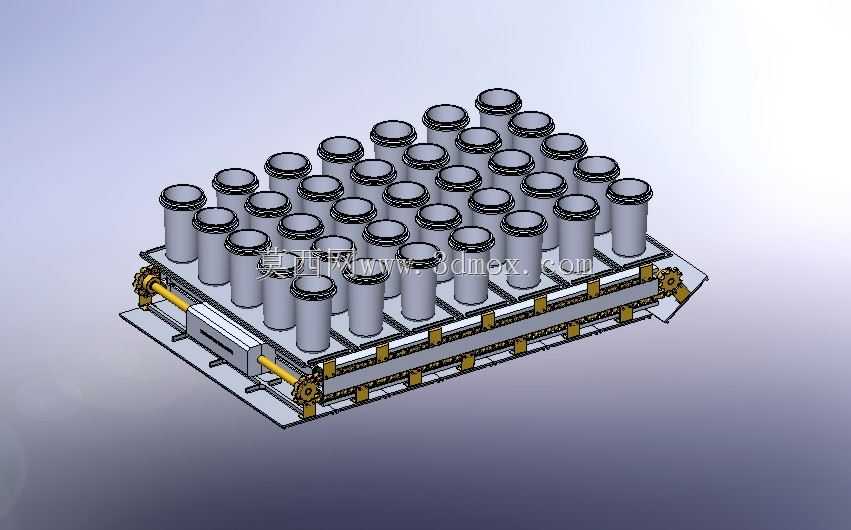

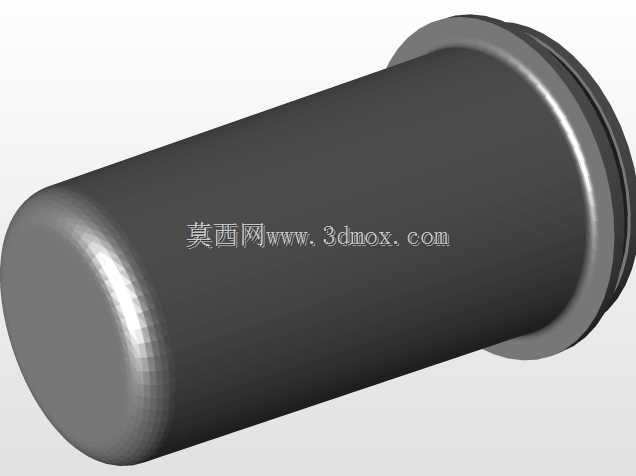

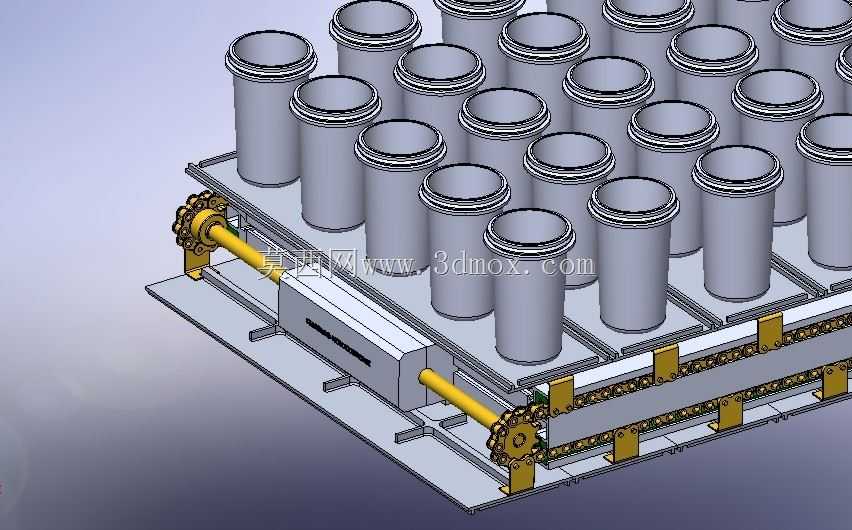

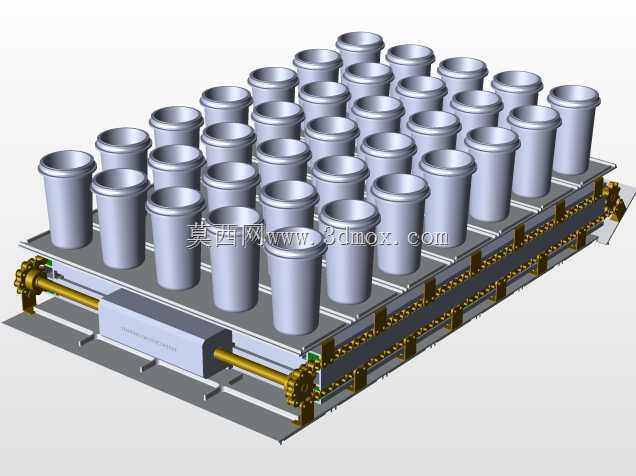

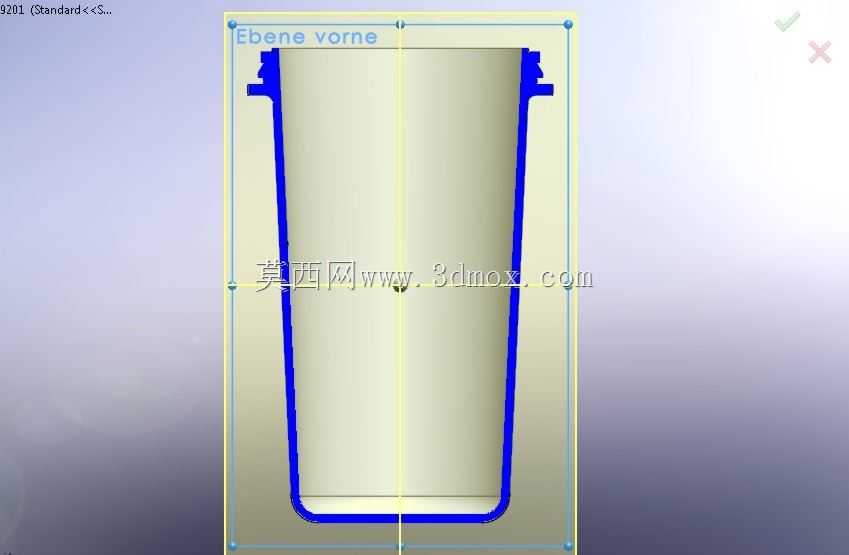

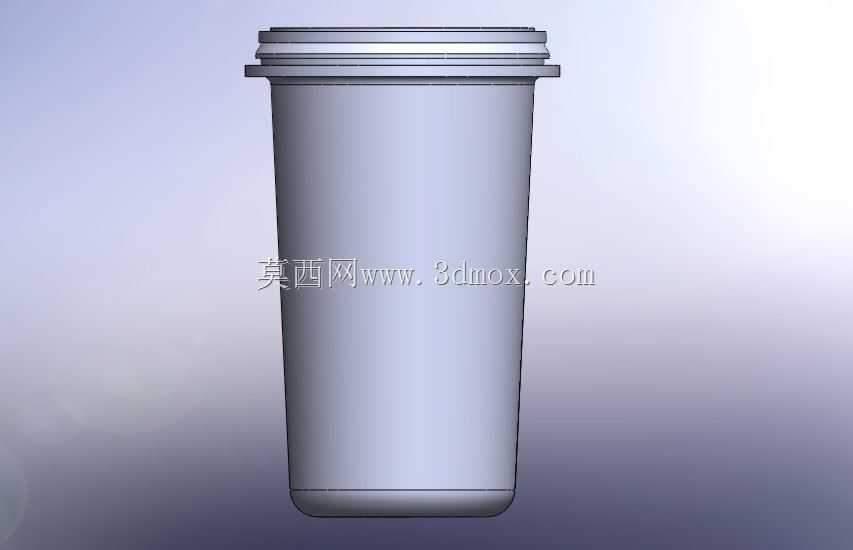

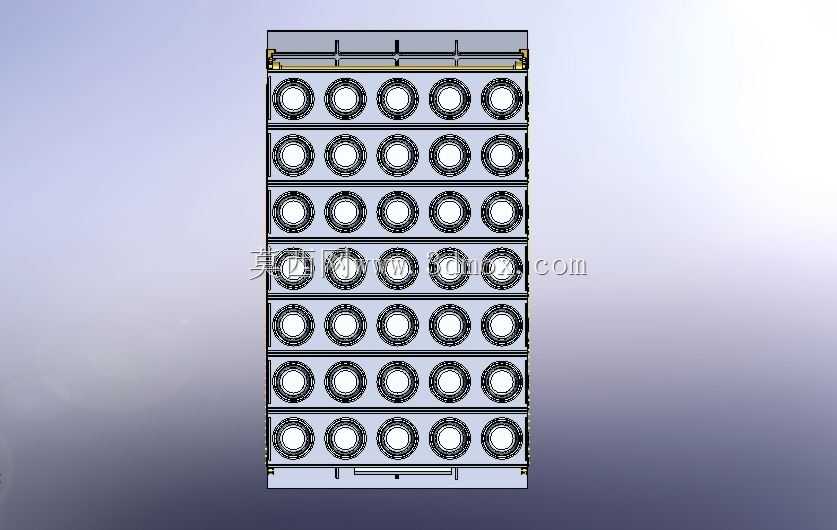

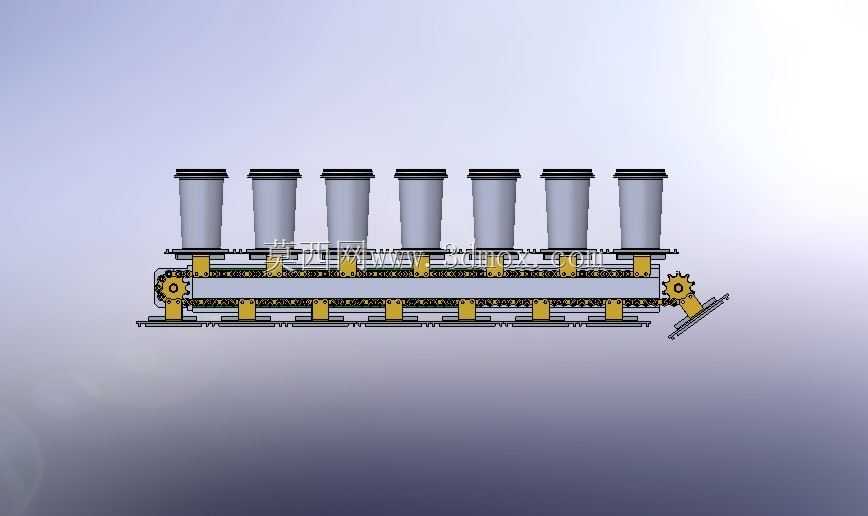

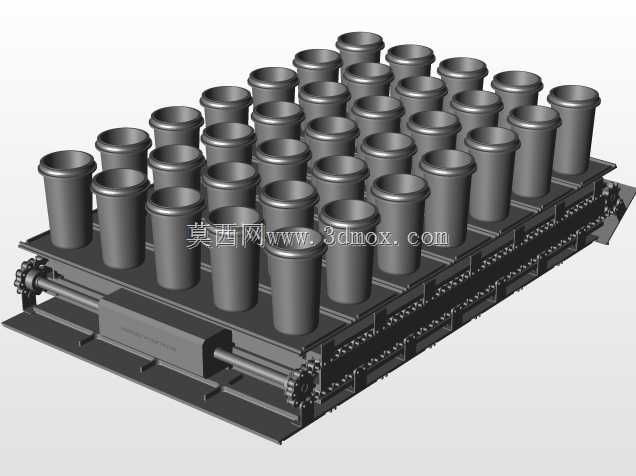

　　该模块主要应用于蜜饯类食品的连续化瀑布局生产产线，承担工位间的物料承载、工序流转以及落模前后的自动填充、清空作业，是衔接上游浇注工序与下游脱模、包装工序的核心承载输送单元。从结构设计来看，整体采用框架式承载底座，两侧布置同步链传动机构，传动辊轮与承载托盘做定位适配，保证托盘在长距离输送过程中不会出现偏移、卡滞问题，底座上预留的安装孔位可直接与现有产线的型材机架对接，无需额外做转接支架设计，安装边界适配常规食品车间1.2米宽度的产线通道，整体高度可根据上下游设备的接驳高度做支脚调节，适配范围覆盖800mm至1100mm的常规产线作业高度。承载区域采用阵列式模座布局，每个模座与蜜饯成型模具做精准的定位配合，模座内壁做圆角过渡处理，

　　既可以避免填充过程中物料卡滞在边角位置，也能在清空工序中保证物料完全脱落无残留，模座的排布间距匹配瀑布局浇注的出料间隔，保证每个模位在经过浇注工位时都能精准对准出料口，减少物料洒漏。传动侧的张紧机构采用可调式偏心轮结构，现场维护时无需拆解整体护罩，仅通过侧边的调节螺栓即可完成链条张紧度调整，降低日常运维的工作量。设计过程中充分考虑食品生产场景的清洁需求，所有与物料接触的模座部分均采用易拆卸结构，无需专用工具即可快速拆下做清洗消毒，框架部分的型材连接处均做平滑过渡，无卫生死角，避免物料残渣堆积滋生细菌。模块的动作逻辑与产线主控系统做信号对接，当承载托盘运行至填充工位时，传动机构自动暂停，待填充完成后自动启动输送，运行至落模工位时，

　　配套的顶升机构会将模具从模座中顶出完成落料，随后空模座随链条返程回到初始工位，完成一个作业循环，整套动作无需人工干预，可适配每分钟15至20模的生产节拍，相比传统人工摆放模具的作业模式，可大幅降低人工劳动强度，同时避免人工接触物料带来的卫生风险。在结构强度校核阶段，针对满载状态下的托盘承载做了受力仿真，保证链板与支撑导轨在长期满载运行下不会出现形变，传动部件的选型均满足食品车间潮湿、多清洗工况的防护要求，关键转动部位采用自润滑轴承，减少日常润滑维护的频次，也避免润滑油滴落污染物料。
