铅笔生产输送自动控制产线三维结构

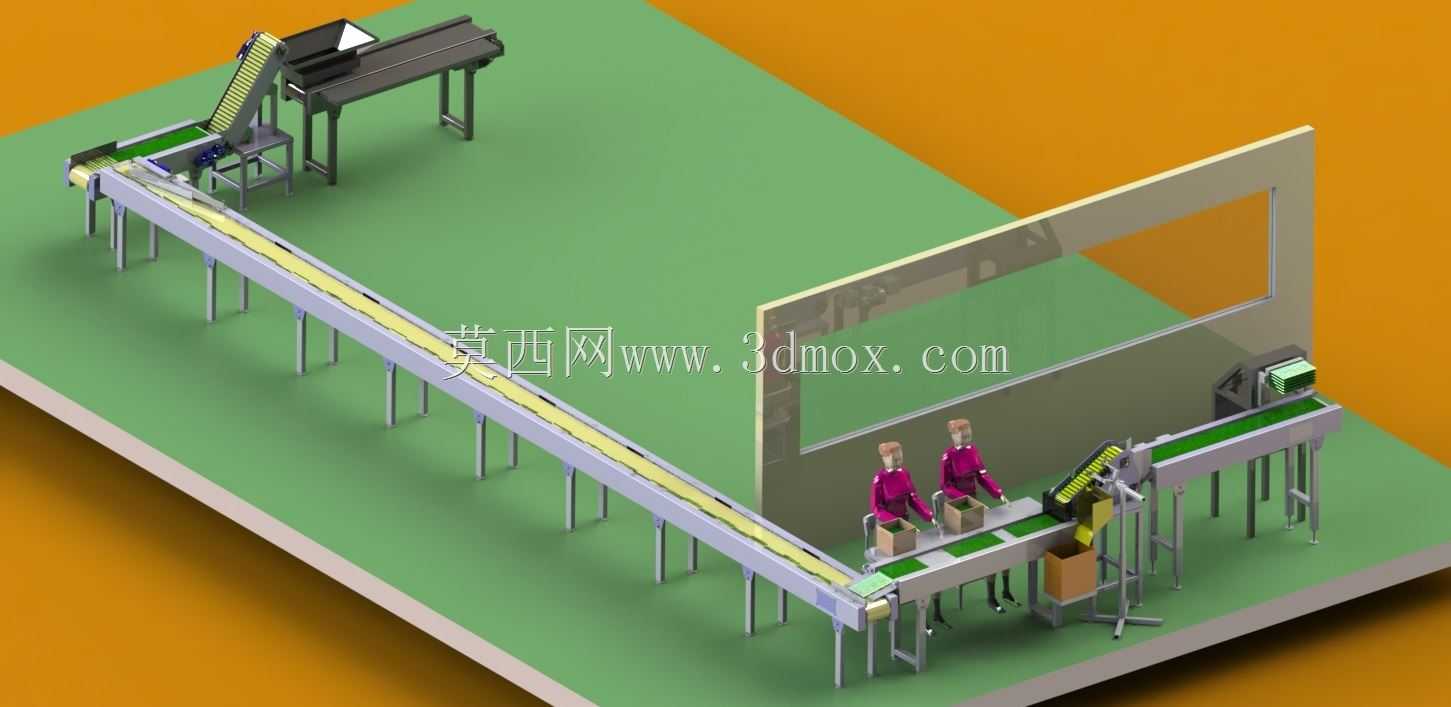

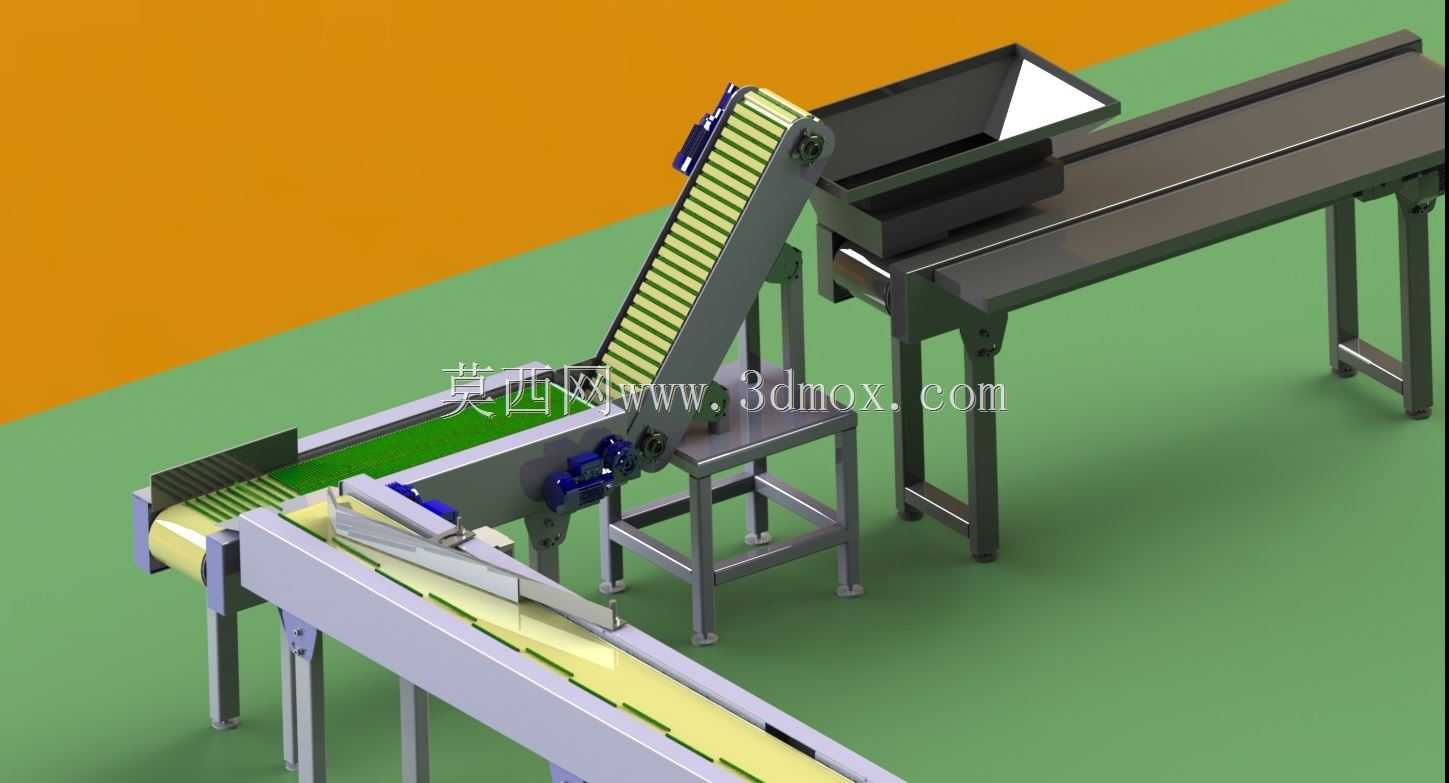

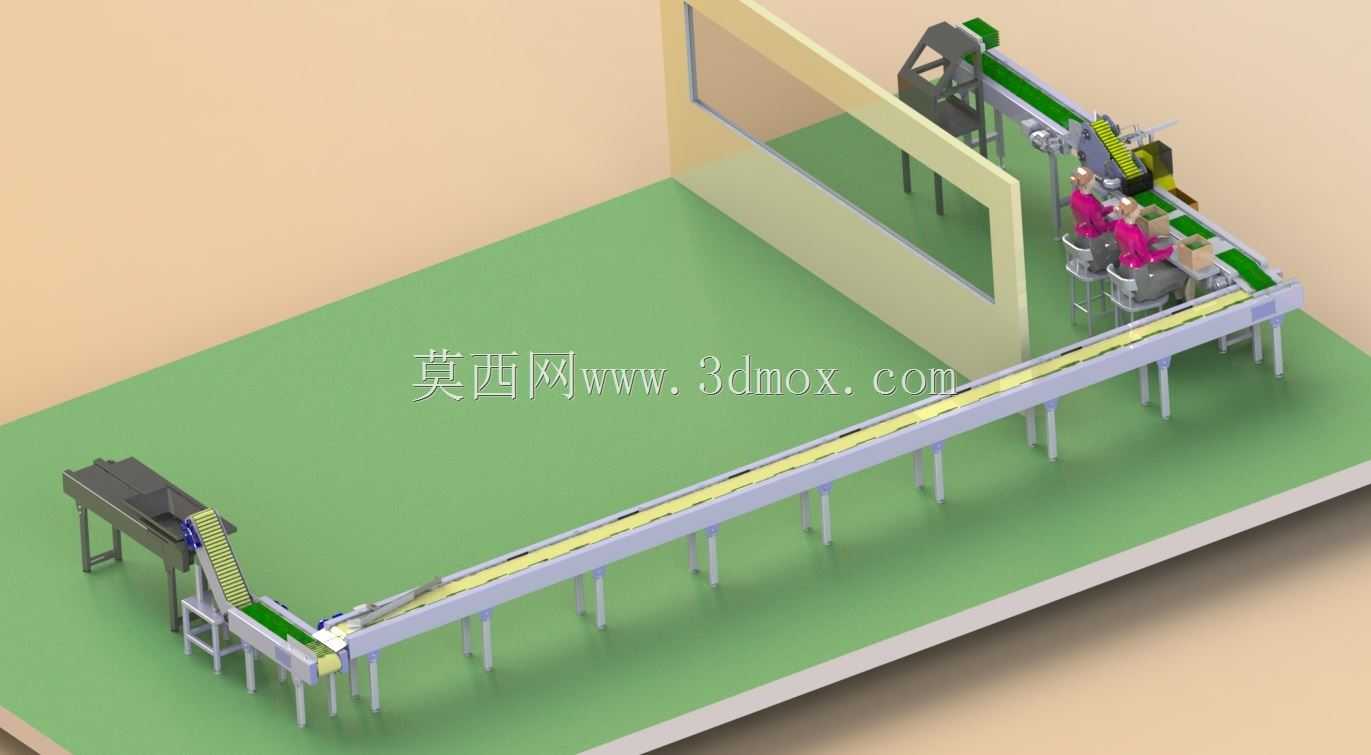

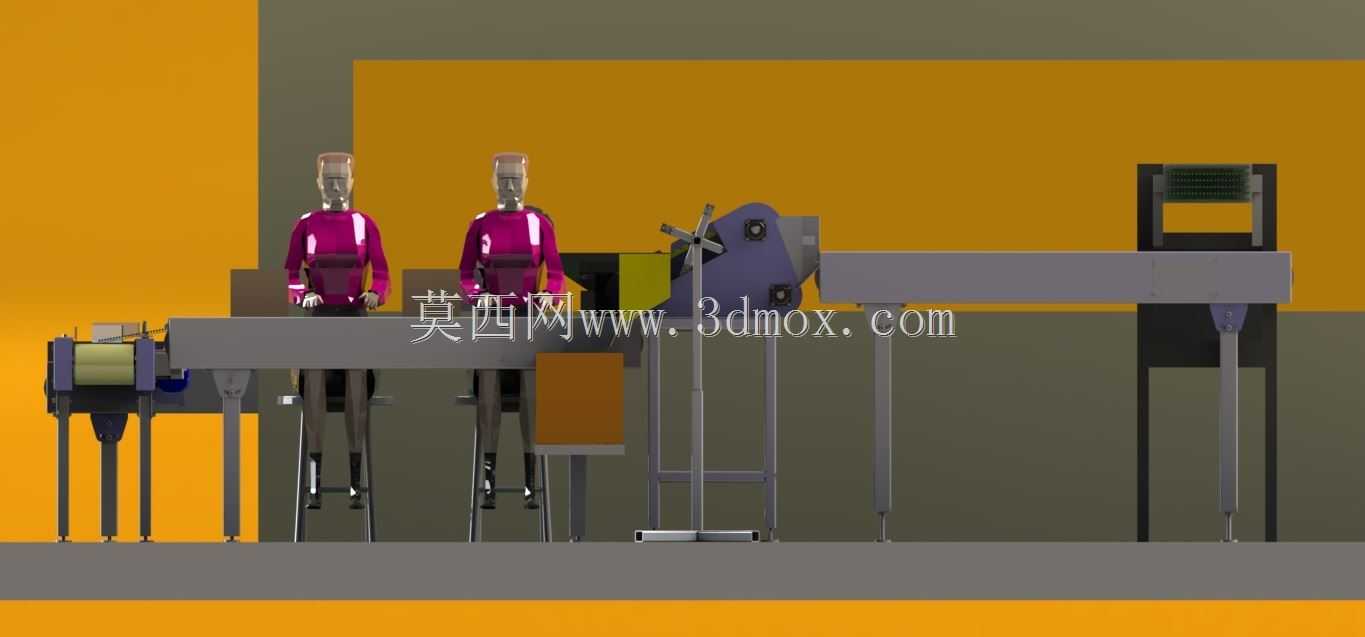

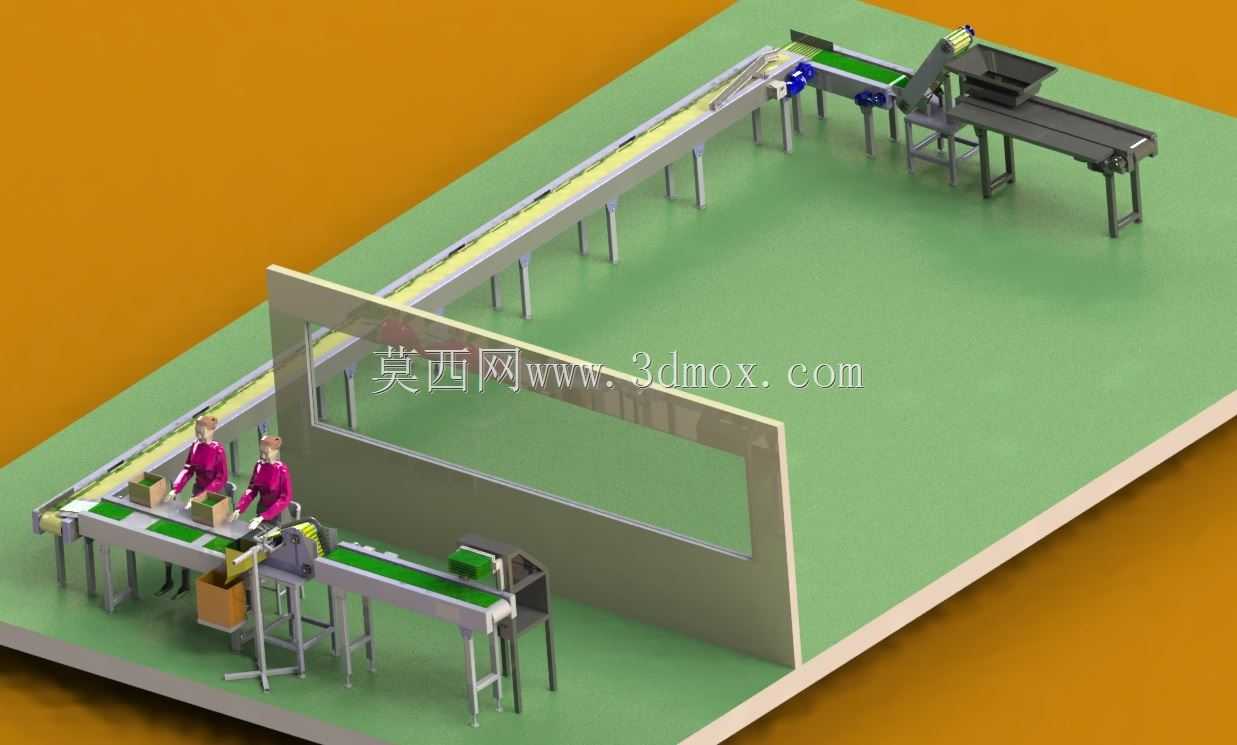

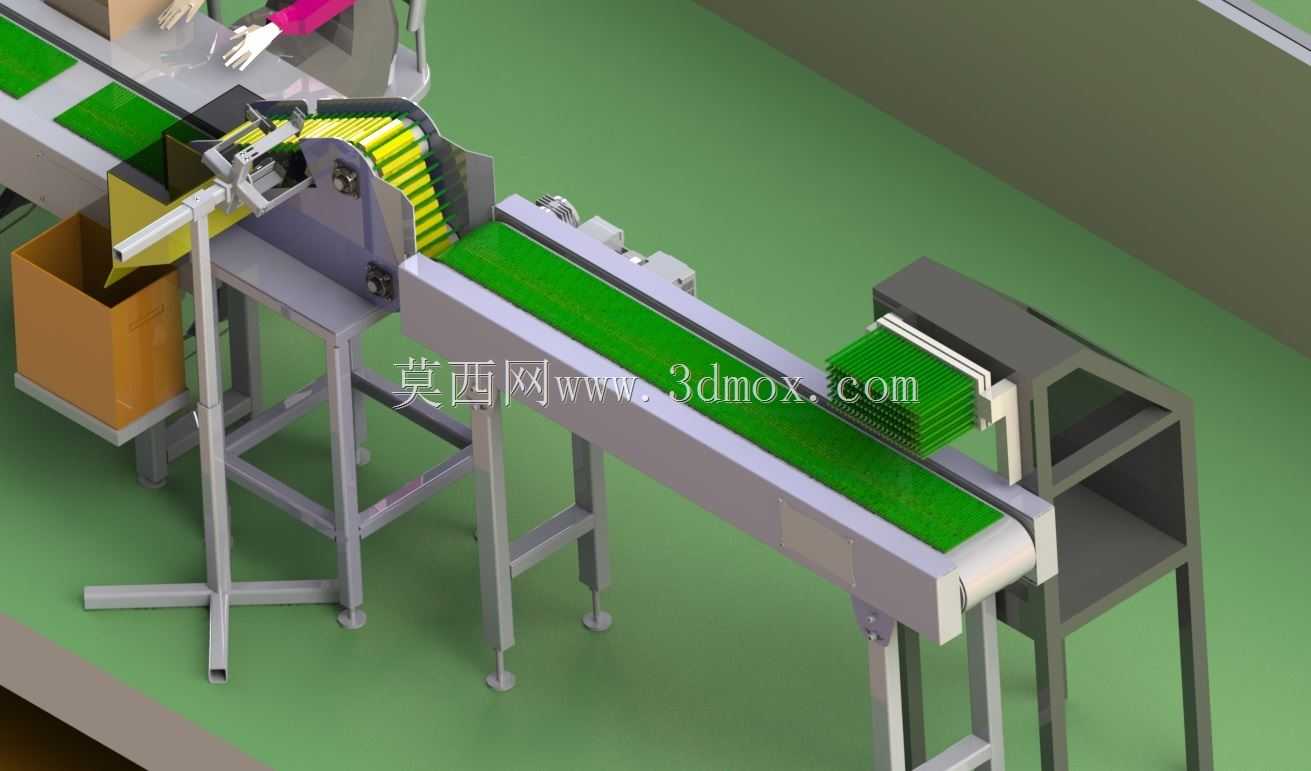

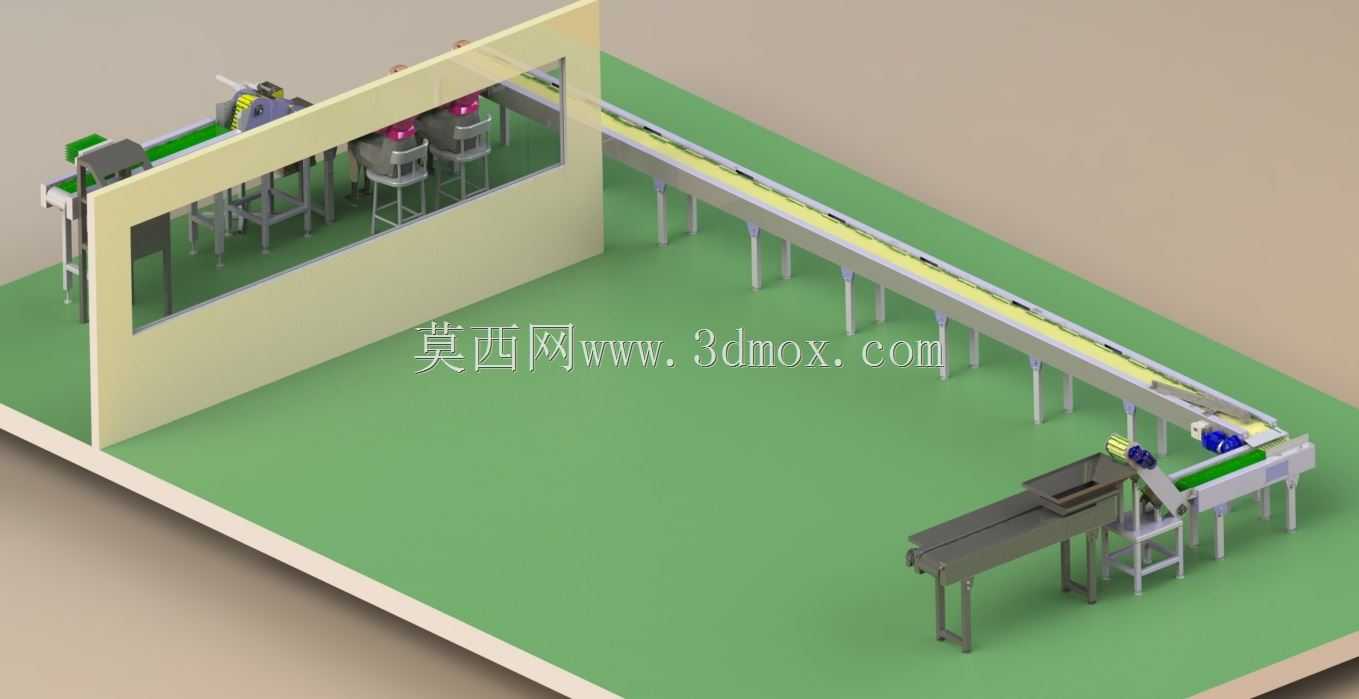

　　这套产线结构主要面向铅笔制造后端的工序流转场景，适配铅笔成型后多工位连续加工作业需求，可衔接铅芯装配、笔杆打磨、外观检测、分拣装箱等多道工序，替代传统离散工位间的人工转运模式，解决铅笔生产过程中工件流转效率低、工位对位精度差、人工接触易造成笔杆表面磕碰划伤的行业痛点。从整体布局来看，产线采用分段式皮带输送结构，不同功能段的输送线高度根据对应工位的操作高度做差异化设计，操作工位段的输送面高度适配站立作业的人体工程学要求，操作人员无需过度弯腰或抬臂即可完成对应工序的工件取放、调整作业，降低长时间重复操作的疲劳度。产线中段设置隔断式防护结构，将上下料操作区与后端自动处理区做物理分隔，避免人工操作区域的杂物、人员肢体误入高速运行的设备段，

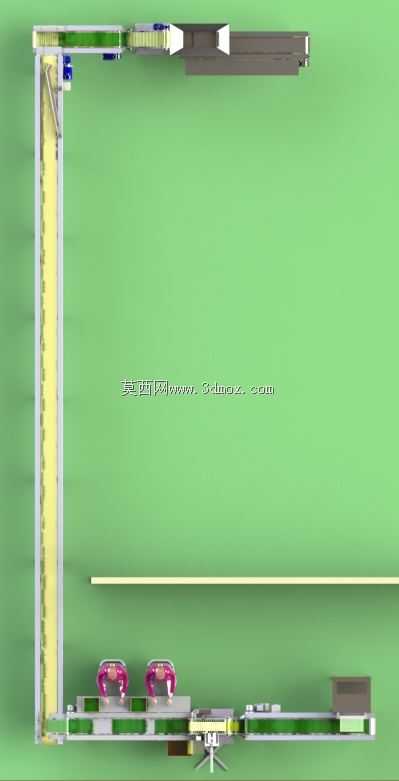

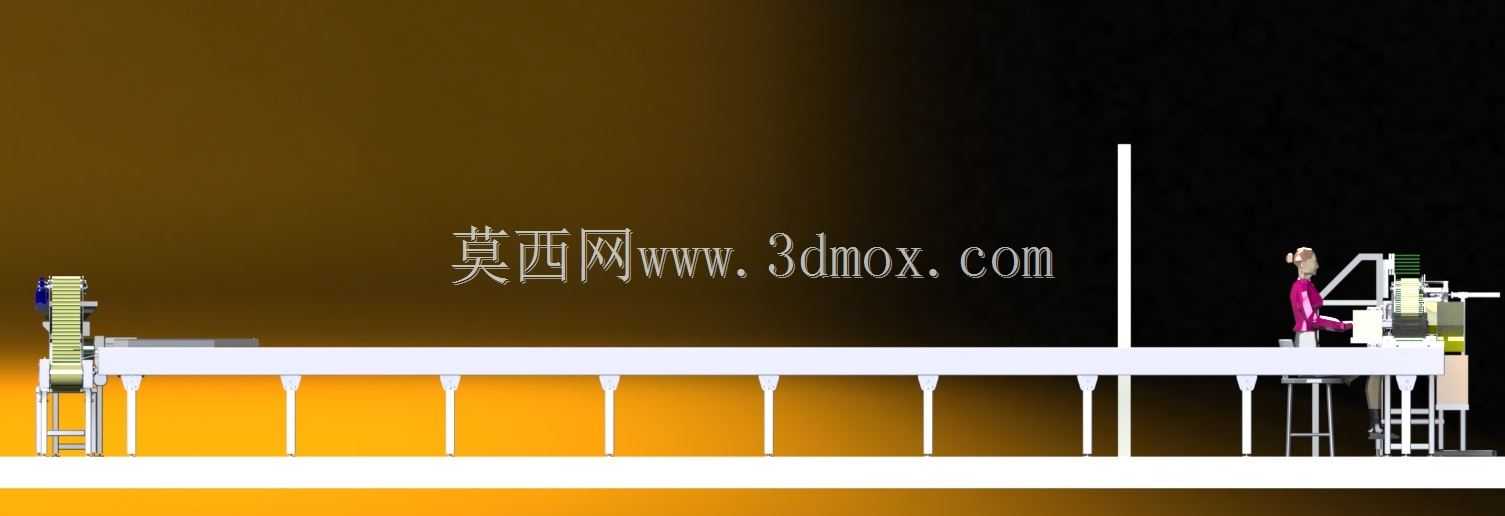

　　同时可阻挡加工过程中产生的笔屑、打磨粉尘向操作区扩散，改善作业区域的环境条件。在输送线的关键节点位置配置了多组检测传感组件，可实时识别输送线上的铅笔工件位置、姿态，当工件到达预设工位时，传感单元输出信号触发对应工位的执行机构动作，实现工件的精准定位、挡停、转移，无需人工干预即可完成不同工序间的工件流转衔接。输送线的导轨采用标准化铝型材搭建，侧面预留了充足的附件安装槽位，可根据实际生产需求灵活加装定位挡块、导向条、扫码组件、剔除机构等附加功能模块，适配不同规格铅笔的生产需求，调整产线功能时无需对主体机架做大规模改动，仅需在对应槽位加装或拆除附件即可完成适配，大幅缩短产线调整的周期。从安装边界来看，整套产线的主体结构沿直线方向排布，

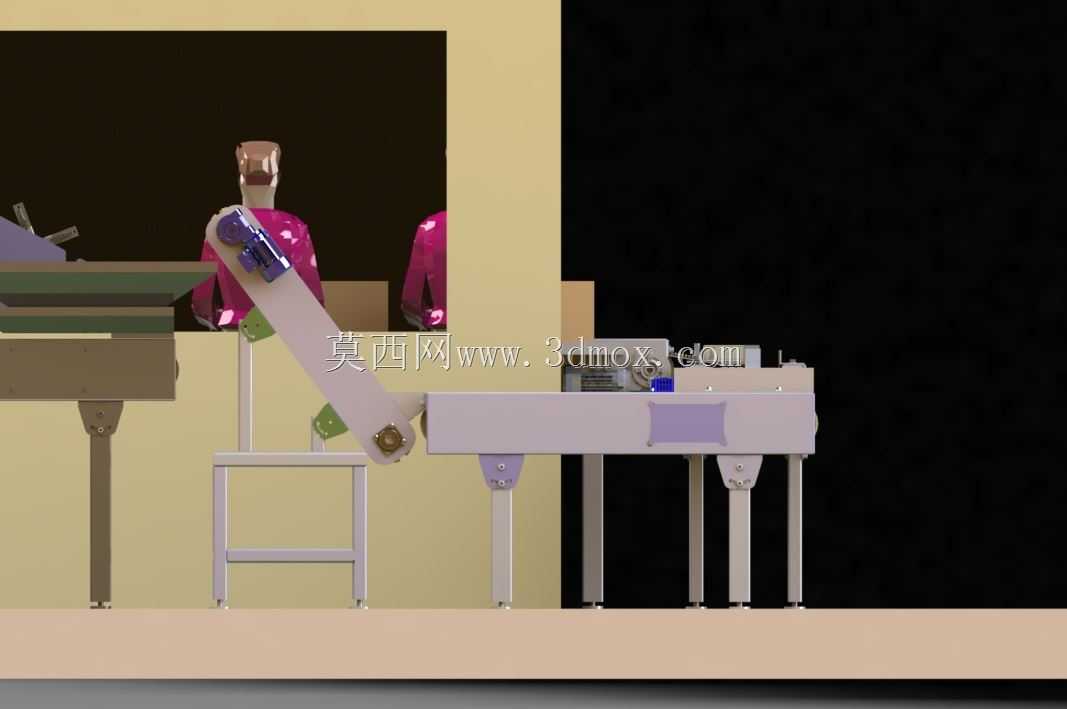

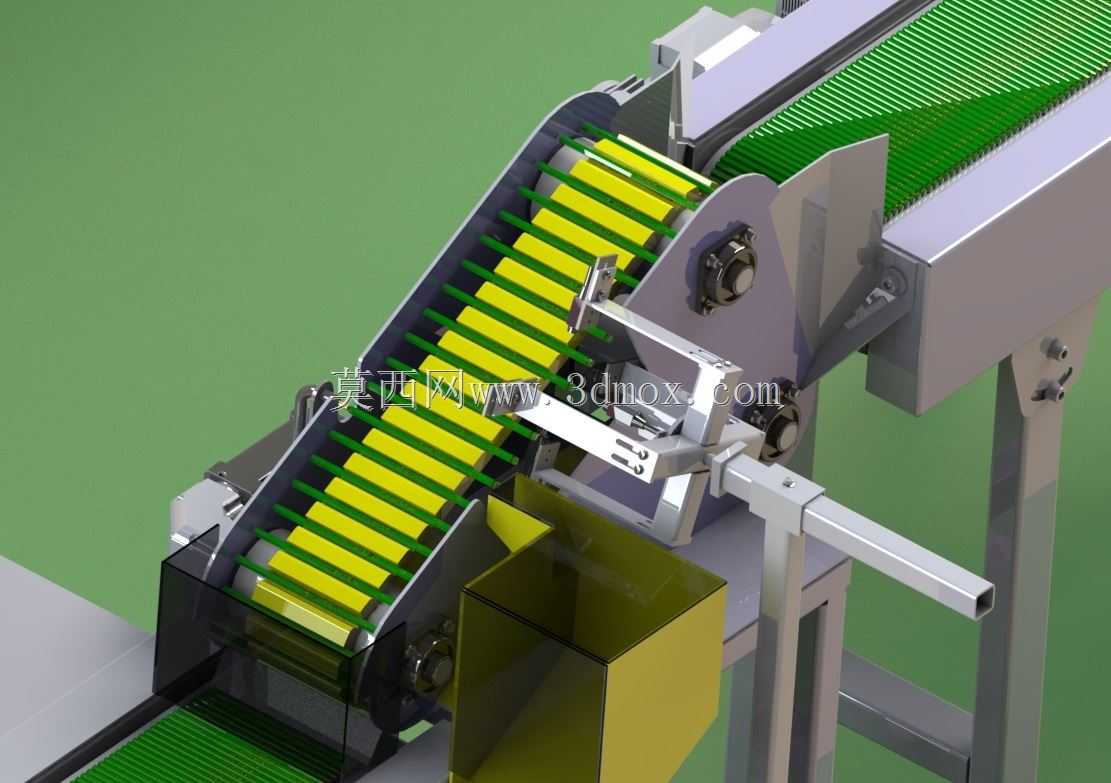

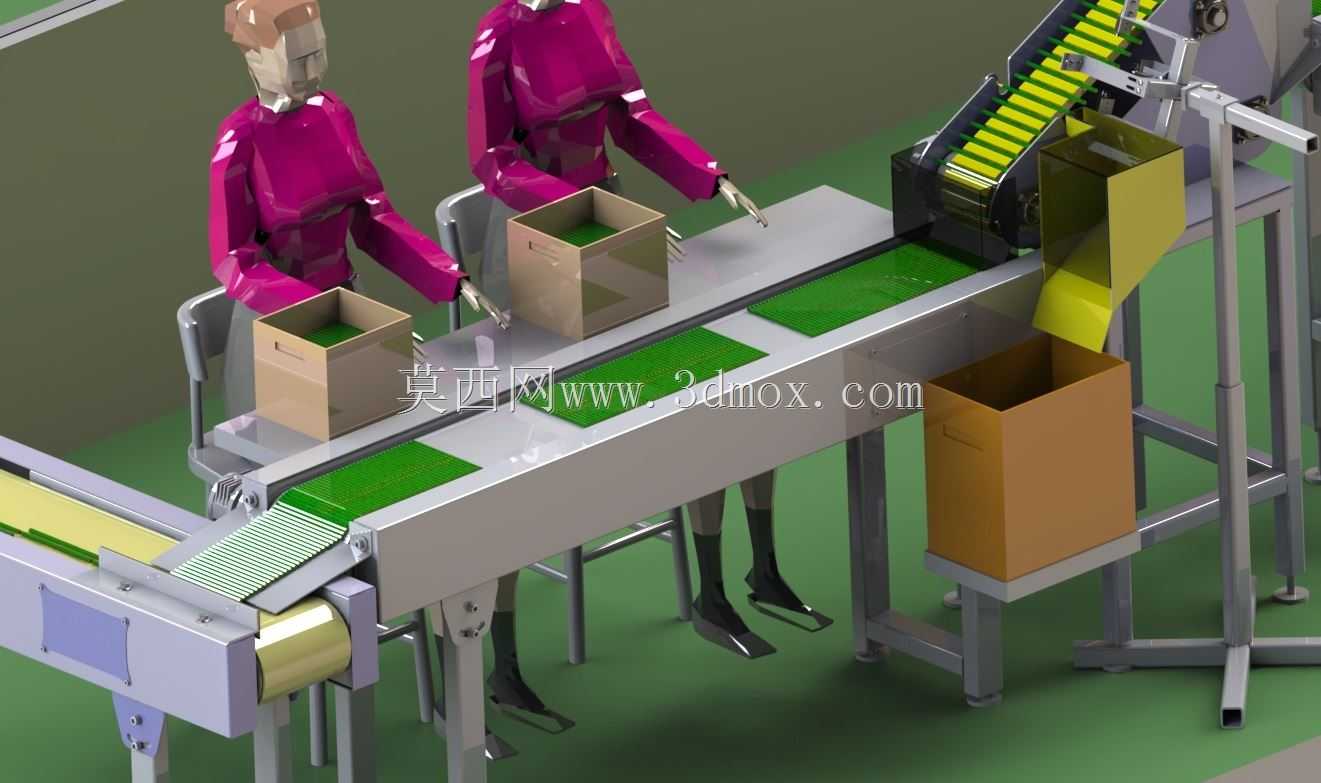

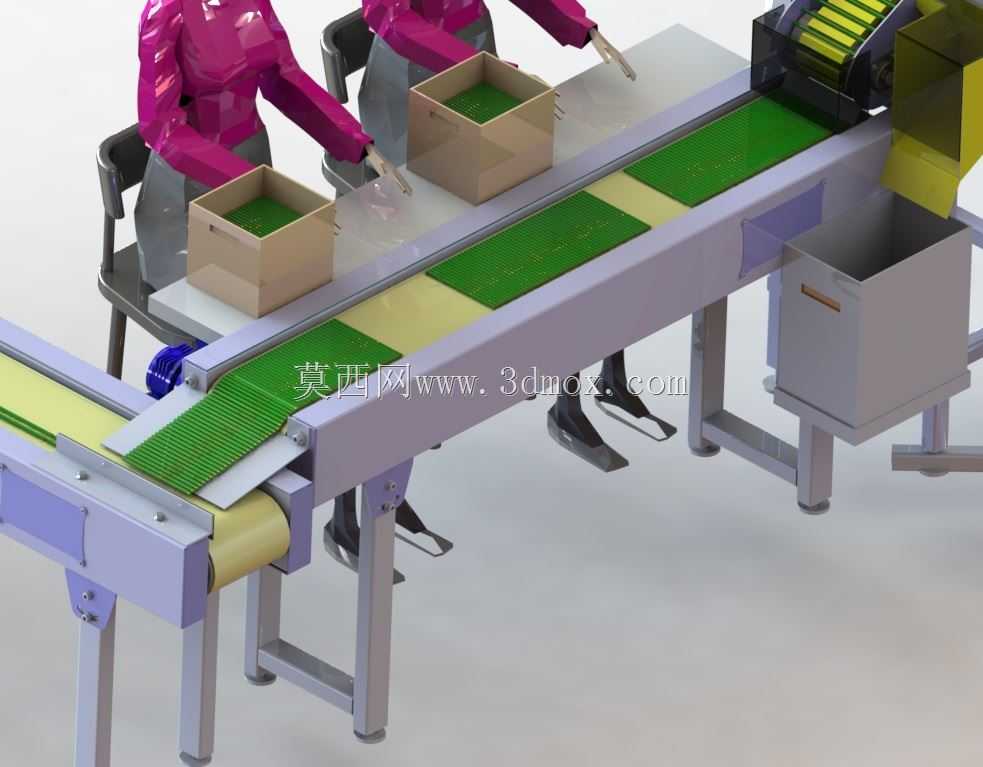

　　整体长度可根据厂房实际可用空间做模块化拼接，单段输送单元的长度控制在两米范围内，方便运输与进场安装，设备底部配置可调式支撑脚，可适应车间地面存在的小幅高度差，保证输送面整体水平，避免工件在输送过程中出现偏移、滑落问题。产线的驱动单元布置在输送段的端部位置，采用侧装式安装结构，不占用输送线下方的通行与维护空间，维护人员可在不停机的状态下对驱动组件做常规检查，日常保养时无需拆解输送线主体结构即可完成皮带张紧度调整、驱动辊清洁等操作。在产线的末端配置了斜向分拣输送结构，可根据前端检测单元输出的信号，将合格工件与不合格工件分流输送至不同的集料位置，合格工件直接输送至装箱工位，由操作人员完成装箱作业，不合格工件则输送至返工集料箱，

　　等待后续返工处理。整套结构的设计充分考虑了铅笔生产的小工件、快节拍生产特性，输送皮带的表面采用防滑哑光材质，避免铅笔在输送过程中出现滚动、堆叠问题，相邻工位之间的输送速度可独立调整，可根据不同工序的作业时长匹配对应的输送节拍，避免出现工位待料或工件堆积的问题。隔断结构上开设了透明观察窗口，操作人员在作业位置即可观察到后端自动处理段的运行状态，出现卡料、工件偏移等异常情况时可第一时间发现并处理，减少设备异常停机的时长。
