食品加工用模制肉制品成型模组结构

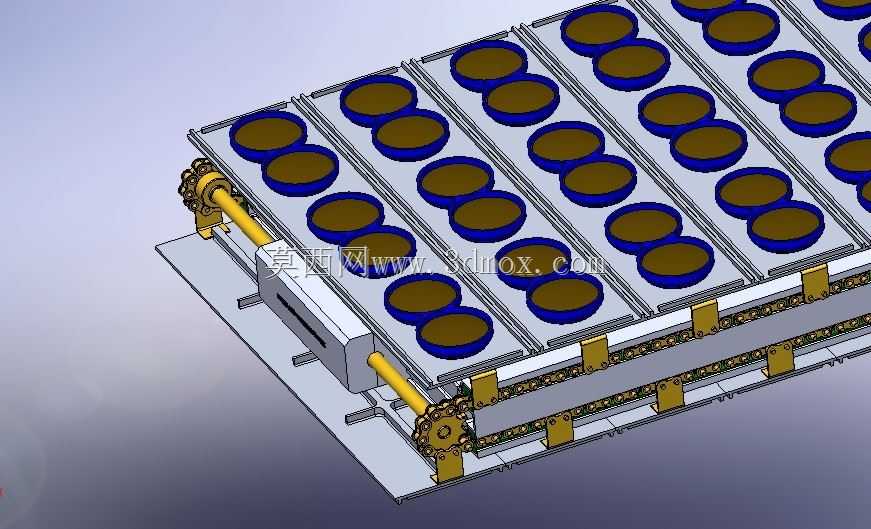

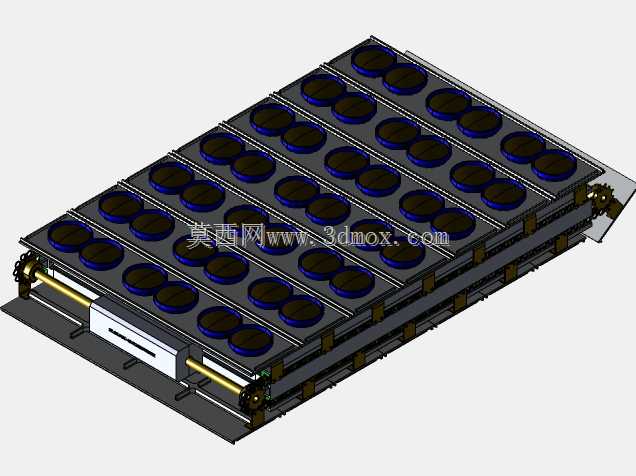

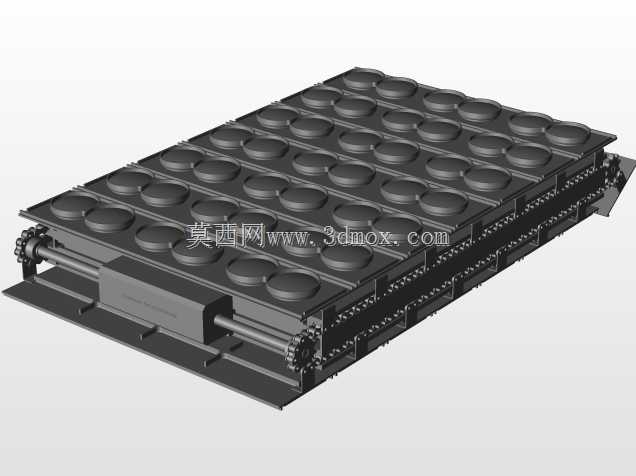

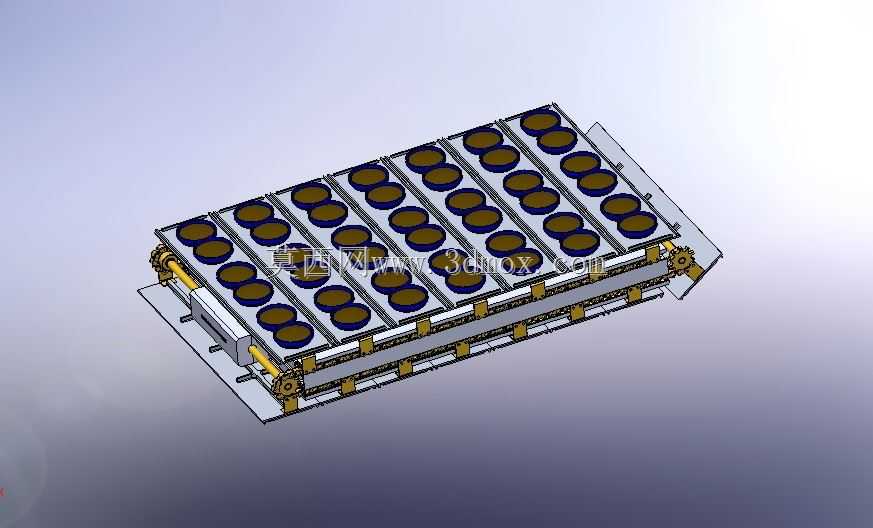

　　这套模组结构主要面向中央厨房、规模化预制菜生产车间的肉制品成型工序，可适配肉馅、添加蔬菜颗粒的混合肉料等多种原料的定型作业，替代传统人工分料摆盘的低效模式，适配连续化蒸制、速冻前的物料排布工序，能直接对接前端馅料输送、后端蒸汽熟化或速冻线的生产节拍，减少工序间的物料转运损耗。从结构设计逻辑来看，整套模组采用可互换的单元化布局，单组模腔沿输送方向成排排布，底部采用链传动配合定位支撑结构，传动端采用链轮与传动轴配合，轴端设置带座轴承做回转支撑，模架采用型材拼接的底座做承载，安装时可根据生产线幅宽调整并排模组的数量，单组模组的安装边界可适配常规600-800mm幅宽的食品输送线架，无需对现有生产线做大规模改造即可完成对接。

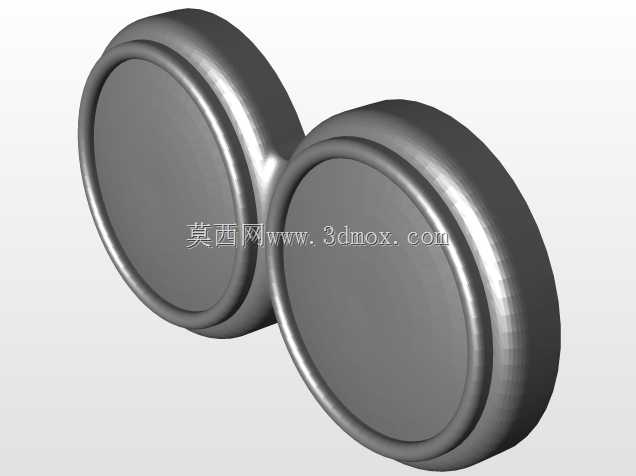

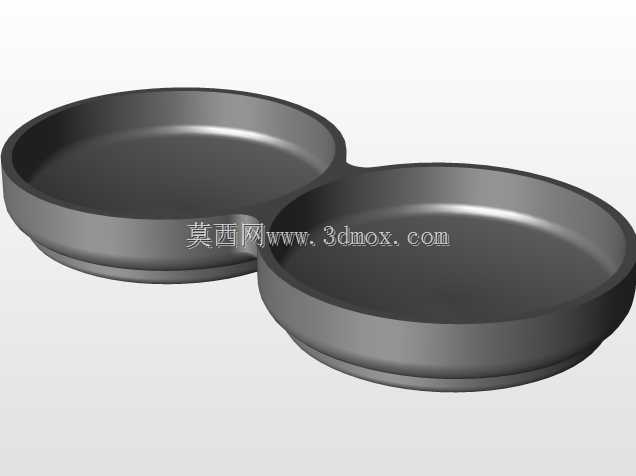

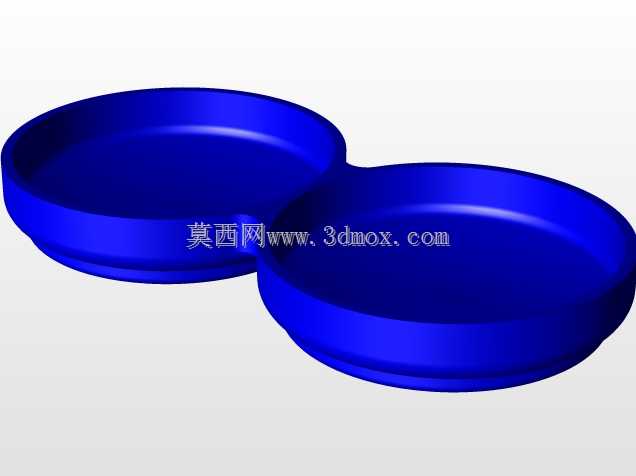

　　模腔部分采用独立嵌装设计，可根据生产需求更换不同形状的模腔嵌件，既可以生产常规圆饼状的肉饼、鱼饼类产品，也可更换异形嵌件生产特殊造型的成型食品，模腔边缘做圆弧过渡处理，避免物料残留造成的清理难题，同时适配食品级清洁作业的冲洗要求。模组的回收料导流结构设计在传动侧下方，生产过程中溢出的边角料可沿导流面汇集到下方集料槽，可直接回收重新进入馅料搅拌工序，减少原料浪费。整套结构的驱动端设置在模组侧部，采用外置动力输入的方式，可根据生产线速度匹配对应减速比的动力单元，传动链采用张紧结构可调设计，长期运行出现链节磨损伸长时，可通过调整张紧螺栓保证传动精度，避免模腔定位偏移造成的物料排布错位。模架整体采用卧式布局，重心偏低，

　　安装时直接通过底部的安装孔固定在生产线架体上即可，无需额外做支撑加固，日常维护时可单独拆卸单排模腔单元做清理或更换，无需拆解整套模组，降低产线停机维护的时间成本。在实际生产场景中，这套模组可作为自主厨房机器的核心成型单元，也可单独作为成型工位嵌入现有食品生产流水线，适配不同产能规模的生产需求，模腔排布密度可根据产品单重要求做调整，在保证成型精度的前提下兼顾单位面积的产能利用率。
