食品加工用卷式火腿矩形压制成型模具

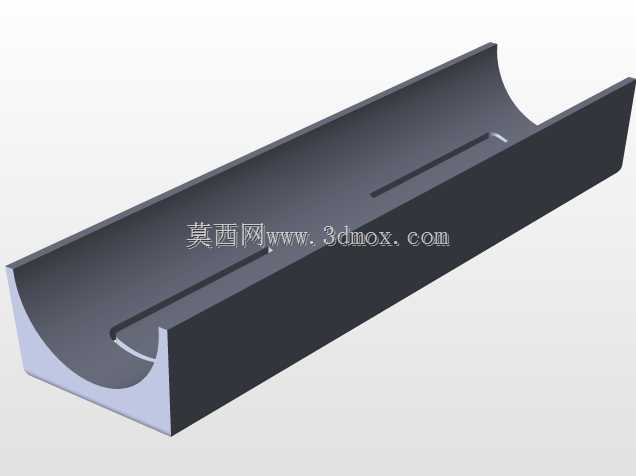

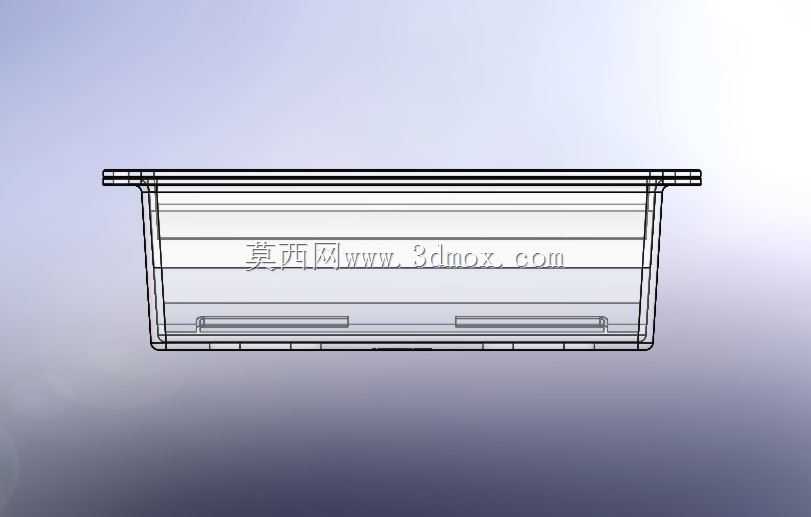

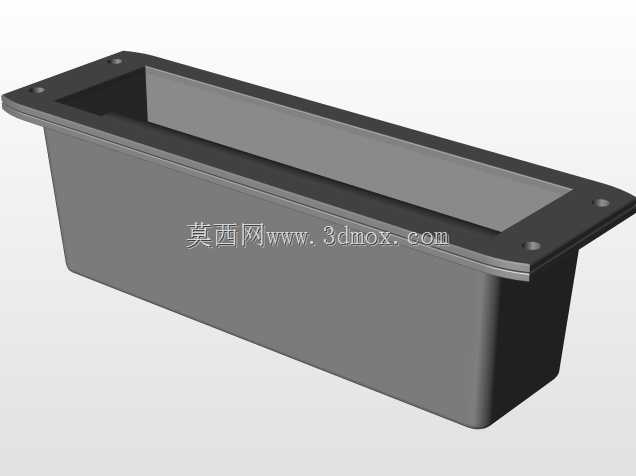

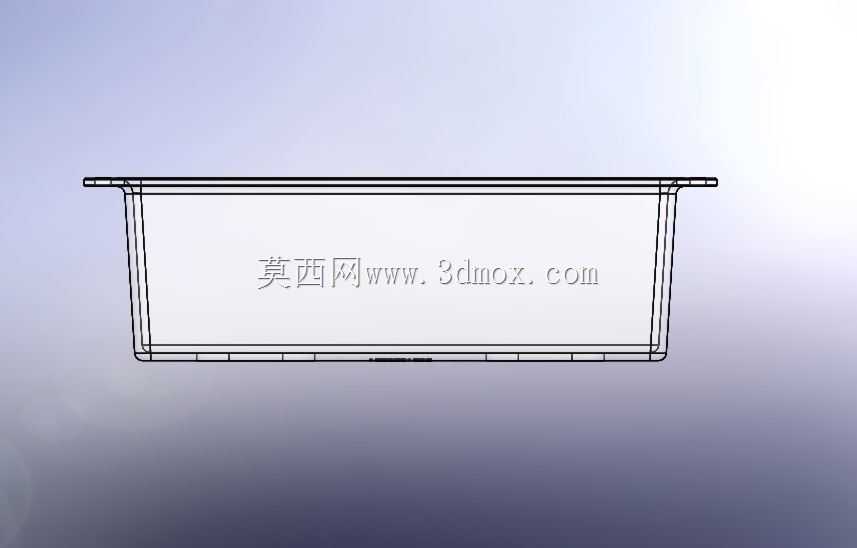

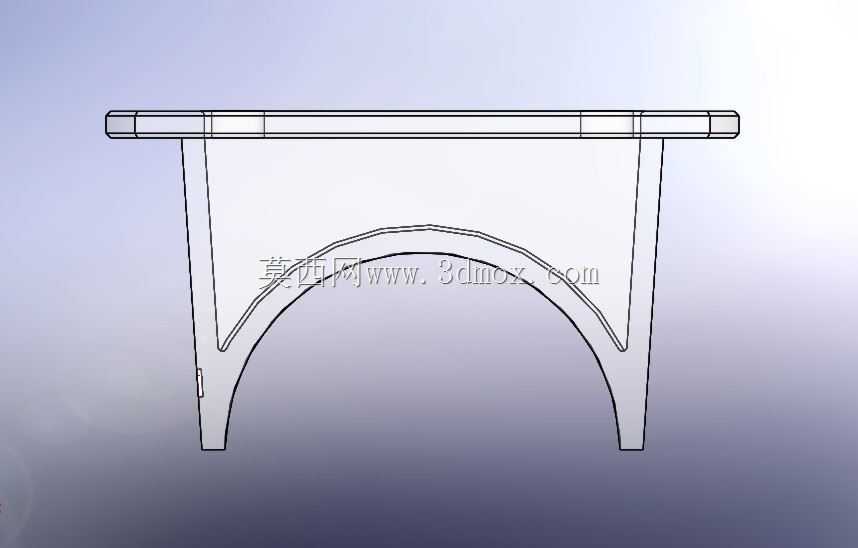

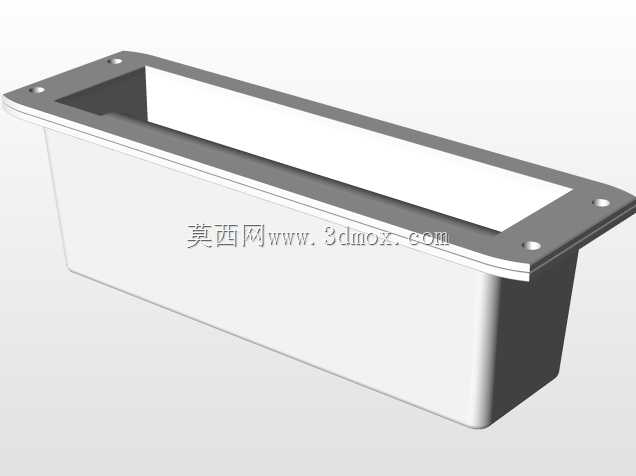

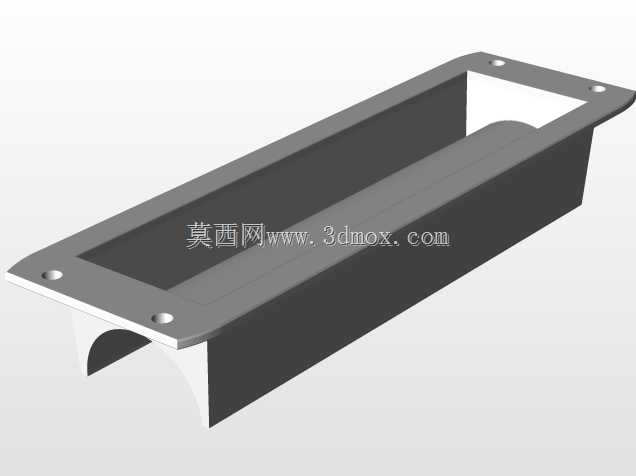

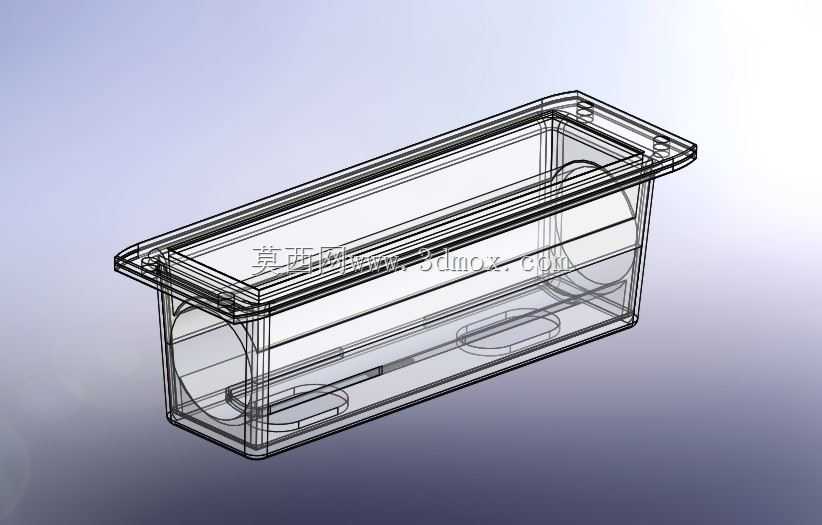

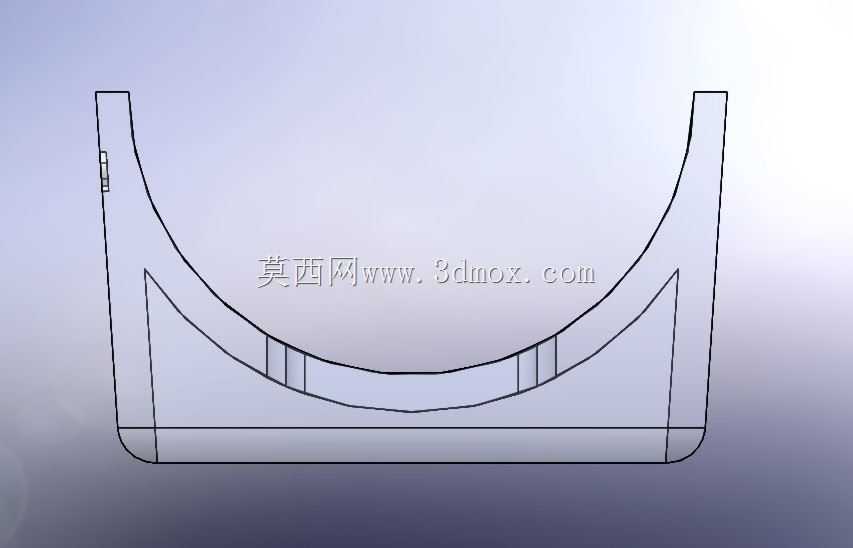

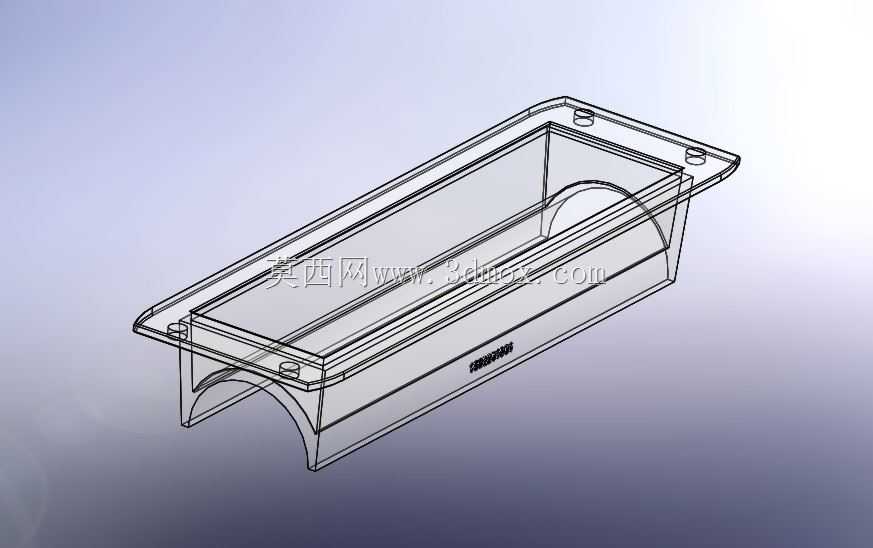

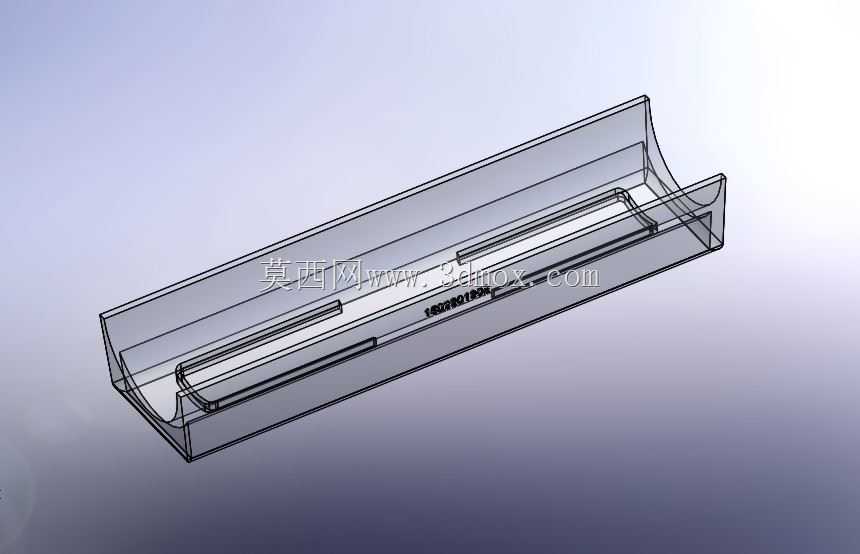

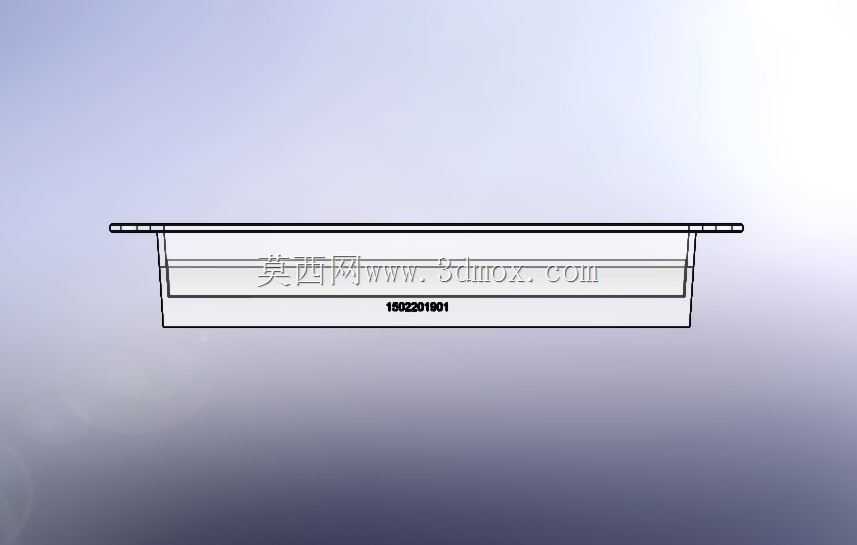

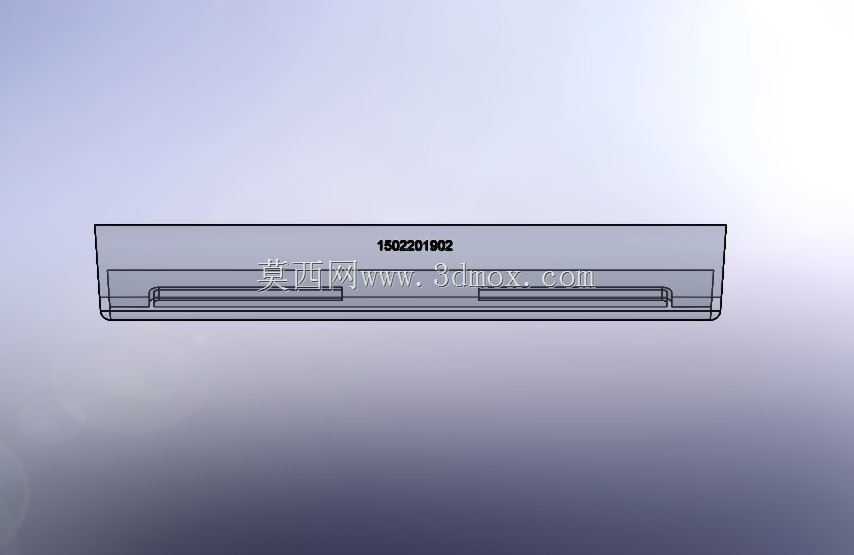

　　这套模具主要面向肉制品深加工环节的卷式火腿生产工序，适配自动食品加工机、连续式蒸汽蒸煮机的生产线安装位，承担火腿原料装填后的定型压制功能，是卷式火腿标准化生产的核心接触工装。从结构设计来看，整体采用带法兰翻边的矩形壳体结构，模腔内部为适配卷式火腿圆柱形态的半圆弧容纳空间，这种外方内圆的结构设计，一方面能让模具在生产线输送轨道上排布时无间隙贴合，最大化利用蒸煮熟化舱的有效空间，另一方面圆弧内腔可以保证卷制后的火腿原料在压制过程中受力均匀，不会出现边角压溃、成型后外形不规则的问题。模具顶部的法兰翻边做了加厚处理，翻边上预留的定位凹位可以和生产线的上压模、输送载具精准嵌合，避免在输送、压合、蒸煮过程中出现模具移位、开合漏料的情况，

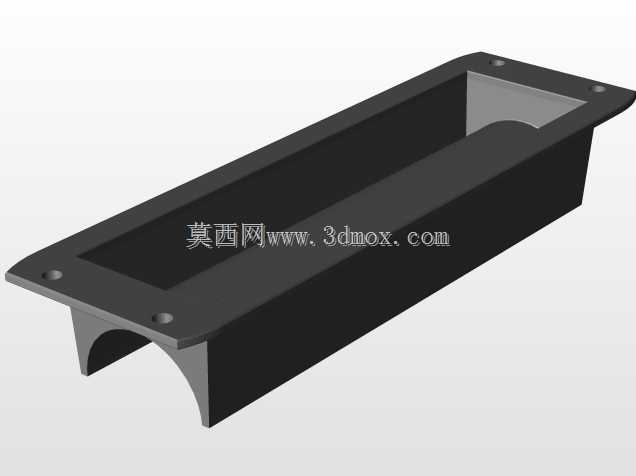

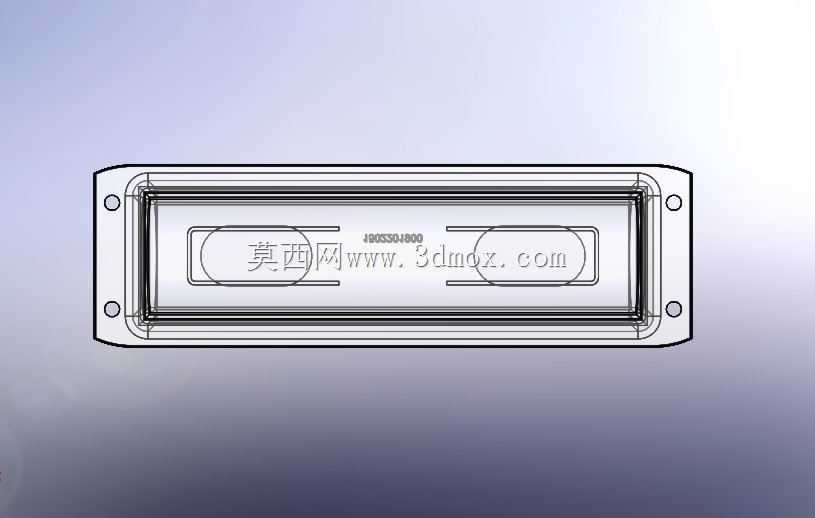

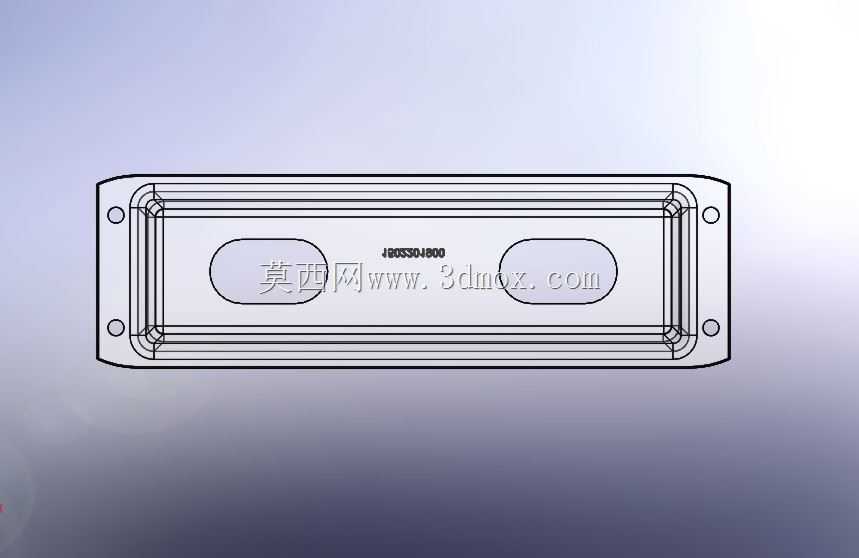

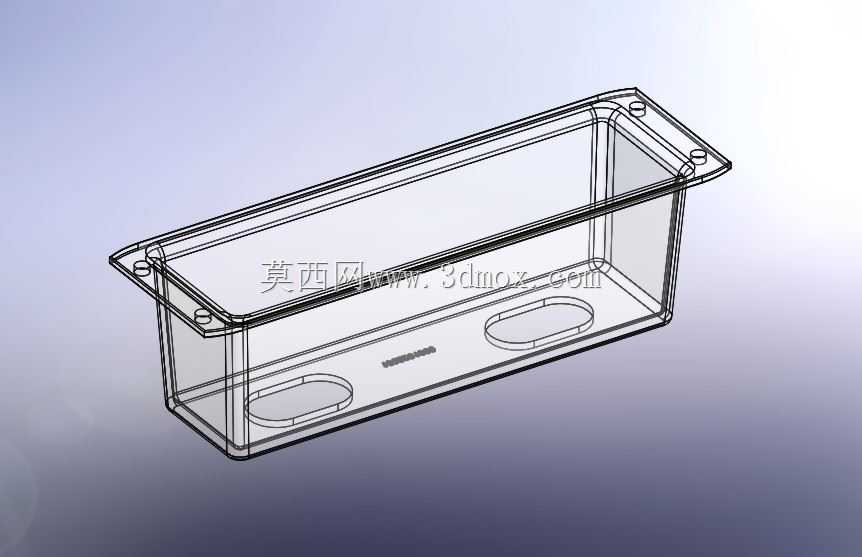

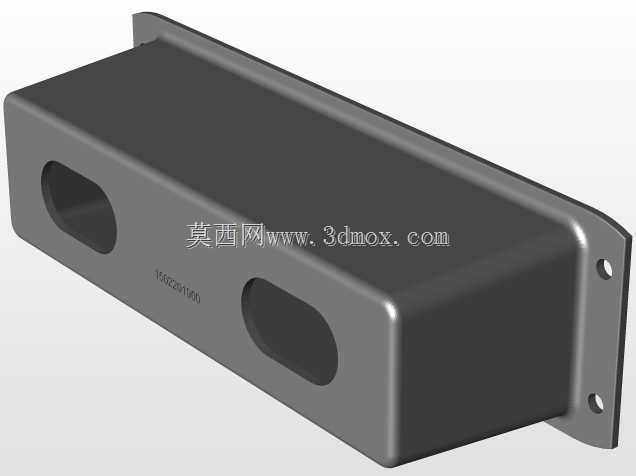

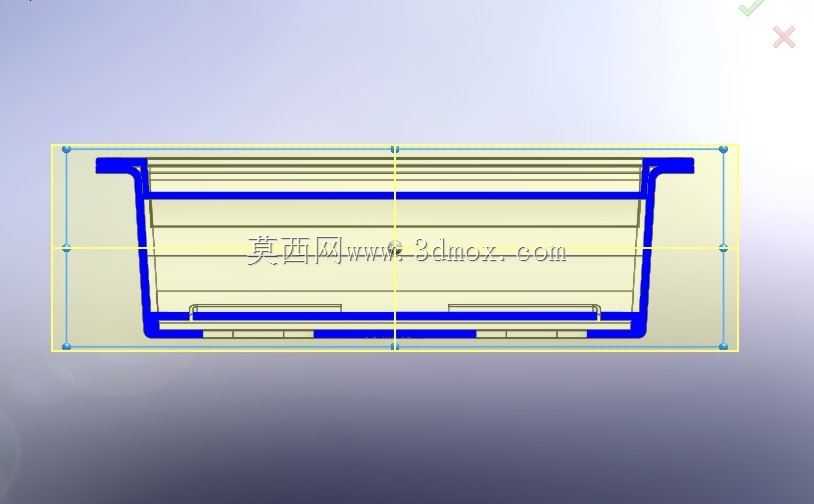

　　翻边的厚度经过匹配生产线压合机构的行程设计，保证压合后上下模的贴合间隙控制在0.2mm以内，既不会压破肠衣，也能避免火腿原料在蒸煮膨胀过程中溢出模腔。模腔底部设置的两处椭圆型凹槽，是对应生产线顶升脱模机构的顶出位置设计的，脱模时顶杆从凹槽位置向上施力，可以让成型后的火腿整体受力均匀推出，不会出现顶破产品、局部粘模的问题。在实际生产场景中，这类模具需要长期处于高温高湿的蒸煮环境，同时要频繁接触肉制品原料、清洗用的弱酸弱碱清洗剂，因此结构设计上所有转角都做了R3以上的圆弧过渡，没有清洁死角，避免物料残留滋生细菌，模壁的厚度经过强度校核，在121℃的蒸煮温度、0.15MPa的舱内压力下不会出现形变，保证长期批量生产的尺寸一致性。

　　安装边界上，模具的外部长宽尺寸严格匹配现有蒸箱载具的格位尺寸，不需要对现有生产线的输送、压合、蒸煮工位做改造就可以直接替换上线，模腔的有效容积对应常规规格卷式火腿的装填量，压制后产品的圆柱度误差可以控制在0.5mm以内，满足后续切片、包装工序的尺寸公差要求。设计过程中特意规避了复杂的拼接结构，整体为一体化成型结构，减少了拼接缝隙带来的清洁难度和藏污纳垢风险，同时模具的整体重量控制在单人可徒手搬运的范围内，方便生产线换产时的模具拆装、日常清洗维护作业。
