500毫升洗发水瓶吹塑成型模具结构设计

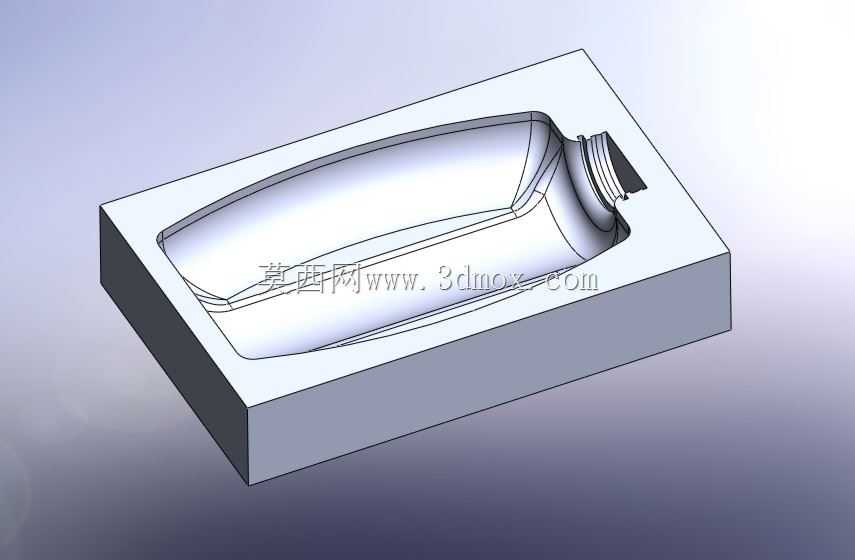

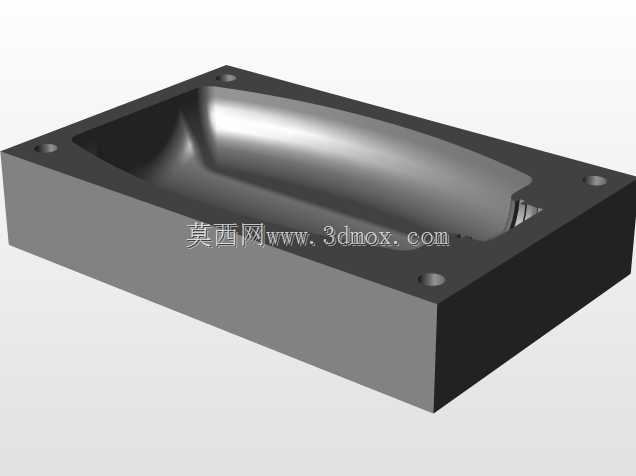

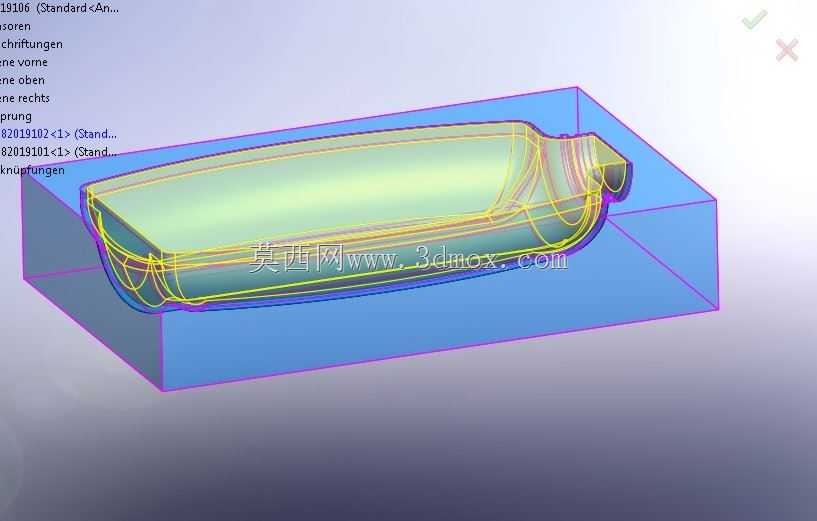

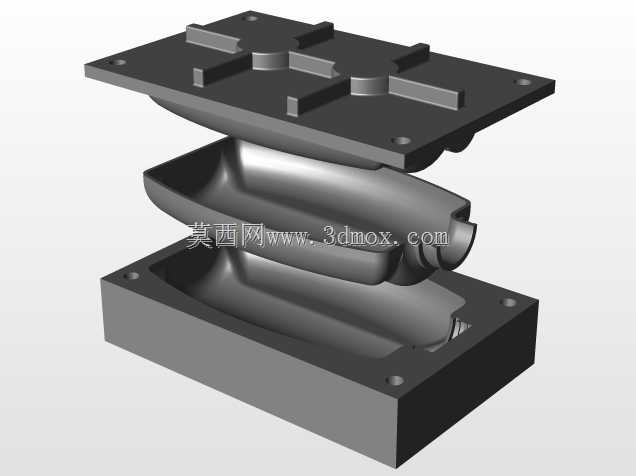

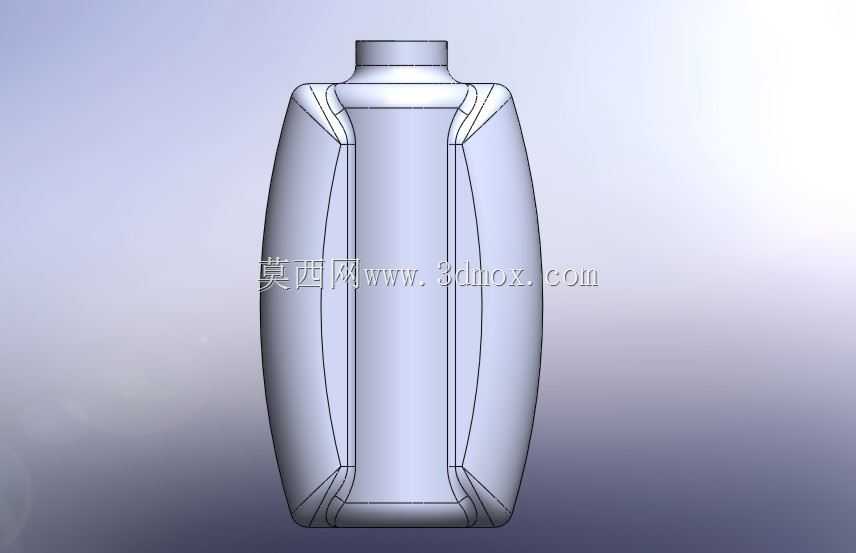

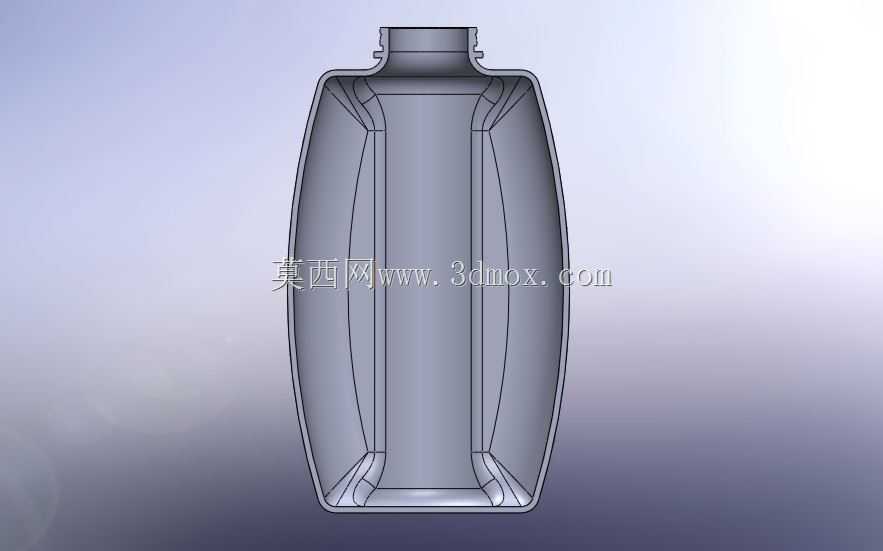

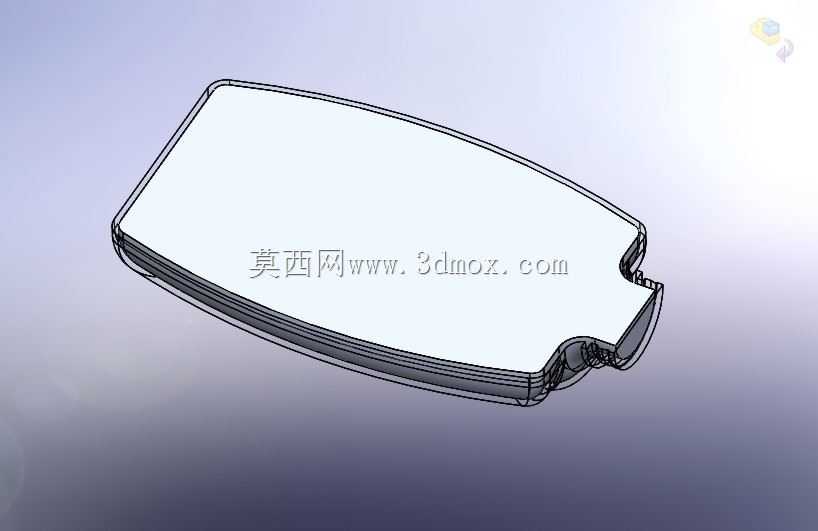

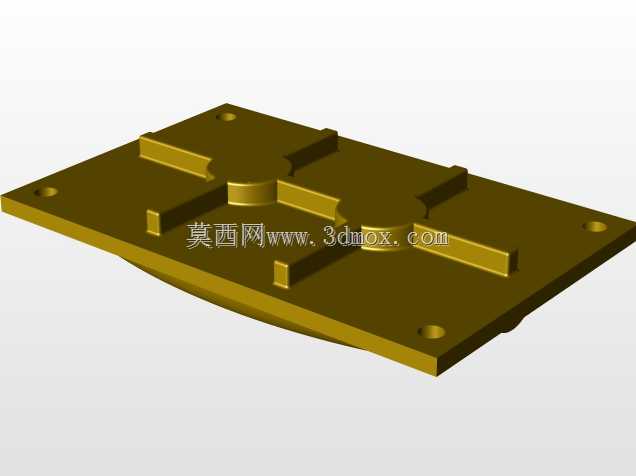

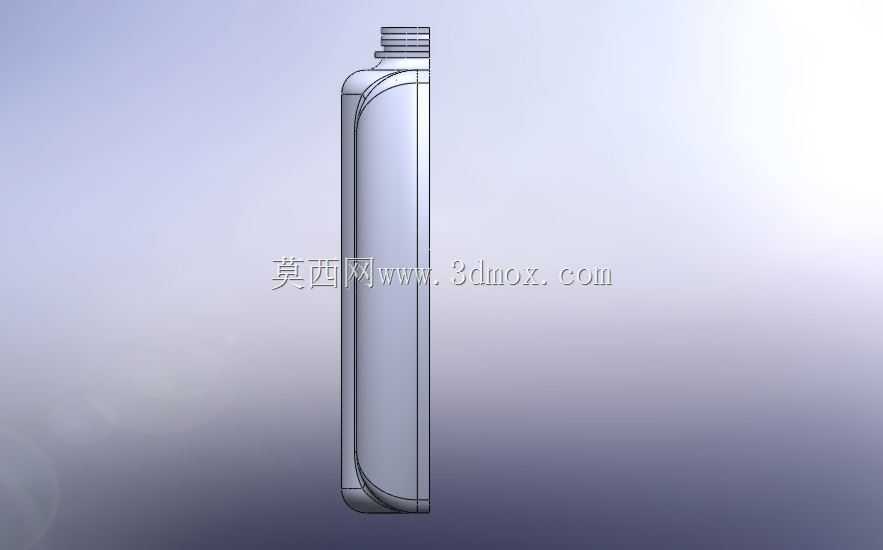

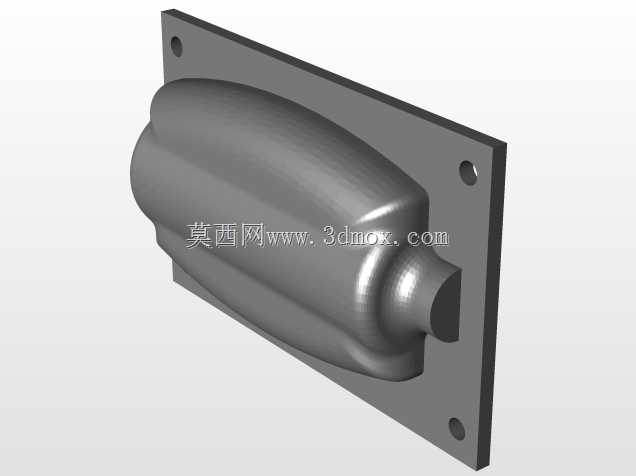

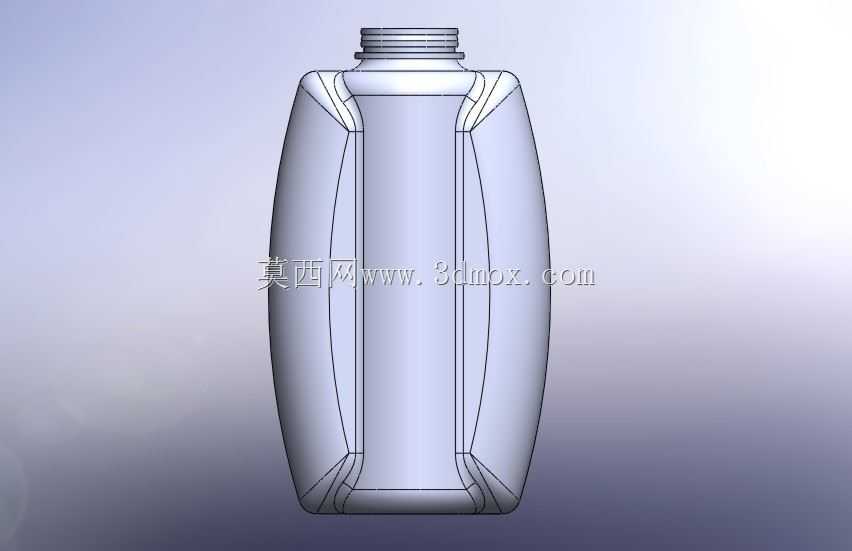

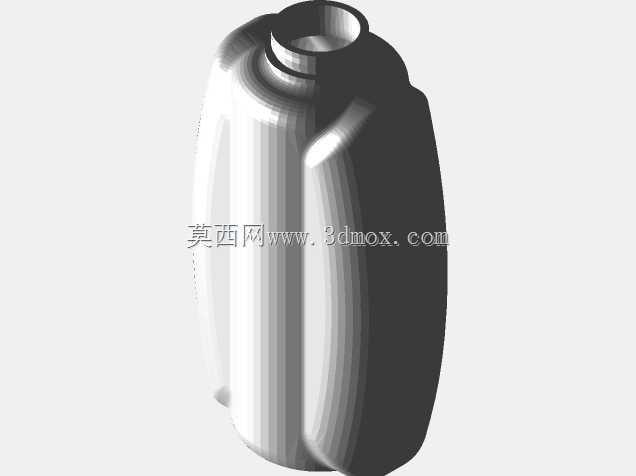

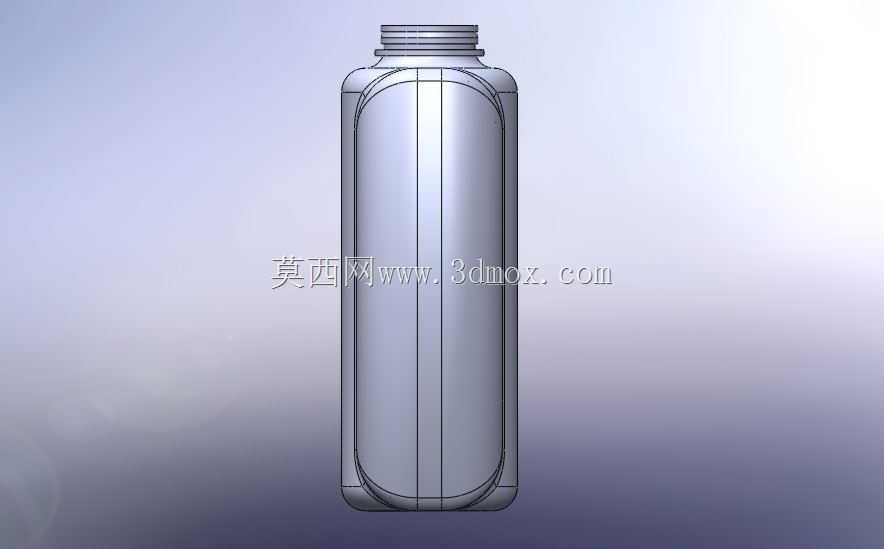

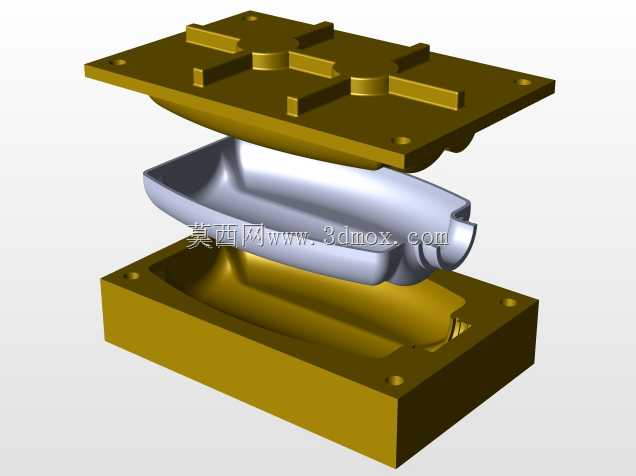

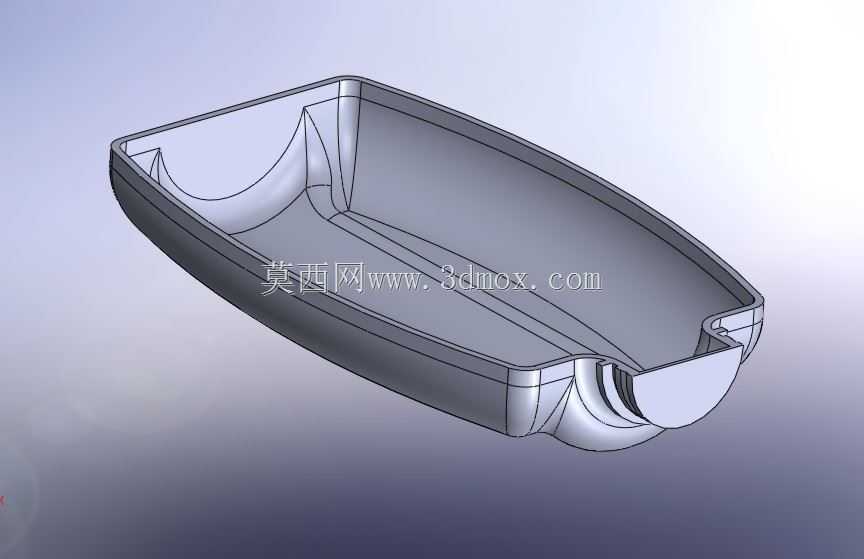

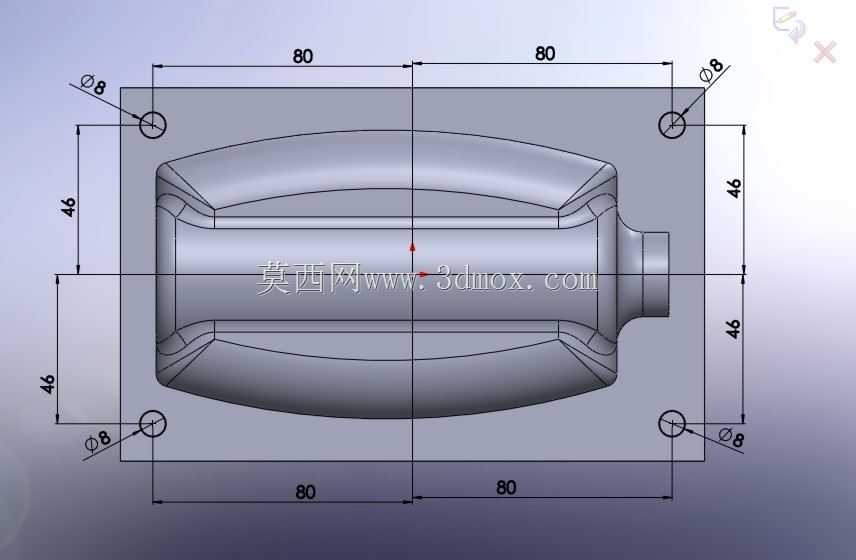

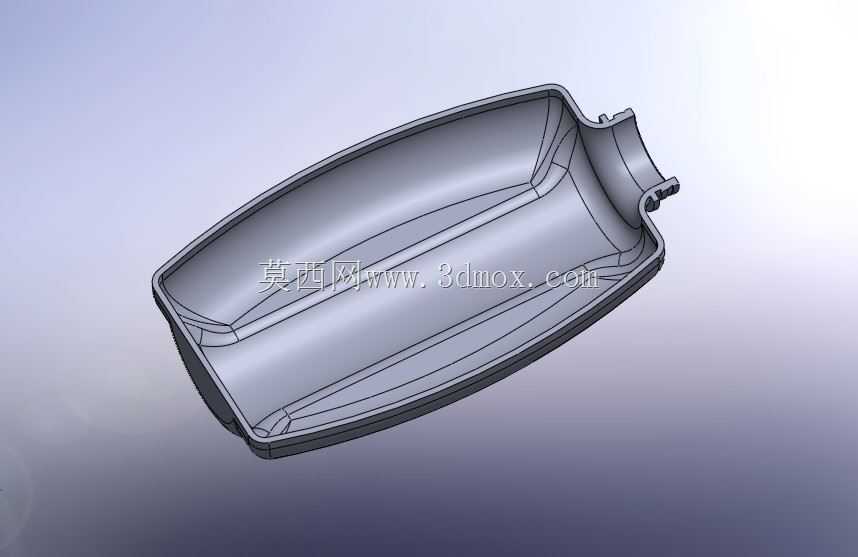

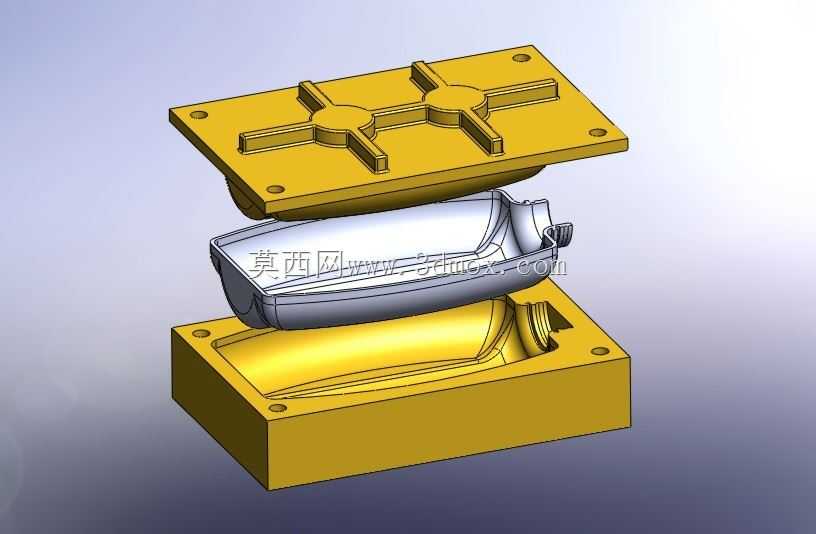

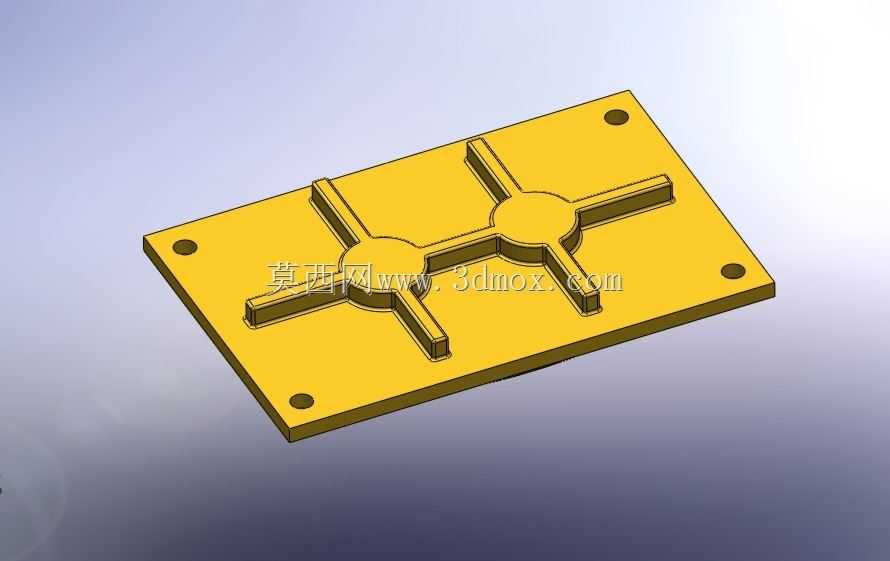

　　这套模具对应日化洗护领域常用的500毫升容量洗发水瓶成型工序，属于挤出吹塑成型的分体式模具结构，主要适配卧式吹塑设备的安装工位，上下模合模后形成完整的瓶体型腔，可直接完成带瓶口螺纹、瓶身弧度、底部防滑纹路的一体瓶坯吹制成型。从结构布局来看，上模板设置了十字交叉的加强筋结构，在减轻模架整体重量的同时，能够保证合模过程中模面受力均匀，避免长期生产出现模面变形导致的合模缝溢料问题，四个角位的定位销孔与下模对应位置精准配合，合模时的定位精度可控制在0.02毫米以内，有效减少瓶身合模线的错位缺陷。下模型腔完全贴合洗发水瓶的人体工学弧度设计，瓶身握持位置的内凹曲面做了抛光处理，吹塑成型后瓶身表面无需额外打磨即可达到透明PET材质的外观要求，

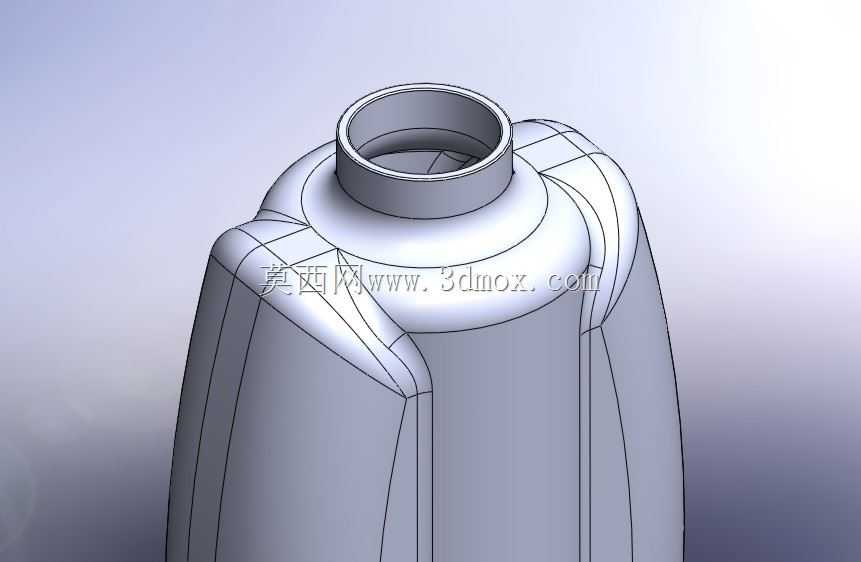

　　瓶口位置预留了飞边裁切的让位槽，成型后可直接通过配套裁切工装去除瓶口余料，不需要二次装夹加工。在实际生产场景中，这套模具可适配常规的挤出吹塑机组，安装时模架的固定孔位符合行业通用的安装尺寸边界，不需要对设备工作台做额外改造，换模时间可控制在2小时以内，适配中小批量日化包装瓶的快速换产需求。模具的冷却水道沿型腔曲面均匀排布，进水口与出水口设置在模架侧端的标准位置，生产时冷却水温控制在12到18摄氏度区间，可保证瓶身冷却均匀，避免出现瓶身壁厚不均、局部收缩凹陷的问题。设计过程中针对洗发水瓶的跌落测试要求，在瓶身转角位置做了R角过渡的型腔优化，吹塑成型后转角位置的壁厚可保持均匀，装满内容物从1.2米高度自由跌落不会出现开裂渗漏问题。

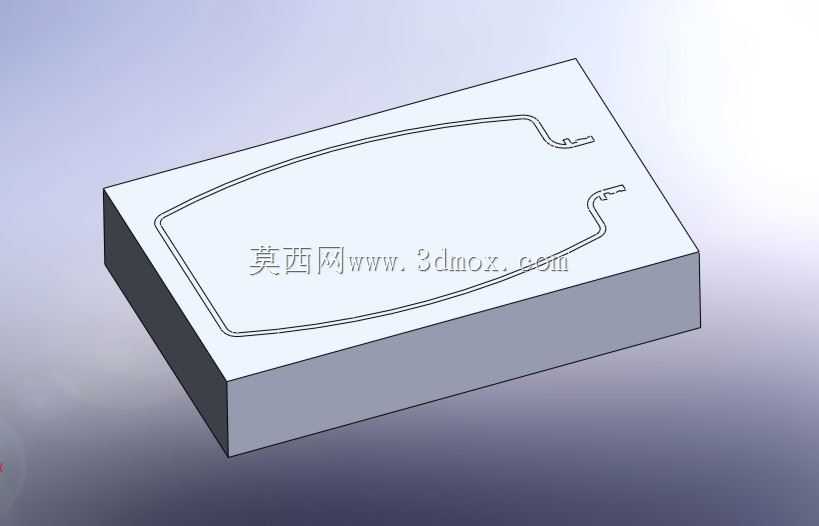

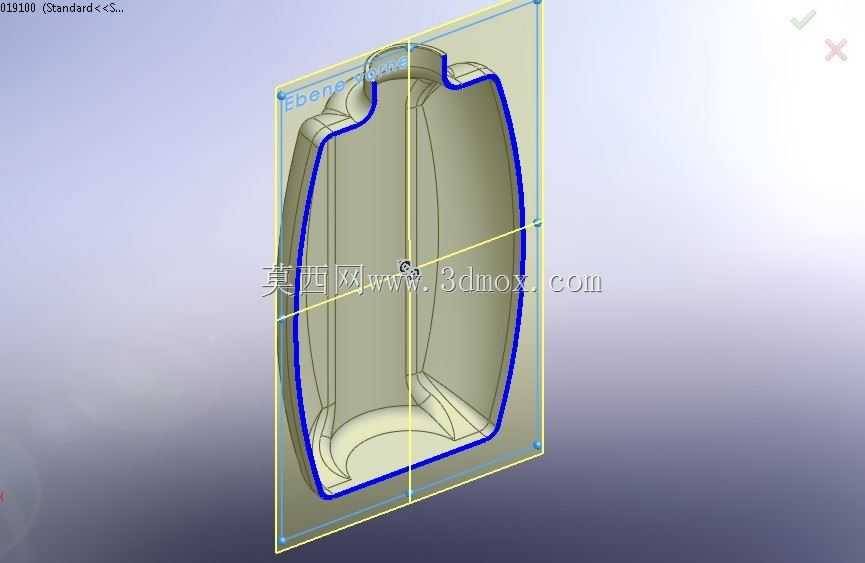

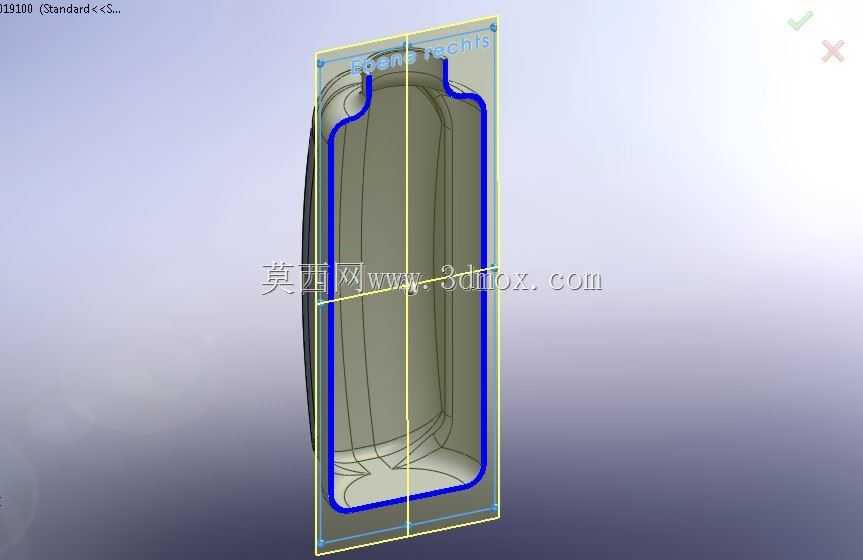

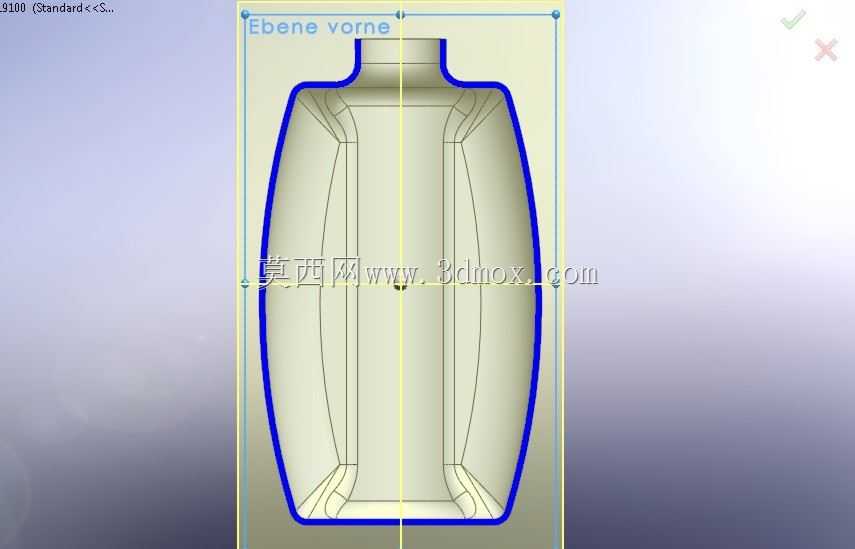

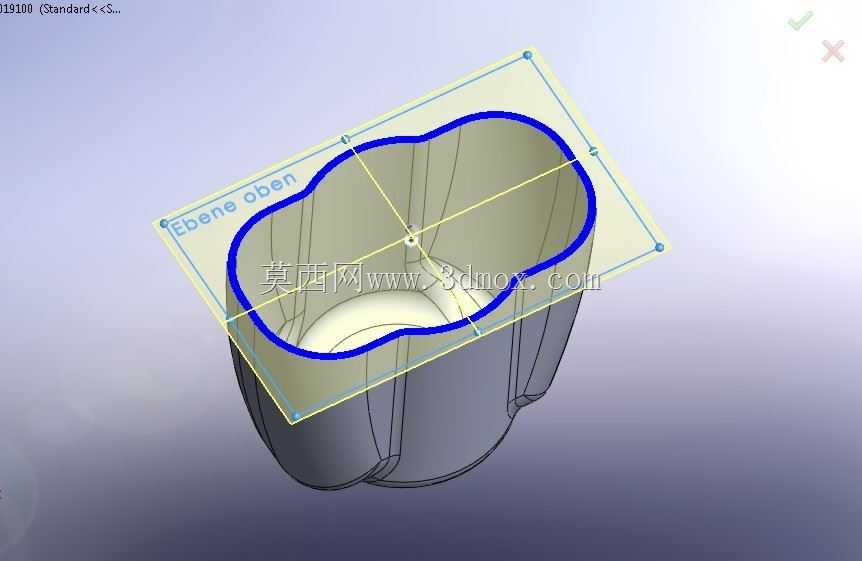

　　上下模的分型面沿瓶身最大轮廓线设置，开模时瓶体不会粘附在任意一侧模腔，配合吹气杆的退件动作可实现自动脱件，不需要人工手动取件，能够适配自动化生产线的连续生产节拍。模架采用标准化的模胚加工，易损的型腔镶件可单独拆卸更换，当瓶身外观需要做局部调整时，不需要更换整套模架，仅需更换对应位置的镶件即可完成改款，能够大幅降低洗护产品包装迭代的模具投入成本。
