带多层密封凸缘的圆柱罐体成型落模结构

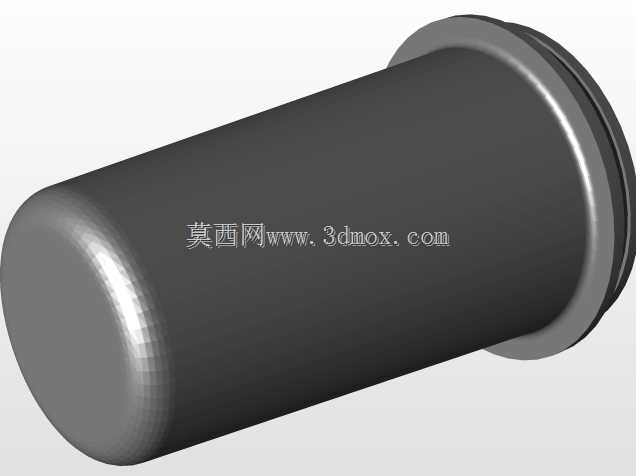

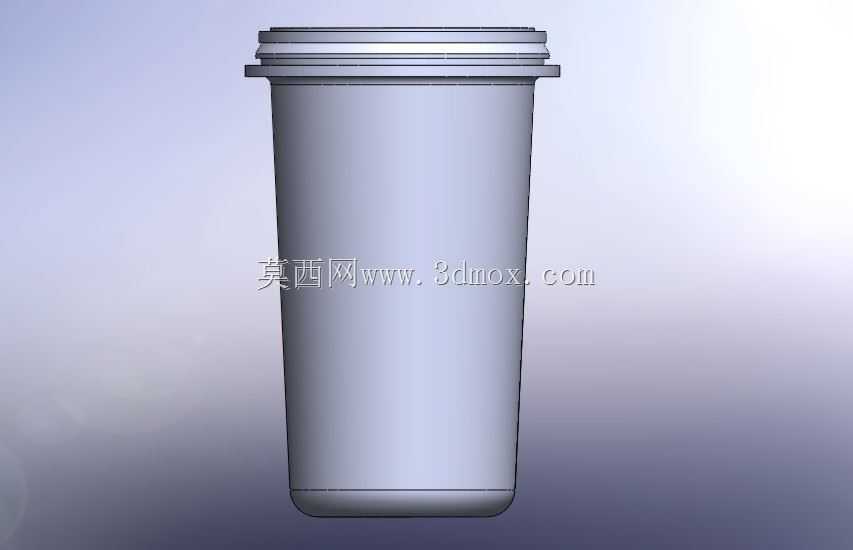

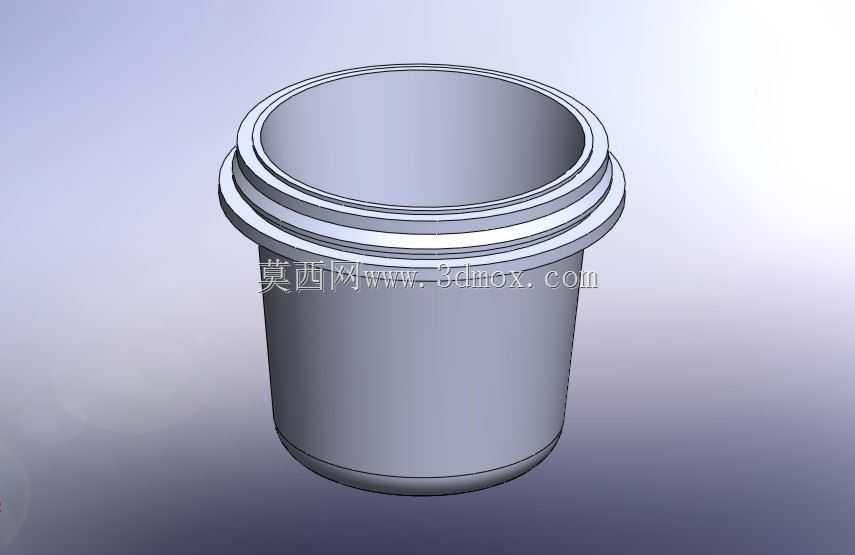

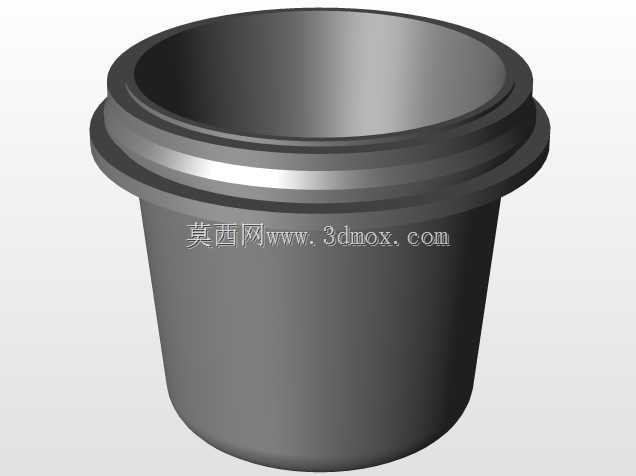

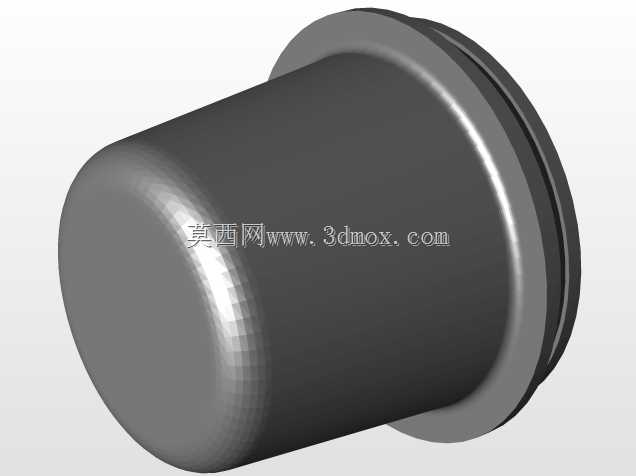

　　日常接触的密封罐装类产品，从食品存储罐、化工试剂分装罐到日化膏霜容器，其罐体成型环节的落模结构直接决定成品的密封可靠性与脱模良率，这套落模结构针对带多层密封凸缘的直壁圆柱罐体设计，适配热塑成型、吹塑成型等多种罐体加工工艺的脱模工序。从实际生产场景来看，这类带多层凸缘的罐体多用于需要反复开合密封的存储场景，凸缘结构需要和罐盖的密封圈、卡扣位精准配合，因此成型过程中不能出现凸缘拉伤、变形、壁厚不均的问题，这套落模的分型面设置在最上层凸缘的顶面位置，避开了密封配合的关键工作面，避免分型线残留影响密封性能。设计过程中优先考虑了直壁罐体的脱模斜度控制，罐体直壁段采用了极小的脱模斜度，既保证罐体外观无明显锥度，满足用户对圆柱罐体的视觉需求，

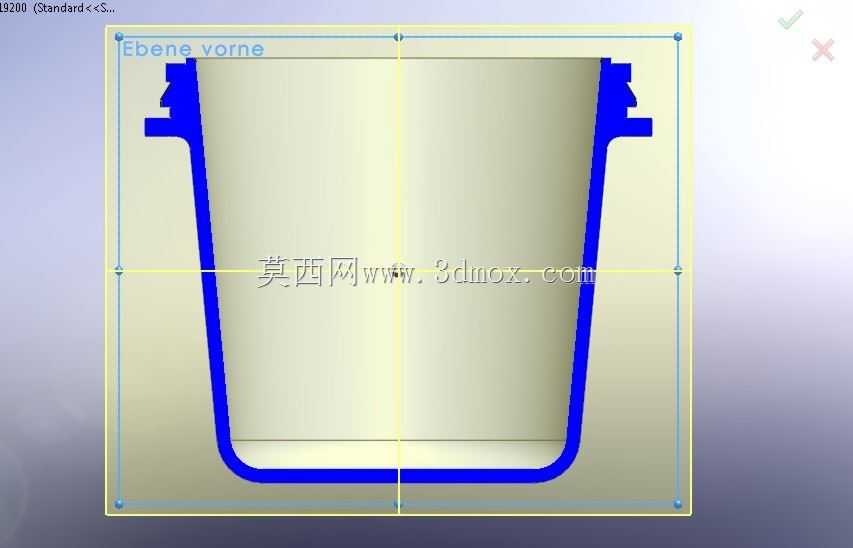

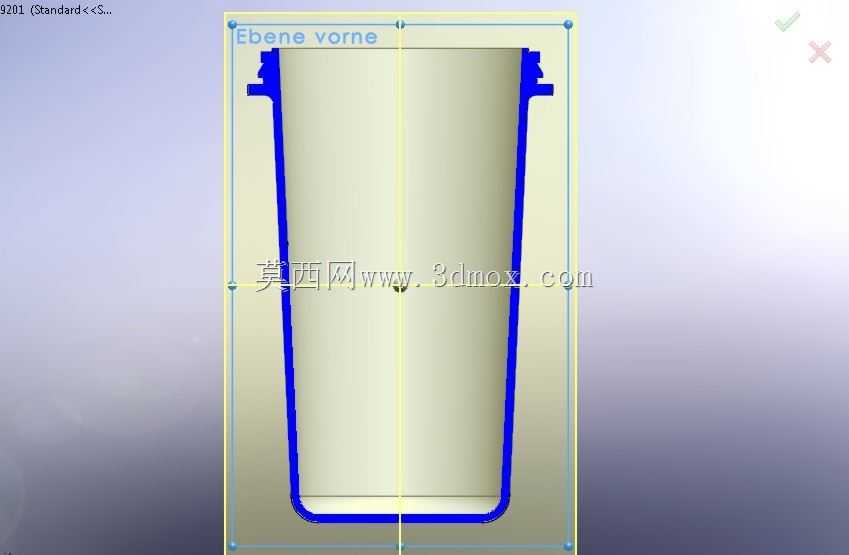

　　又能减少脱模时的抱紧力，避免顶出过程中罐体表面出现顶白、划痕。多层凸缘的位置做了圆角过渡处理，圆角半径根据罐体壁厚匹配，既避免应力集中导致的成型开裂，也让脱模时凸缘位置能顺利脱离模腔，不会出现卡滞。模腔的内壁粗糙度控制在对应等级，保证成型后的罐体外壁光滑无毛刺，减少后续抛光工序的工作量。安装边界上，这套落模的模架采用标准模架适配尺寸，可直接安装在对应吨位的成型设备上，顶出位置均匀分布在罐体底部的环形区域，顶出力均匀分散，避免顶出时罐体变形。冷却水道的排布沿着罐体的周向均匀设置，距离模腔内壁的距离保持一致，保证成型过程中罐体各位置冷却速率均匀，减少收缩不均导致的椭圆度超差问题。实际生产中，这套落模可适配不同壁厚的同外形罐体加工，

　　只需要更换模芯即可调整罐体内部容积，无需更换整套模架，能降低多规格罐体生产的模具投入成本。针对密封凸缘的尺寸精度，模腔对应位置做了精度补偿，考虑成型后的材料收缩率，预留了对应的收缩余量，保证成型后的凸缘尺寸和罐盖配合时的过盈量在合理区间，既不会因为过盈量太大导致开合困难，也不会因为过盈量太小导致密封失效。落模的导向结构采用标准导柱导套配合，合模时的定位精度能保证模腔和模芯的同轴度，避免罐体出现壁厚不均、偏心的问题，导向部件设置了润滑槽，长期生产过程中可定期加注润滑脂，减少导向部件的磨损，延长模具使用寿命。
