COB封装LED照明灯具结构设计

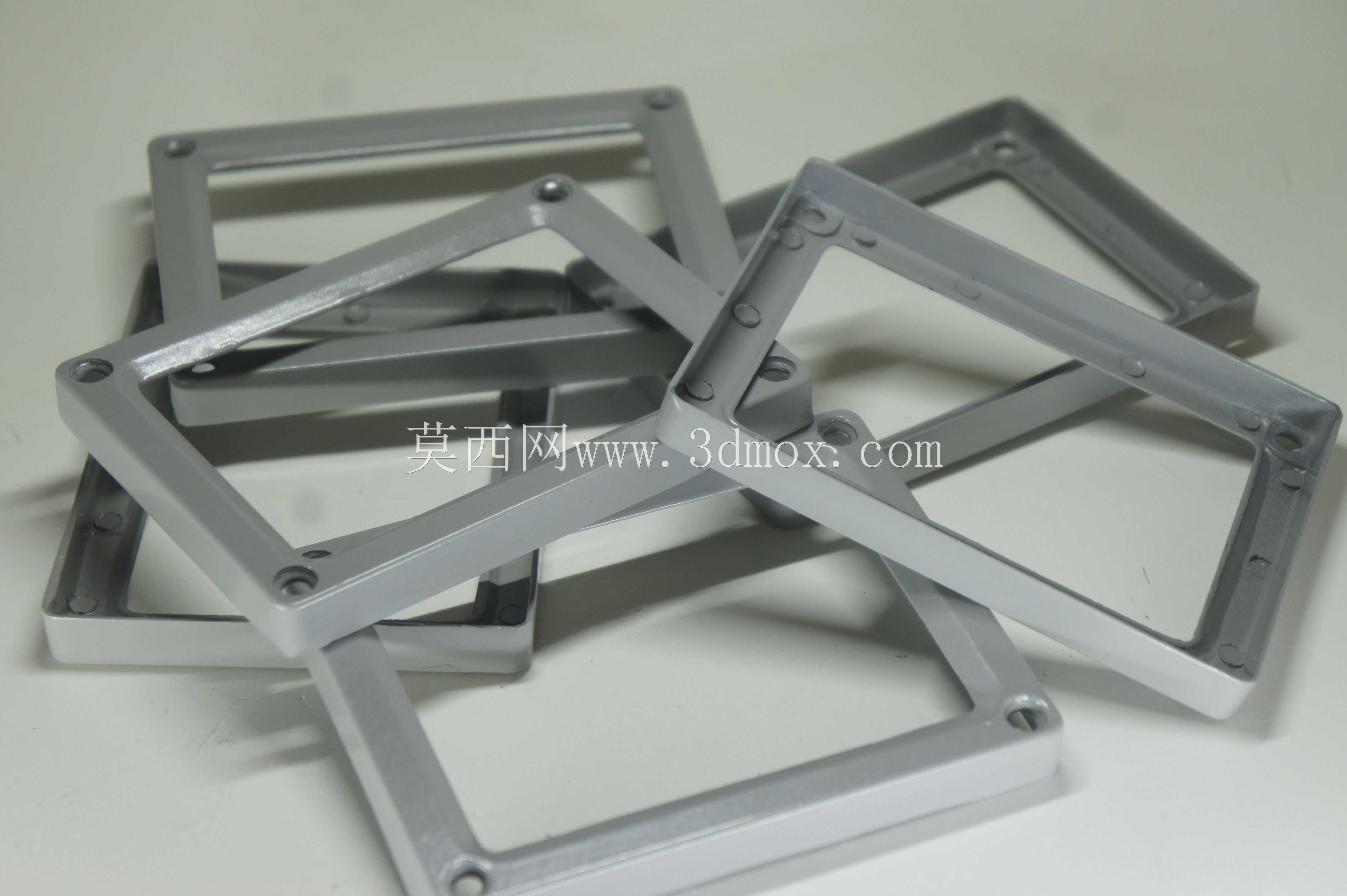

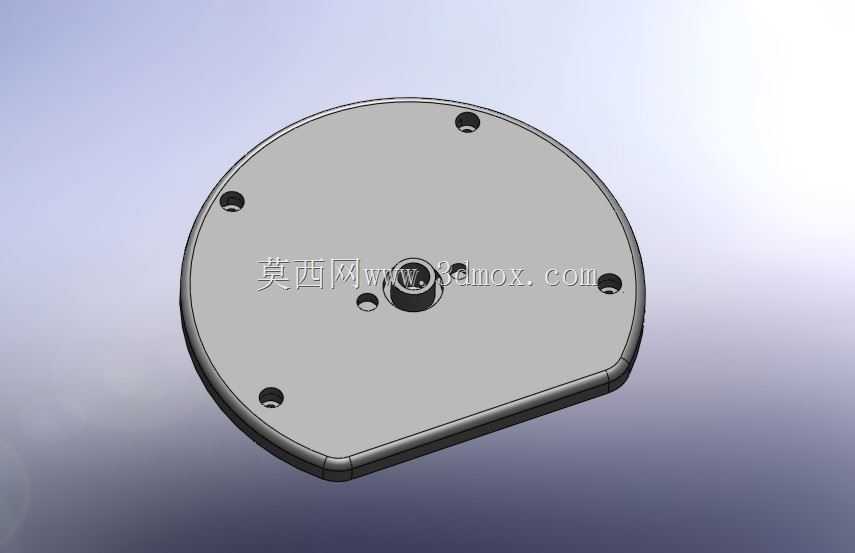

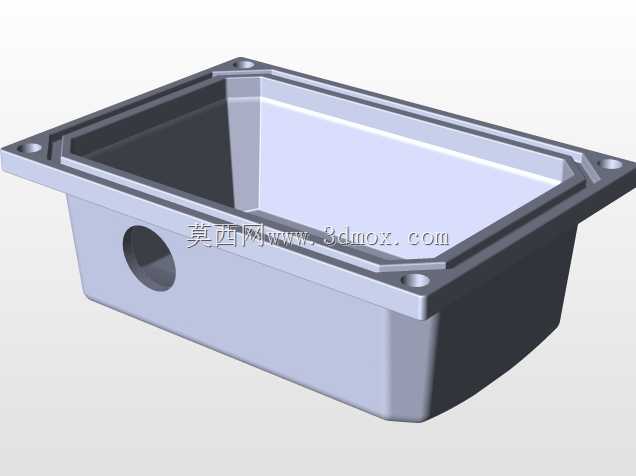

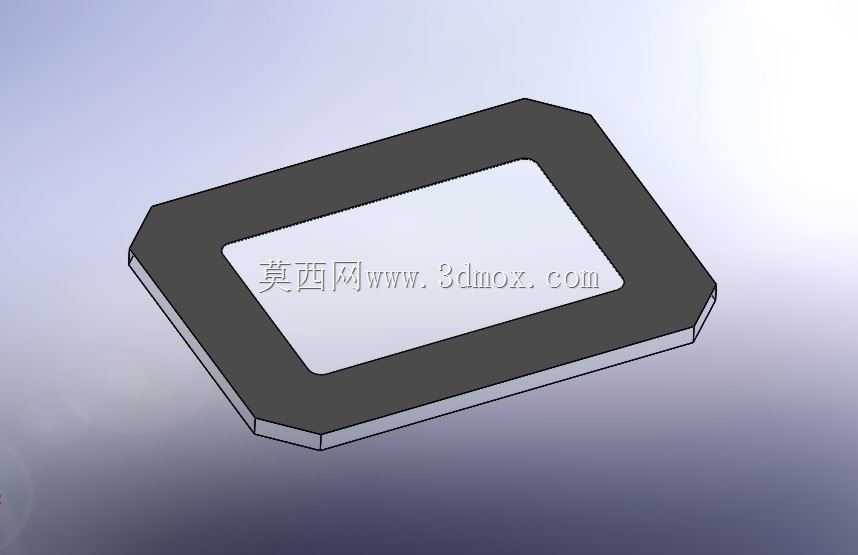

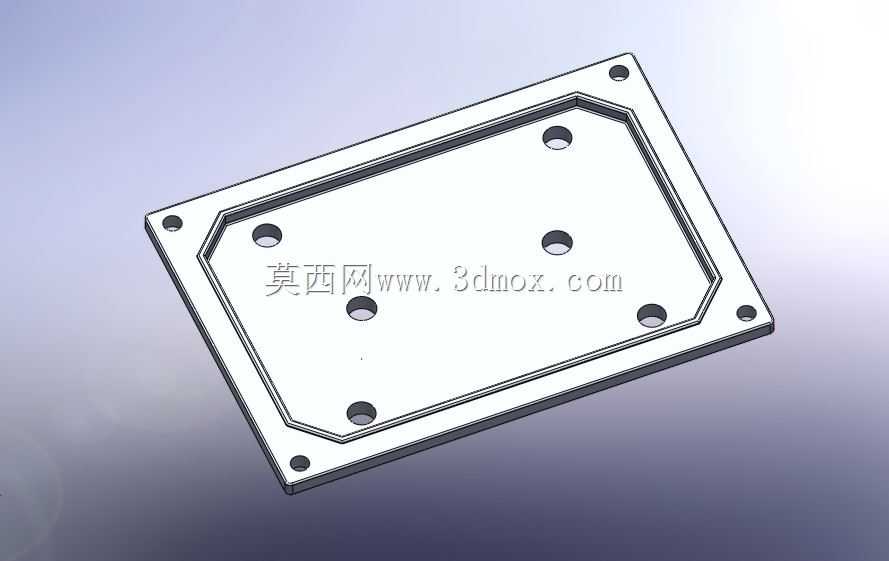

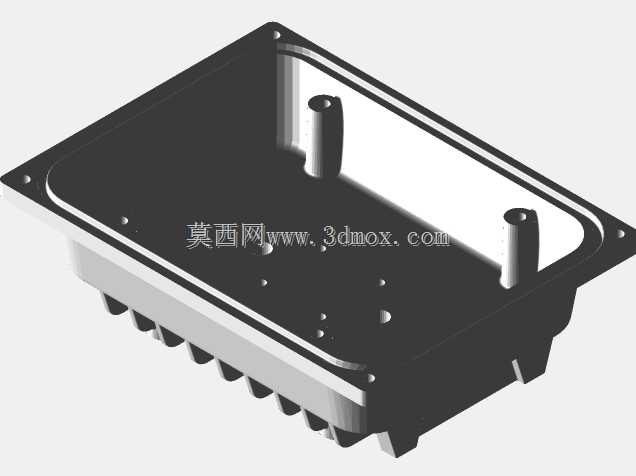

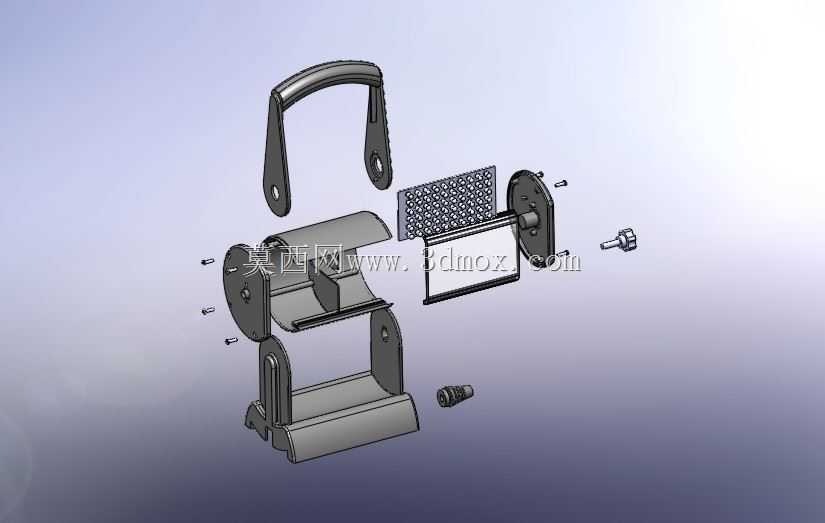

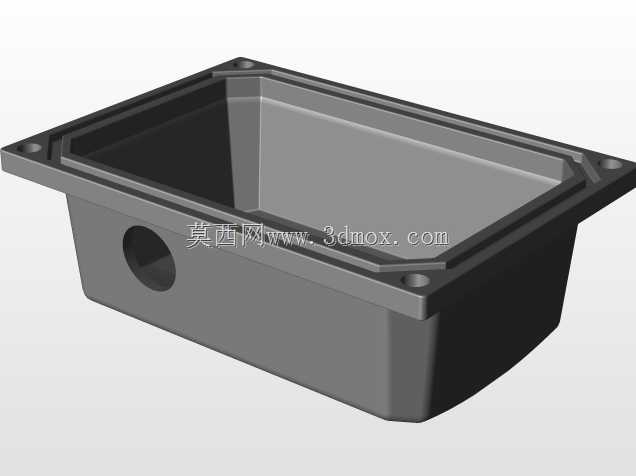

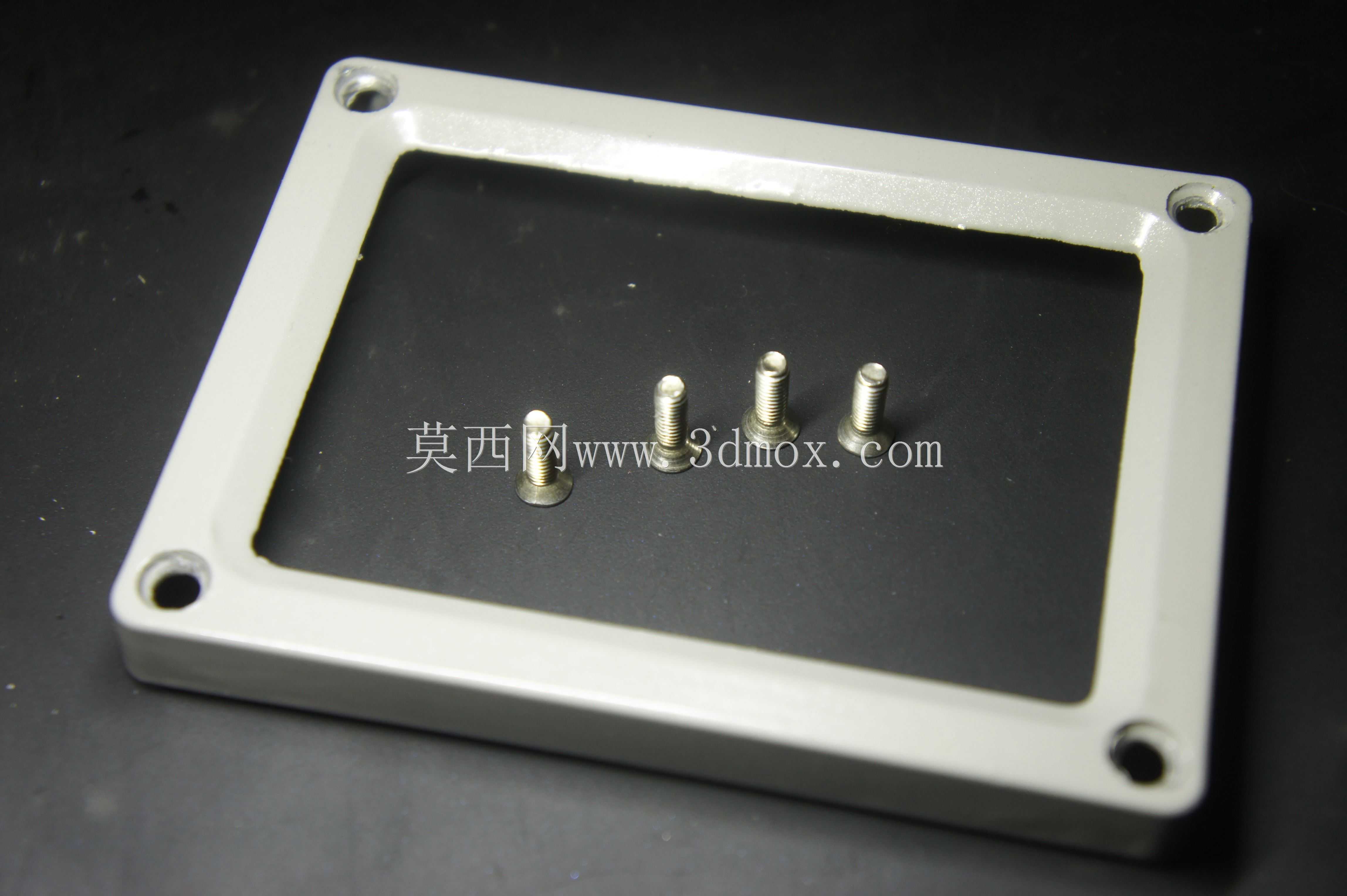

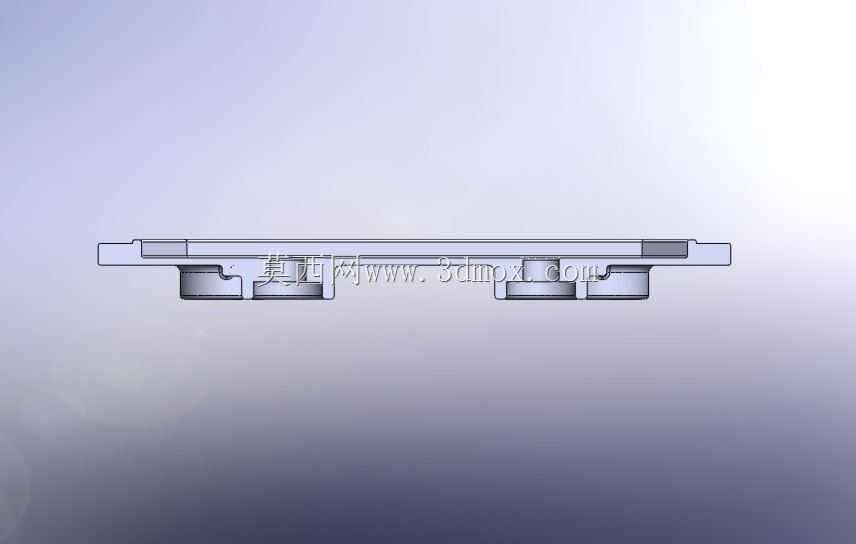

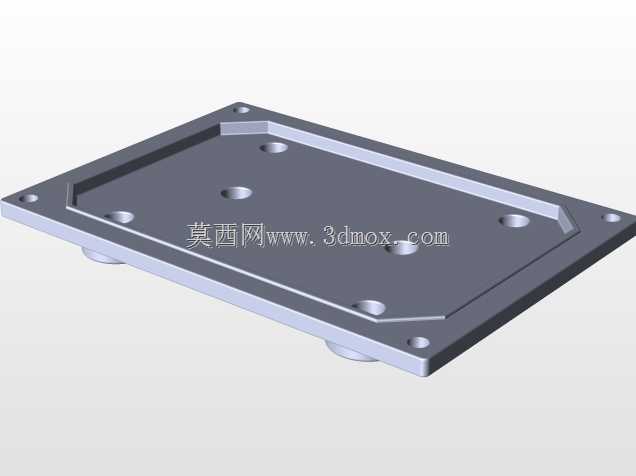

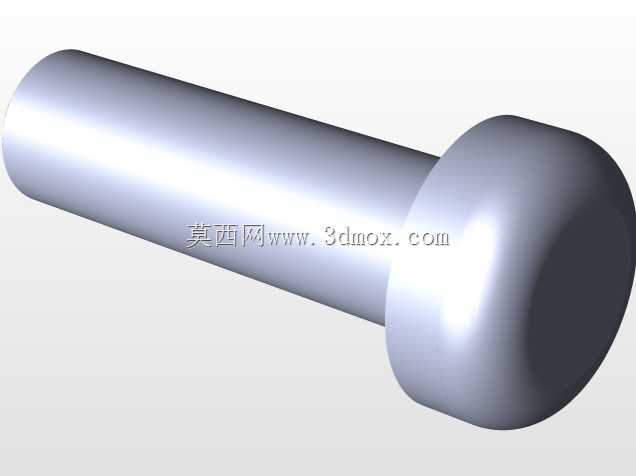

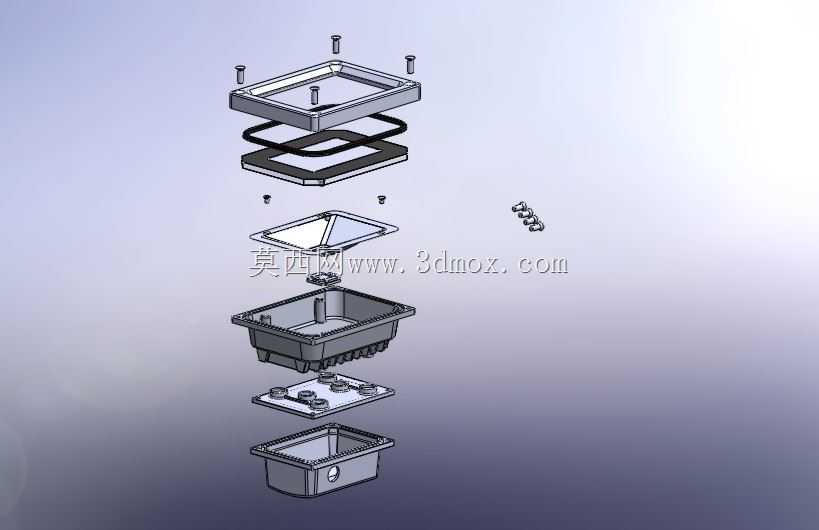

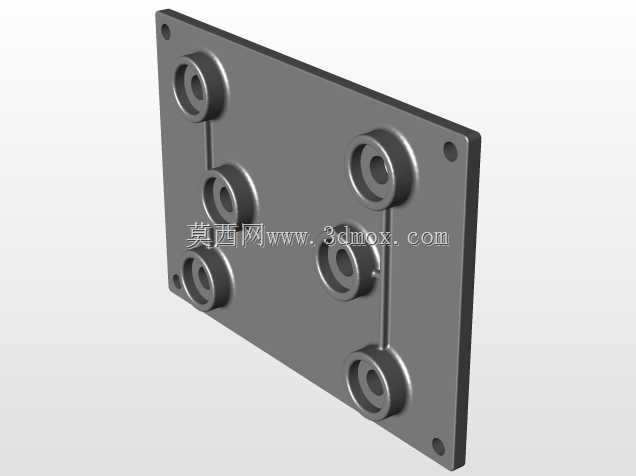

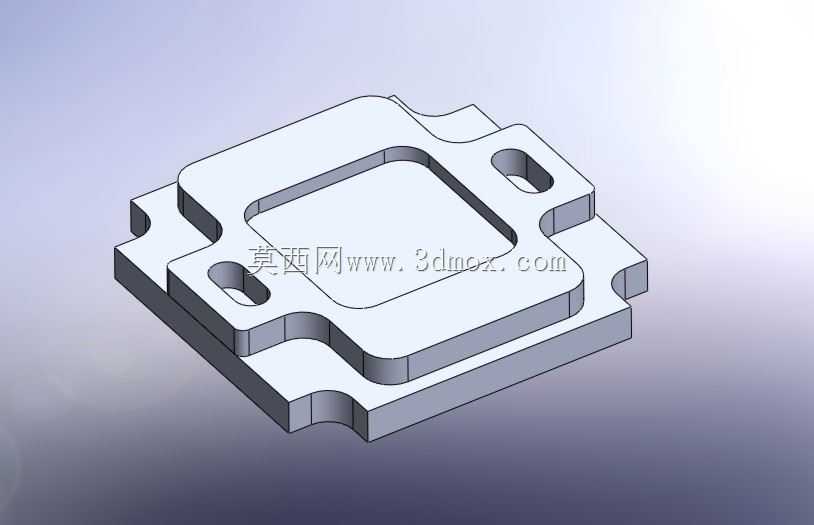

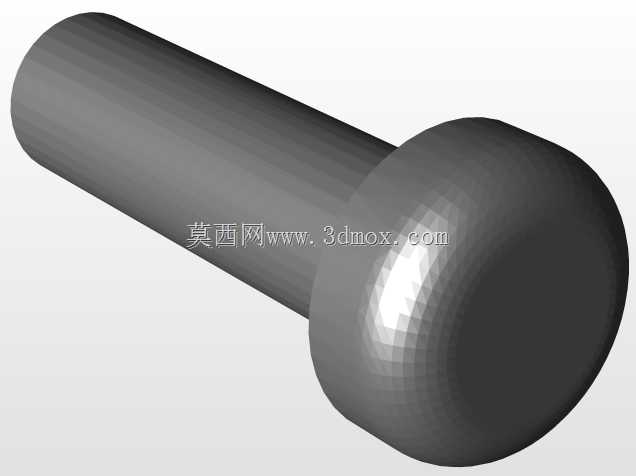

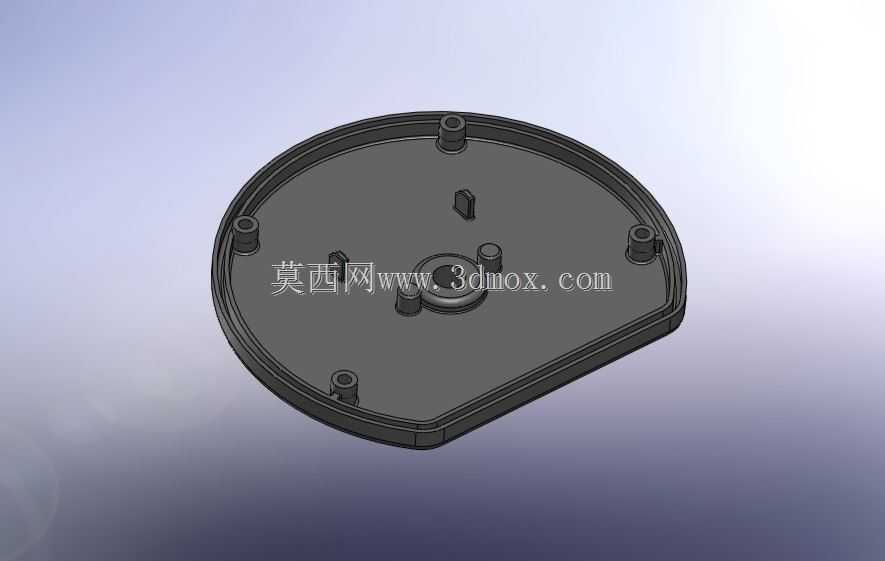

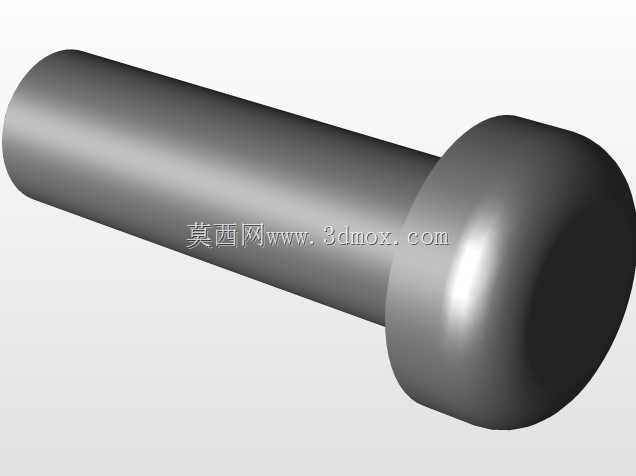

　　这款LED照明组件的结构设计，核心围绕商用泛光场景的长期可靠运行需求展开，拆解后可见整套结构分为外框密封层、光源承载层、散热基座层、底壳防护层四个核心装配单元，各层之间通过定位柱与自攻螺丝完成逐层锁紧，装配公差控制在0.15mm以内，避免长期使用后出现层间移位导致的密封失效问题。

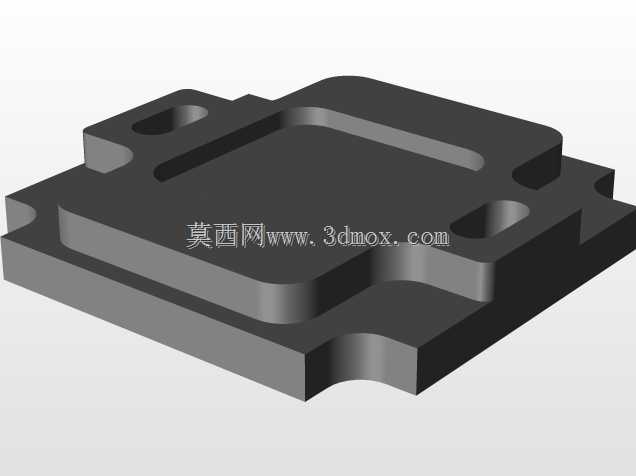

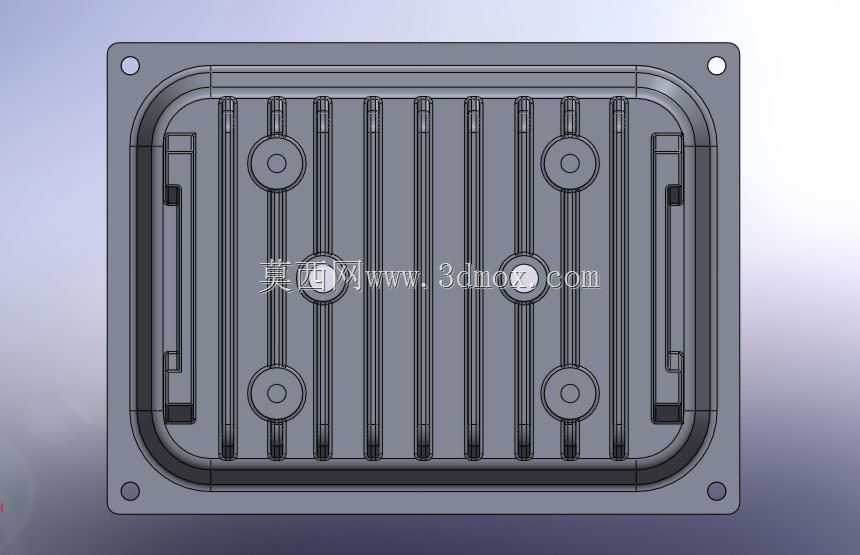

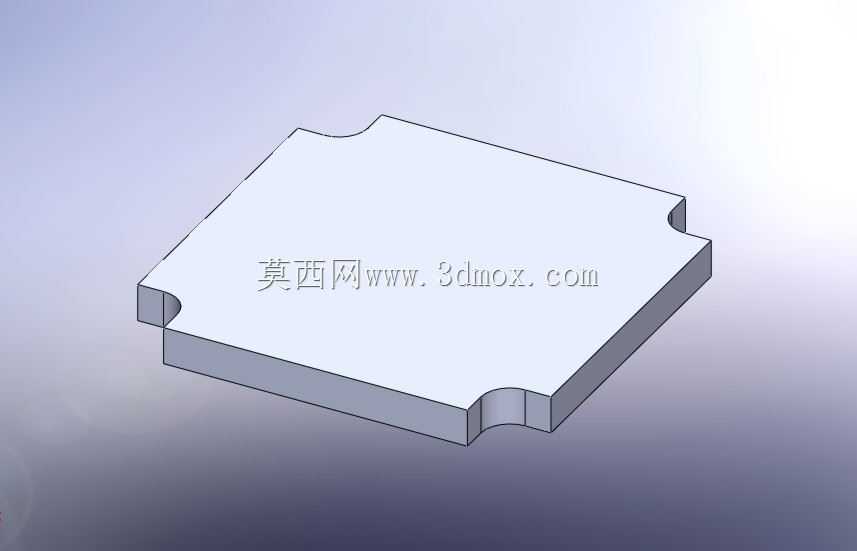

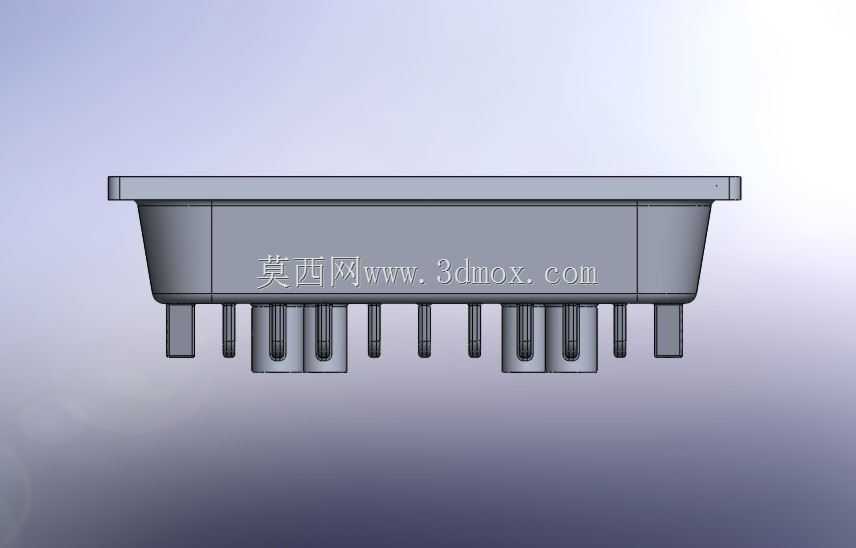

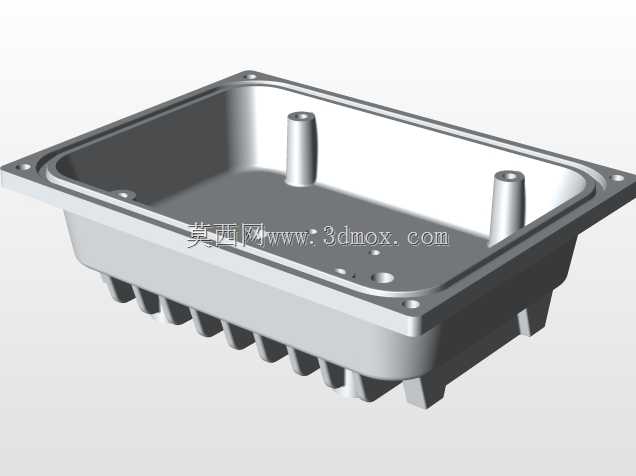

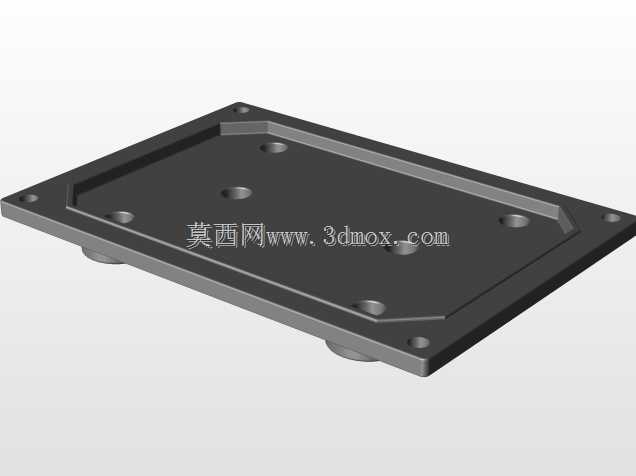

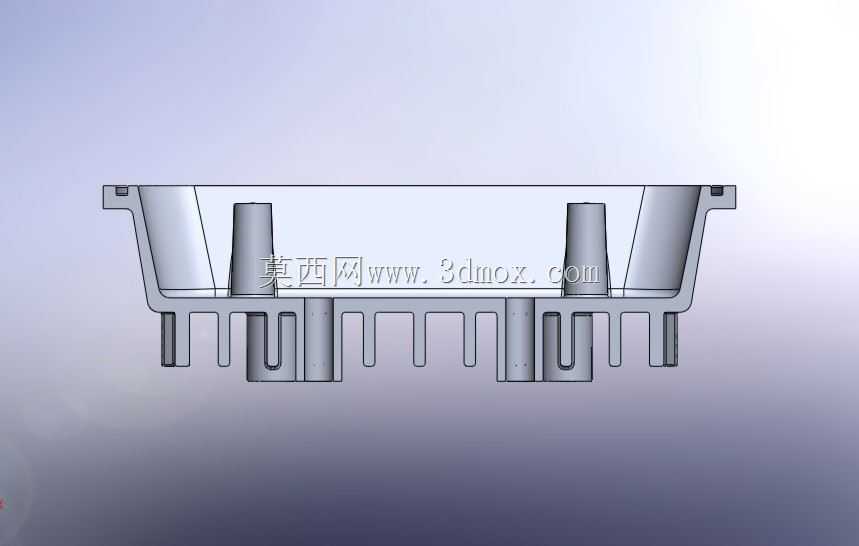

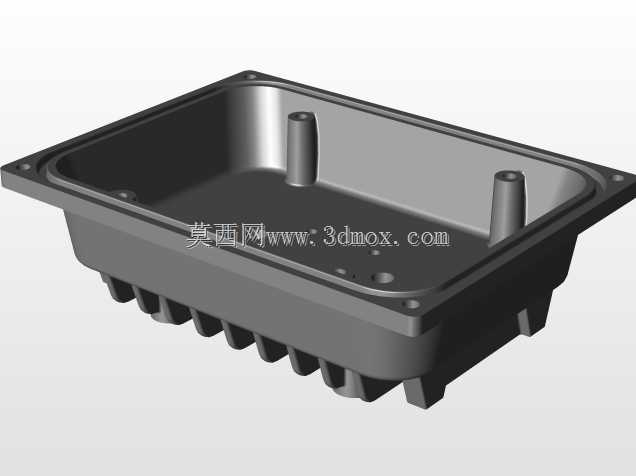

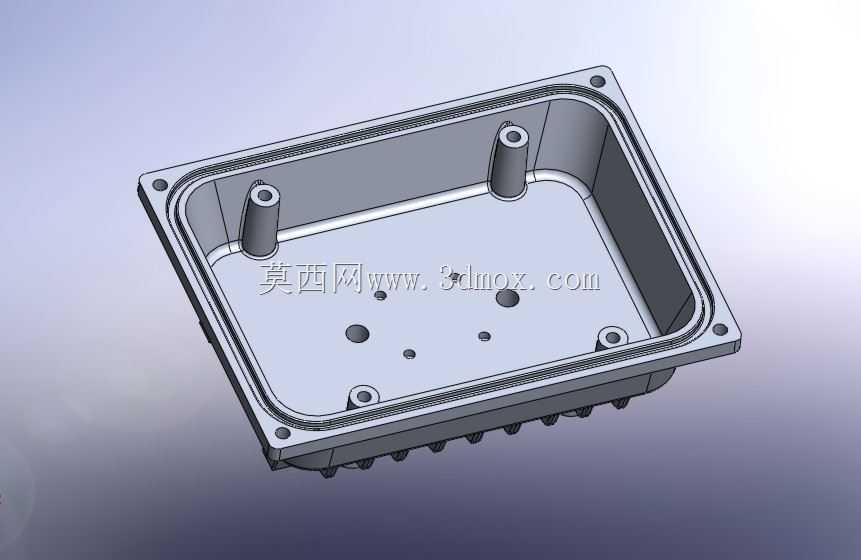

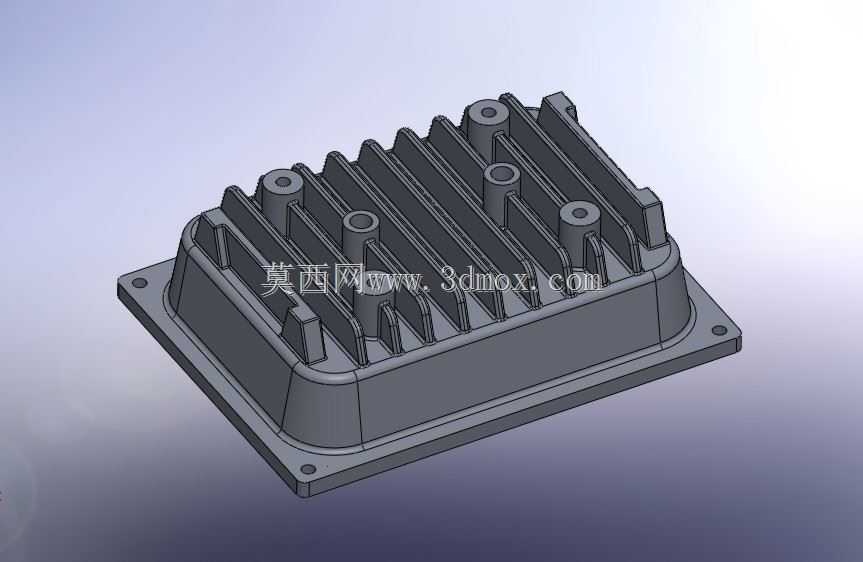

　　从实际应用场景来看，这类结构的LED灯具多适配于商超泛光照明、工业厂区辅助照明、户外公共区域补光等长时间连续工作的场景，因此设计阶段没有过度追求超薄外观，反而给散热结构预留了足够的空间——不同于市面上部分忽略热管理的低价LED产品，这款结构在光源基板与底壳之间预留了完整的导热接触界面，没有做多余的镂空减重，保证COB光源工作时产生的热量可以快速传导到外壳整体散出，避免光源结温过高导致的光衰过快、电子元件提前失效问题。

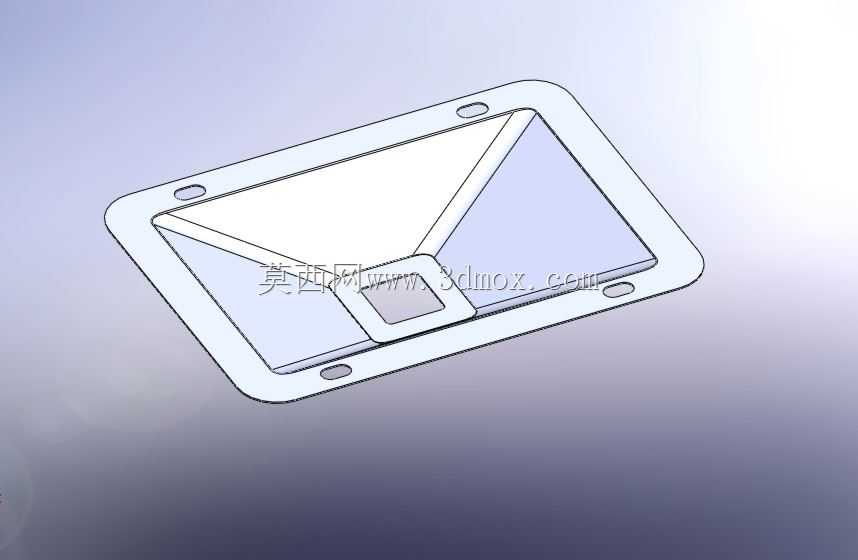

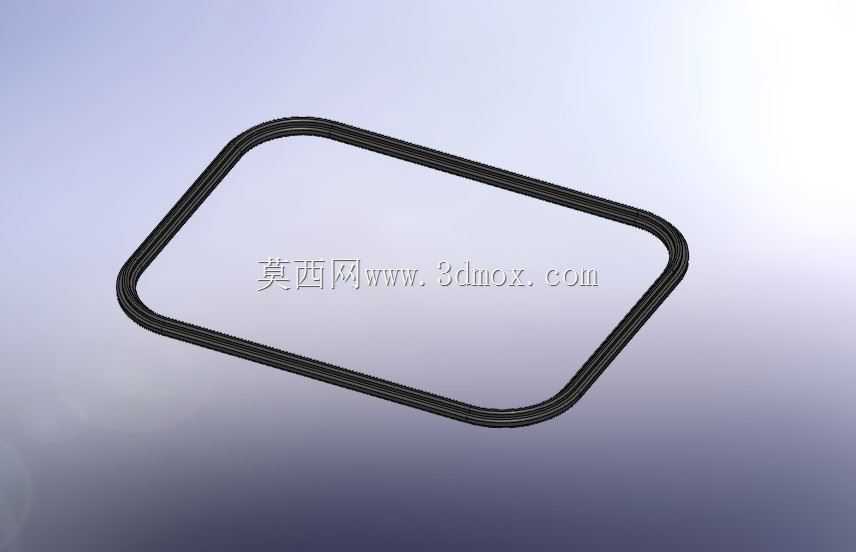

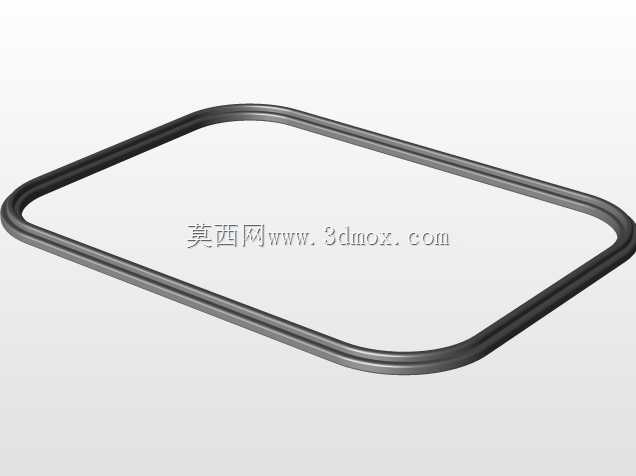

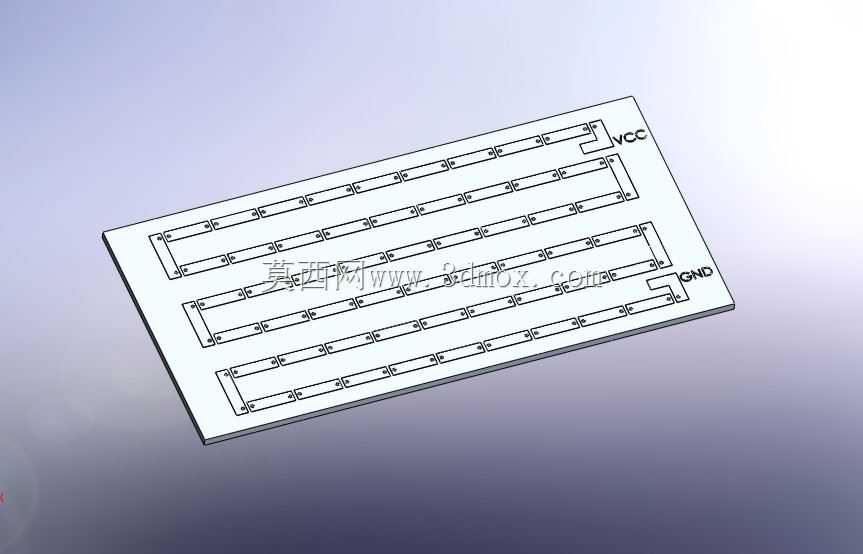

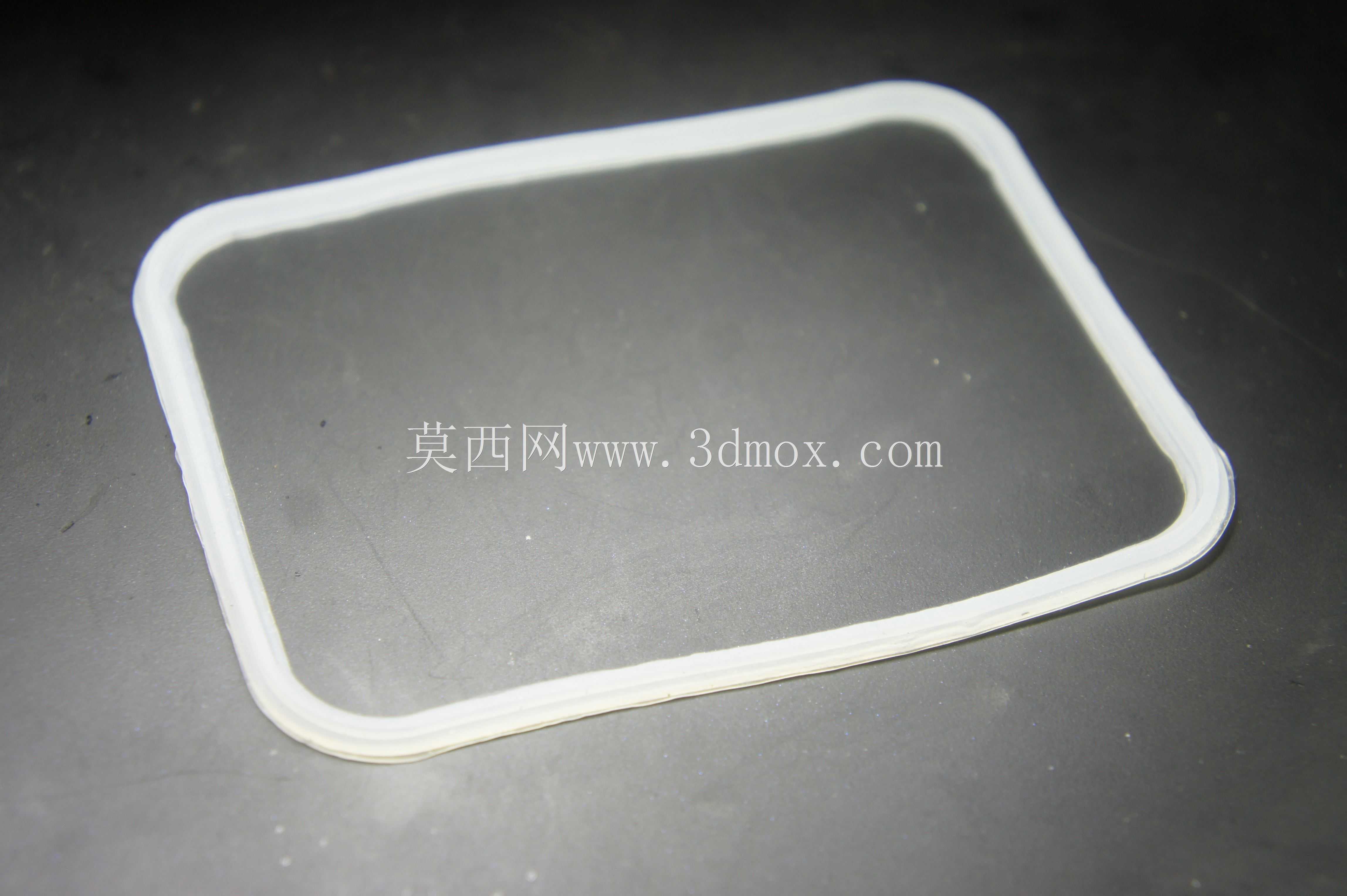

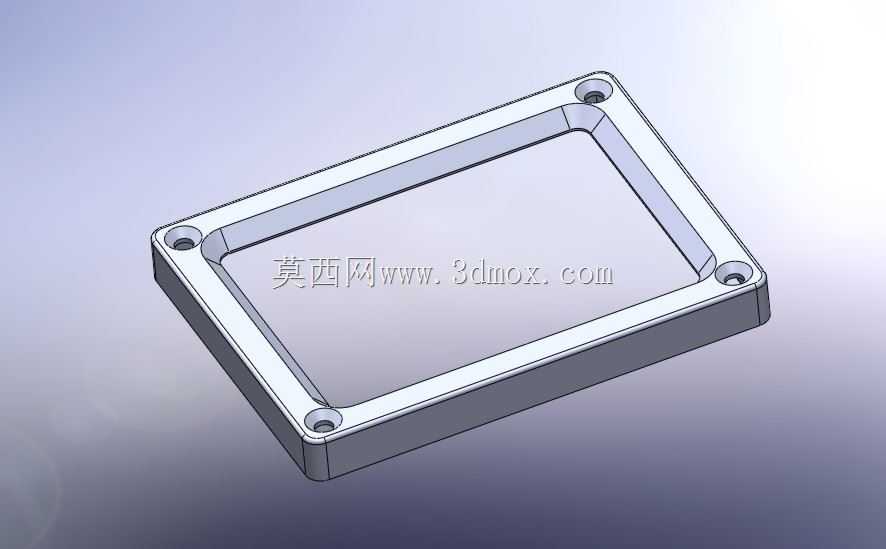

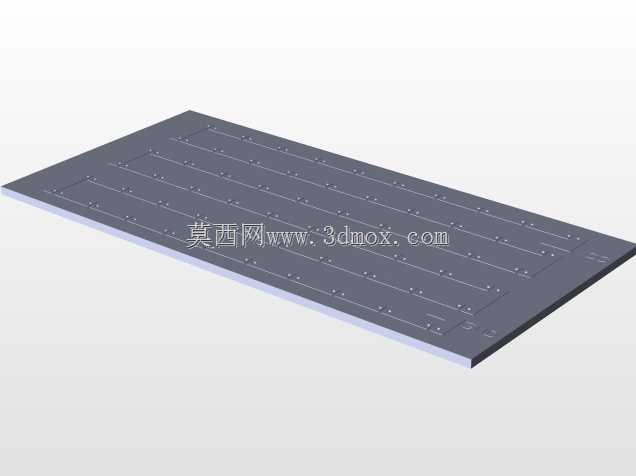

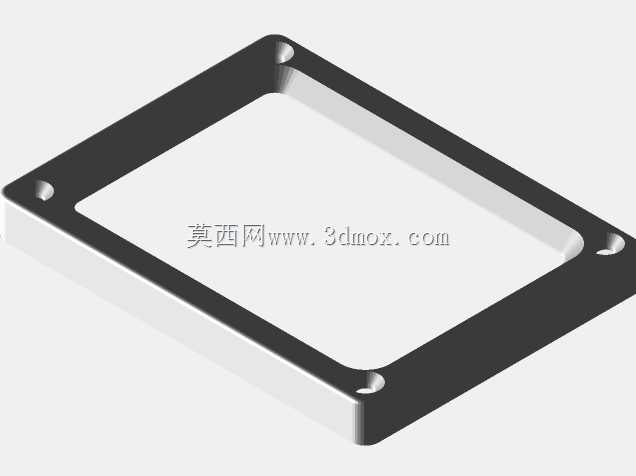

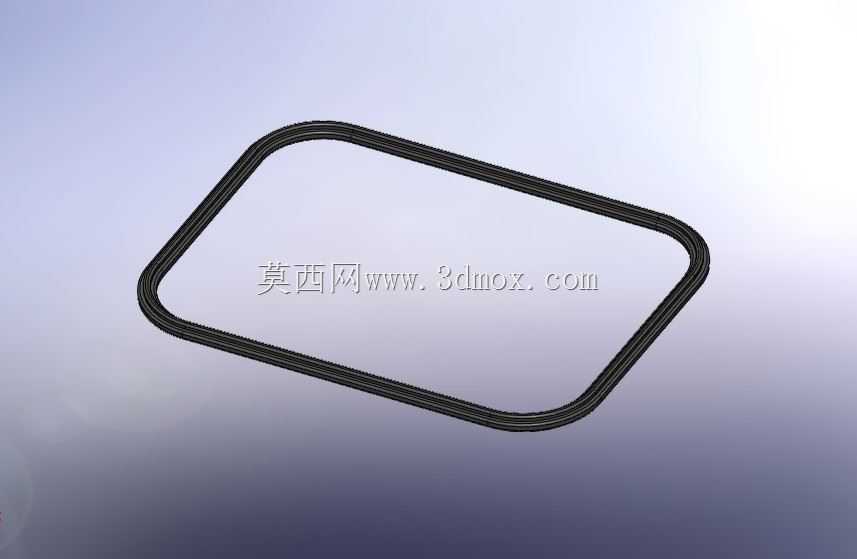

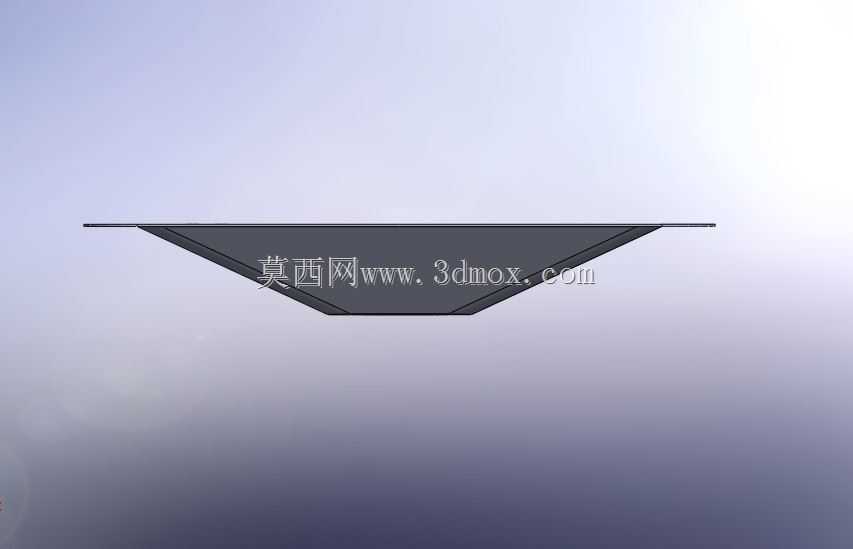

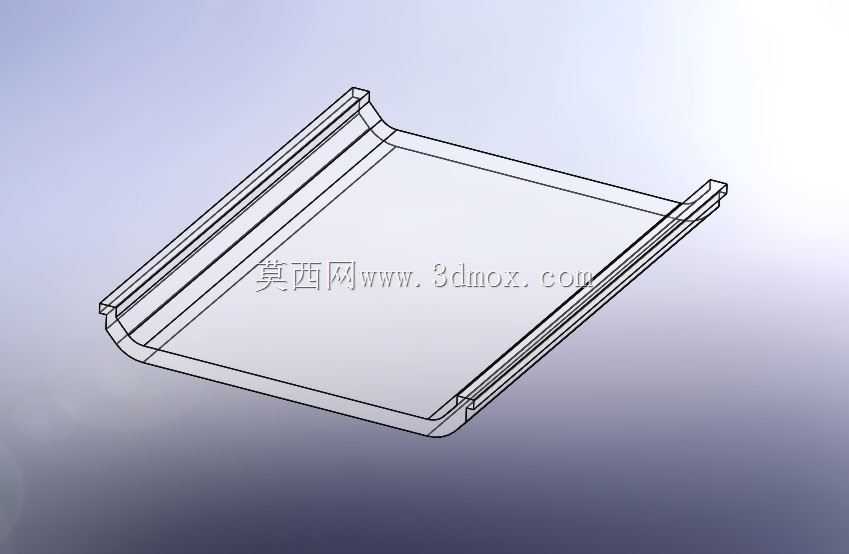

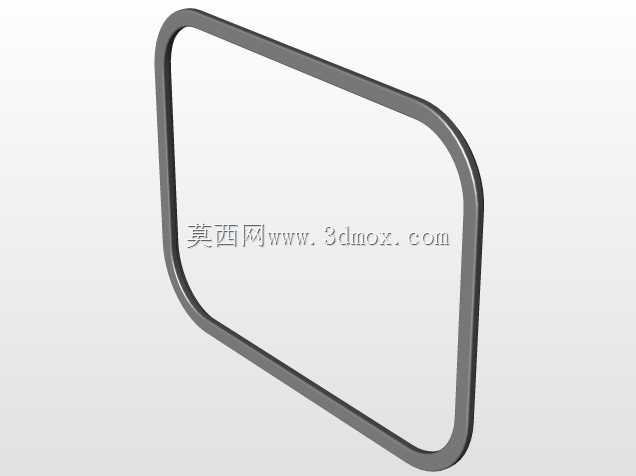

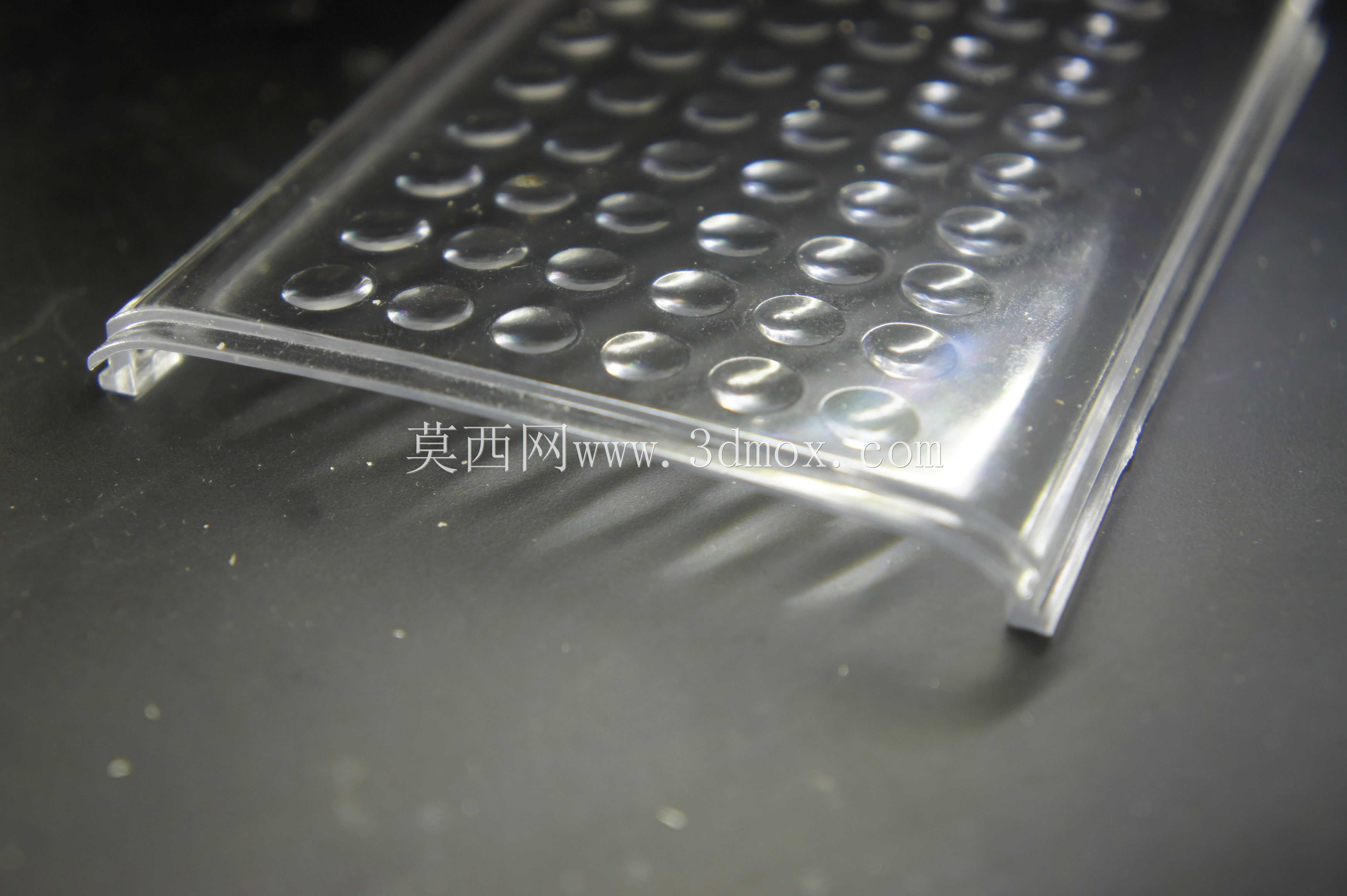

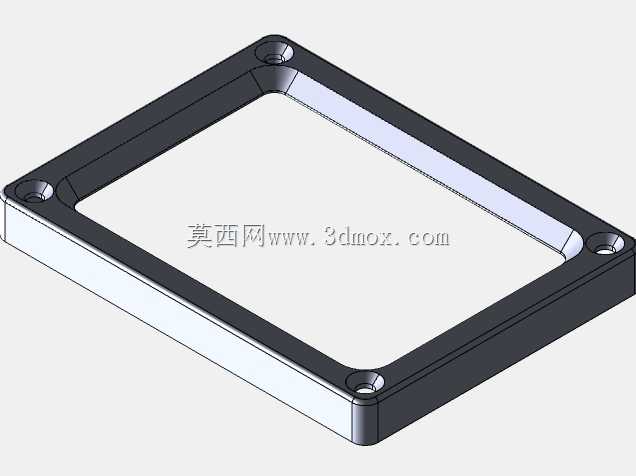

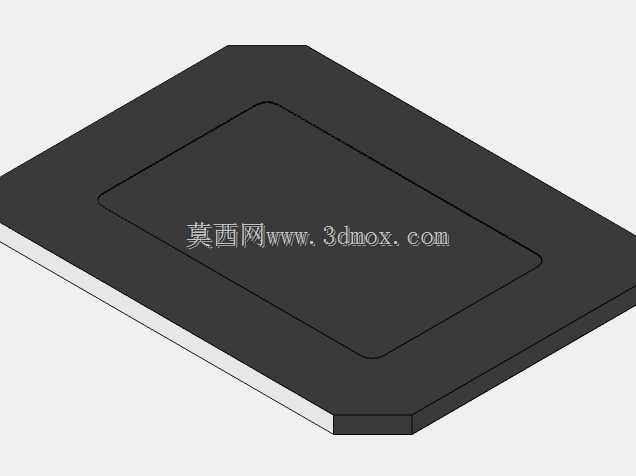

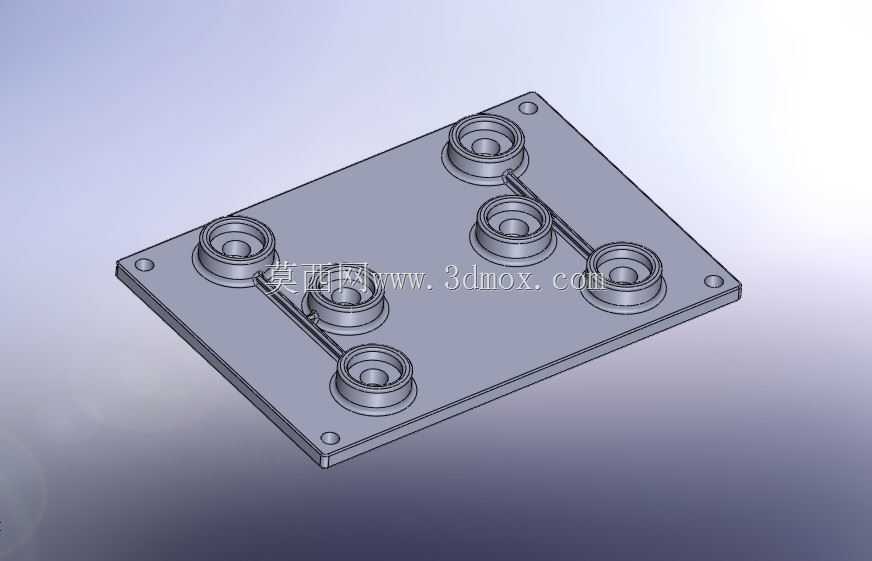

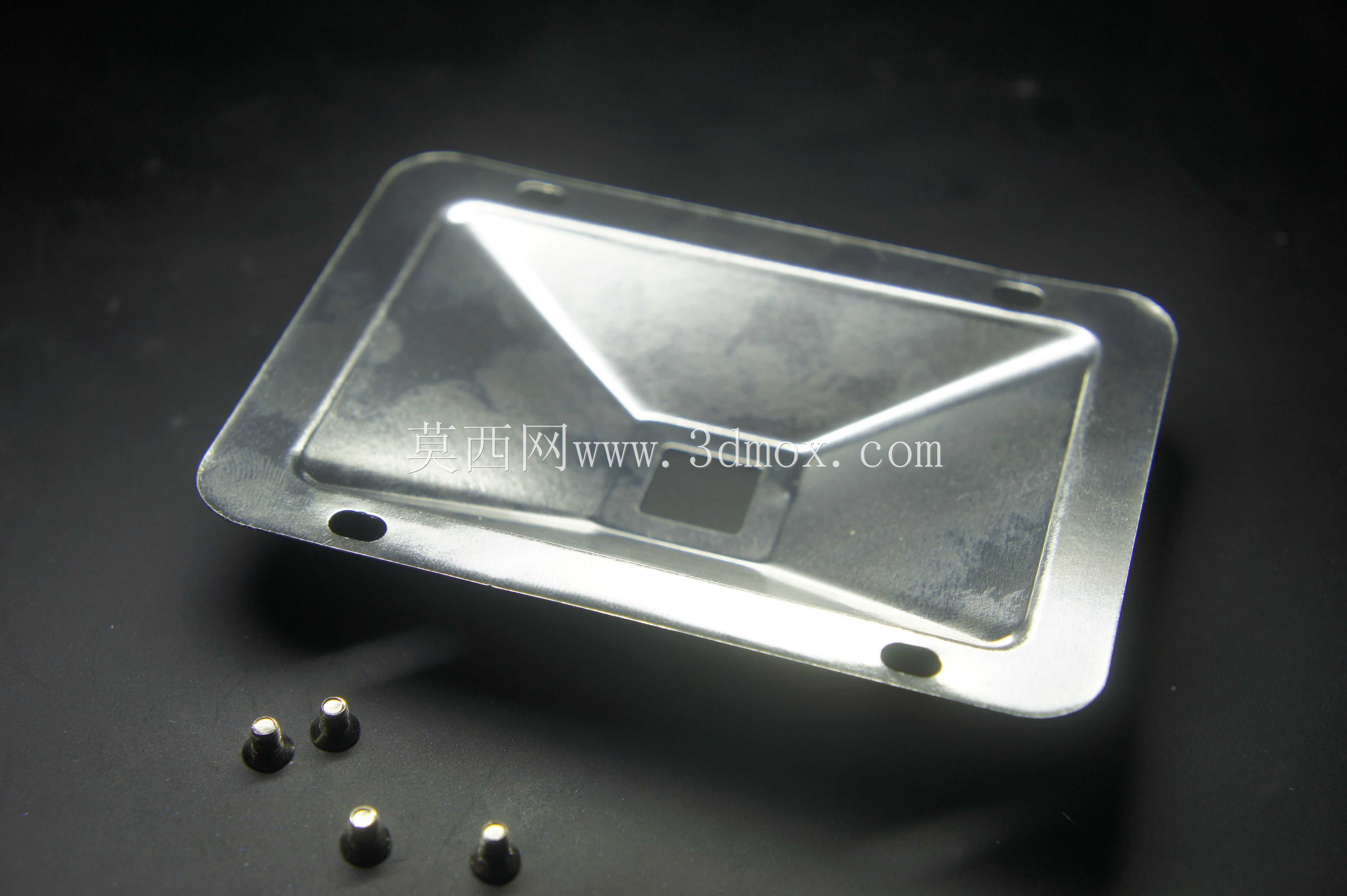

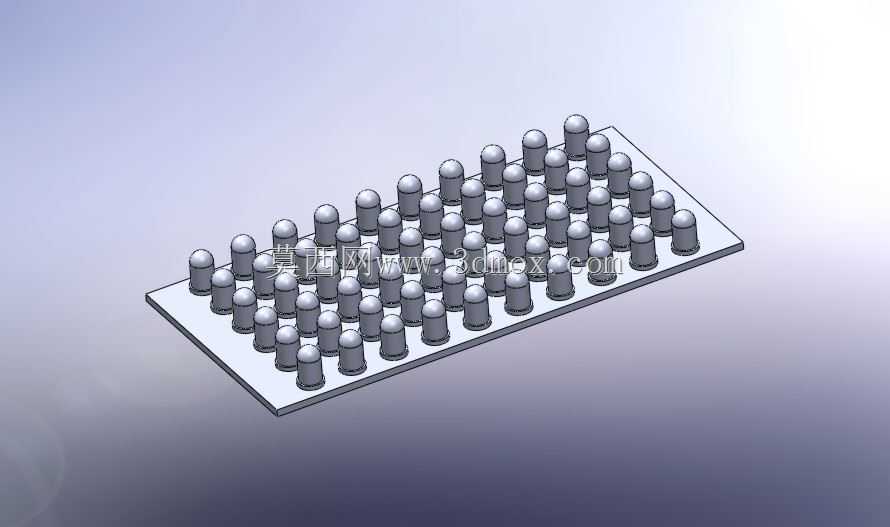

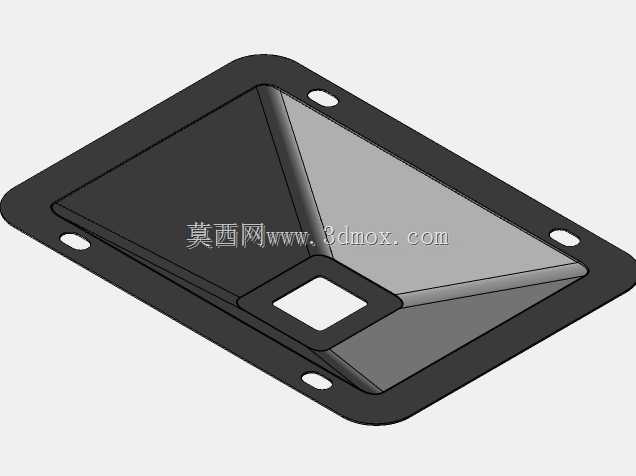

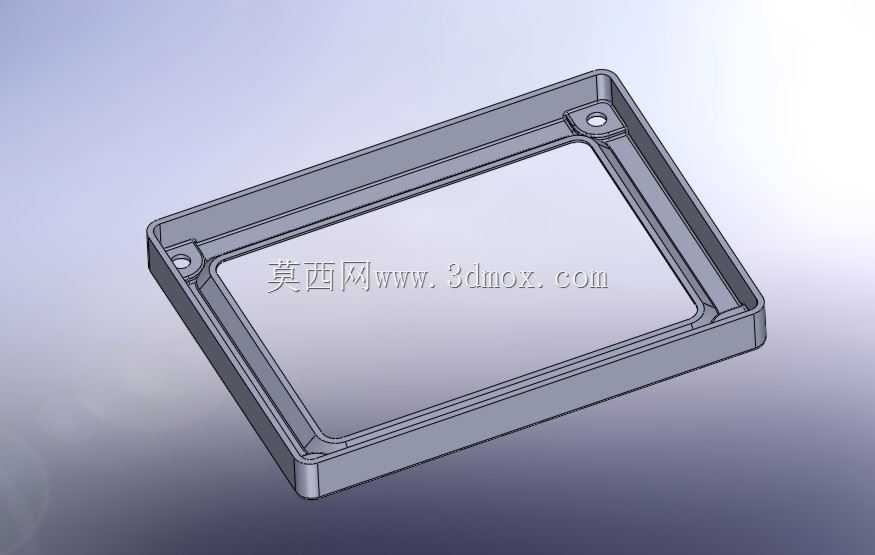

　　密封结构的设计上，外框与透光面板之间预留了环形密封胶条的安装槽，胶条压缩量设计为截面厚度的30%，既可以保证户外使用时的防水防尘能力，又不会因为压缩量过大导致装配时面板受力不均出现开裂。光源层采用的COB封装光源，相比传统分立灯珠排布的设计，出光均匀度更高，混光效果更好，不会出现明显的灯珠颗粒感，配套的反光结构可以将光线辐射角度控制在120度范围内，兼顾大区域覆盖的同时减少不必要的光浪费。

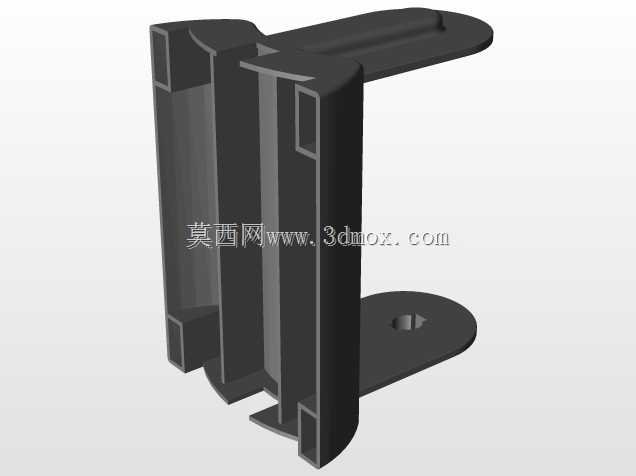

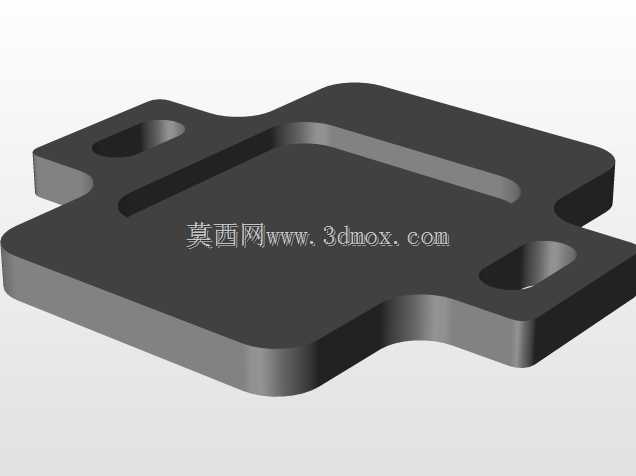

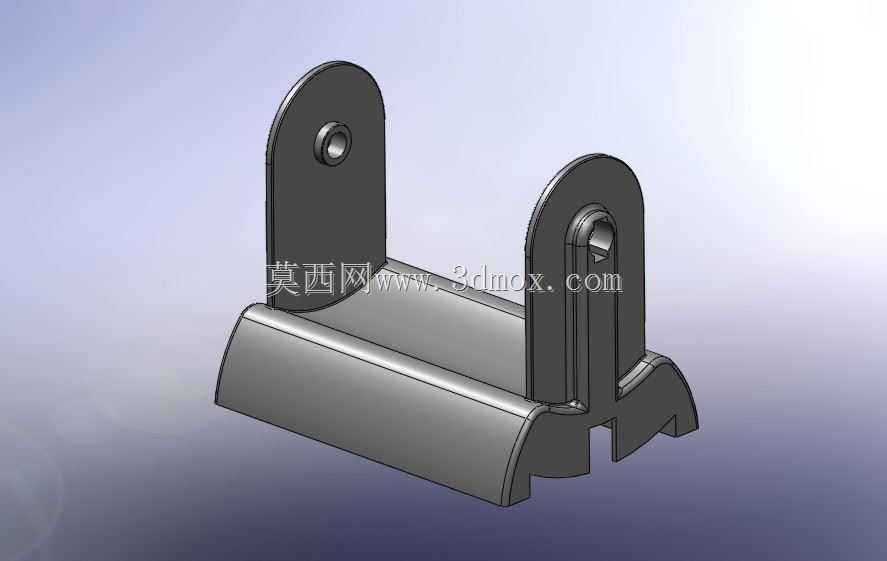

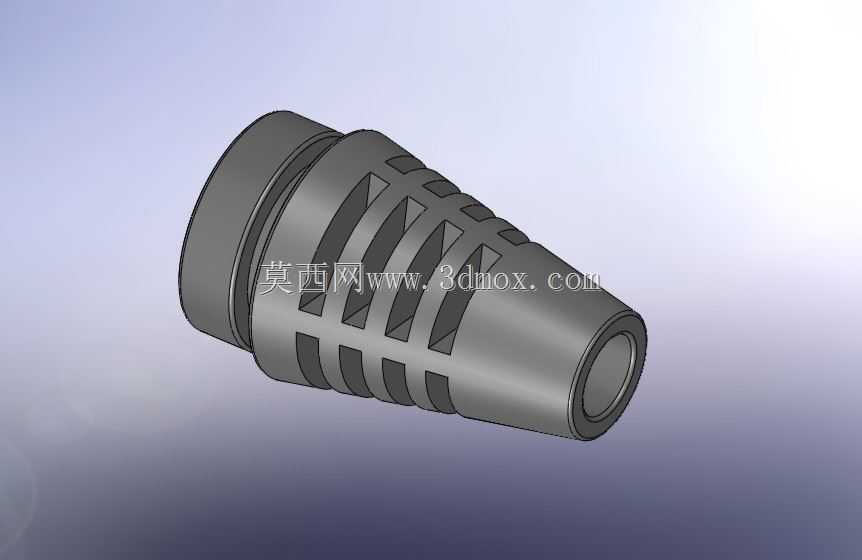

　　安装边界方面，整套灯具的外框采用标准方形结构，背部预留了通用的挂装孔位，可以直接适配市面常见的吊装、壁挂安装支架，不需要额外定制转接件；内部走线全部预留了走线槽位，避免装配时线材被层间结构挤压破损，驱动电源的安装位预留了足够的空间，兼容不同功率规格的隔离驱动，方便根据实际照明亮度需求替换对应参数的驱动元件。

　　整套结构的零件全部采用常见的注塑、冲压工艺加工，没有特殊的异形结构，开模成本可控，装配流程简单，不需要专用工装就可以完成整机组装，适合批量生产；各层零件的定位结构全部做了防呆设计，不会出现装反、错位的问题，组装时的对位效率比无定位结构的设计提升40%以上，同时后期维护拆解也十分方便，只需要拧下底部的固定螺丝就可以逐层拆开更换损坏的元件，不需要暴力破坏外壳结构。
