移动显微镜精密传动组件结构设计

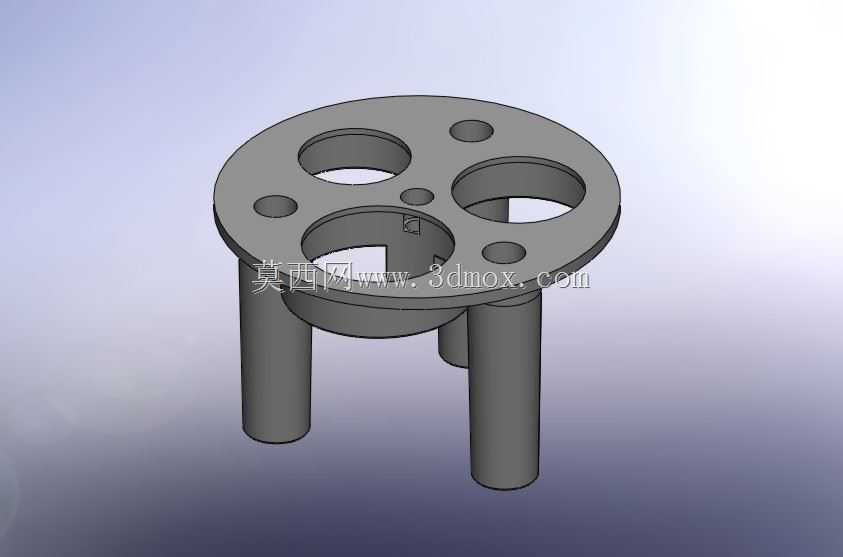

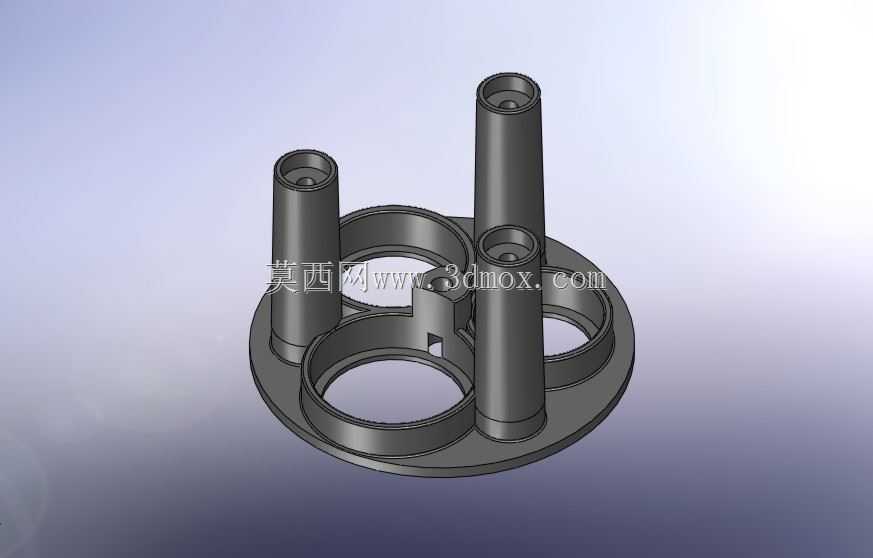

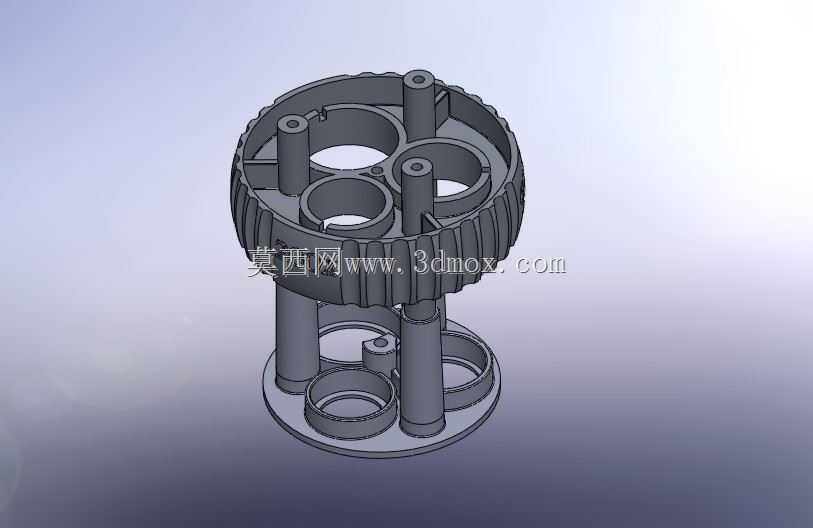

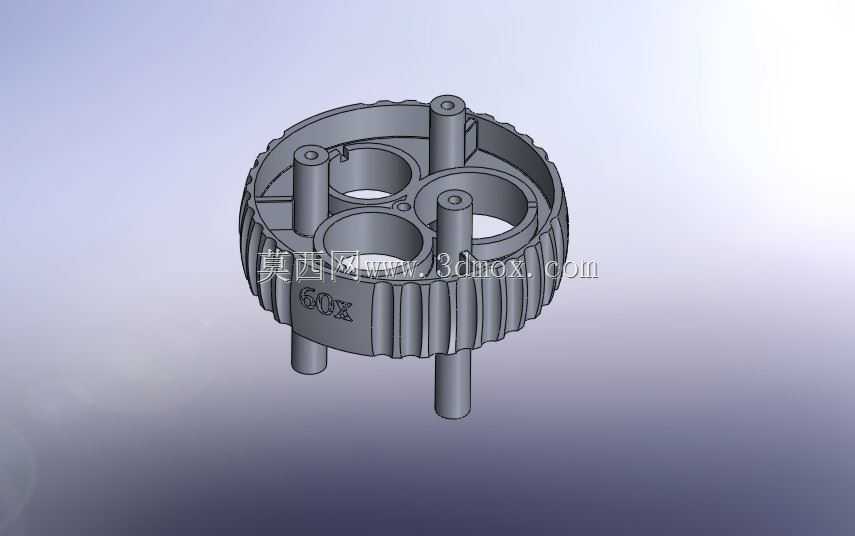

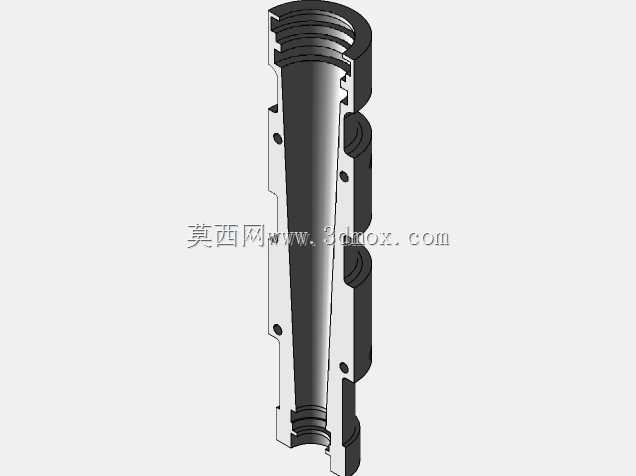

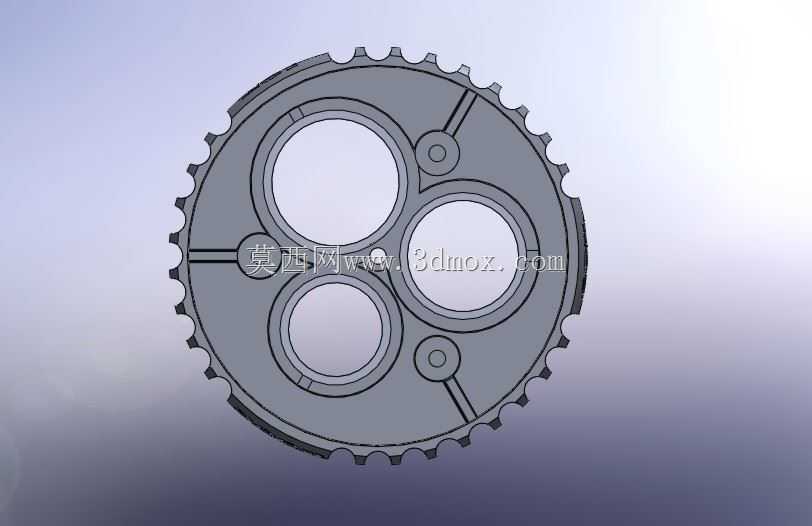

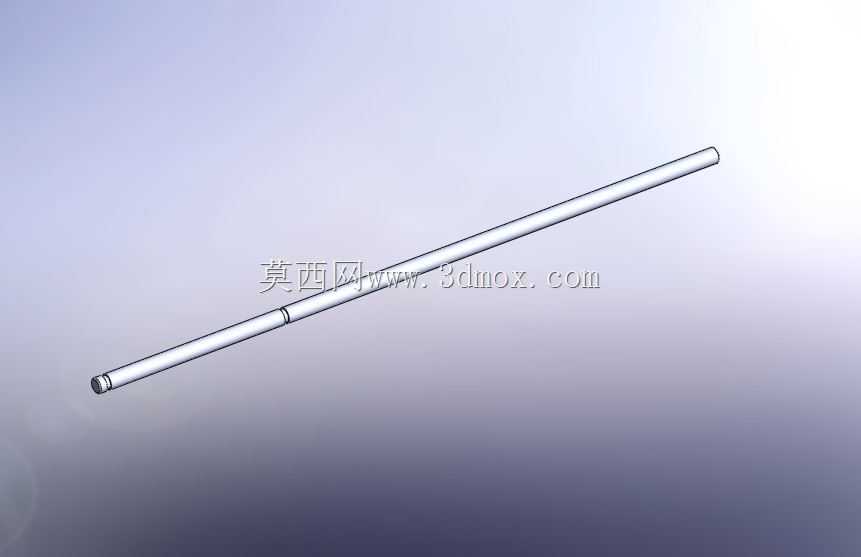

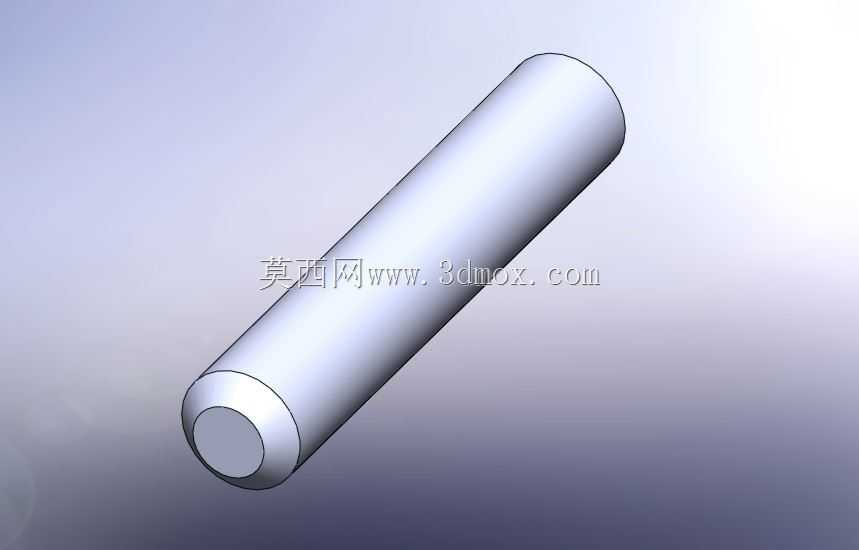

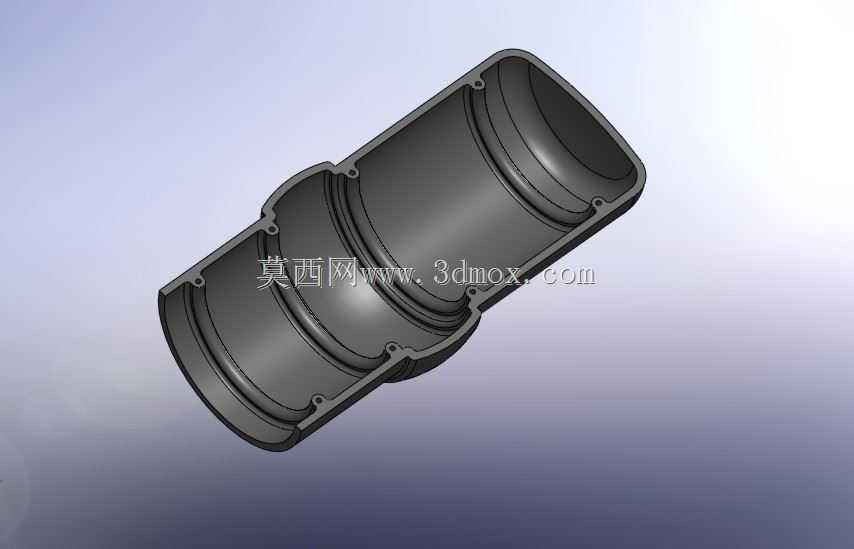

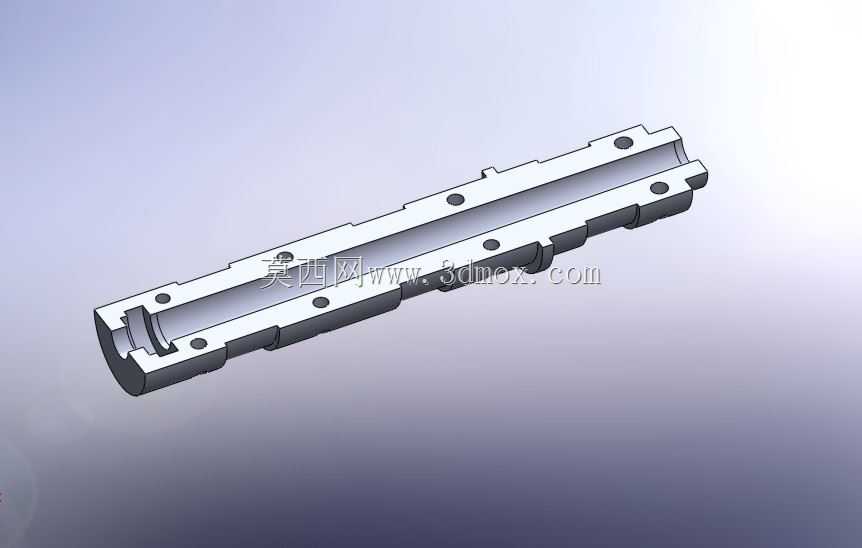

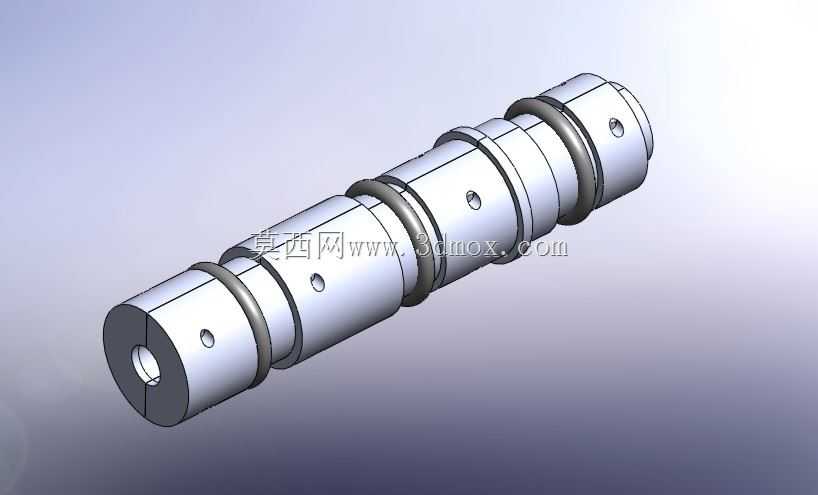

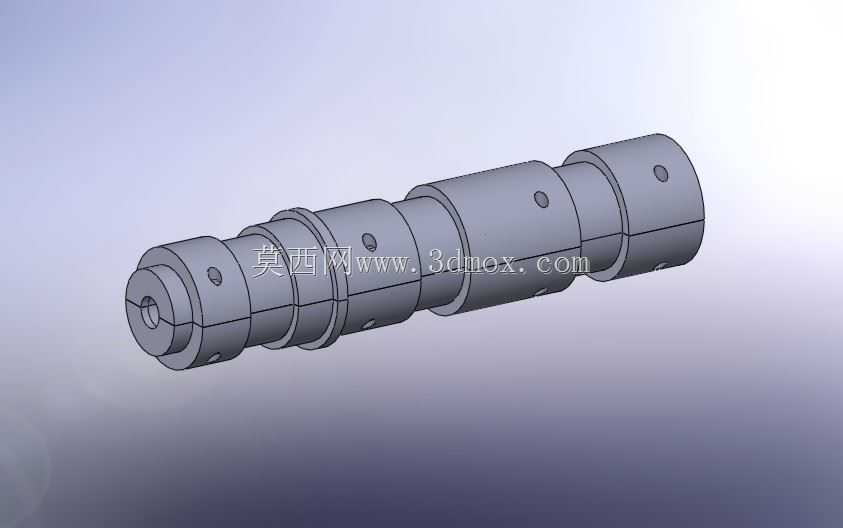

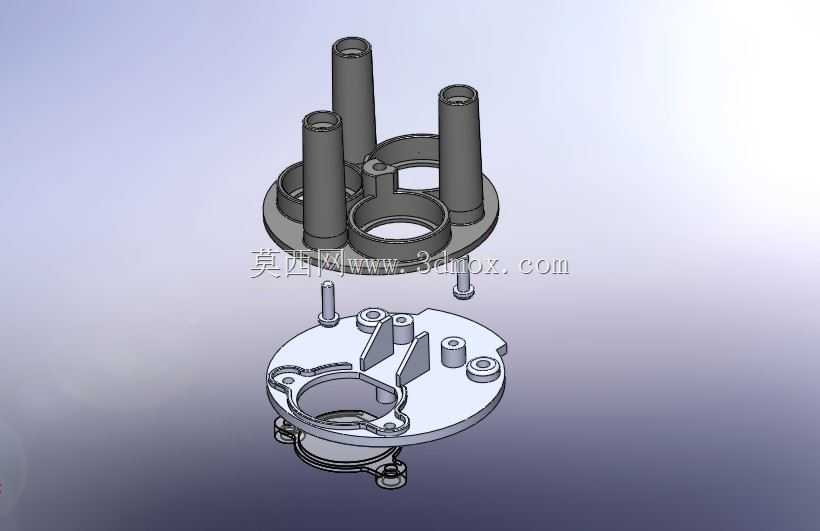

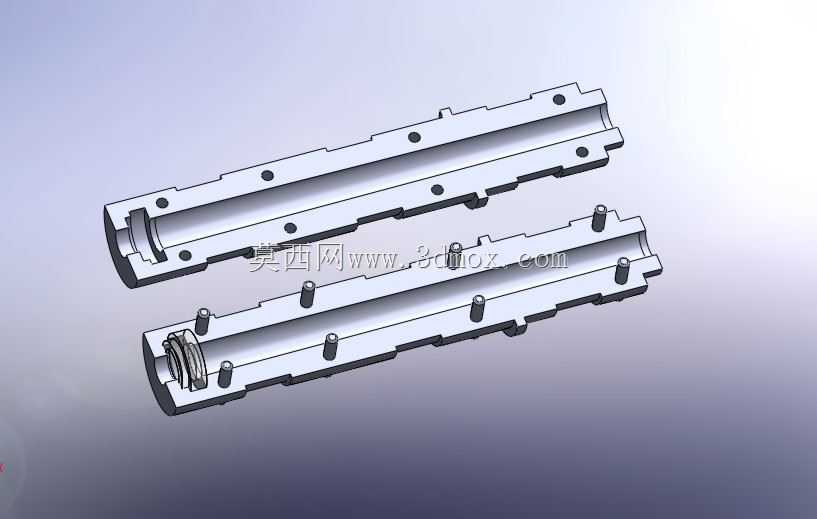

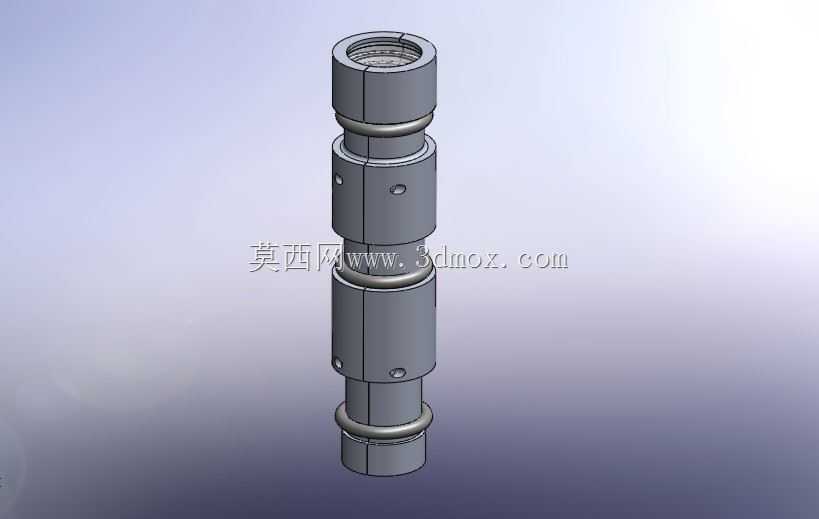

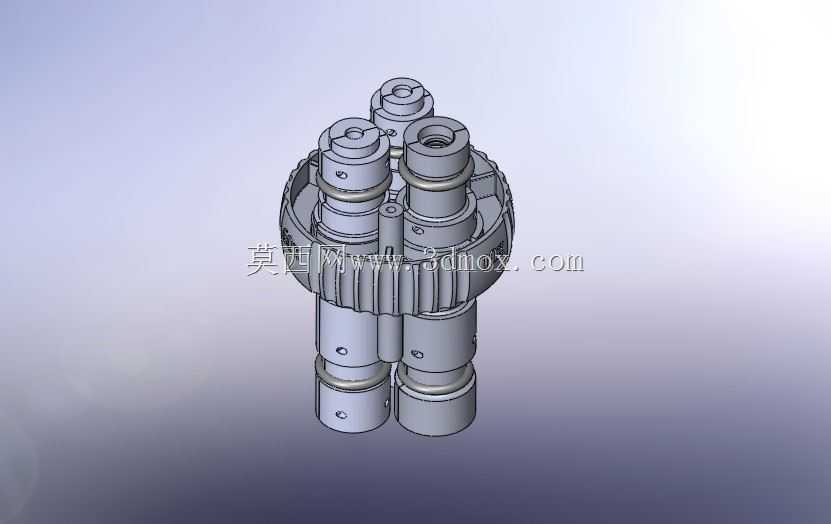

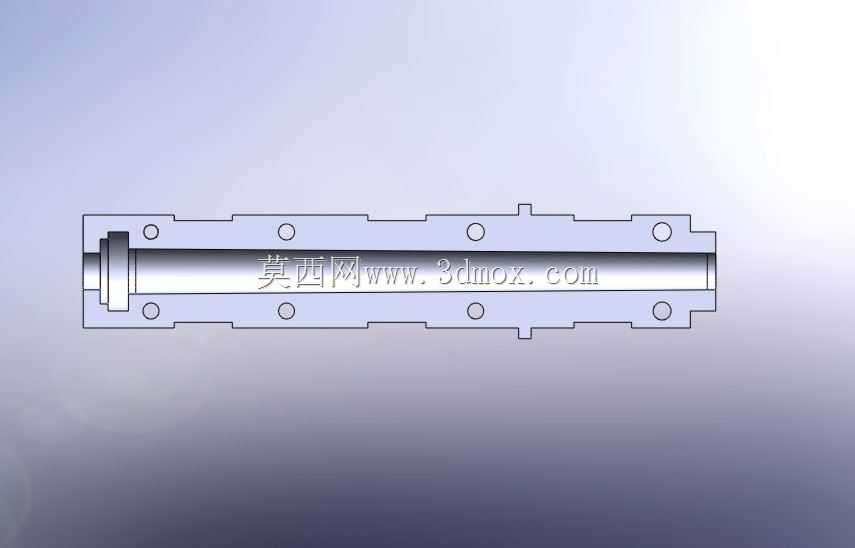

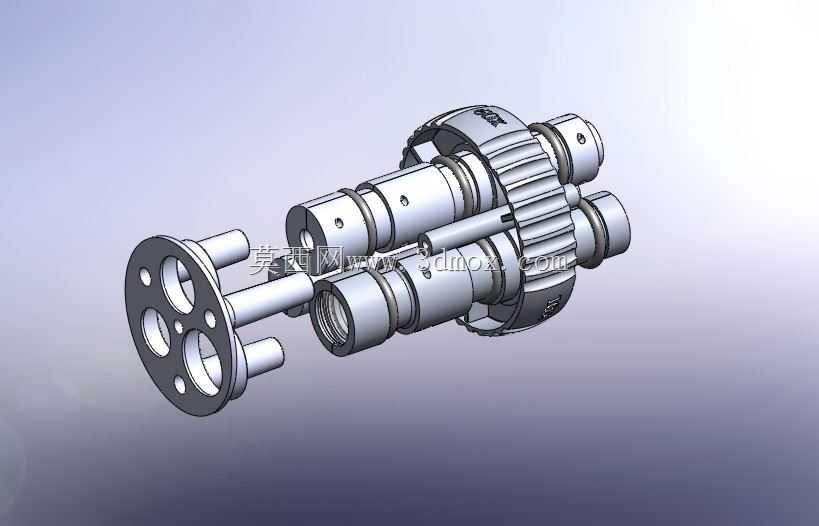

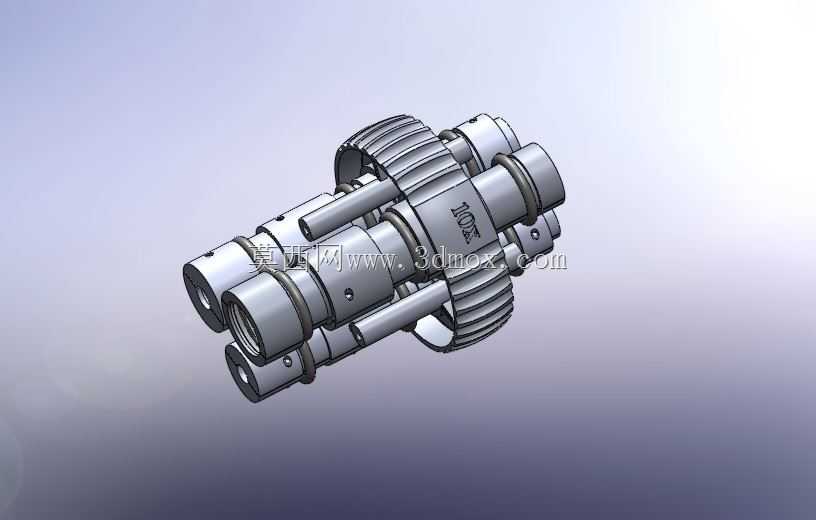

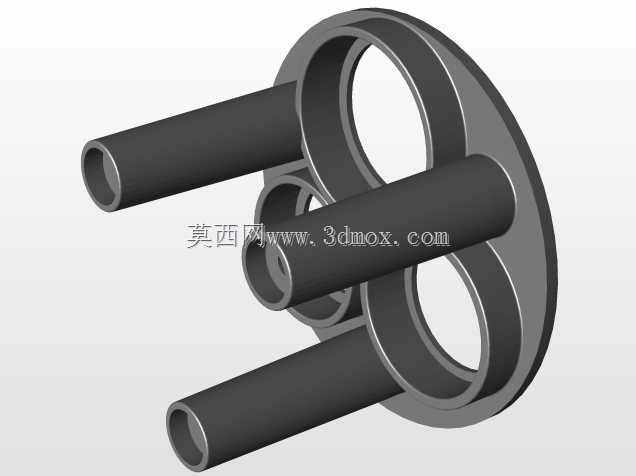

　　这套精密传动组件主要配套便携式移动显微观测设备使用，在现场金相检测、户外材料失效分析、精密工件原位尺寸核验等场景中承担核心传动功能，区别于台式显微镜的固定安装结构，该组件需要在有限的设备内部空间内完成多组镜筒的同步调焦、倍率切换动作，同时要兼顾户外携带时的抗冲击性能，避免运输过程中传动副出现错位卡滞。从结构布局来看，组件采用同轴多轴嵌套设计，中心主轴承担倍率切换的旋转传动，周边平行布置的三根光轴负责镜组的轴向进给导向，轴系配合间隙控制在微米级，既保证调焦时的顺滑无卡顿，又能避免镜组倾斜带来的观测视场偏移。外侧配套的渐开线圆柱齿轮采用小模数设计，齿部做了等强度修形，在手动调节旋钮输入扭矩时，能将动力均匀传递到各进给轴，

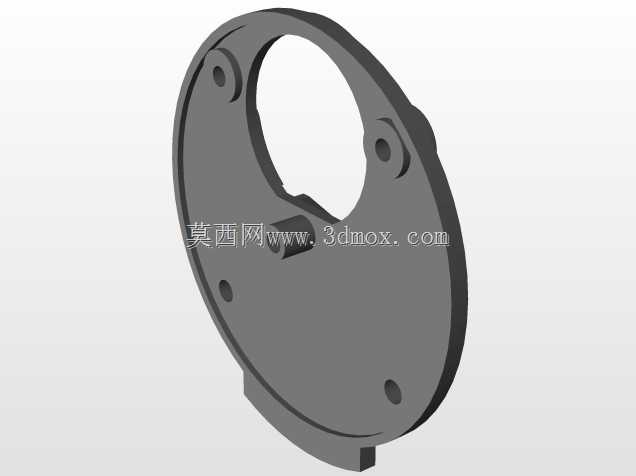

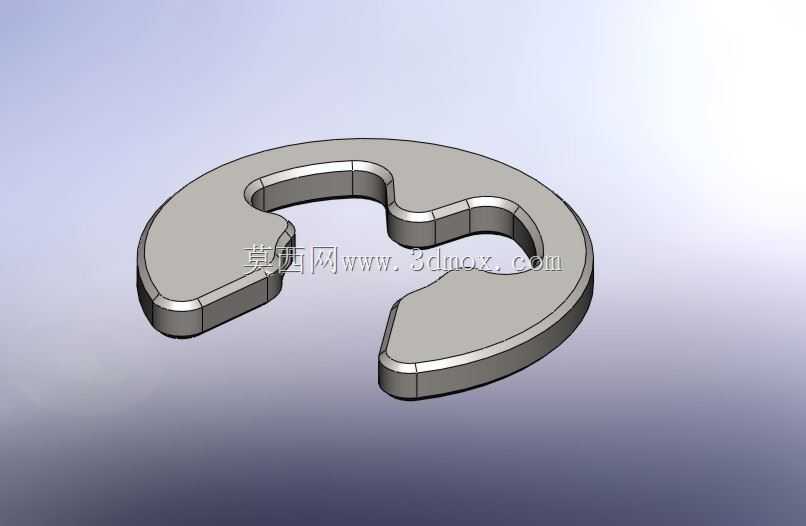

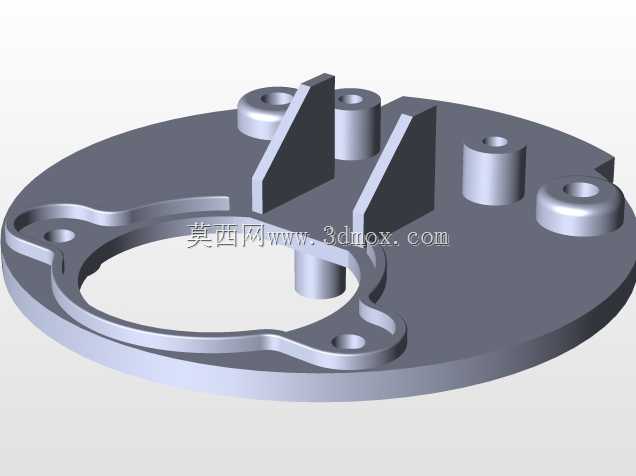

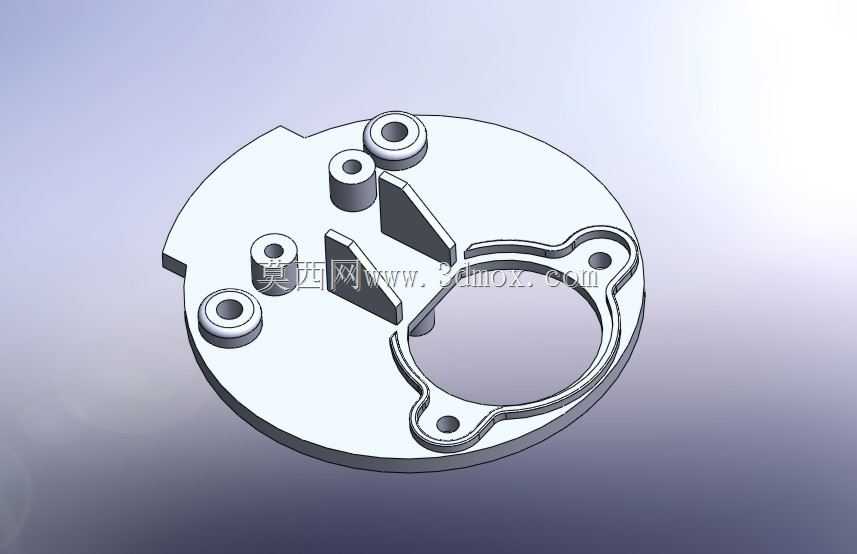

　　不会出现单轴受力不均导致的偏载问题。设计阶段优先考虑了安装边界的适配性，组件整体外径控制在常规手持观测设备的握持尺寸范围内，轴向长度预留了前后端镜组安装的接口位，所有轴端都设计了标准卡簧槽，装配时不需要额外定制紧固件，直接采用标准轴用挡圈就能完成轴向限位，降低后续批量装配的工艺复杂度。轴系表面做了硬质氧化处理，在频繁往复调焦的使用场景下，能降低导向面的磨损速率，延长设备的免维护周期。齿轮与轴的连接采用小间隙平键配合，既保证扭矩传递的可靠性，又能在设备受到意外跌落冲击时，通过键连接的微小形变吸收部分冲击能量，避免齿轮断齿或者轴系变形。组件上预留的多个径向定位孔，可直接与设备外壳的内部定位柱配合，不需要额外设计复杂的安装支架，

　　能有效压缩设备的整体壁厚，控制整机重量，满足户外移动使用时的便携要求。在传动比匹配上，齿轮组的减速比设置兼顾了调节精度与调节效率，粗调时转动旋钮可快速完成大范围焦距调整，微调时借助减速比的放大作用，能实现微米级的焦距微调，满足高倍镜下的观测清晰度要求。所有滑动配合面都设计了微小的储油槽，装配时填充低温润滑脂，即使在冬季户外低温环境下使用，也不会出现润滑脂凝固导致的调节阻尼变大问题。
