双列链式载货升降输送设备结构设计

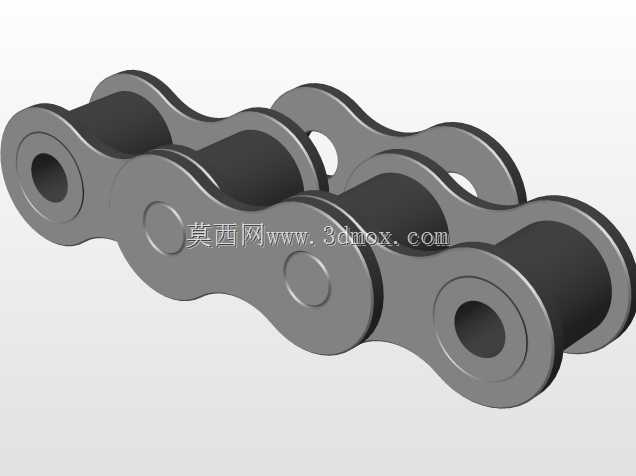

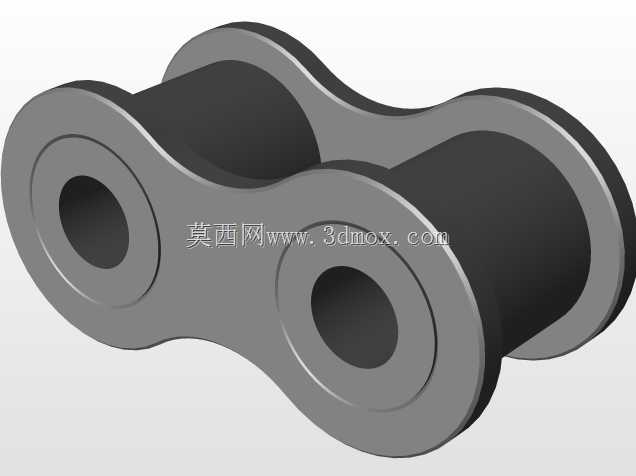

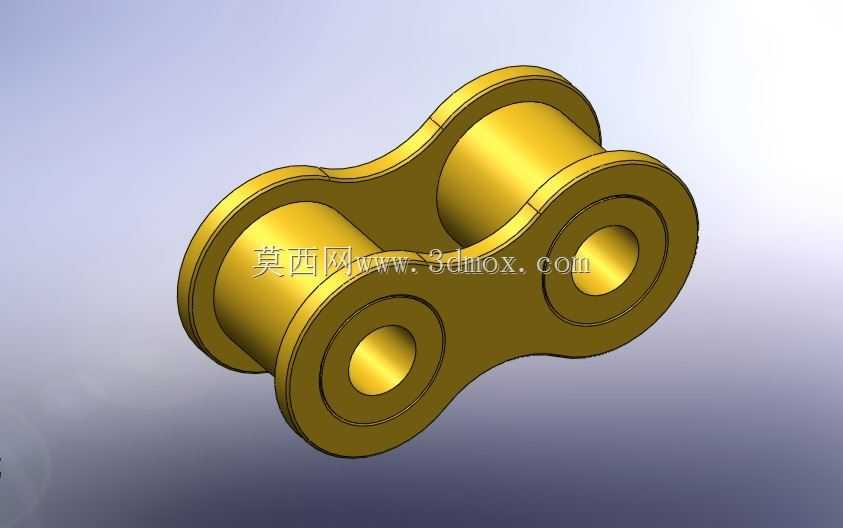

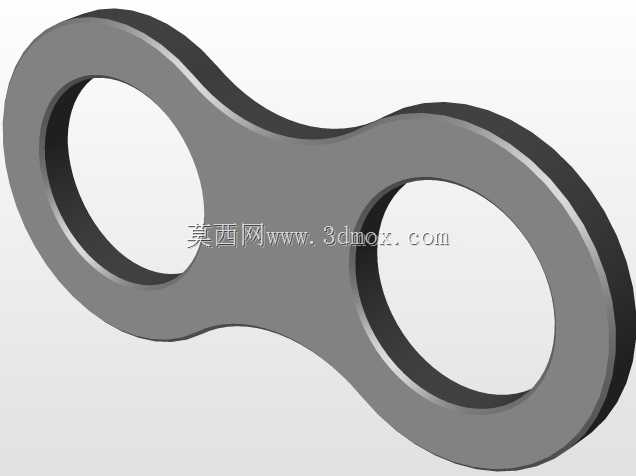

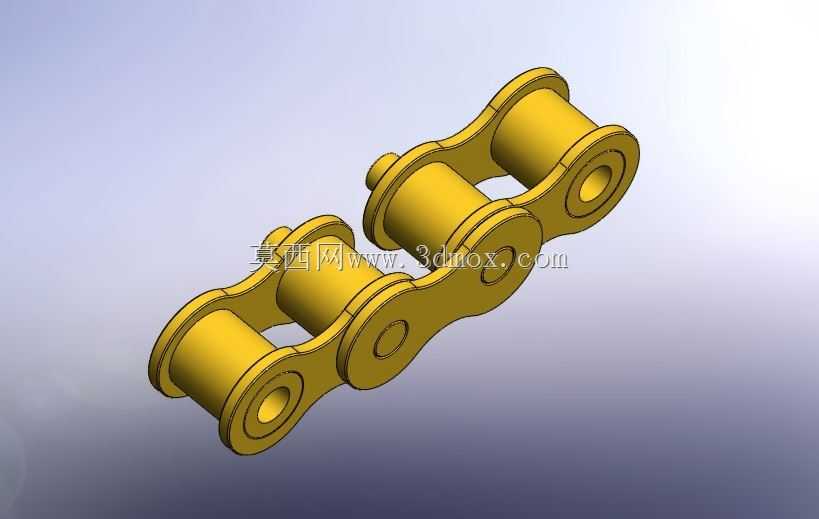

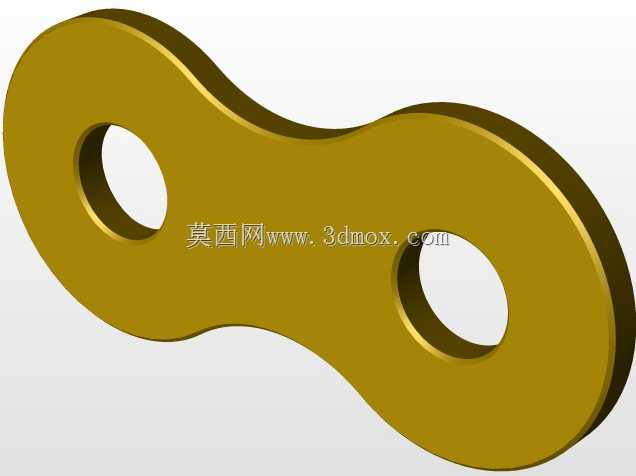

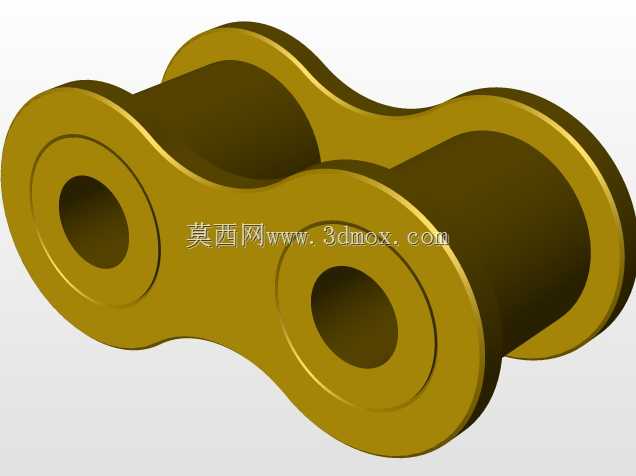

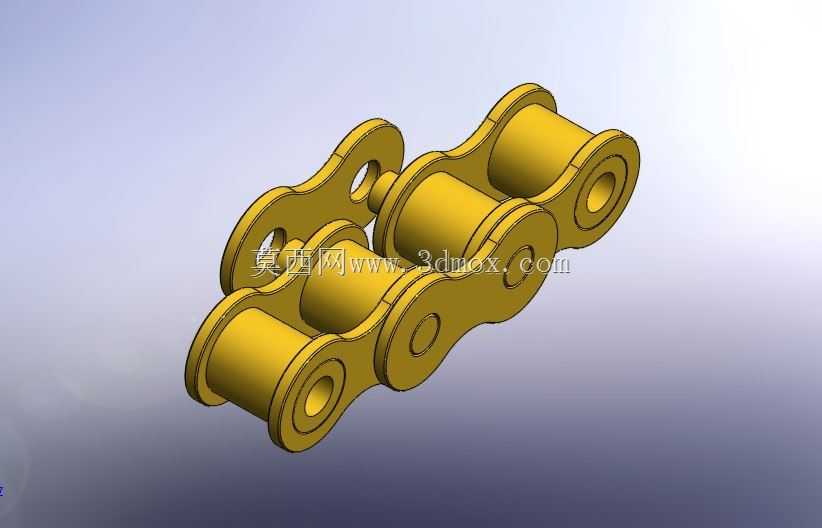

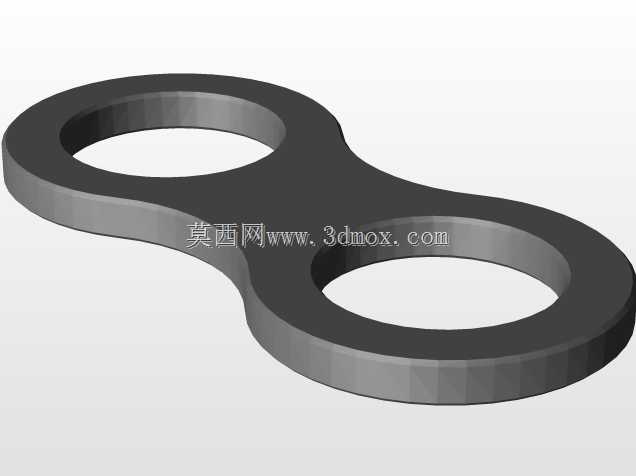

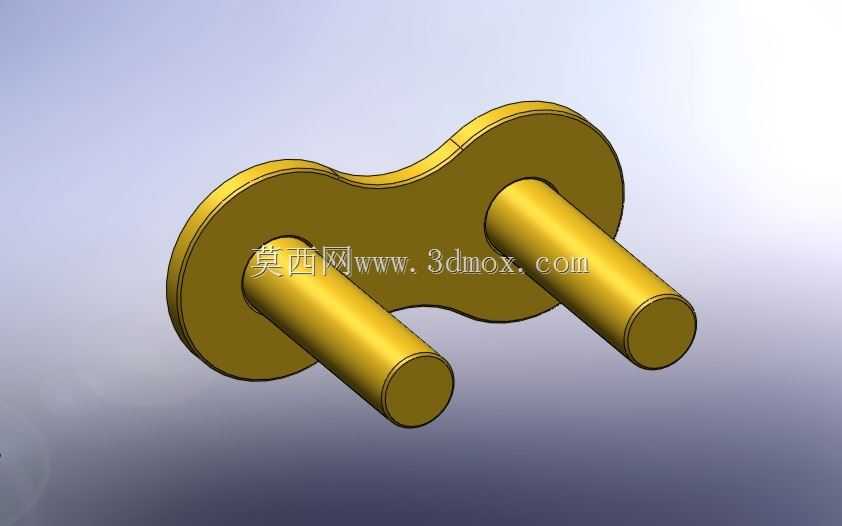

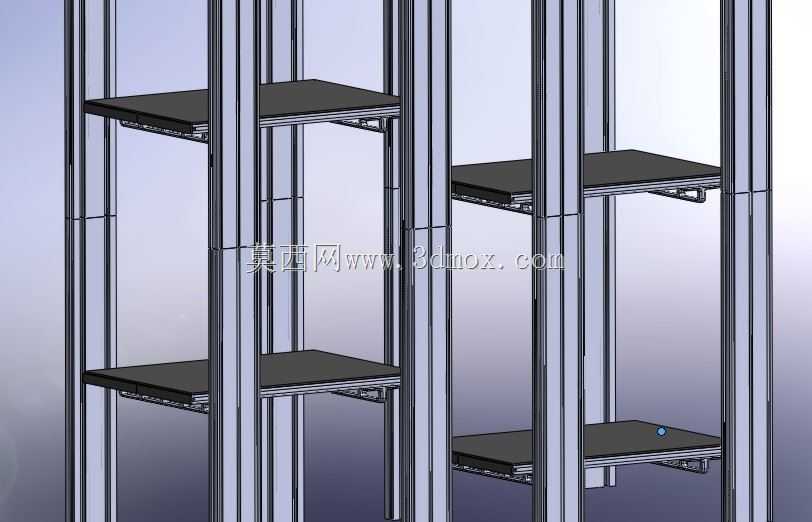

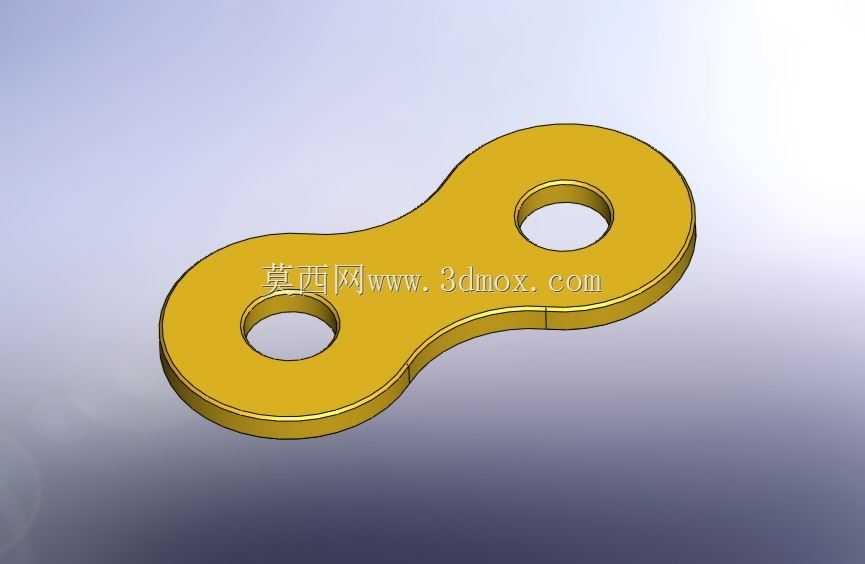

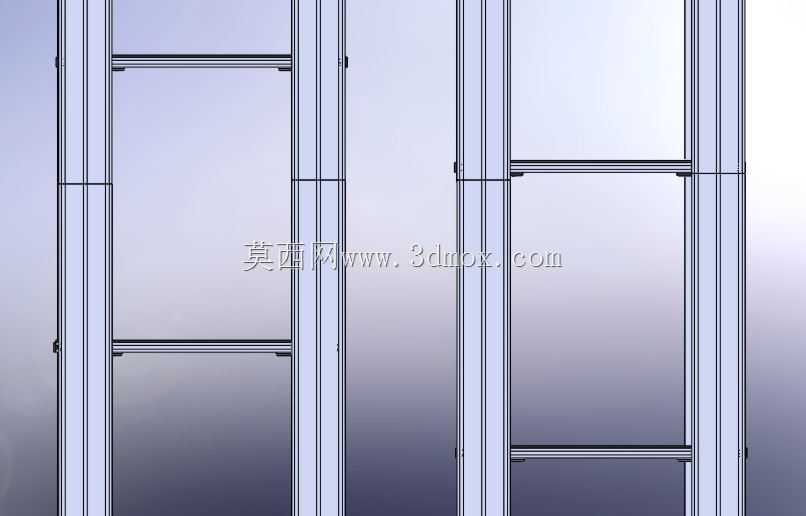

　　在仓储物流、车间工序间物料转运的场景里，垂直输送环节的稳定性直接决定了整条产线或者仓储分拣系统的运转效率，这款双列相邻轴布局的链式载货升降结构，就是针对连续高频次载货输送需求做的重构设计。不同于常规单立柱或者单链条驱动的升降设备，这款结构采用双列平行轴的链条传动布局，两套独立的载货台沿着铝型材搭建的立式框架做同步往复升降，能在不额外占用过多横向安装空间的前提下，把垂直方向的输送节拍压缩近一半，适配多楼层、多工位的连续物料转运需求。设计阶段首先锚定的是常规轻型载货场景的负载边界，每层载货台的额定承载设定在40-60公斤区间，刚好覆盖电商仓储拆零拣选、车间轻型零部件工序转运、包装线成品垂直输送这类常见的轻型物料输送场景，

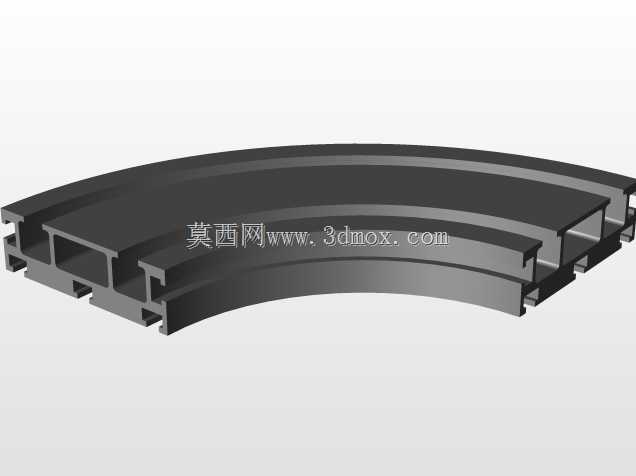

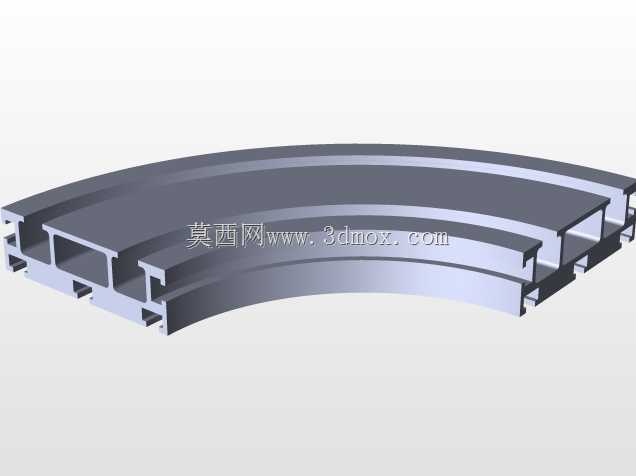

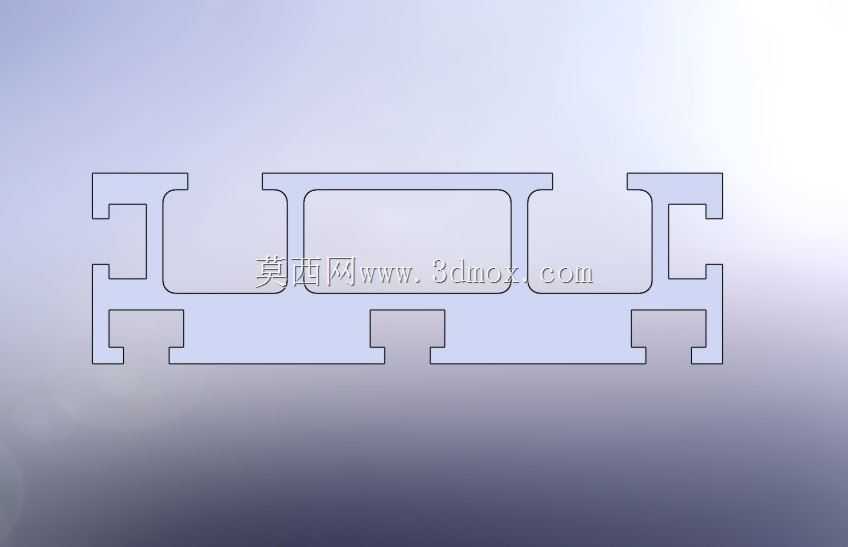

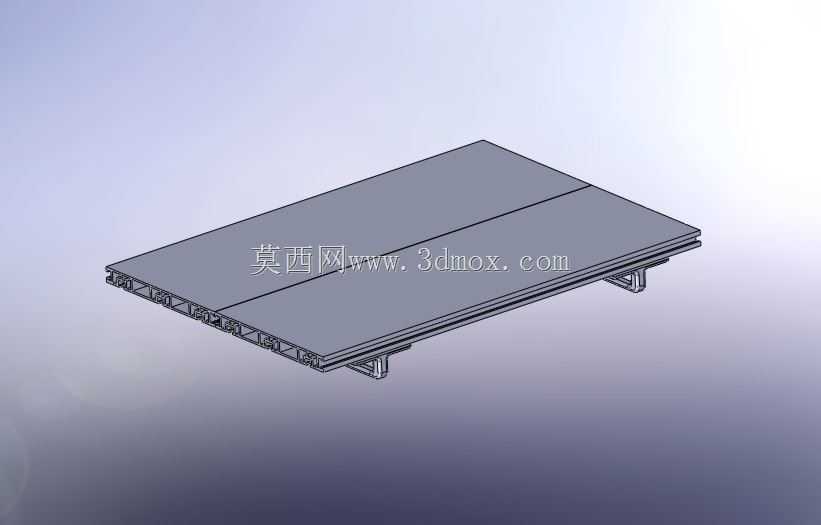

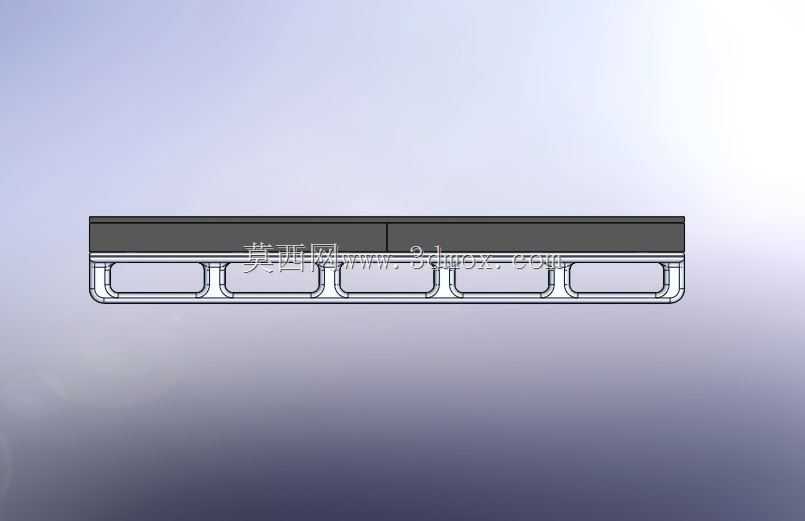

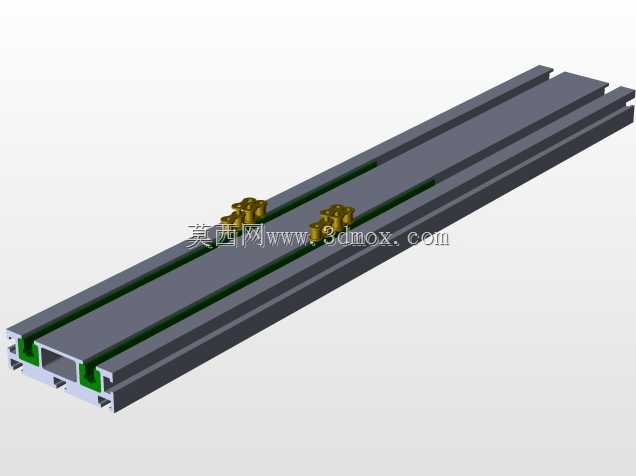

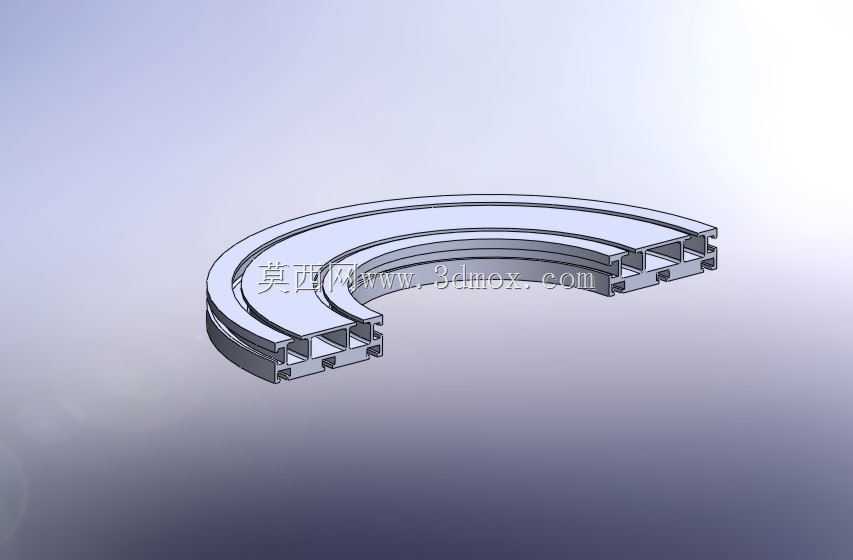

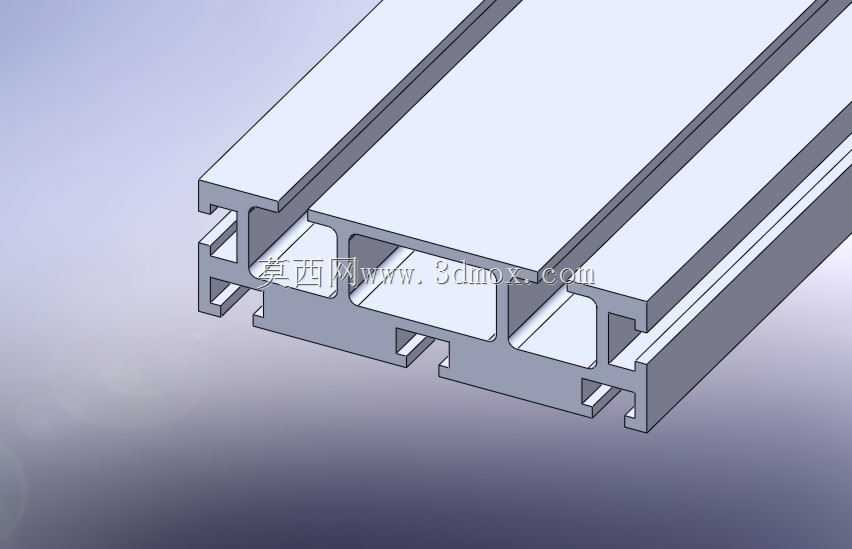

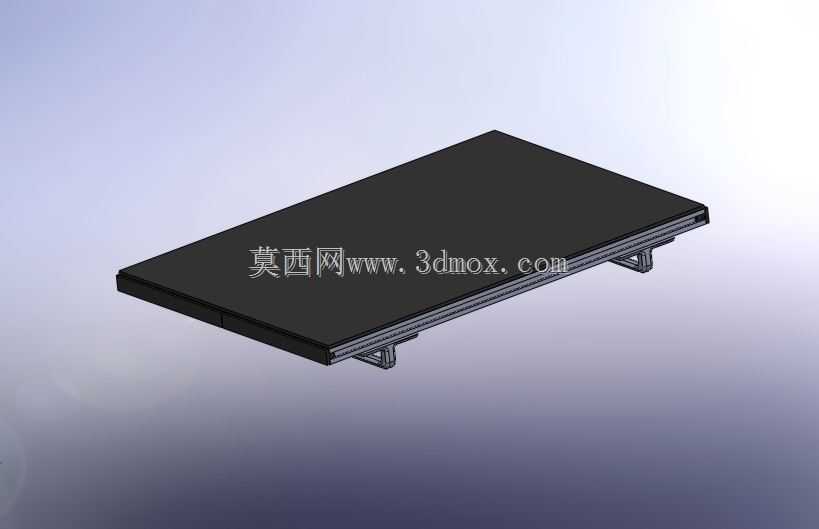

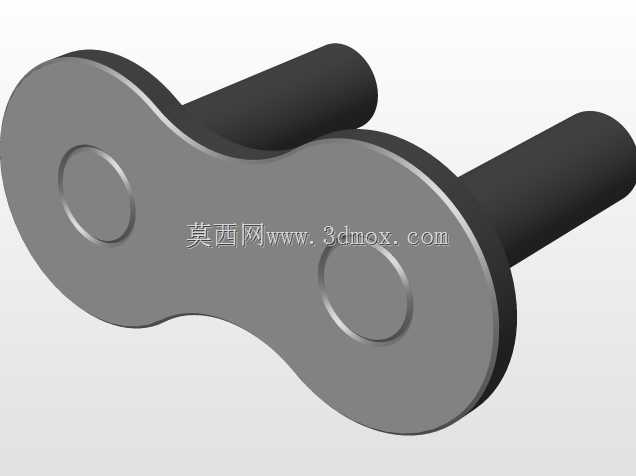

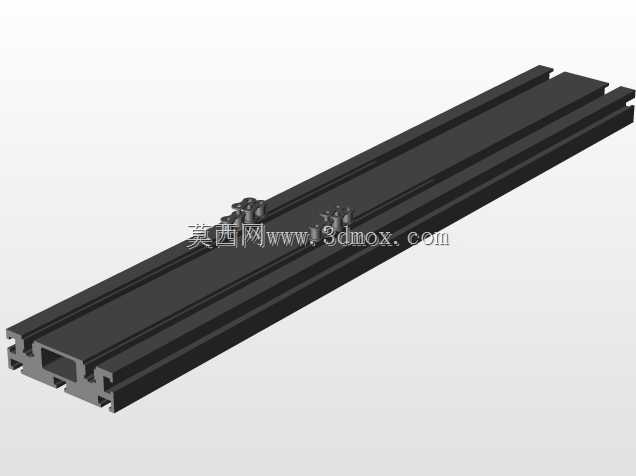

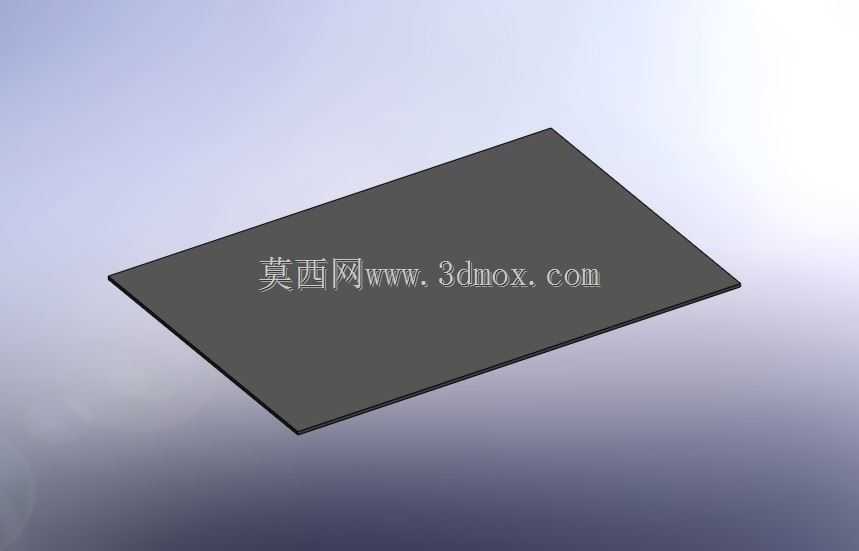

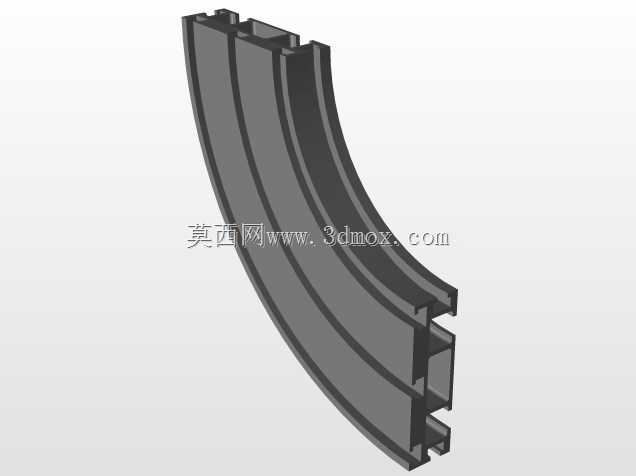

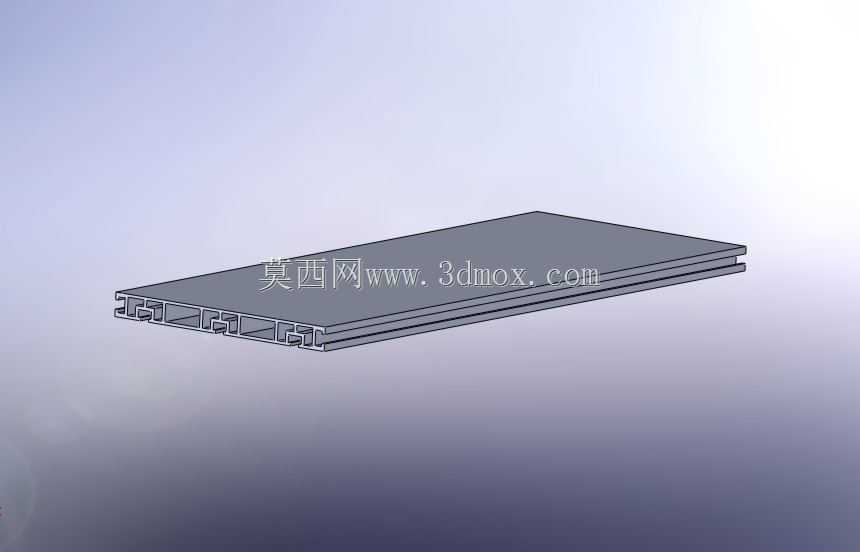

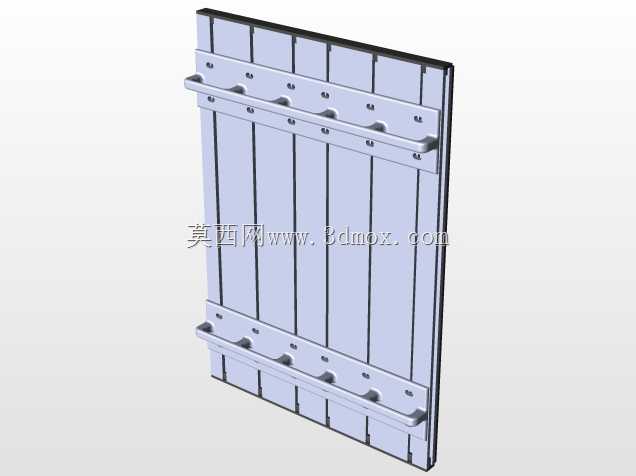

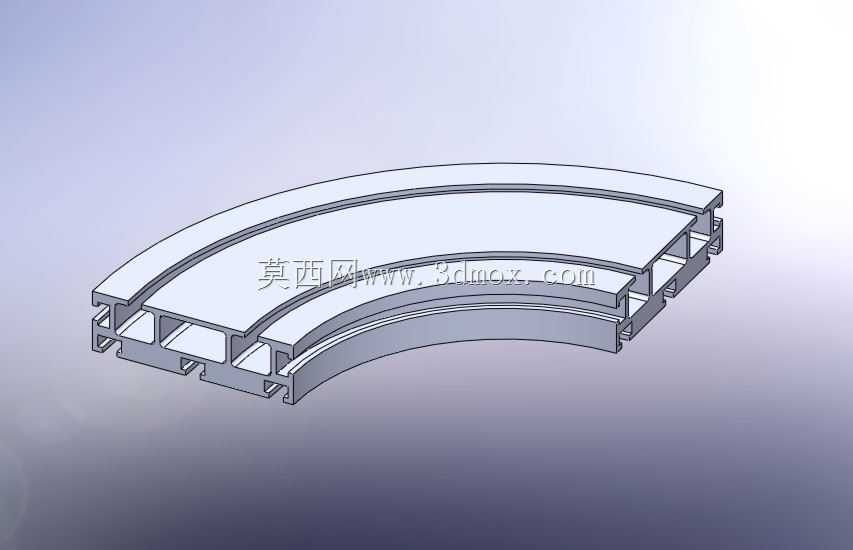

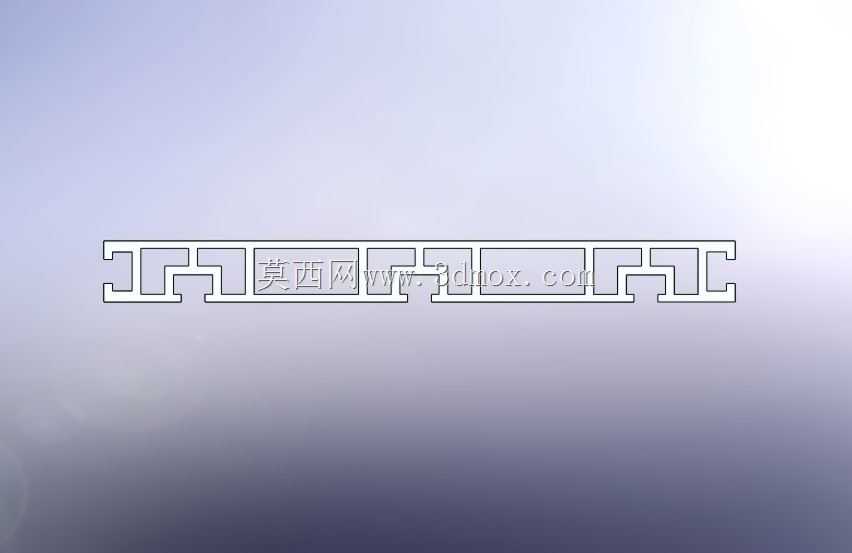

　　不会因为冗余设计造成材料浪费，也不会因为承载余量不足导致长期运行的结构疲劳。整体框架采用工业铝型材拼接搭建，安装边界可以根据现场的井道或者预留安装空间做模块化调整，立柱的型材选型兼顾了刚性和装配便捷性，不需要复杂的焊接工序，现场通过标准连接件就能完成主体框架的组装，大幅降低现场安装的调试周期。载货台采用平板式结构，台面做了防滑限位设计，避免升降过程中物料滑落，传动侧的链条张紧结构布置在框架底部，日常维护的时候不需要登高作业就能完成张紧度调整和易损件更换。两套相邻的升降轴独立运行又通过电控系统做互锁，避免两个载货台在运行过程中出现干涉，哪怕其中一套传动系统出现故障，另一套也能临时承担基础的输送任务，不会造成整条输送链路完全瘫痪。

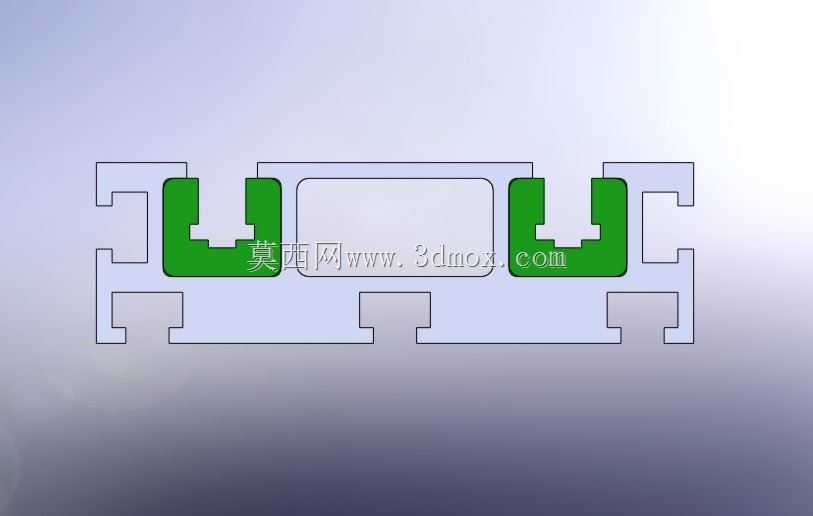

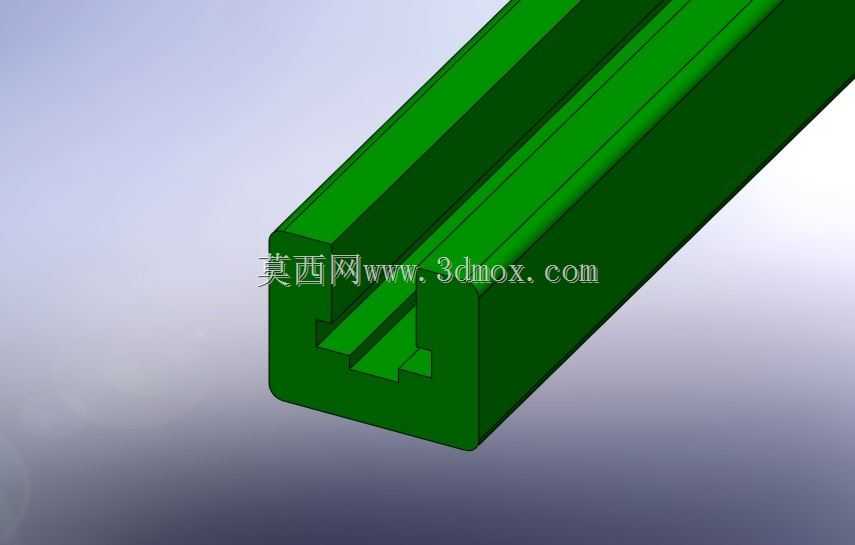

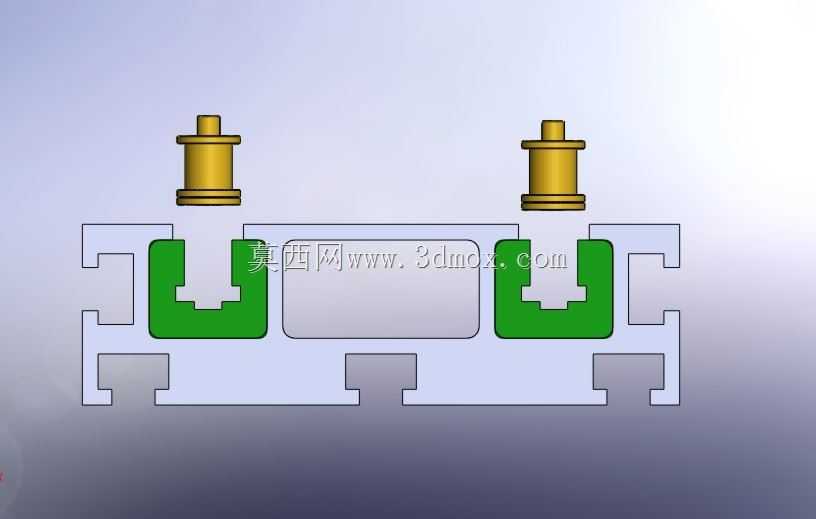

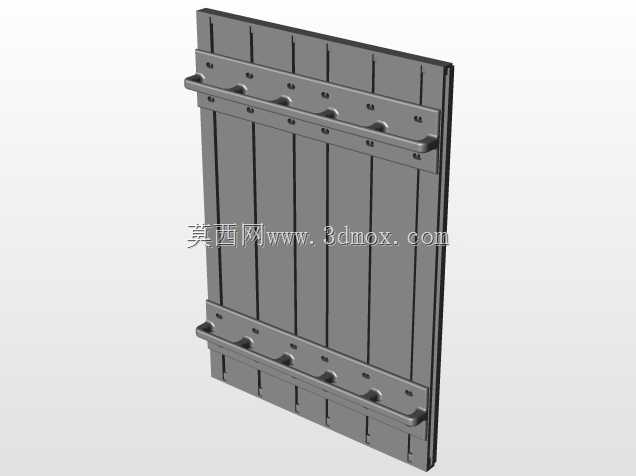

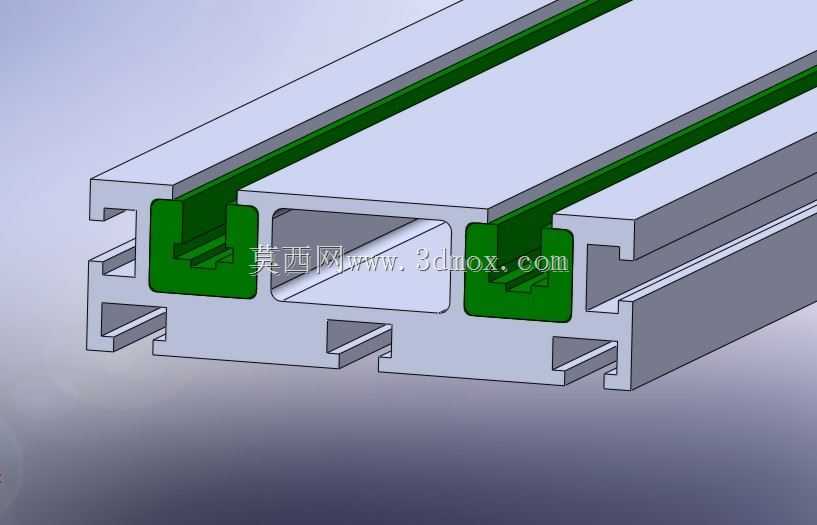

　　设计过程中特意规避了传统升降机单工位等待的痛点，双载货台的布局可以实现一个载货台在上层工位卸料的同时，另一个载货台在下层完成装料，往复循环的过程中几乎没有无效等待时间，非常适合对输送节拍有要求的连续作业场景。结构上所有的传动部件都做了内嵌式布置，避免外露的传动部件带来的安全隐患，框架外侧可以根据现场需求加装防护网或者防护板，满足车间安全生产的规范要求。导向结构采用型材内置的导向轮配合导轨，升降过程的晃动量控制在极小范围内，哪怕输送易碎类的轻型货品，也不会因为运行晃动造成货品破损。
