仿大蒜造型带盖炖菜盛汤容器结构设计

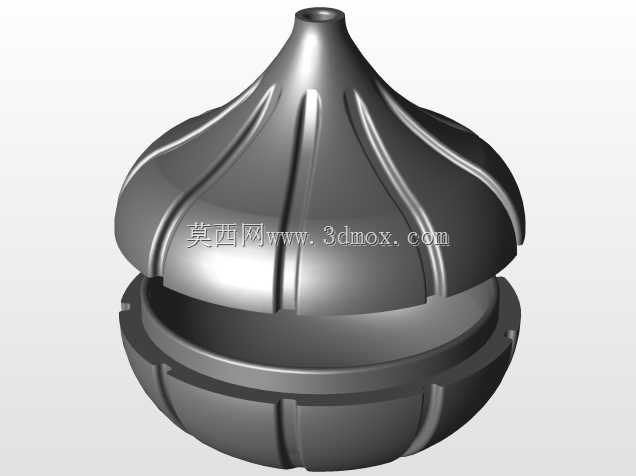

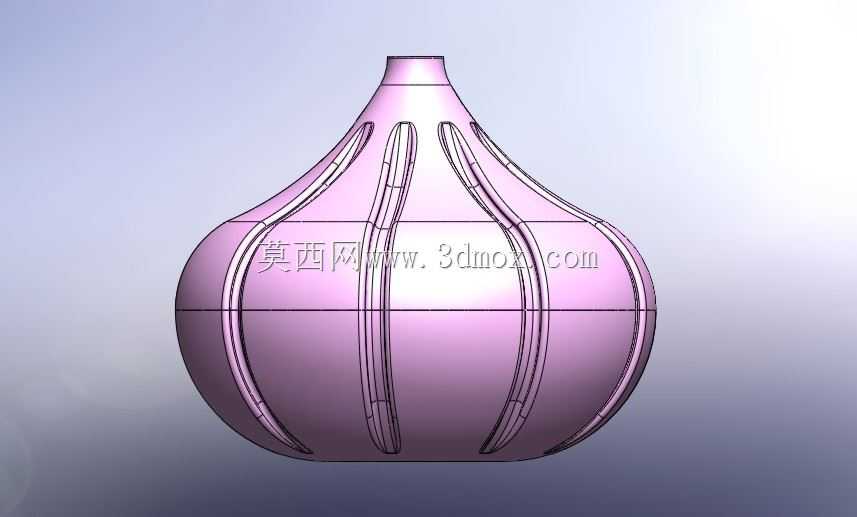

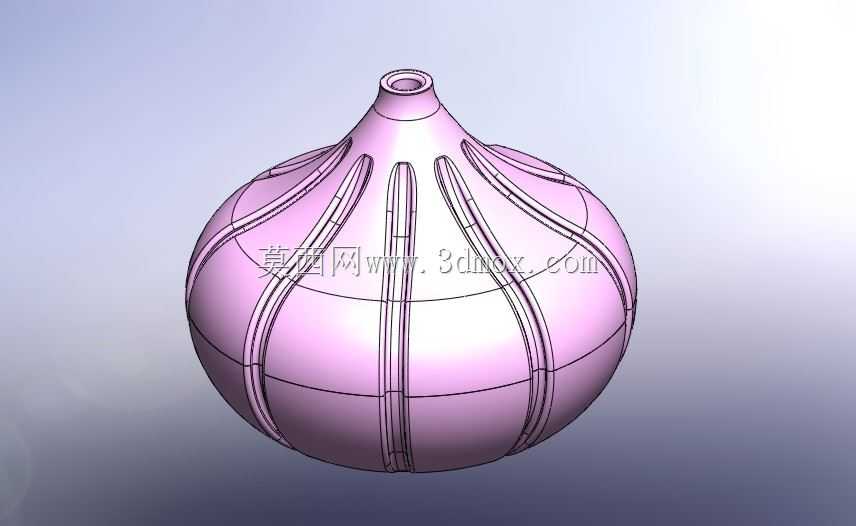

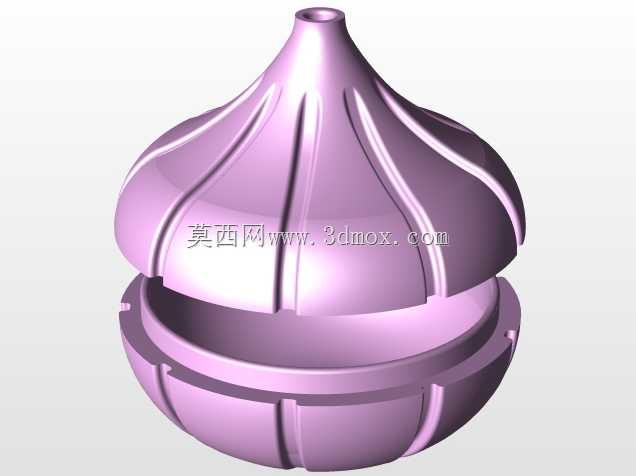

　　日常餐饮场景里，带盖盛具的核心需求集中在保温防溅、握持防滑、开合便捷几个维度，这款仿大蒜造型的带盖炖菜盛具，正是从日常使用的痛点出发做的结构优化。先看实际使用场景，不管是家庭日常炖制甜品、汤品，还是餐饮门店位上的炖菜、例汤，这类带盖盛具都需要兼顾上桌后的展示性与使用时的实用性，普通光面圆碗搭配平盖的设计，一方面盖体容易因蒸汽顶起滑落，另一方面光滑外壁在盛放热食时容易打滑，端拿过程中存在烫伤风险，同时平盖与碗口的配合如果间隙控制不当，很容易出现密封不足漏汤、或者配合过紧开盖费力的问题。这款盛具的设计思路，直接借鉴大蒜的分瓣外形做外壁的竖向凸筋结构，这些凸筋并非单纯的造型装饰，首先在端拿时，竖向的凸起结构能增加手指与容器外壁的摩擦力，

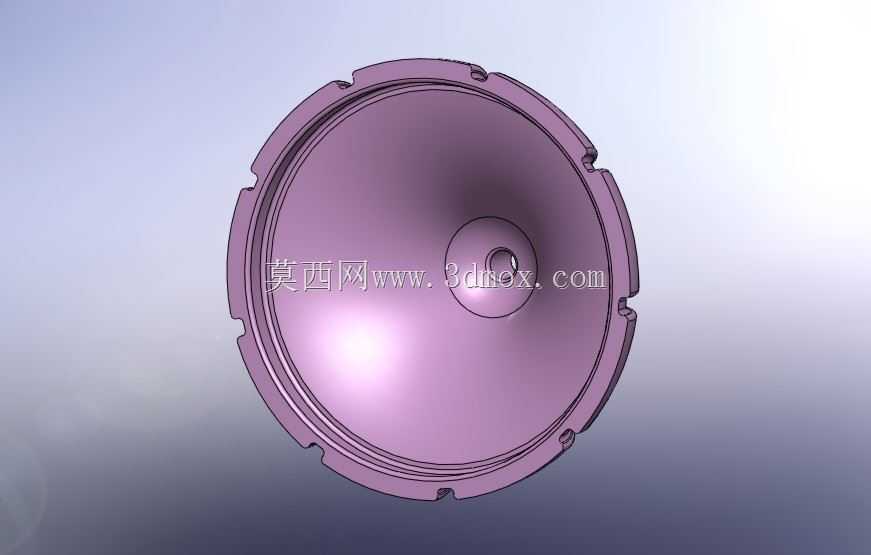

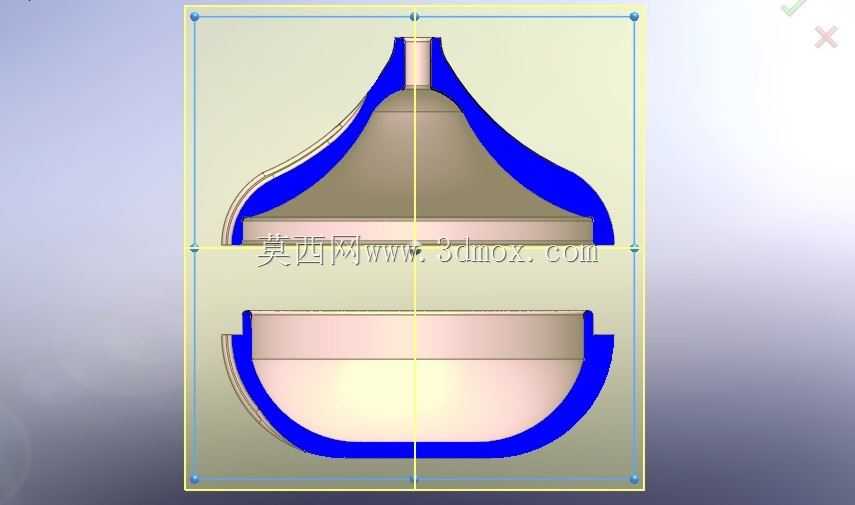

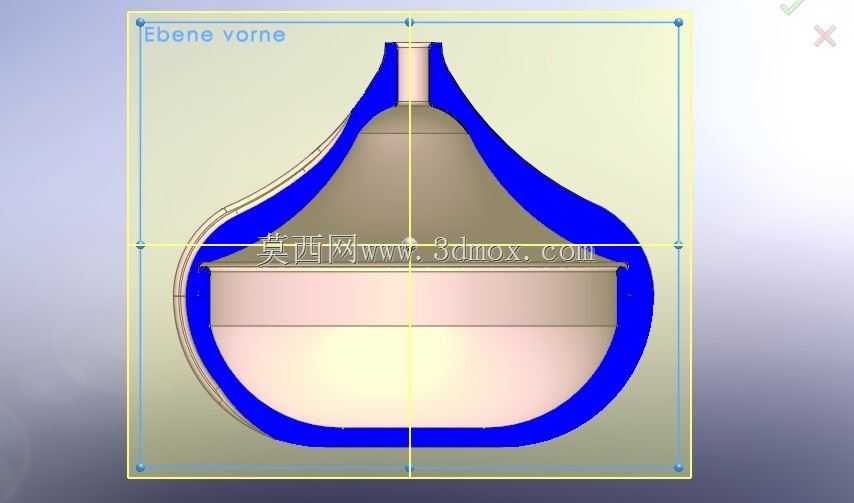

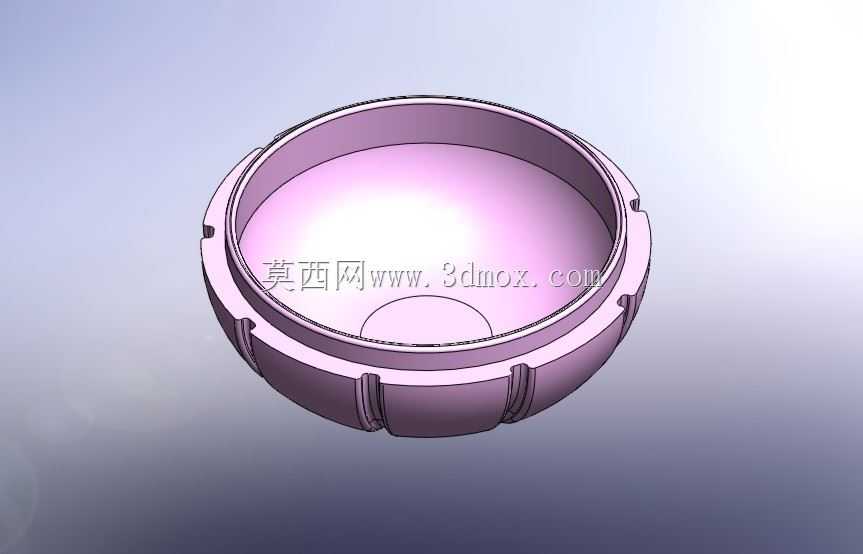

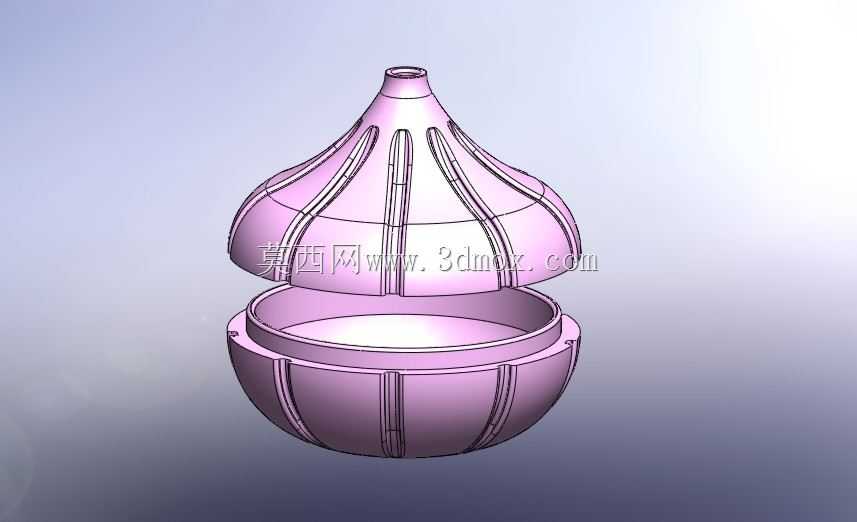

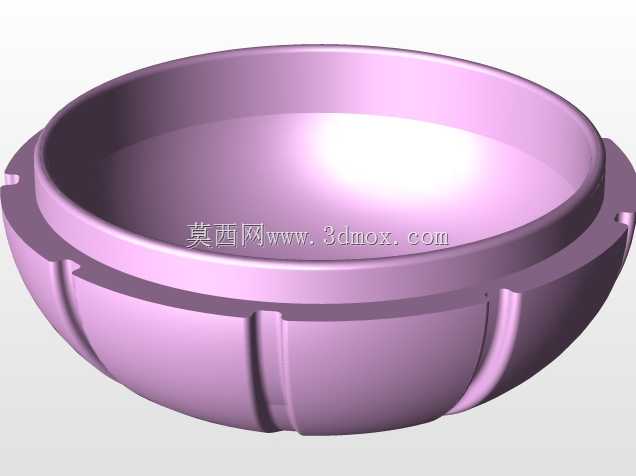

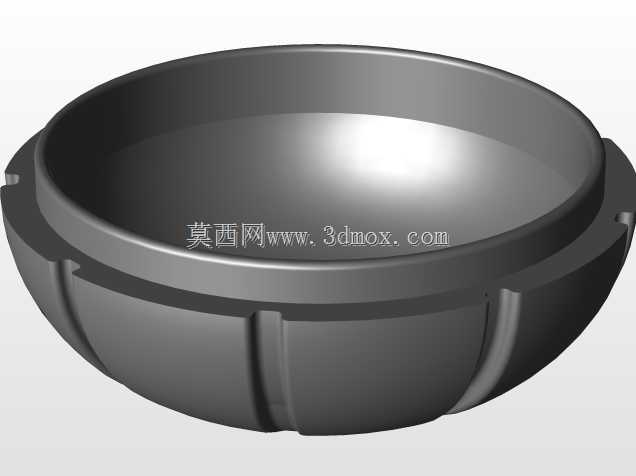

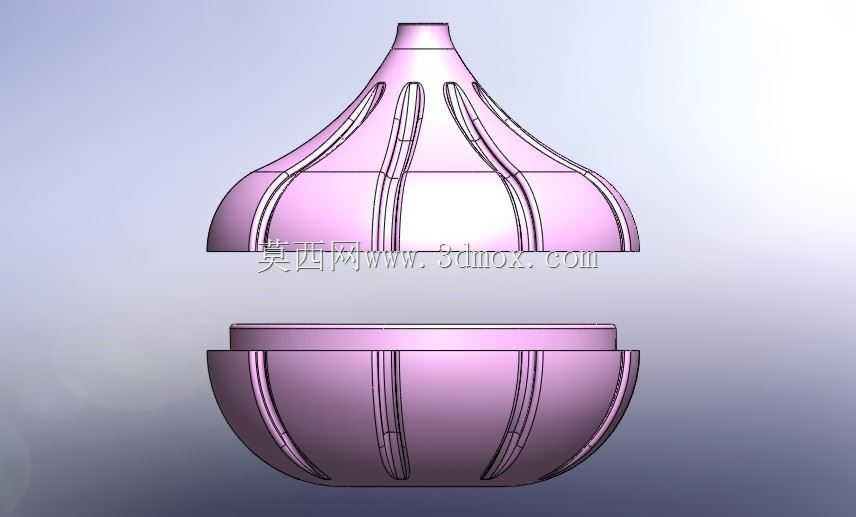

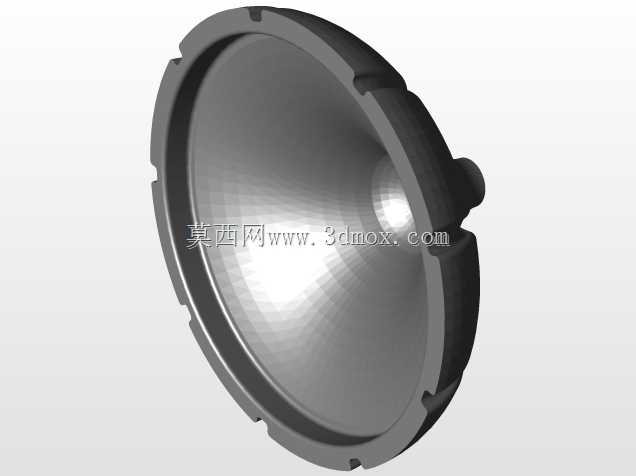

　　即使外壁沾有少量汤汁或者冷凝水，也能稳定握持，不会出现打滑脱手的情况；其次凸筋从碗底一直延伸到盖顶，盖体扣合时，盖身的凸筋与碗身的凸筋可以形成对位标识，用户不需要反复调整盖体角度，就能快速将盖体与碗身对齐扣合，对位精度能控制在1mm以内，避免盖体偏移导致的密封不严。结构上采用上下分体式设计，碗身与盖体的配合面做了阶梯式止口结构，止口的配合间隙控制在0.2mm，既可以保证盖体扣合后不会轻易滑动，又能让蒸汽顺着止口的微小缝隙缓慢排出，不会因为内部蒸汽压力过大将盖体顶起翻落，同时阶梯止口还能阻挡冷凝水顺着碗身外壁流下，避免弄脏桌面或者端拿时沾湿手部。外形尺寸上，整体轮廓最大直径控制在140mm，总高度（含盖顶）160mm，

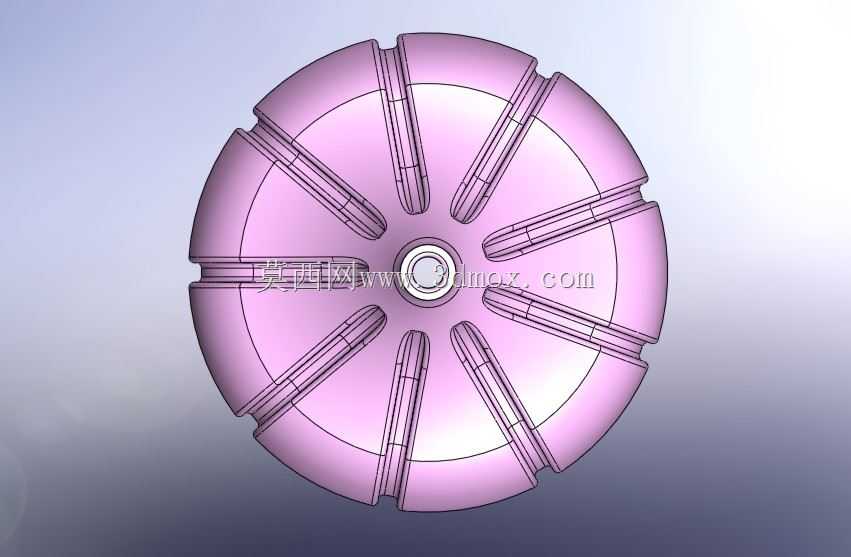

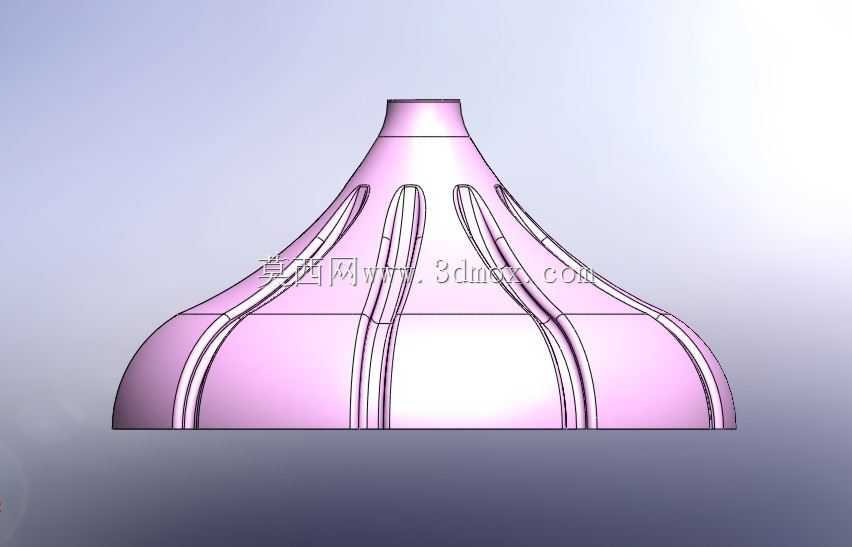

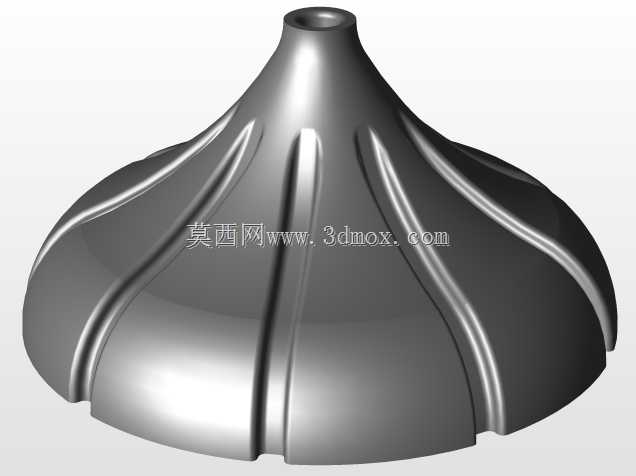

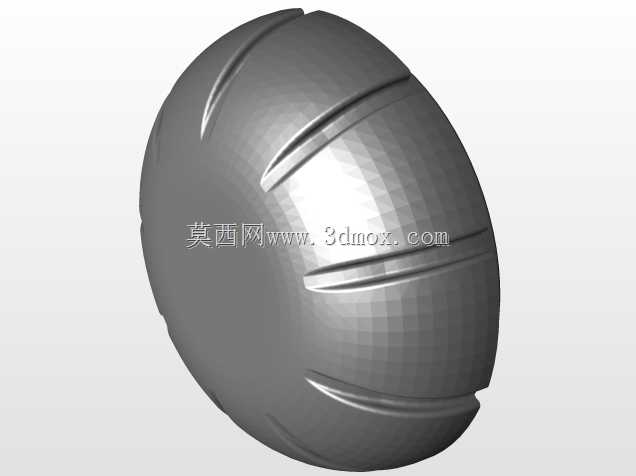

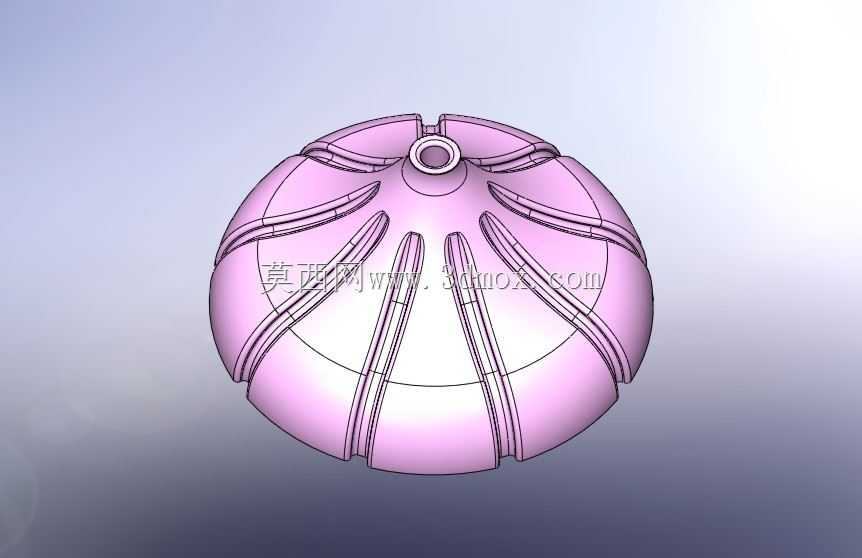

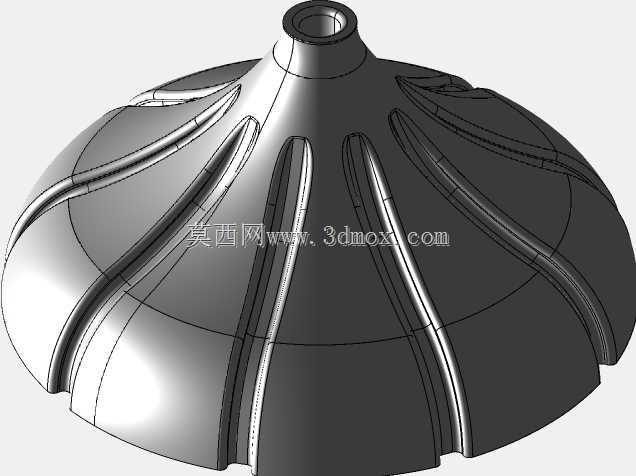

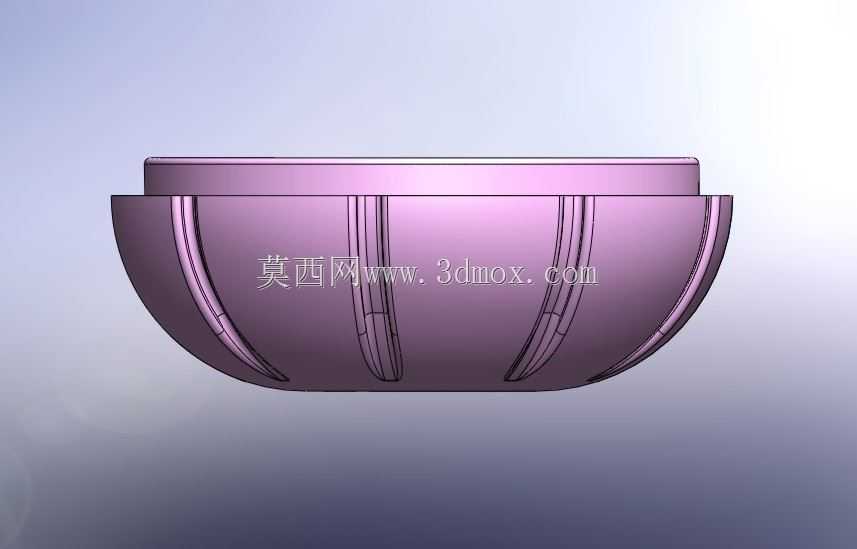

　　碗身内部有效容积约800ml，刚好满足单人份炖菜或者汤品的盛装需求，盖顶的小口结构并非多余设计，一方面可以作为开盖时的提手位，手指扣住盖顶小口就能轻松提起盖体，不需要触碰温度较高的盖身，另一方面这个小口也可以作为蒸汽的辅助排出口，当容器内食物温度较高时，少量蒸汽可以从盖顶小口排出，进一步平衡内外气压，避免开盖时出现蒸汽喷溅的情况。碗身底部做了3mm高度的平底圈足，放置在桌面时可以形成稳定的支撑，不会因为底部弧度出现晃动，同时圈足可以隔绝碗身底部与桌面的直接接触，避免高温碗底烫坏桌面漆面或者餐垫。从结构建模的角度看，整个模型的曲面过渡都做了圆角处理，所有转角位置的圆角半径不小于2mm，既避免了尖锐边角在使用过程中划伤手部，

　　也让后续如果做实体加工时，模具脱模更加顺畅，不会出现应力集中导致的结构开裂问题。盖身与碗身的凸筋做了等壁厚设计，整体壁厚均匀控制在2.5mm，不管是采用陶瓷烧制、食品级塑料注塑还是金属冲压加工，都能保证成型过程中不会因为壁厚不均出现缩痕、变形等问题，加工适配性很强。
