球形工件层叠定位载具结构设计

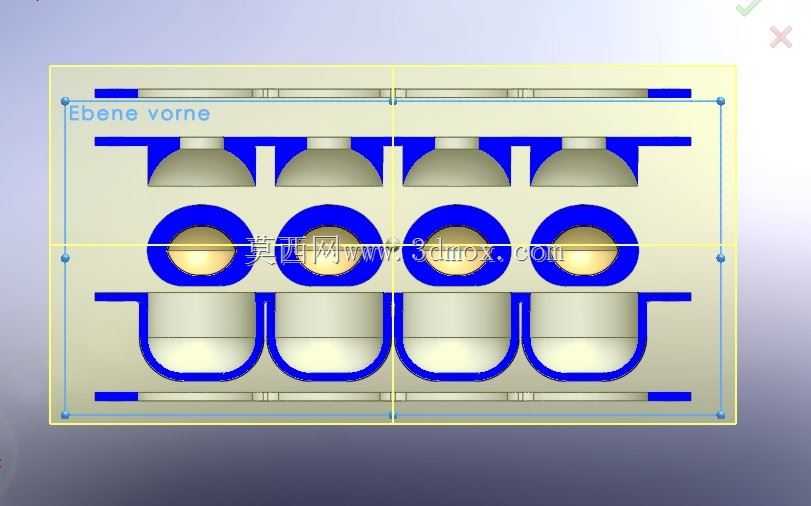

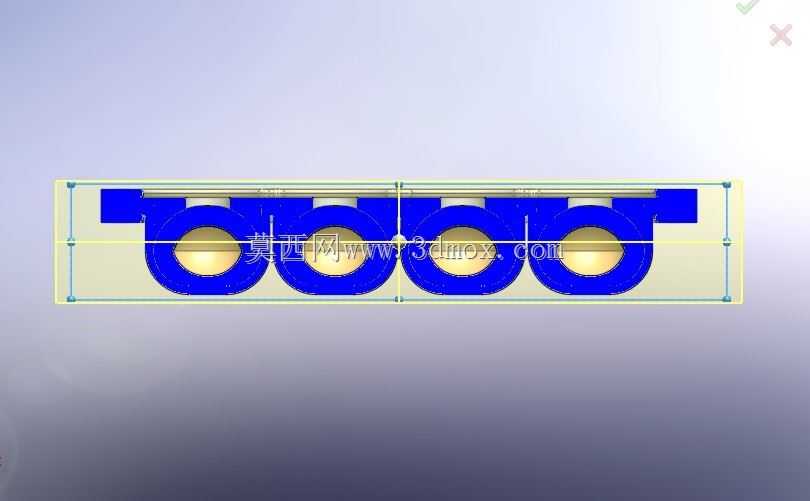

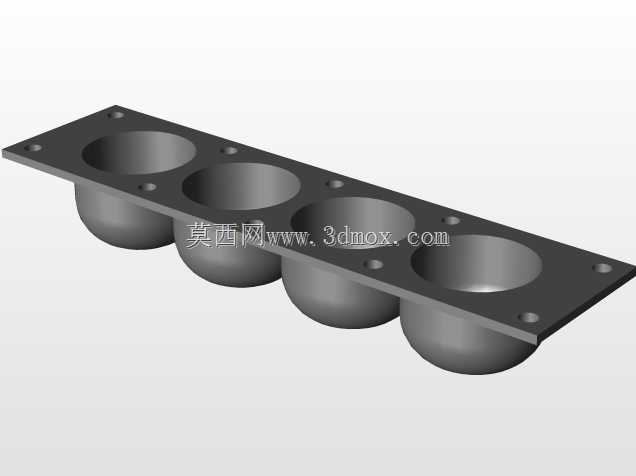

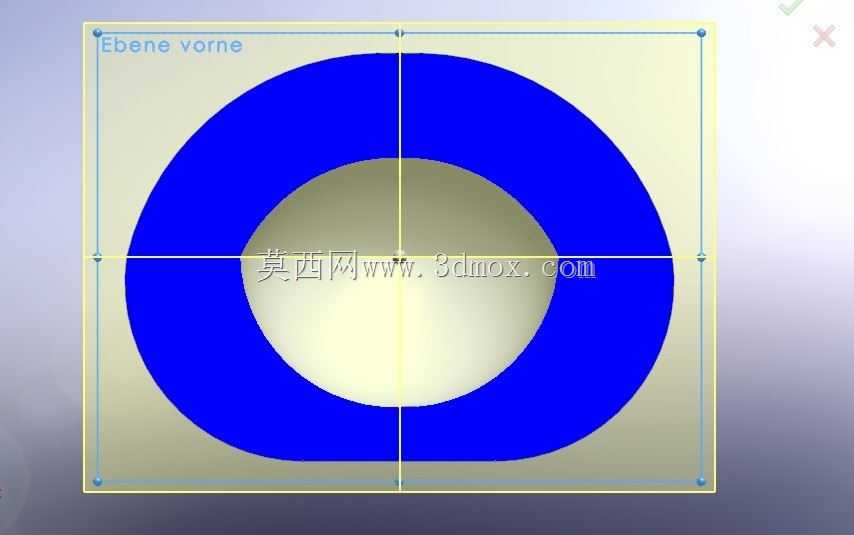

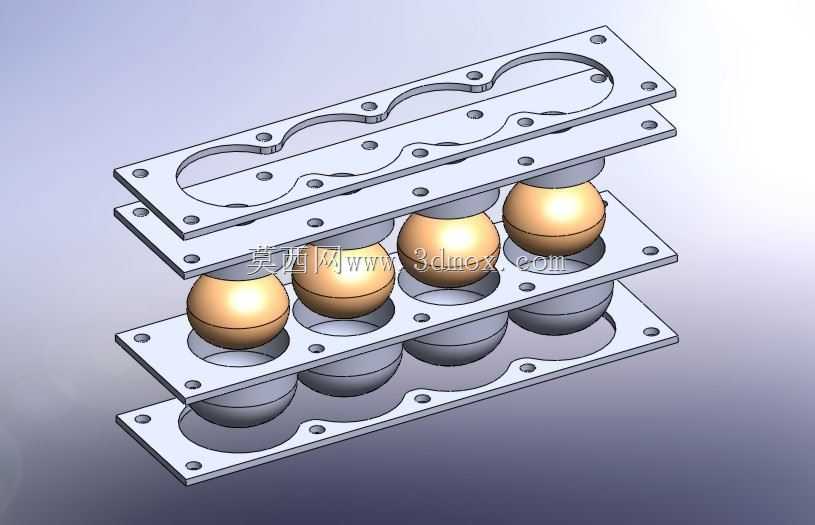

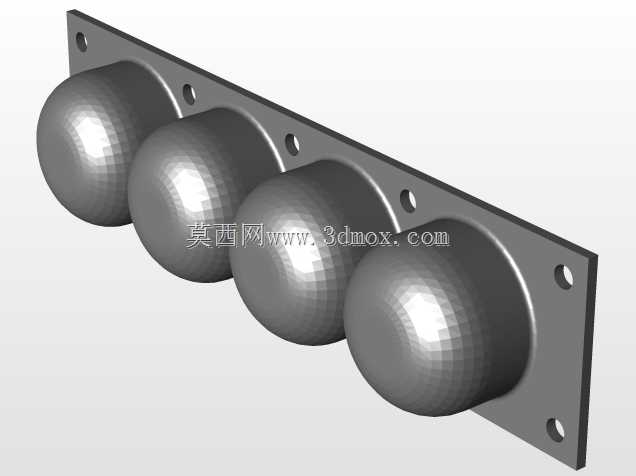

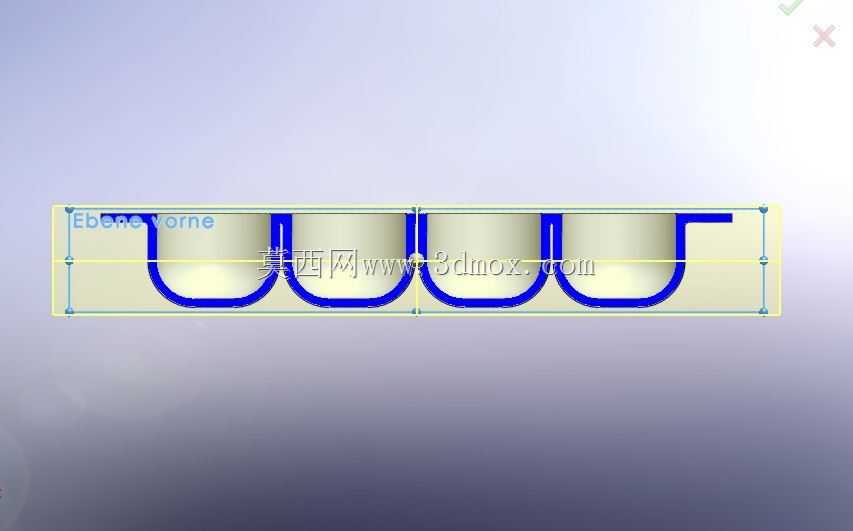

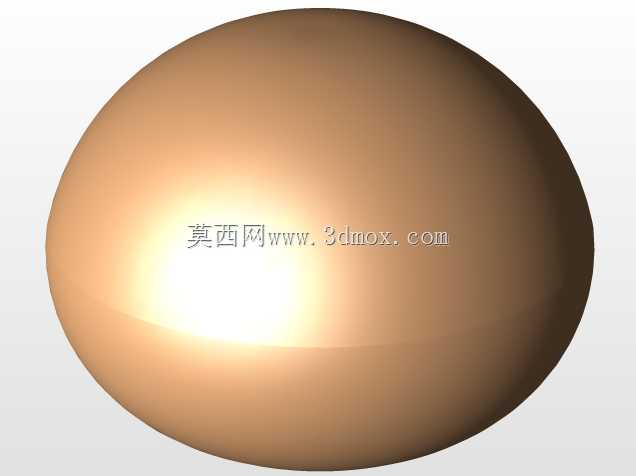

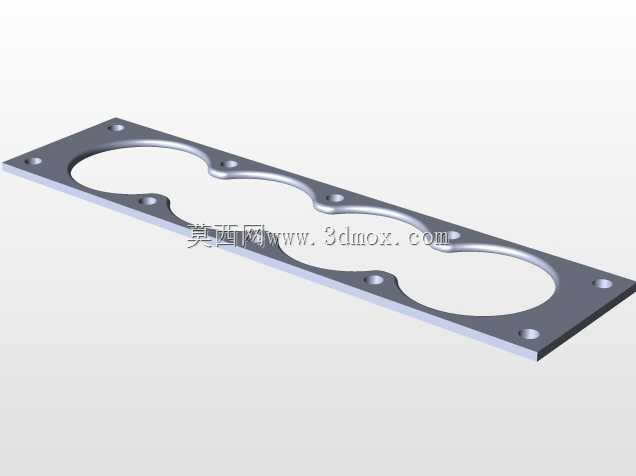

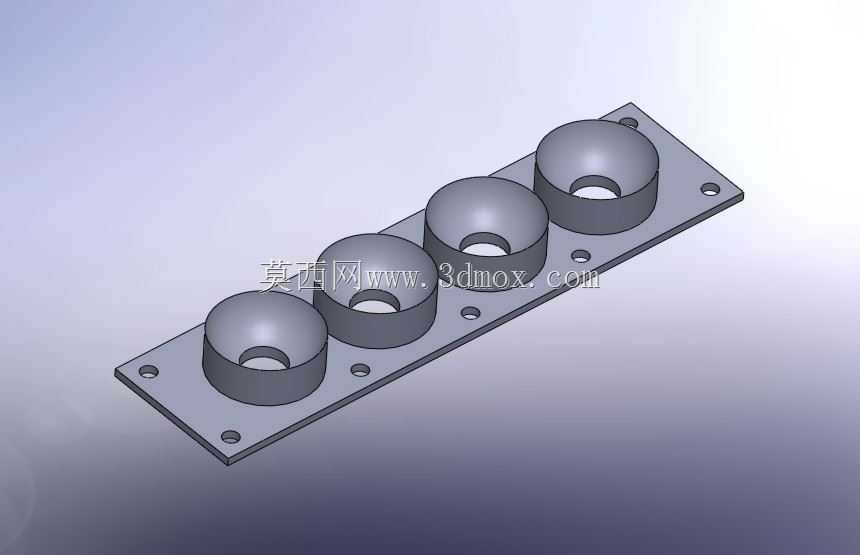

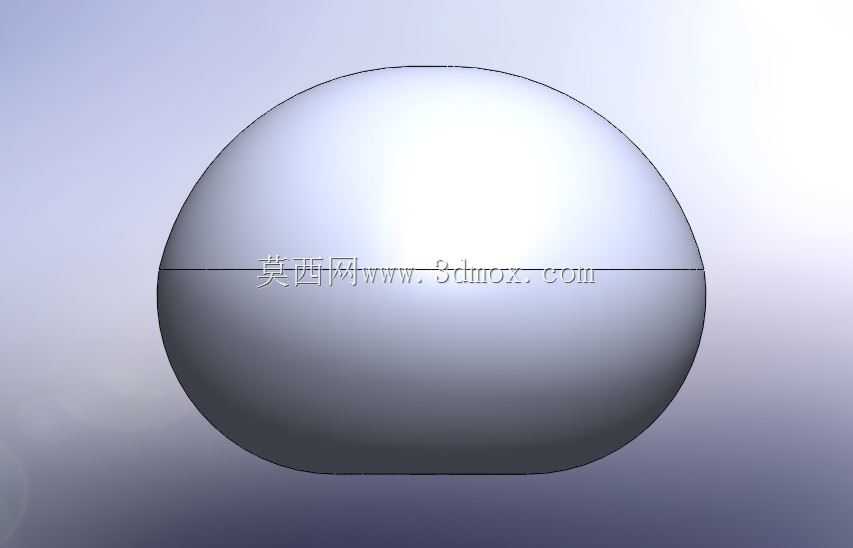

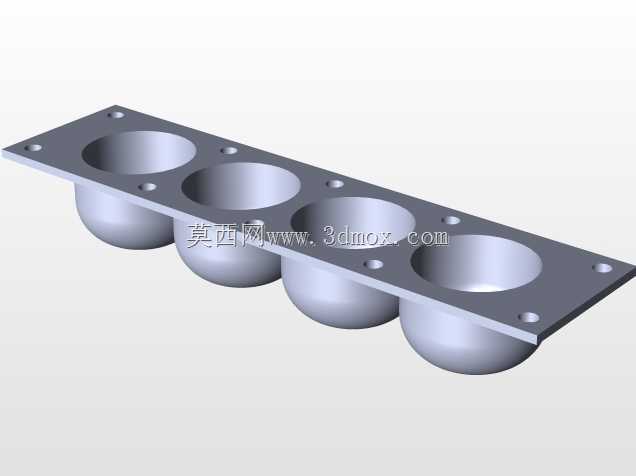

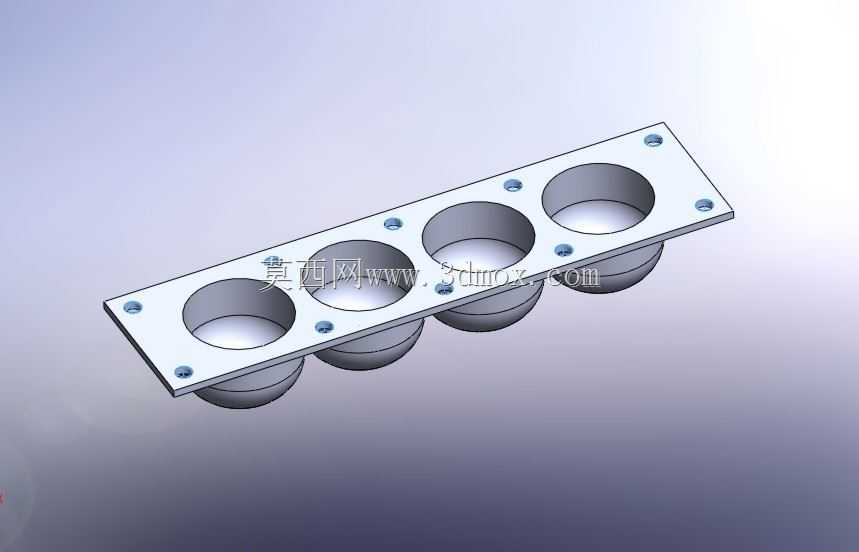

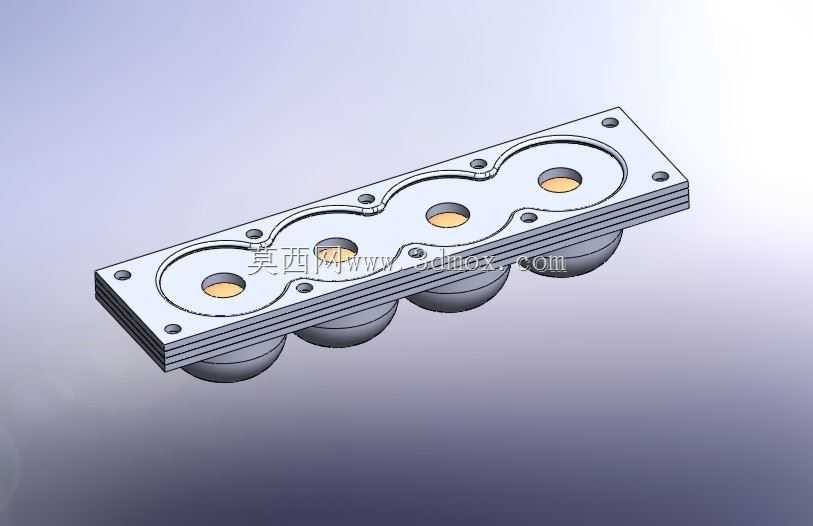

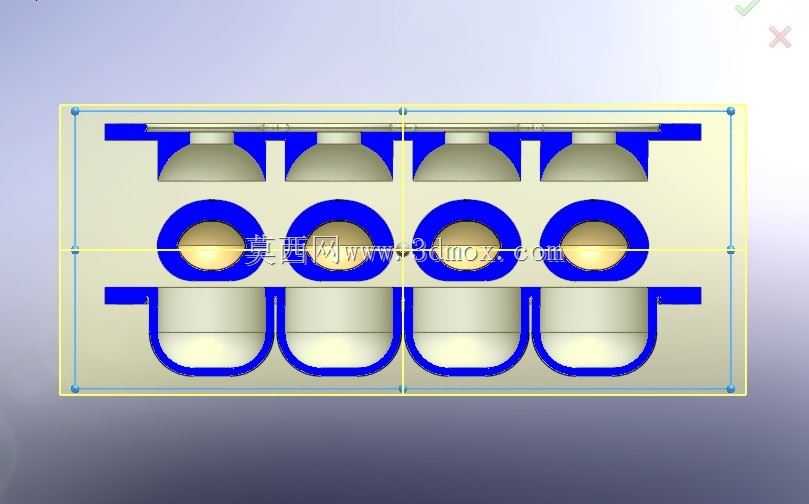

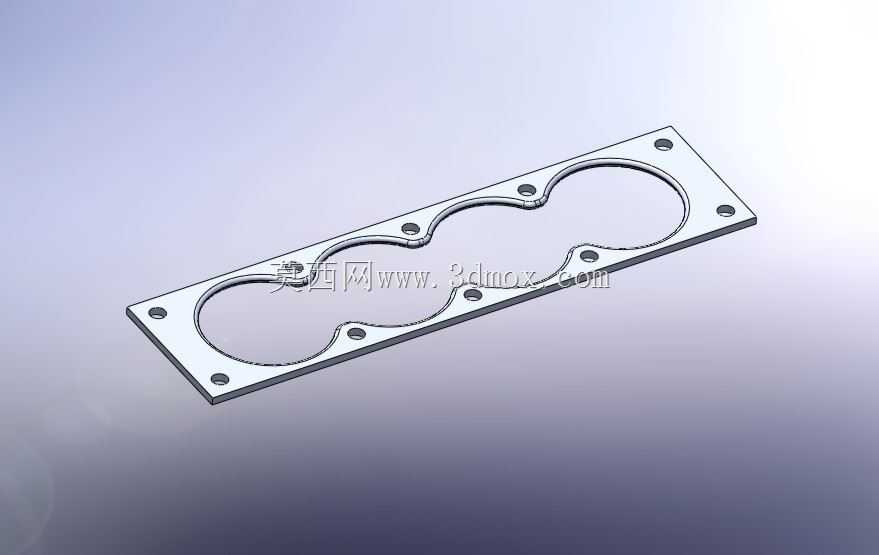

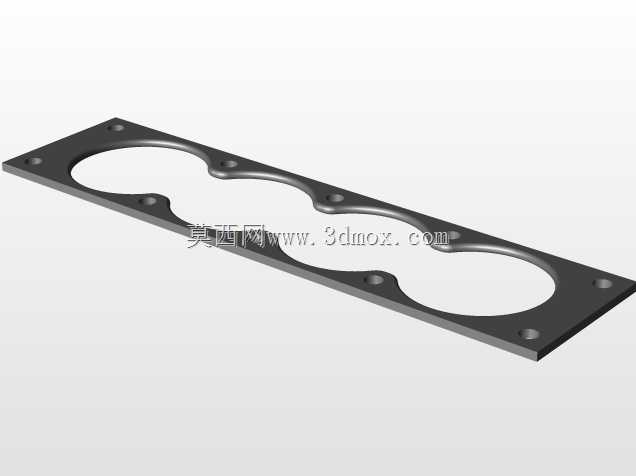

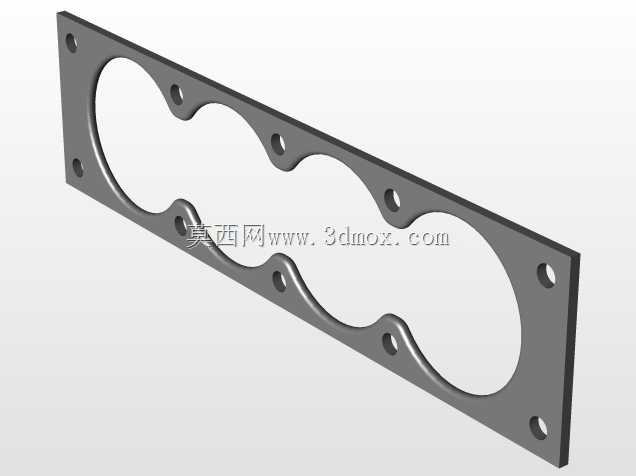

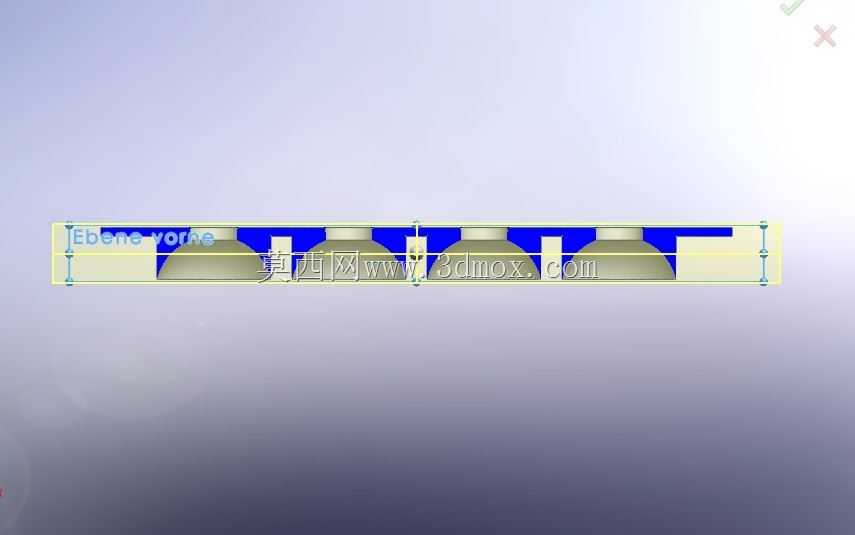

　　这套层叠式定位载具主要面向球形工件的工序间流转、定位装配场景，在食品加工、小型五金球体组装、精密球芯检测工位中都能适配使用，区别于传统单工位平面载具，它采用多层板叠合的结构逻辑，能同时完成多颗球形工件的径向定位与轴向压紧，避免工件在转运、加工过程中出现移位、磕碰的问题。从结构设计逻辑来看，整套载具由四块带定位孔的平板叠加组成，每块平板上加工有连续的半圆窝座，相邻两层板的窝座对合后刚好形成完整的球形容纳腔，窝座的直径公差按照对应球形工件的外径公差带做匹配设计，单边预留0.02-0.05mm的间隙，既保证工件能顺畅放入，又能限制工件在水平方向的窜动。板件边缘均匀布置的安装孔用于层与层之间的锁紧固定，孔位采用等距排布设计，

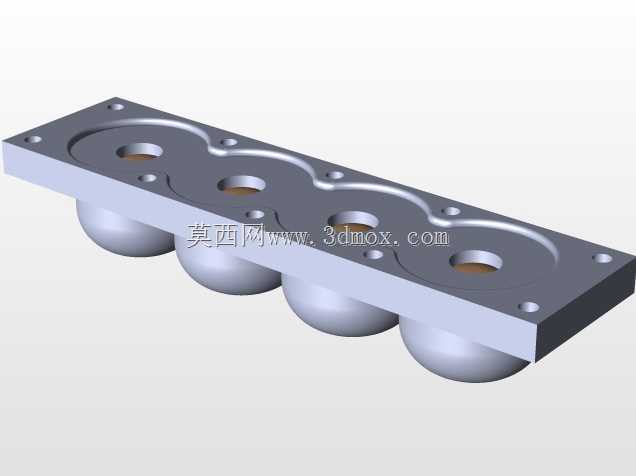

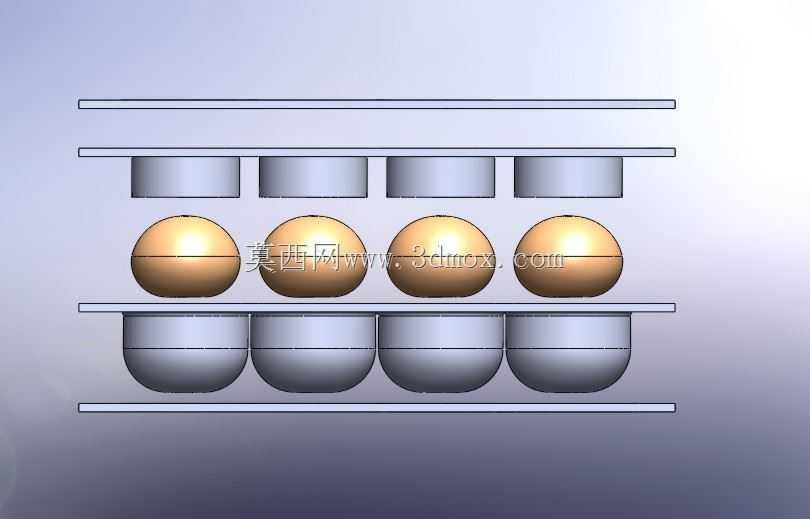

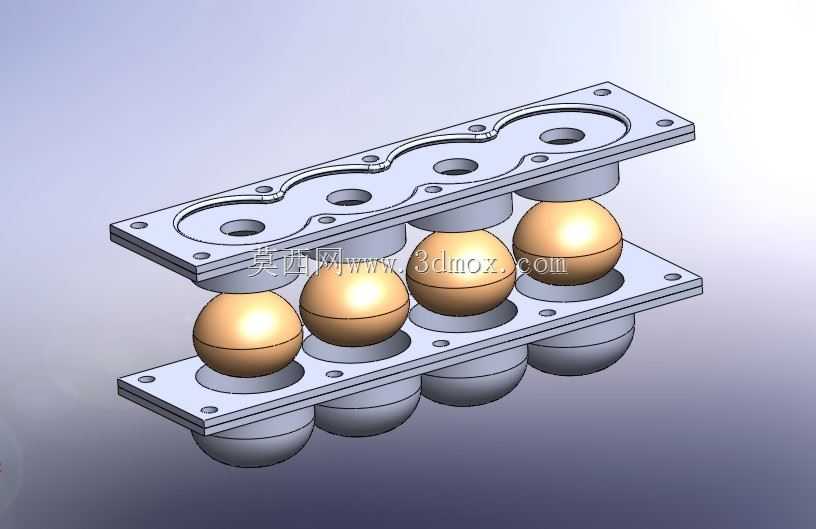

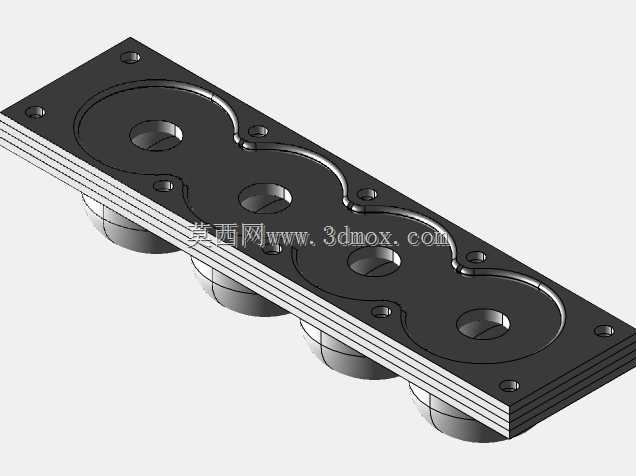

　　可根据加工需求调整叠层数量，适配不同批次的工件装载量，最上层板的窝座边缘做了倒角导向处理，方便操作人员快速将球形工件放入定位腔，不需要额外对位调整。在安装边界上，整套载具的长宽尺寸适配常规流水线的托盘工位，可直接放置在皮带线、倍速链的标准载台上使用，不需要额外改造线体结构，叠合后的总高度可根据装载工件的数量灵活调整，单组载具最多可同时定位8颗球形工件，相比传统单排载具的空间利用率提升一倍以上。实际使用过程中，可先将下层三块板依次叠合锁紧，放入球形工件后再盖合最上层板并锁紧固定，此时所有球形工件被完全限制在封闭的定位腔内，无论是进行表面喷涂、尺寸检测还是组件装配，工件都不会出现偏移，完成对应工序后只需拆开最上层板即可快速取件，

　　操作步骤简单，能有效降低操作人员的上下料辅助时间。板件上的窝座采用连续排布设计，相邻窝座之间的筋板厚度经过强度校核，在保证整体结构刚性的前提下尽可能缩小间距，提升单位面积的工件装载量，板件四角做了圆角处理，避免操作过程中划伤操作人员，同时也能减少载具在流转过程中与线体护栏的磕碰磨损。
