鱼形餐盒摩擦焊接封装结构设计

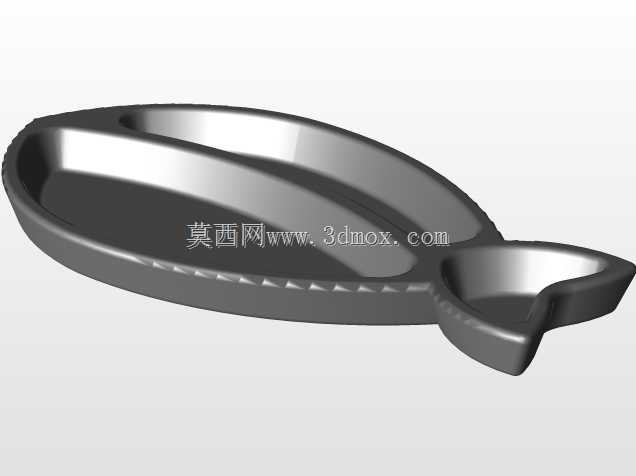

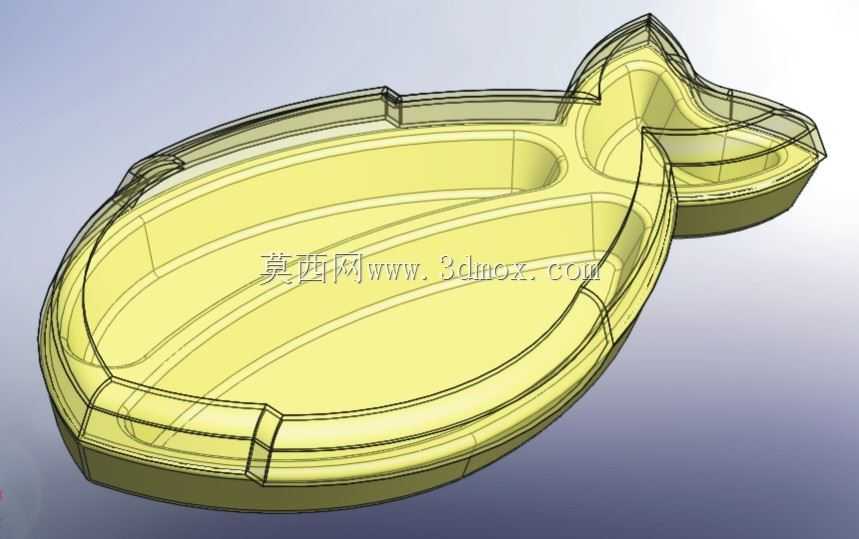

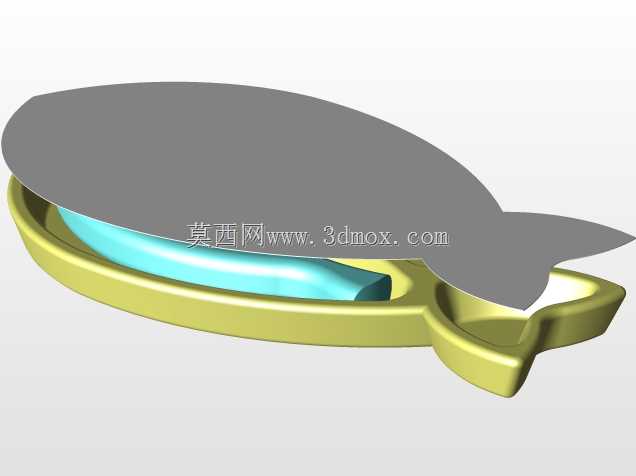

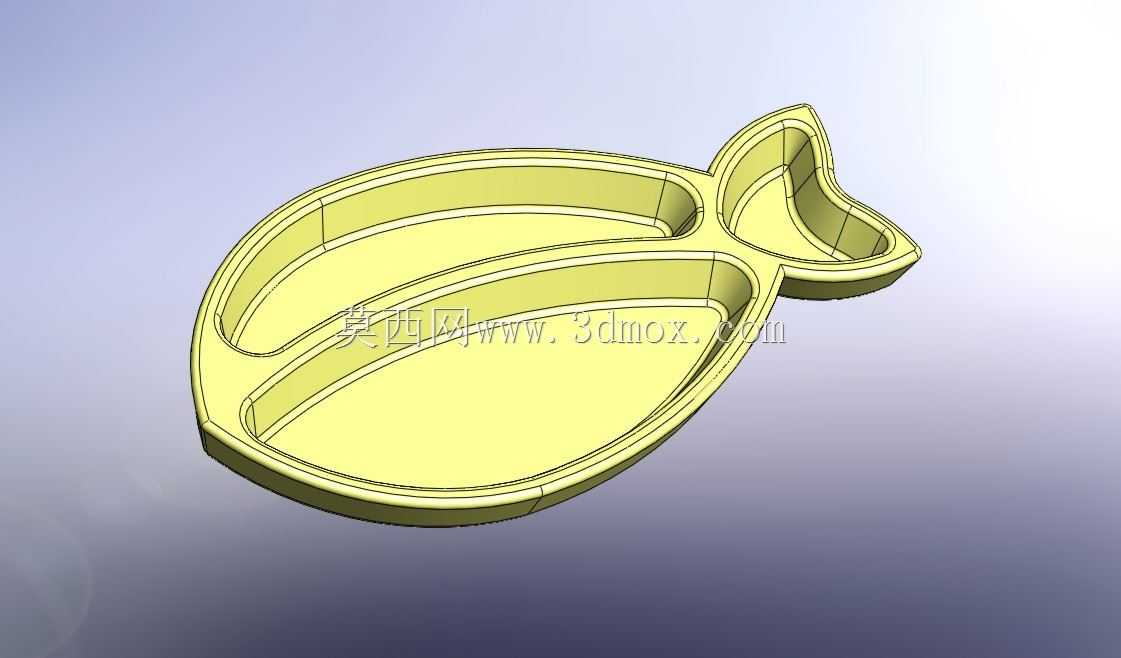

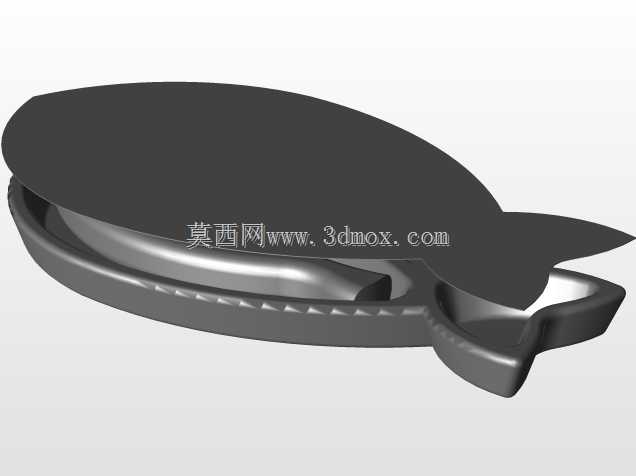

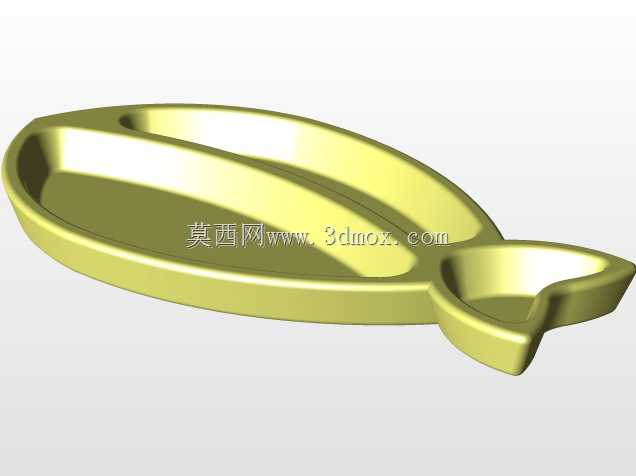

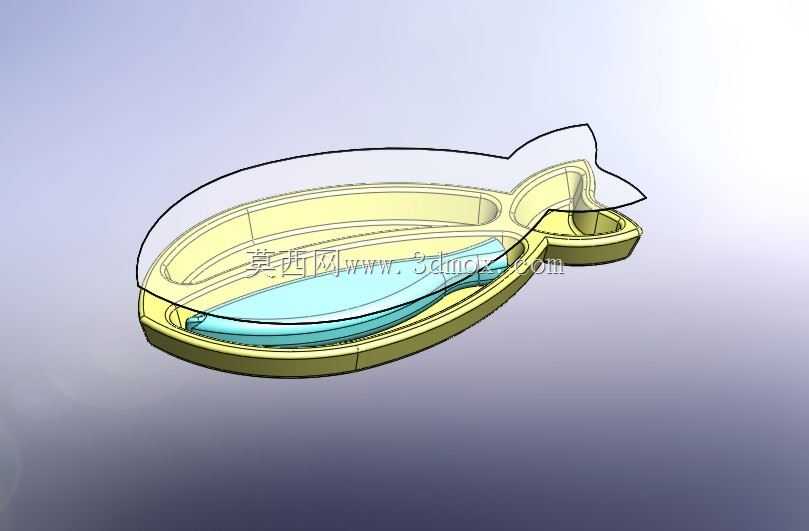

　　这款鱼形包装结构主要面向预制水产调理食品、即食鱼糜制品的终端封装场景，适配商超冷柜陈列、冷链运输、外卖配送等多环节使用需求，区别于常规圆形、方形餐盒的同质化外观，仿生鱼形的轮廓能在终端货架形成更强的视觉辨识度，同时结构本身完全围绕摩擦焊接封装工艺做适配设计，不需要额外添加胶水、卡扣或者封边胶带，就能实现盒体与覆盖箔纸的牢固结合。从实际使用场景来看，这类包装常用来盛装单份装的鱼形糕点、调味鱼块、分切鱼排，内部的分隔筋条刚好把主容纳腔和头部的小料腔隔开，能把主食材和配套的酱料、调味包分开放置，避免运输过程中汤汁渗漏浸泡食材，也方便消费者食用时按需取用。设计过程中首先考虑的是摩擦焊接的工艺边界，盒体边缘的焊接筋做了0.8mm的凸起宽度，

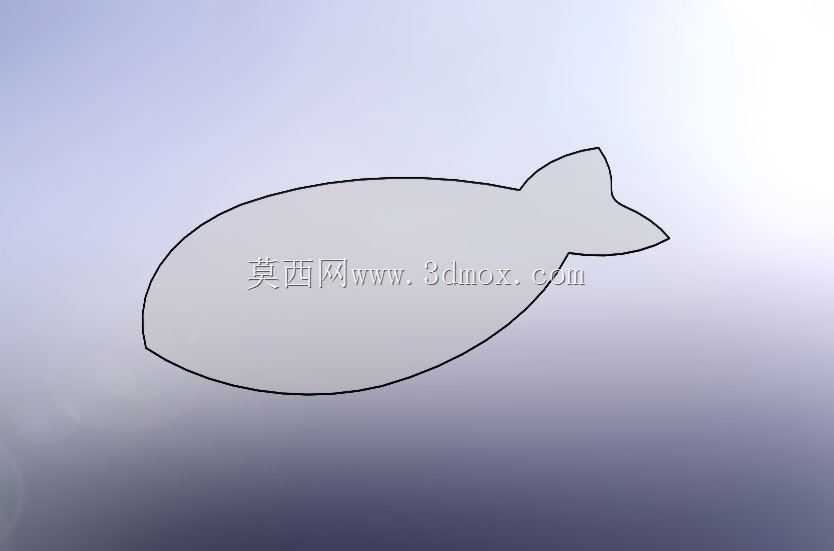

　　焊接时超声焊头或者摩擦焊头沿着轮廓走行时，能保证筋位均匀受热熔融，和覆盖的铝箔复合纸或者透明覆膜充分粘合，不会出现局部虚焊、漏焊的问题，焊接完成后边缘的溢料会被预留的溢料槽收纳，不会在盒体外侧形成多余的毛边，省去后续修边的工序。外形上整体轮廓顺着鱼形曲线做了圆角过渡，没有尖锐的直角结构，一方面是吸塑或者注塑成型时能减少应力集中，避免脱模时出现边角开裂，另一方面冷链运输过程中堆叠时，圆角结构能分散相邻包装盒的挤压应力，不会因为局部压强过大出现盒体变形、焊缝开裂的问题。安装边界上，这款结构的底部做了3mm高度的叠装定位凸台，多个空盒堆叠时凸台刚好卡入下层盒体的容纳腔内侧，堆叠高度能控制在单盒高度的1.2倍以内，大幅节省仓储和运输的空间，

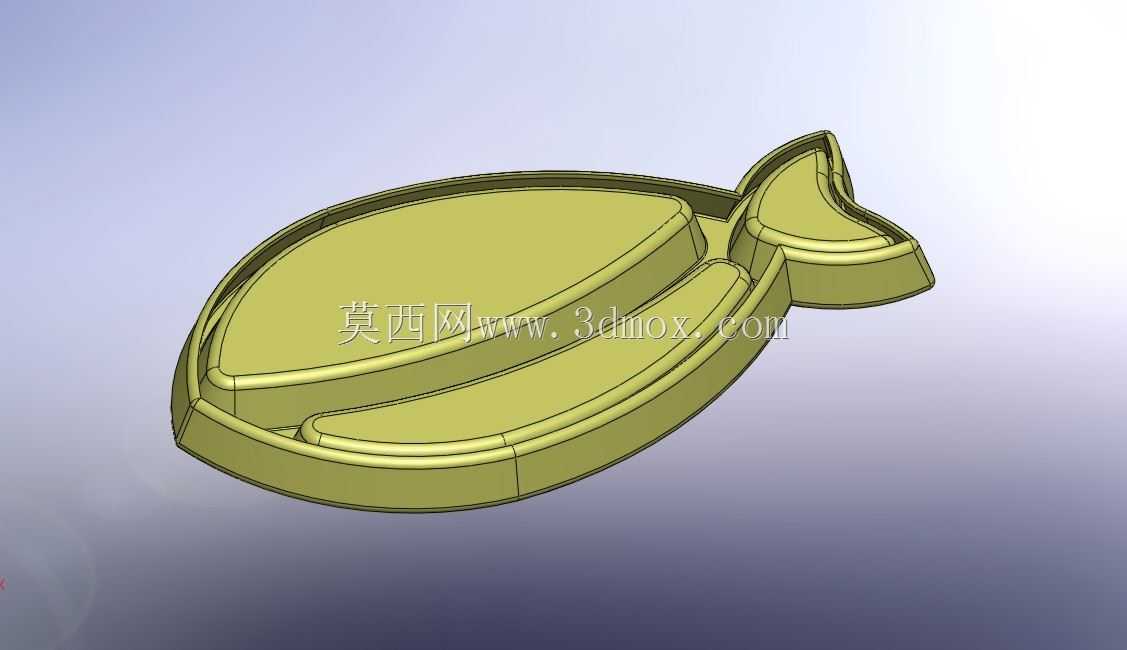

　　盒体总深度控制在35mm，既可以容纳厚度30mm以内的食材，也能适配现有市面上常规的快餐盒封口设备的行程范围，不需要对现有生产线的工装做大幅改造就能直接投产。盒体侧壁做了1.5度的脱模斜度，不管是采用食品级PP注塑还是PET吸塑工艺生产，都能顺利脱模，侧壁上的加强筋顺着鱼形轮廓分布，在不增加壁厚的前提下提升了盒体的侧向抗挤压能力，即使受到10kg以内的侧向堆叠压力，也不会出现明显的形变导致焊缝脱开。头部的小容纳腔深度比主腔浅5mm，放置小料包之后不会因为盒体受压导致料包被挤破，尾部的延伸结构刚好作为消费者开启时的受力捏持位，焊接时尾部特意预留了10mm的未焊接易撕边，不需要额外添加易撕口刀具，消费者就能顺着捏持位轻松撕开覆盖膜，不会出现开启时汤汁溅出的问题。
