自动售货机用三连体带涂胶卷肉片承托包装

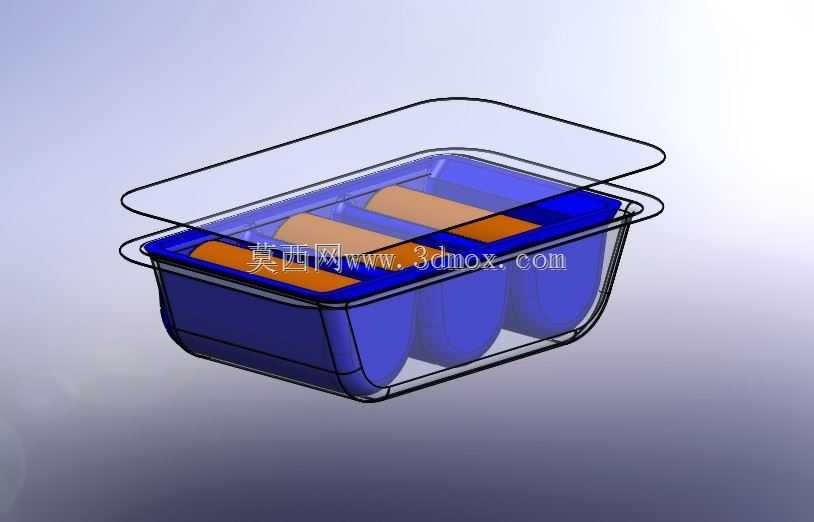

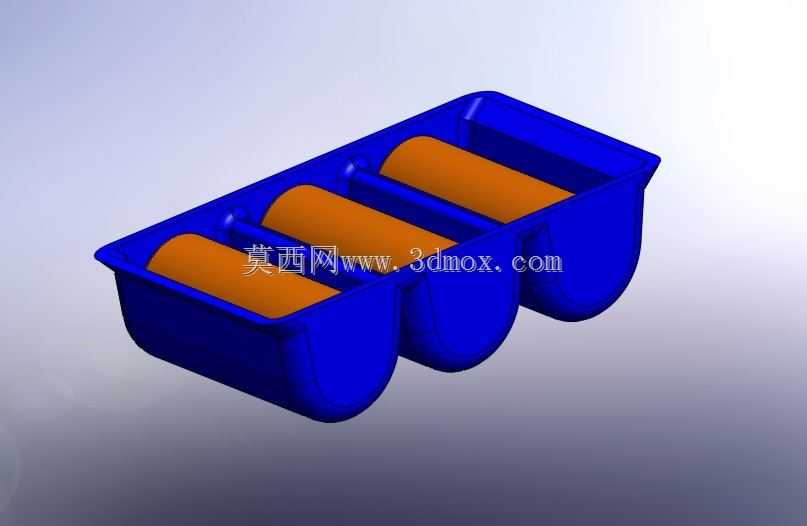

　　这款三连体承托结构主要适配自动售货机的预包装肉制品出货场景，针对带涂胶层的卷制肉片做专属的容腔设计，解决售货机货道内产品堆叠挤压变形、出货卡滞的常见问题。三个独立容腔沿长度方向等距排布，相邻容腔之间设置一体化的分隔筋，筋位厚度控制在1.2mm，既能够避免相邻腔体内的卷肉片互相挤压粘连，也能保证整体结构的抗形变能力，在货道堆叠高度达到6层时，底层托盒的形变量不超过0.3mm，不会出现腔体内产品被挤压漏出涂胶层的情况。

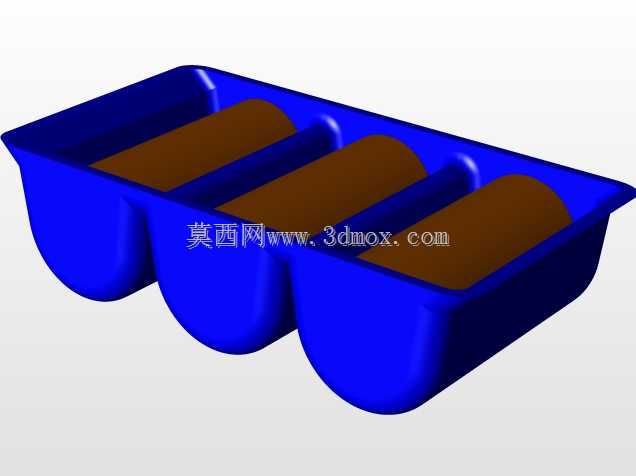

　　容腔的弧形底部完全贴合卷制肉片的圆柱外轮廓，单腔的弧度半径匹配常规卷肉片的卷制半径，放入产品后侧壁与产品的间隙控制在1mm以内，运输和货道推送过程中不会出现产品在腔体内窜动、涂胶层与托盒内壁反复摩擦脱落的问题。托盒整体的外轮廓宽度适配主流自动售货机的弹簧货道螺距，长度方向的尺寸刚好覆盖三个弹簧螺距的推送行程，出货时弹簧螺旋边刚好卡在托盒尾部的定位凸沿上，推送过程不会出现偏斜、卡货的情况。

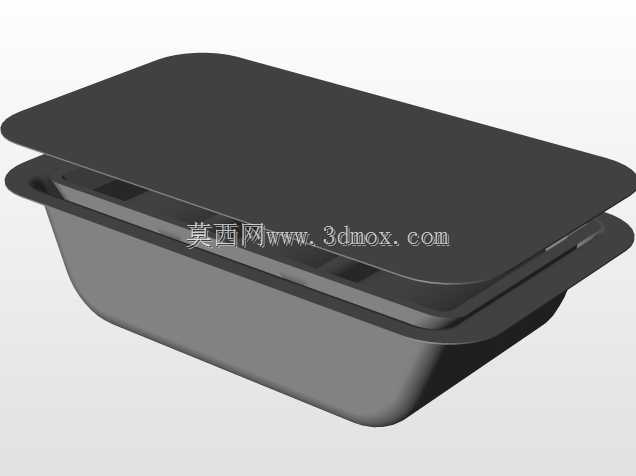

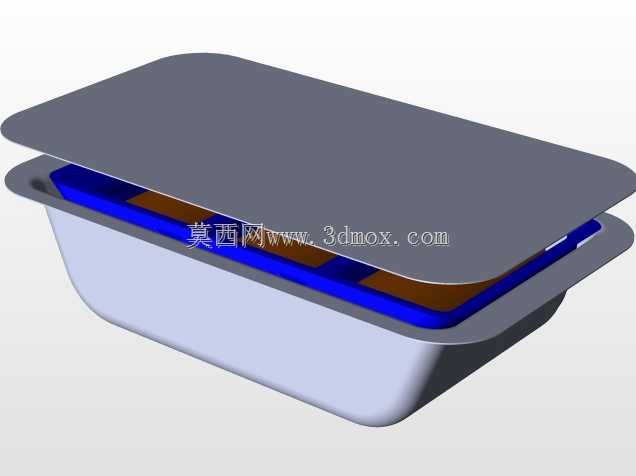

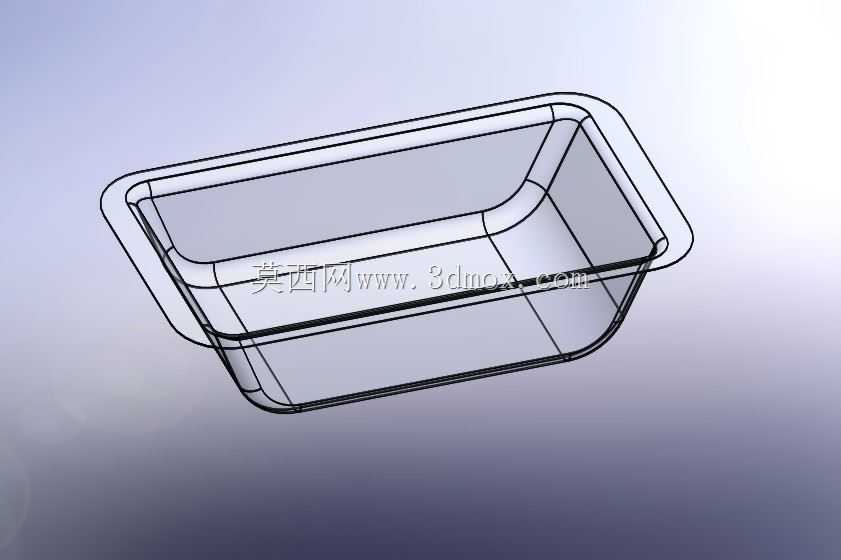

　　设计时优先考虑食品接触类树脂模具的脱模便利性，所有侧壁都做了1.5度的脱模斜度，容腔内部的转角位置全部做R2的圆角过渡，既能够减少注塑成型时的应力集中，避免托盒在低温冷藏环境下出现脆裂，也能避免清洁时的卫生死角，适配食品包装的卫生要求。托盒的上口边缘做了一圈0.8mm高的外翻边，叠放时上层托盒的外翻边刚好卡在下层托盒的上口端面，叠放定位间隙控制在0.2mm，仓储堆码时不会出现嵌套过深难以分离的问题，也能提升货道补货时的操作效率。

　　针对带涂胶层的卷肉片的特性，托盒内壁做了微磨砂的纹理处理，表面粗糙度控制在Ra0.8，既不会因为过于光滑导致产品在出货滑动时速度过快掉出托盒，也不会因为粗糙度过高粘住肉片表面的涂胶层，导致消费者取货时肉片残留在托盒内。三个容腔的底部都设置了0.5mm的内凹支撑点，托盒放置在货道平面上时，只有四个边角和三个支撑点接触平面，减少底部与货道的接触面积，降低推送时的滑动阻力，即使货道表面存在少量冷凝水，也不会出现托盒吸附在货道表面无法推送的故障。
