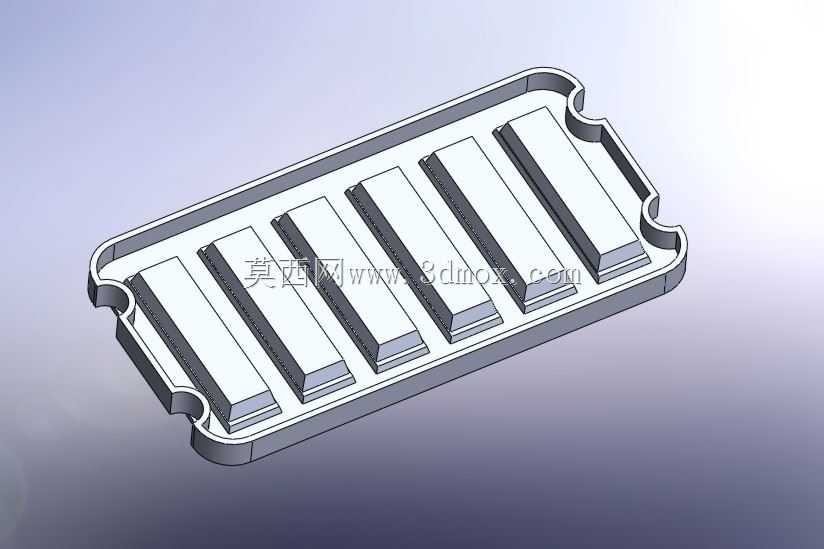

巧克力涂层华夫饼压铸成型模具结构

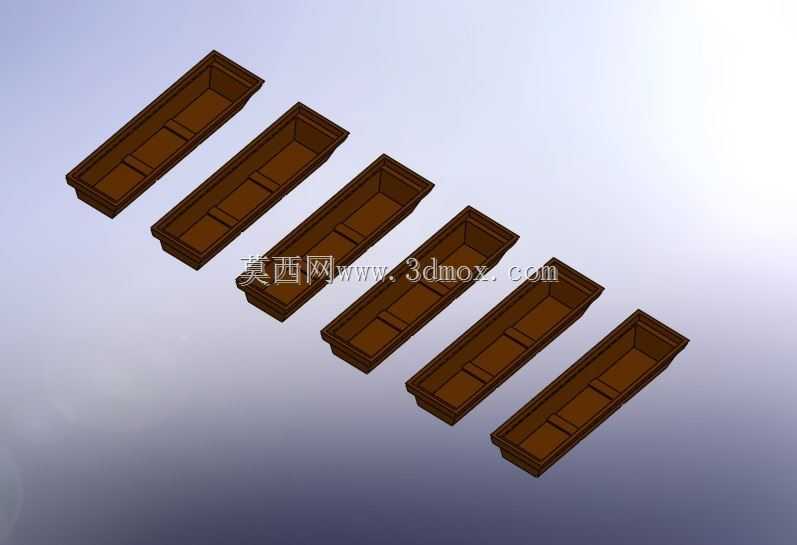

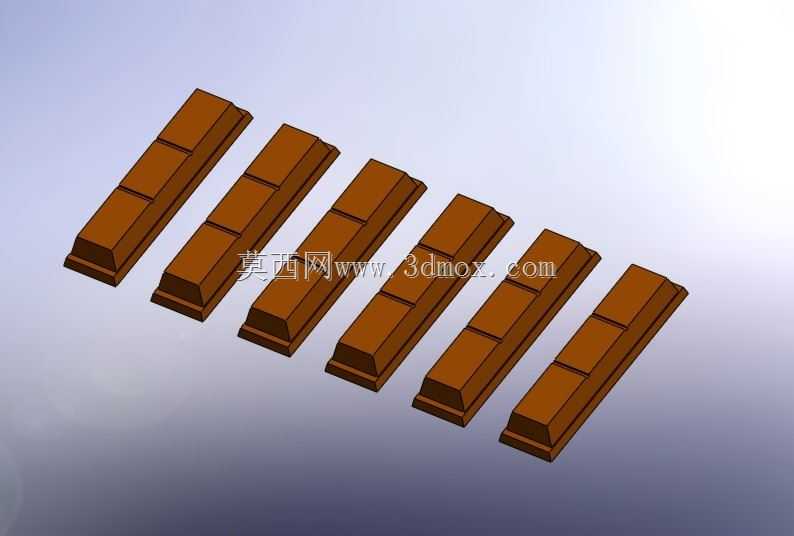

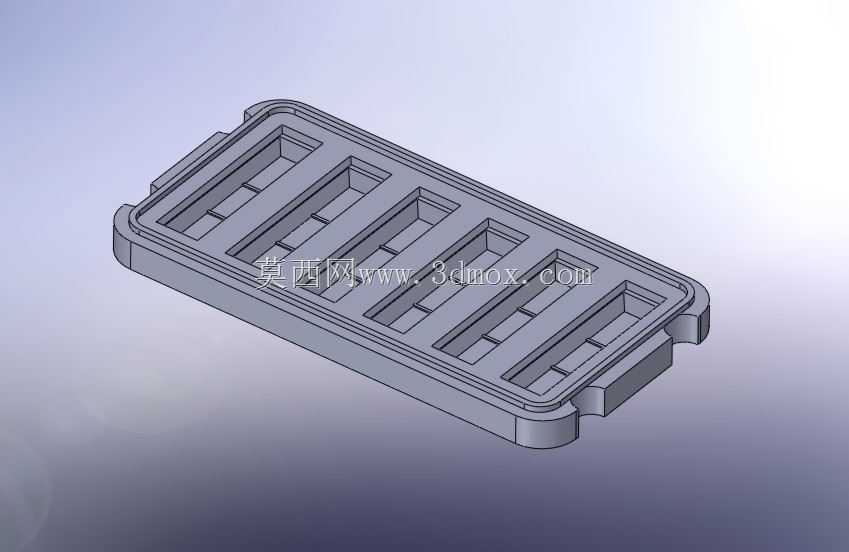

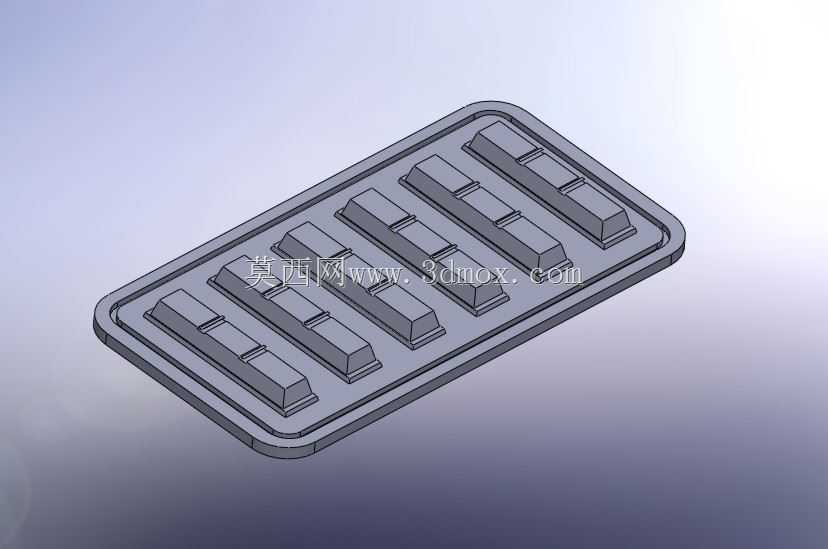

　　这套模具针对巧克力涂层类长条华夫饼的压铸成型需求设计，核心应用场景覆盖烘焙食品量产线的预制坯成型环节，也可适配桌面级3D打印设备制作食品级模具原型，用于小批量手工烘焙、创意食品试制场景。从实际用途来看，模具的六个独立型腔可一次完成六支长条状华夫饼坯的压铸作业，成型后的坯体可直接进入后续涂覆巧克力、注馅工序，也可直接放入烘烤设备完成熟化，无需额外的脱模修整工序，适配连续化烘焙产线的节拍要求。设计过程中优先考虑了食品接触场景的脱模顺畅性，每个型腔的内壁都做了0.8度的拔模斜度，型腔底部的凸起卡位与华夫饼的格纹结构完全匹配，成型后坯体的格纹深度均匀，涂层巧克力时可形成均匀的挂附面，避免巧克力局部堆积。型腔的排布采用等间距斜向阵列布局，

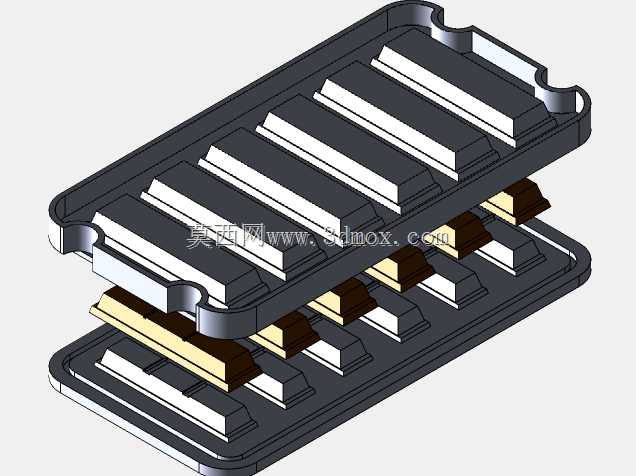

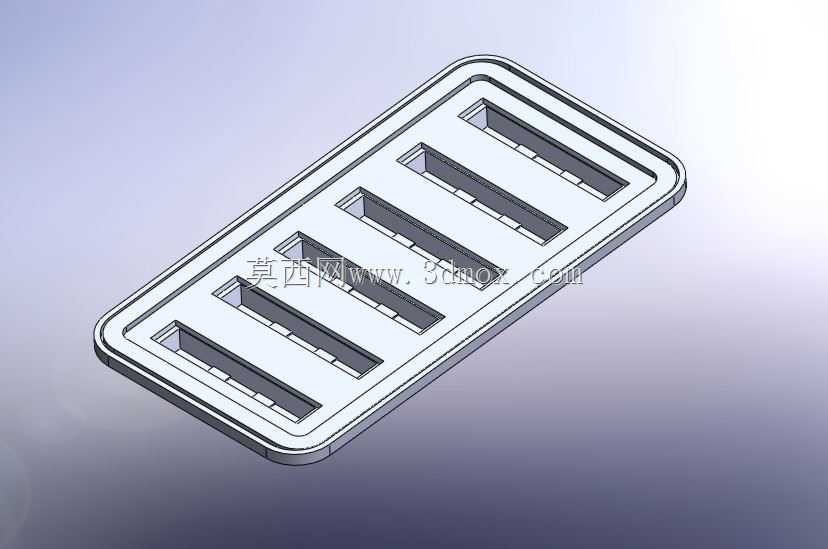

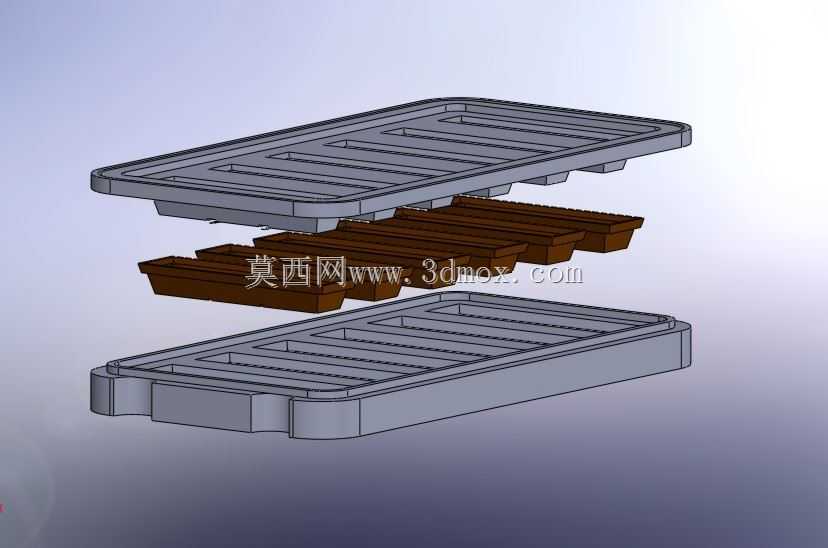

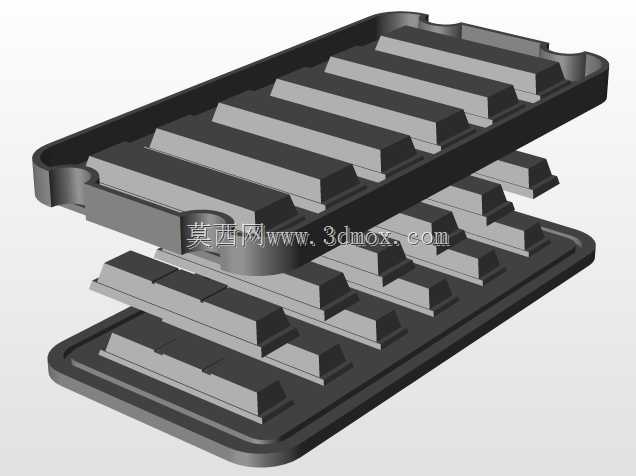

　　相邻型腔的间距预留了12mm的操作间隙，既方便压铸作业时的填料操作，也能保证烘烤过程中每个坯体的受热均匀性，不会出现局部过烤或夹生的问题。模具的整体外形为长条形分模结构，上下模的合模定位采用边角嵌入式定位隼，合模时的错位公差可控制在0.1mm以内，避免压铸过程中出现飞边问题，减少后续的坯体修整工作量。安装边界方面，模具的外轮廓尺寸适配常规商用烘焙烤箱的层架间距，底部做了2mm的防滑凸边，放置在烤盘或产线输送带上时不会出现滑移，也可直接加装在半自动食品压铸机的模架上，无需额外做安装位的二次加工。针对3D打印试制的场景，模具的壁厚做了均匀化处理，所有转角位置都做了R2的圆角过渡，避免打印过程中出现应力集中导致的开裂问题，

　　打印完成后做简单的食品级抛光处理即可直接用于食品试制。实际生产验证中，这套模具的成型效率比传统单腔模具提升4倍以上，成型后的坯体尺寸一致性偏差小于0.3mm，完全满足后续自动化涂覆、包装工序的尺寸要求，同时简化的流道设计让余料残留量降低60%，日常清洗维护的工作量大幅减少，既适合规模化食品工厂的量产需求，也适合小型烘焙工作室的创意产品开发使用。
