预制件饮料瓶吹塑成型模具组结构设计

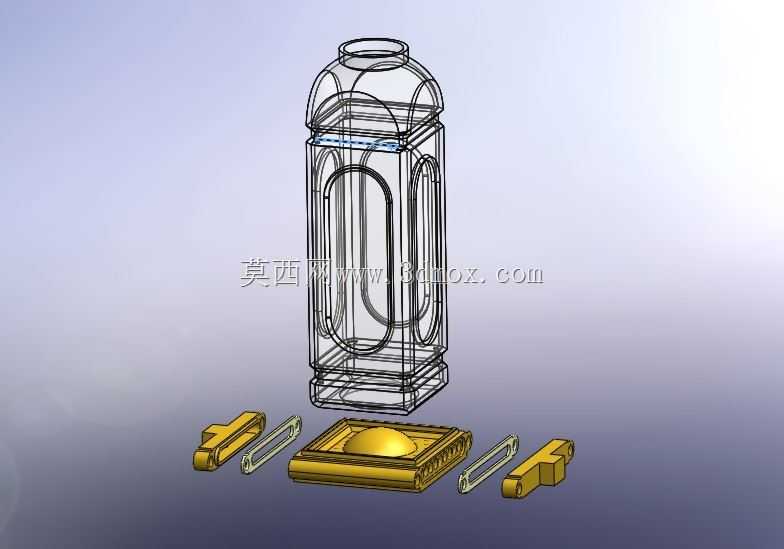

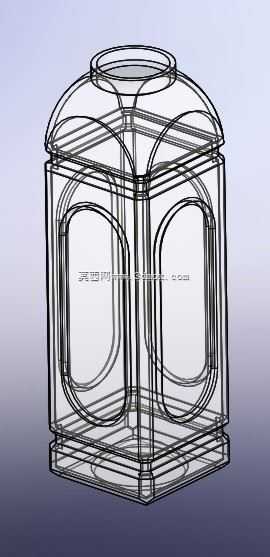

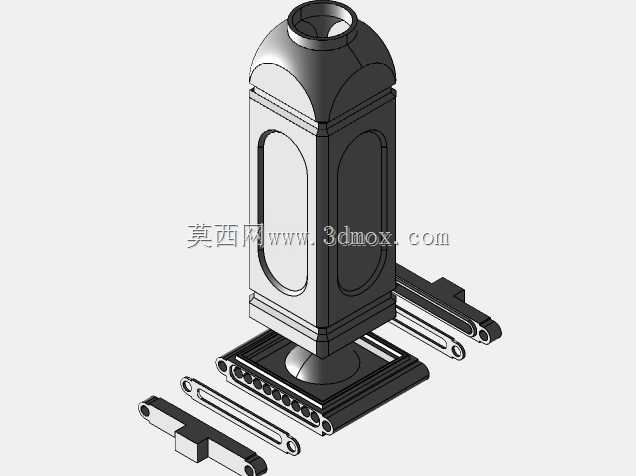

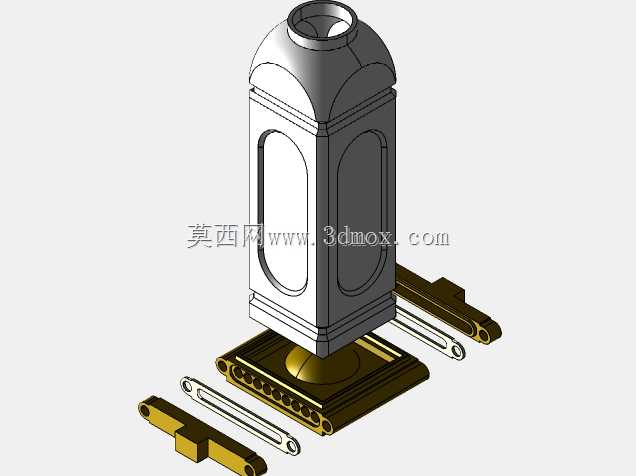

　　这套模具面向自助零售终端配套的瓶装饮品生产场景开发，适配小批量、紧凑型生产单元的预制瓶吹制需求，区别于传统大型吹塑产线的多工位转盘结构，整套模组采用分体式四模块拼接架构，可直接嵌入小型一体化灌吹联动设备，无需额外搭建大型输送线体，适配场地空间有限的前置式生产点位。模具核心成型逻辑围绕热水加热温控方案搭建，摒弃常规吹塑模的电加热棒布局，在模座底板内集成密闭式热水流道，通过外接热水循环管路实现模腔全域均匀升温，避免局部过热导致的瓶身壁厚差问题，尤其适配厚壁预制瓶胚的吹胀成型——这类瓶胚不同于常规轻量化吹瓶用的薄壁管胚，因终端使用场景需要更高的瓶身结构强度，胚管壁厚比常规款高出40%左右，传统电加热的局部温控方式很容易出现胚料表层融化、

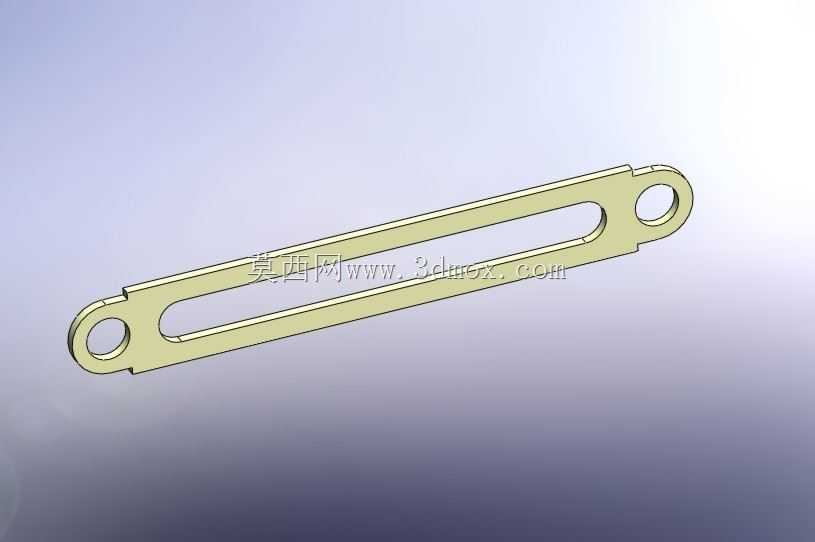

　　内层未达到吹胀温度的问题，热水模温的传导均匀性刚好匹配这类厚壁胚的加热需求。整套模具共设置八个作业工位，其中六个工位依次完成瓶胚从预热到不同吹胀阶段的成型工序，第一个工位承担瓶胚定位与初始预热，将送入模腔的预制瓶胚加热到玻璃化转变温度区间，后续五个工位逐次提升吹胀气压，让胚料逐步贴合模腔内壁，避免一次高压吹胀导致的胚料拉伸破裂；第七个工位完成瓶身最终轮廓的定型保压，通过持续的循环温控让瓶身尺寸稳定在设计公差范围内；第八个工位承担成品脱模与瓶底成型，配套的独立底模组件可单独拆分，方便后续更换不同瓶底纹路的模芯，无需拆解整套模架。模座两侧设计有快拆式密封件安装槽，密封件采用耐温氟橡胶材质，可耐受120摄氏度的循环热水长期冲刷，

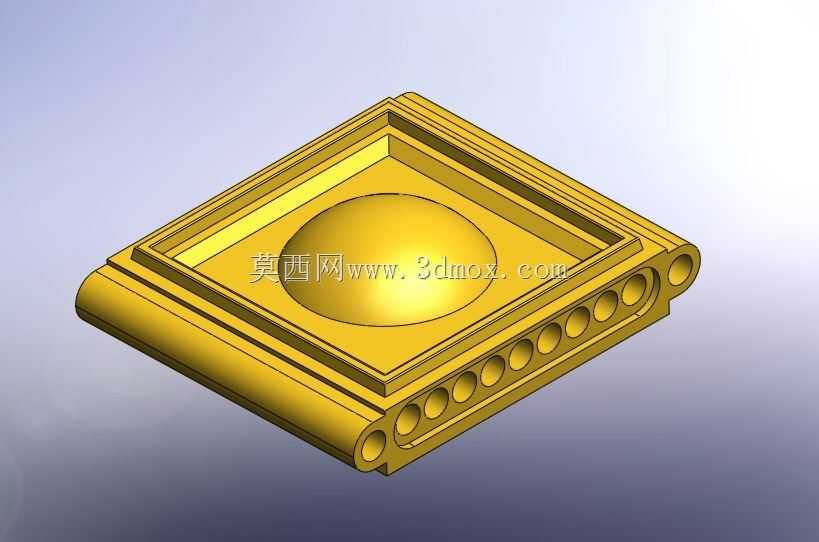

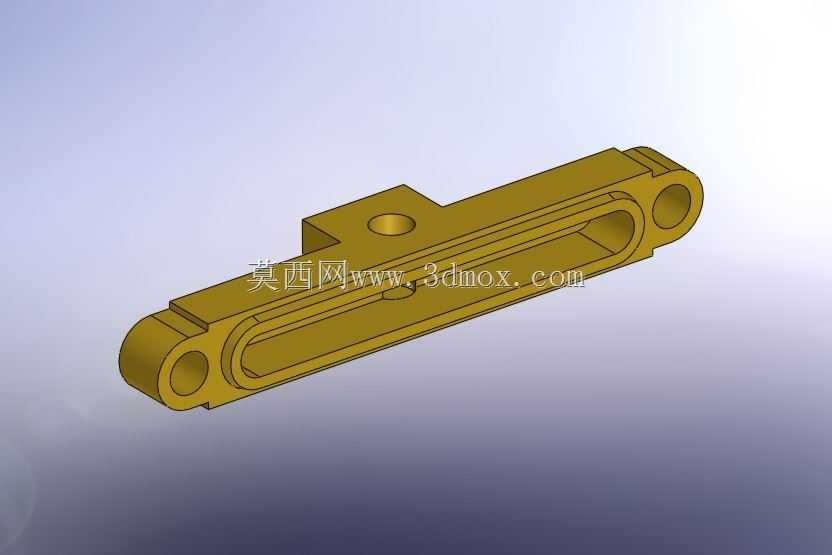

　　同时在合模时提供足够的密封压力，避免吹胀过程中出现气压泄漏导致的瓶身缺料问题。整套模具的安装边界控制在紧凑型设备的安装台面范围内，模架总宽度适配小型吹瓶设备的模板安装孔位，底板的供水接头采用标准快插接口，可直接对接现有设备的热水循环系统，两侧的导向滑块采用自润滑铜合金材质，长期往复开合无需频繁加注润滑脂，适配食品生产场景的洁净要求。底模组件采用硬黄铜加工，导热效率比常规模具钢高出两倍以上，可让瓶底部位的温度快速达到成型要求，避免瓶底出现积料、发白等成型缺陷，同时黄铜材质的耐磨性足够支撑十万次以上的开合作业，满足小批量生产的使用寿命要求。设计过程中特意降低了模座的整体高度，让成型后的成品瓶可直接通过下方的出料槽送入后续灌装工位，无需额外设置提升转向机构，进一步压缩整套生产单元的空间占用，水加热管路的接口全部设置在模架后侧，不会与前侧的操作、维护空间产生干涉，日常清理模腔、更换密封件时无需拆卸管路，可大幅缩短设备维护的停机时间。
