自动3D入口设备机架承载结构

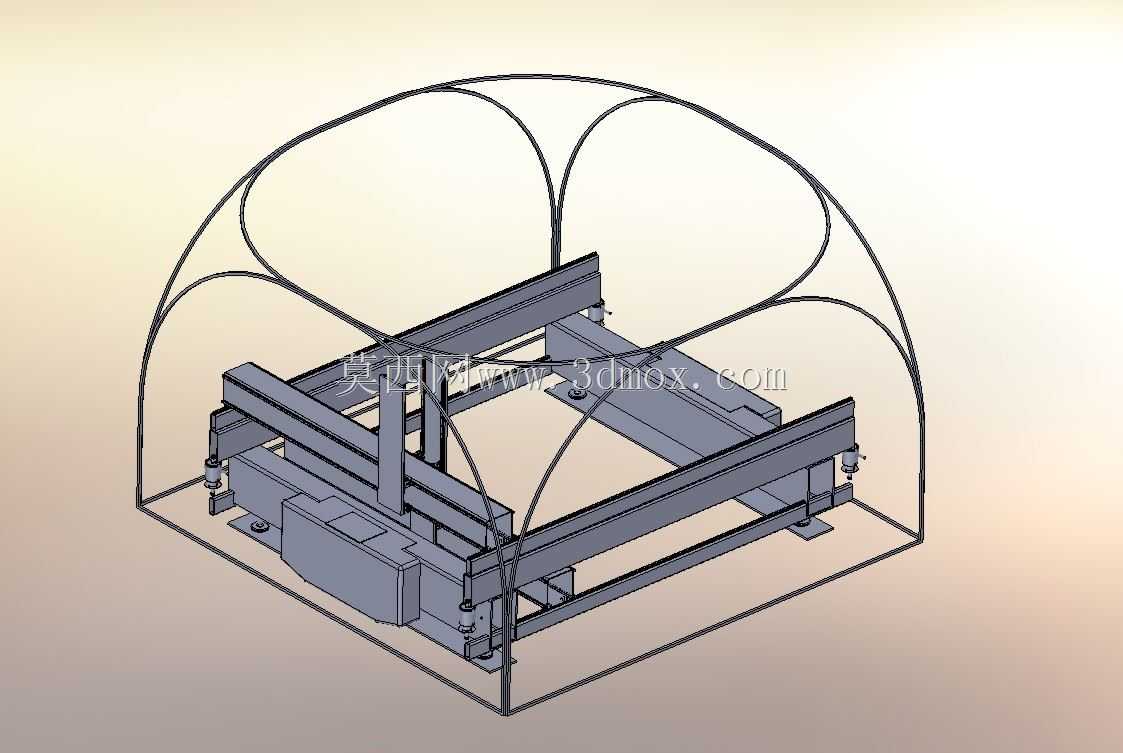

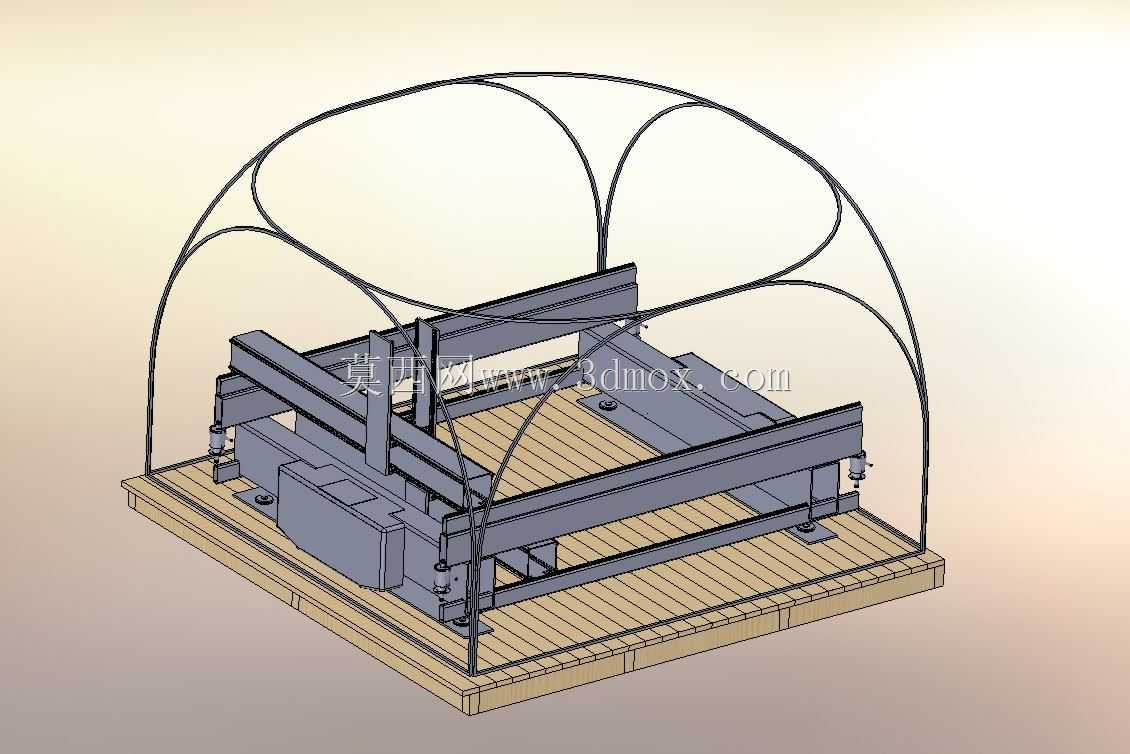

　　这套承载框架结构，主要应用在自助通行类入口设备的下部承载区域，是整台入口设备的核心受力支撑部件，日常运行中需要承托上部的闸机机芯、识别模块、通行指示组件以及外装护板的全部重量，同时还要承受通行人员倚靠、推送带来的侧向载荷，以及设备长期运行过程中的振动作用力。从结构设计来看，整体采用框型焊接式布局，两侧设置通长的纵向承载梁，梁体采用折弯成型的槽型截面，在保证整体抗弯强度的前提下，尽可能降低结构自重，避免材料冗余带来的成本浪费。纵向梁之间通过多根横向连接梁实现刚性连接，横向梁的排布位置完全匹配上部机芯组件的安装孔位，每处连接节点都采用满焊工艺处理，焊后做应力释放处理，避免长期承载后出现焊接变形导致上部组件安装错位。

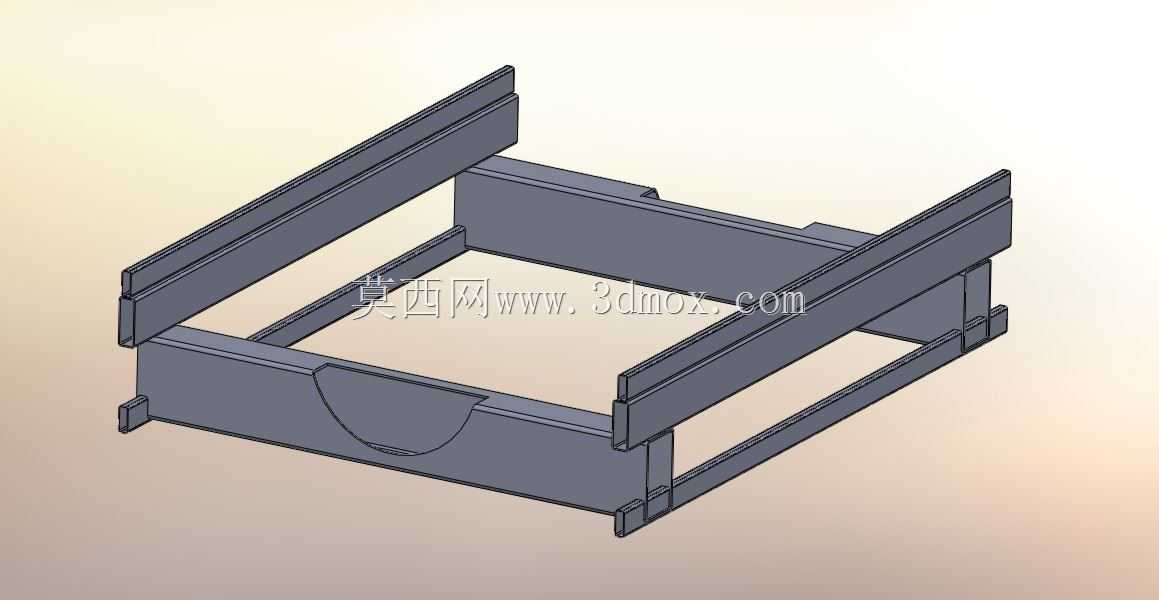

　　框架前部设置了带弧形缺口的横梁结构，这个缺口的位置刚好对应入口设备的检修口位置，日常维护时不需要拆除整个框架护板，就可以伸手调整下部的接线端子、传感器固定座，弧形的边缘做了折弯翻边处理，既可以避免锐边划伤维护人员，也能提升缺口处的结构刚度，避免缺口位置出现应力集中导致的梁体变形。框架的四个角位都设置了向外延伸的安装支脚，支脚上预留了长圆形的调节安装孔，现场安装时可以根据地面预埋的膨胀螺栓位置做小范围的位置调整，不需要重新打孔，降低现场施工的适配难度；支脚的底面设计成平面结构，可以搭配调平地脚使用，应对地面不平整的安装场景，保证整个框架处于水平状态，避免上部的闸机摆臂、识别模块出现倾斜，影响通行检测的精度。从安装边界来看，

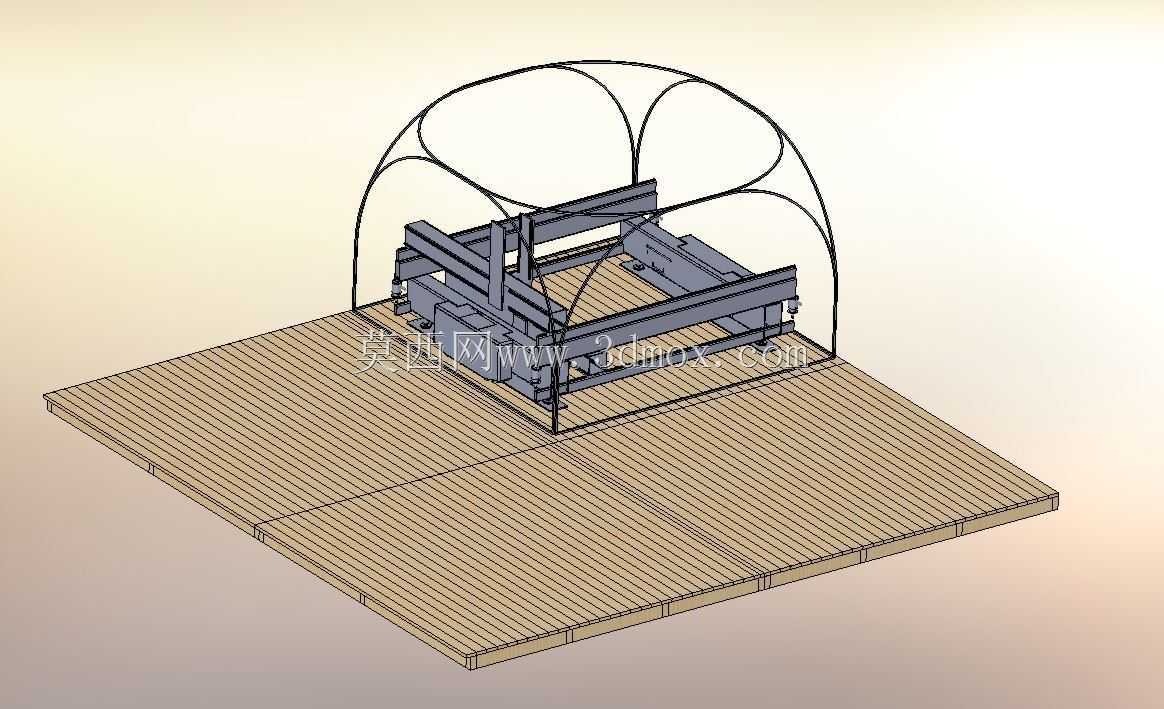

　　框架的整体宽度匹配常规入口通道的标准宽度，纵向深度刚好覆盖设备的下部安装区域，两侧纵向梁的外侧预留了护板安装的定位凸台，外装护板可以直接卡在凸台上用螺丝固定，不需要额外设置安装支架，减少装配环节的零件数量。框架的顶面所有安装孔位都采用统一的孔距标准，兼容市面上主流的入口设备机芯安装尺寸，不管是摆闸机芯、翼闸机芯还是三辊闸机芯，都可以直接在这个框架上做适配安装，不需要重新改动框架的主体结构。设计过程中特意规避了复杂的曲面结构，所有梁体都采用常规的钣金折弯工艺即可加工，不需要开模，小批量生产时也能控制加工成本，焊接完成后整体做喷塑处理，表面的防锈层可以适应室内、半室外的安装环境，避免长期使用出现锈蚀掉漆的问题。框架的下部预留了走线空间，

　　横向连接梁之间的空隙可以布置设备的电源线、信号线，梁体上预留的穿线孔套有橡胶护圈，避免拉线时划破线缆绝缘层，降低线路故障的概率。实际使用场景中，这类框架结构除了应用在自助3D入口设备上，也可以适配同类的自助检票设备、门禁通道设备的下部承载，只需要调整对应位置的安装孔位，就可以快速适配不同的上部组件，结构的通用性较强。结构受力校核阶段，针对框架中部的最大承载位置做了加载测试，在额定承载重量的1.5倍载荷下，框架的最大变形量控制在允许范围内，不会出现永久性变形，完全满足入口设备长期满负荷运行的结构强度要求。
