20毫米ACME梯形螺纹进给传动组件

　　这套20毫米规格的ACME螺纹传动组件，是直线进给机构里的核心执行单元，在各类需要精准直线位移传递的设备中都能见到它的应用场景，从普通的木工进给装置、小型物料输送的推拉机构，到轻工设备里的工位调节结构，都能适配这类梯形螺纹传动方案。ACME螺纹本身的牙型角为29度，相比普通三角螺纹，它的牙型强度更高，传动过程中接触面的受力更均匀，耐磨性能也更出色，非常适合中低速、重载的直线传动场景，不会像普通紧固螺纹那样在反复往复运动中出现牙型磨损过快、传动间隙快速放大的问题。

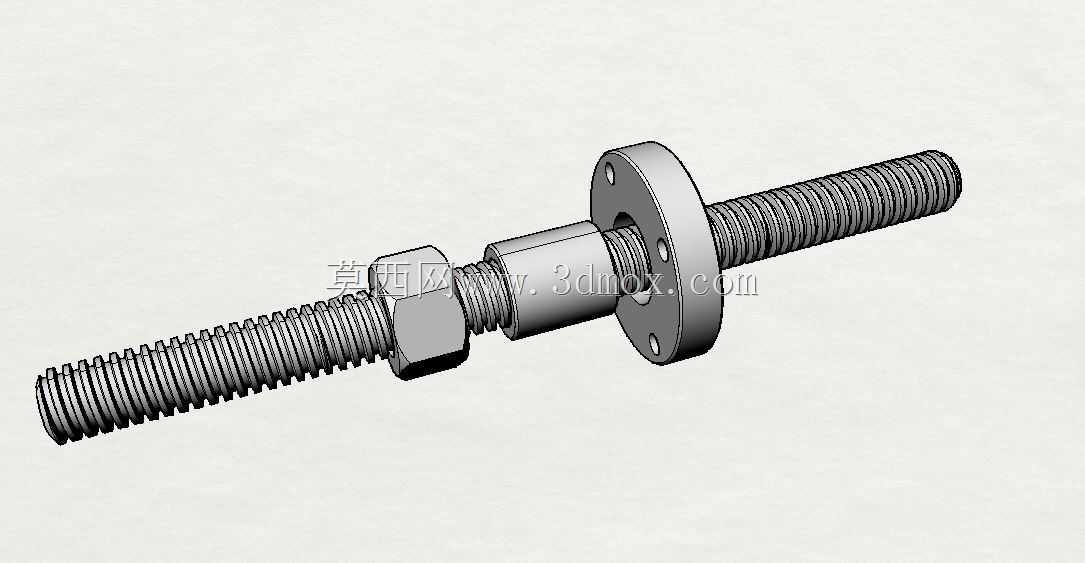

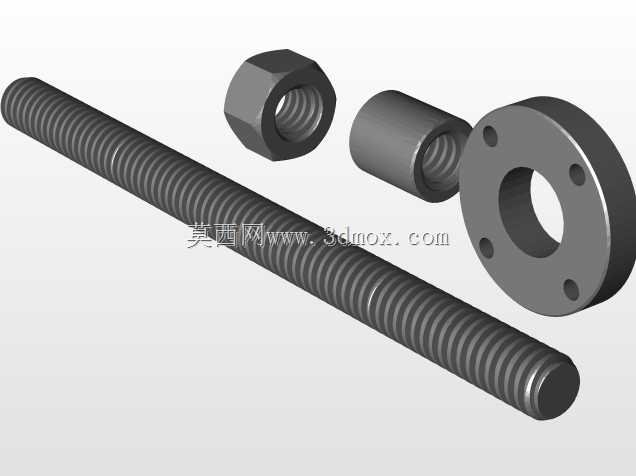

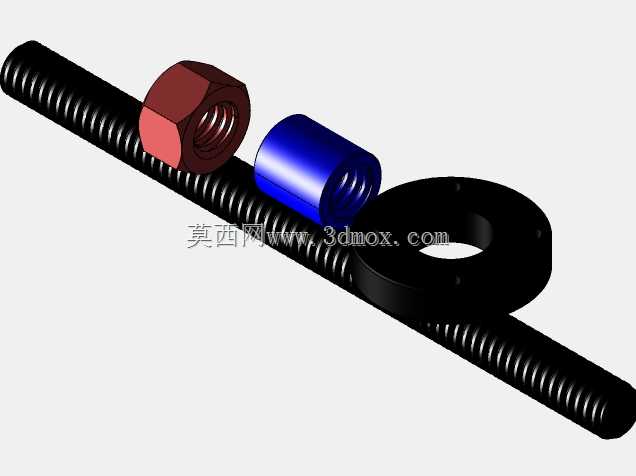

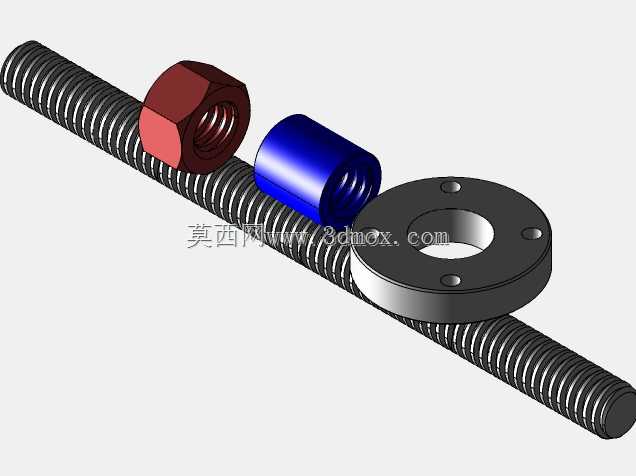

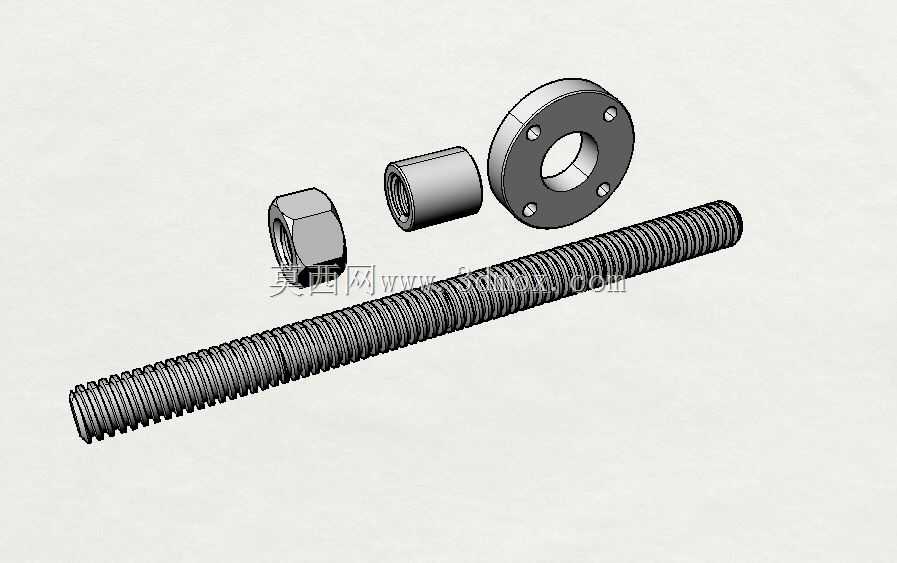

　　整套组件包含了梯形丝杠主体、带安装法兰的传动螺母、配套锁紧螺母三个核心部分。丝杠部分采用通长全螺纹设计，有效行程可以根据实际设备的安装需求截取对应长度，螺纹的牙顶和牙底都做了圆弧过渡处理，能有效降低传动过程中的应力集中，提升长期往复运行的疲劳寿命。带法兰的传动螺母是整套组件的受力核心，法兰端面上均匀分布了四个安装通孔，可以直接通过螺栓把螺母固定在需要做直线运动的滑台或者负载安装板上，不需要额外设计螺母的抱紧夹持结构，能大幅简化安装端的结构设计工作量。螺母本体和丝杠的螺纹配合间隙经过合理控制，既保证传动过程中不会出现过大的空程回程误差，也不会因为配合过紧导致传动阻力陡增、运行卡滞。配套的锁紧螺母可以在螺母安装到位后，贴紧法兰安装面进行锁止，避免设备运行过程中因为振动导致螺母和安装板之间出现相对位移，保证传动位置的一致性。

　　从安装边界来看，丝杠的公称直径为20毫米，配套法兰螺母的法兰盘外径大于螺母本体外径，安装时需要在负载安装板上预留对应尺寸的沉孔或者通过孔，保证螺母本体可以穿过安装板，法兰端面完全贴合安装面。四个安装孔的中心距按照标准ACME螺母的安装尺寸设计，和市面常见的同规格梯形丝杠螺母安装尺寸完全兼容，替换现有设备上的磨损件时不需要重新加工安装孔位。丝杠两端可以根据实际传动需求，额外加工轴颈用来安装支撑轴承或者手轮、同步带轮等驱动部件，不需要对螺纹部分做二次加工，避免破坏螺纹牙型影响传动精度。

　　设计这类传动组件的时候，首先要考虑的是实际工况的负载和运行速度，ACME梯形螺纹的传动效率相比滚珠丝杠要低一些，但是它的自锁特性在垂直安装的场景下有独特优势，当驱动端停止动力输出后，丝杠不会因为负载自重出现下滑，不需要额外加装制动装置就能保证位置锁定，这一点在小型升降调节机构、手动进给工位上非常实用。这套组件的螺母部分可以根据使用场景选择不同的材质，比如在无润滑的工况下可以选用铜合金螺母，自身具备一定的自润滑性能，降低日常维护的频率；在重载低速的场景下可以选用钢制螺母配合表面淬火的丝杠，提升整体的承载能力。

　　在实际设备装配过程中，需要保证丝杠两端的支撑座同轴度，避免丝杠出现弯曲别劲的情况，否则会大幅增加传动阻力，同时加速螺纹牙面的不均匀磨损。法兰螺母和负载滑台连接时，要保证螺母的轴线和丝杠的轴线完全重合，不能出现偏载，否则会导致螺纹接触面局部受力过大，运行过程中出现卡顿、爬行的问题。锁紧螺母的作用是消除法兰螺母和安装板之间的装配间隙，锁止的时候不需要过大的拧紧力矩，只要贴紧法兰面后再拧小半圈即可，过大的拧紧力会导致螺母本体出现变形，影响和丝杠的配合精度。

　　这类梯形螺纹传动组件相比直线导轨搭配滚珠丝杠的方案，成本要低很多，结构也更简单，对安装环境的要求不高，在一些有少量粉尘、碎屑的工况下也能稳定运行，不会像滚珠丝杠那样因为异物进入滚道就出现卡死、磨损加剧的问题，非常适合对传动精度要求不是极高、但需要稳定可靠直线传动的通用设备场景。手动调节的工位上使用这套组件时，可以直接在丝杠端部安装手轮，转动手轮就能带动法兰螺母连接的负载做直线移动，配合刻度环还能实现定量的进给调节，操作直观方便，不需要复杂的控制系统就能实现位置调整。
