通用电气轻量化多孔连接基座结构设计

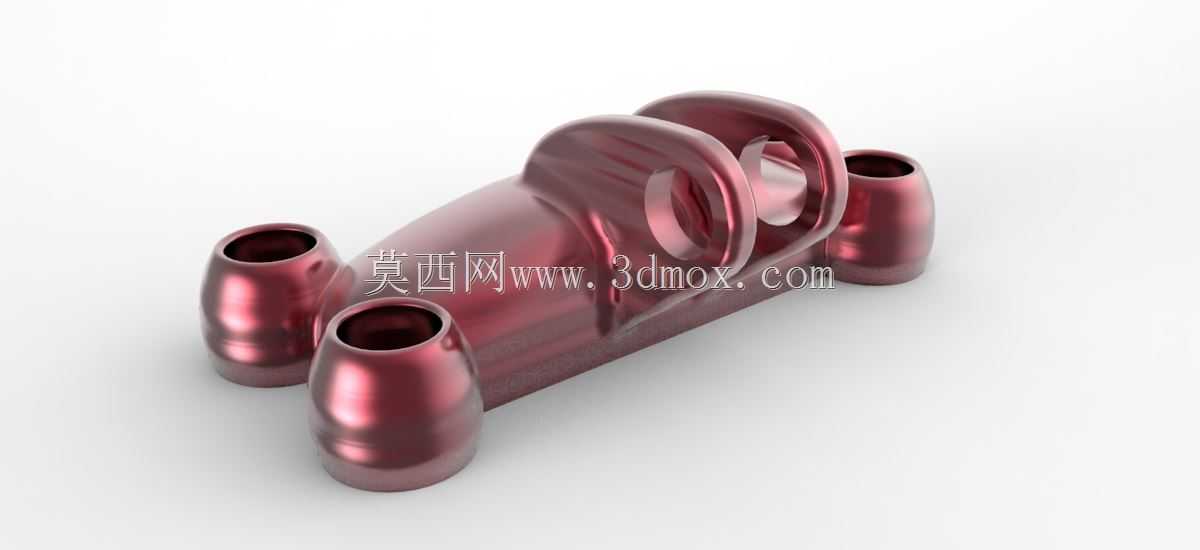

　　在工业电气配套的管线布设、小型功能模块挂载场景里，这类多孔连接基座是现场安装环节出镜率极高的构件，日常会被用在机柜内部走线固定、外置传感模块转接、气动管路分支定位等位置，替代传统的焊接支架与拼接角件，减少现场二次加工的工作量。从结构本身来看，主体采用流线型一体化成型设计，四个凸起的筒状安装孔位呈对称排布，每个孔位的内壁预留了足够的攻丝余量，既可以穿装螺栓完成基座本身的固定，也能作为外接部件的安装接口，孔位端部做了圆弧过渡处理，避免安装时螺栓棱边刮伤配套的线缆或者密封件。中间的拱形握持结构并非装饰设计，一方面是在基座拆装时可以作为手动借力的点位，无需额外工具就能完成初步对位，另一方面拱形结构的曲面受力特性更好，

　　在同等壁厚条件下比平直结构的抗弯折强度高出近四成，能抵消设备运行时产生的持续振动，避免长期使用后出现连接松动的问题。设计阶段做了针对性的减材优化，在保证四个安装孔位连接强度、主体结构抗形变能力的前提下，去除了非受力区域的冗余材料，整体体积相比同载荷的实心块状基座减少七成以上，不仅降低了单件的材料消耗，也减轻了安装位置的承载负担，尤其适合在对自重有严格要求的移动设备、机载配套模块上使用。从安装边界来看，四个安装孔的中心距做了标准化适配，能够匹配市面上主流的电气安装导轨孔位、机柜预留安装孔的间距，不需要额外打孔调整，基座底部做了0.2毫米的平面度公差控制，和安装面贴合时不会出现缝隙，避免长期受力不均导致的基座开裂。

　　孔位的深度设计也做了考量，穿装M4规格的螺栓时，螺纹啮合长度能达到螺栓直径的1.5倍，满足螺纹连接的强度要求，不会出现滑牙或者连接失效的问题。主体的曲面过渡全部采用圆角处理，没有尖锐的棱角，在车间安装、后期运维的时候不会划伤操作人员，也不会割破配套穿装的线缆绝缘层。实际使用中，这类基座可以同时承担三个方向的连接固定需求，侧面的拱形结构还能作为临时的线缆挂靠点位，方便布线时梳理走线方向，相比传统的多个角件拼接的固定方式，一体化的结构不存在拼接缝隙，不会积累灰尘或者凝露，在潮湿、多粉尘的工业现场也能保持稳定的连接性能。建模过程中对所有的受力点位做了应力仿真验证，在额定挂载载荷下，最大应力出现在安装孔和主体的衔接位置，

　　数值远低于常用铝合金、工程塑料材质的许用应力，即使出现短时的过载冲击，结构也不会发生脆性断裂，只会产生微小的塑性形变，给运维人员留出排查处理的时间。四个筒状孔位的外壁做了加厚处理，因为螺栓拧紧时孔位会承受径向的膨胀力，加厚设计能避免孔位被撑裂，同时孔位的端面做了沉头处理，螺栓安装后头部不会突出基座表面，不会和周边的其他部件产生干涉。
