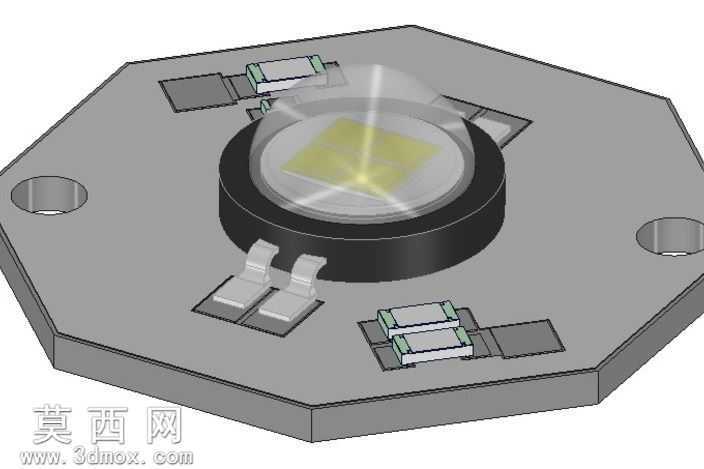

阿克里什4W集成LED光源模组三维结构

本作品为4W功率LED照明光源模组的三维建模成果，建模过程严格遵循实物拆解测绘的尺寸比例，完整还原了集成式LED光源的全部结构细节。建模初期先对实物基板进行轮廓测绘，确定八边形铝基散热基板的外形尺寸、安装孔位坐标，先绘制基板的二维草图，通过拉伸特征生成带安装沉孔的基板实体，基板边缘做了微小的倒角处理，还原实物基板的加工工艺细节。核心发光区域的建模分为透镜、LED芯片、封装基座三个部分：首先绘制黑色封装基座的环形轮廓，通过拉伸与圆角特征做出基座的阶梯结构，还原基座与基板贴合的安装定位槽；芯片部分采用薄长方体拉伸生成发光晶片实体，表面赋予荧光胶层的半透明淡黄色材质，模拟白光LED芯片涂覆荧光粉的真实质感；外层的半球形光学透镜通过旋转凸台特征生成，赋予高透光率的PC材质属性，调整材质的折射参数与透明度，还原透镜聚光透光的光学特性。基板表面的贴片电子元件建模按照实物布局逐一完成：电阻元件先绘制长方体陶瓷基体，在基体两端添加金属电极的拉伸特征，表面赋予深灰色陶瓷材质与亮银色金属电极材质，按照电路走线的布局位置逐一摆放，还原阻容元件的焊接位置；电路走线部分通过在基板表面绘制闭合草图，采用凸台拉伸生成薄铜层走线，赋予紫铜金属材质，清晰呈现基板表面的电路连接逻辑。渲染阶段采用柔和的顶光作为主光源，搭配侧方补光凸显透镜的通透质感与金属元件的反光特性，基板表面赋予磨砂铝材质的漫反射属性，还原铝基板的散热基底质感。设计思路围绕可直接适配110V或230V市电直供的使用需求，将阻容降压元件与LED发光芯片集成在单块基板上，无需额外外接驱动组件即可直接通电使用，建模时特意保留了元件之间的安全电气间隙，还原实物的电路设计逻辑，整体模型可直接用于照明产品的结构验证、安装适配模拟以及产品展示渲染使用，所有结构特征均对应实物的生产装配逻辑，无冗余建模特征，各部件之间的装配间隙完全符合实际生产的公差要求。
