耳垢去除恒温处理设备结构设计

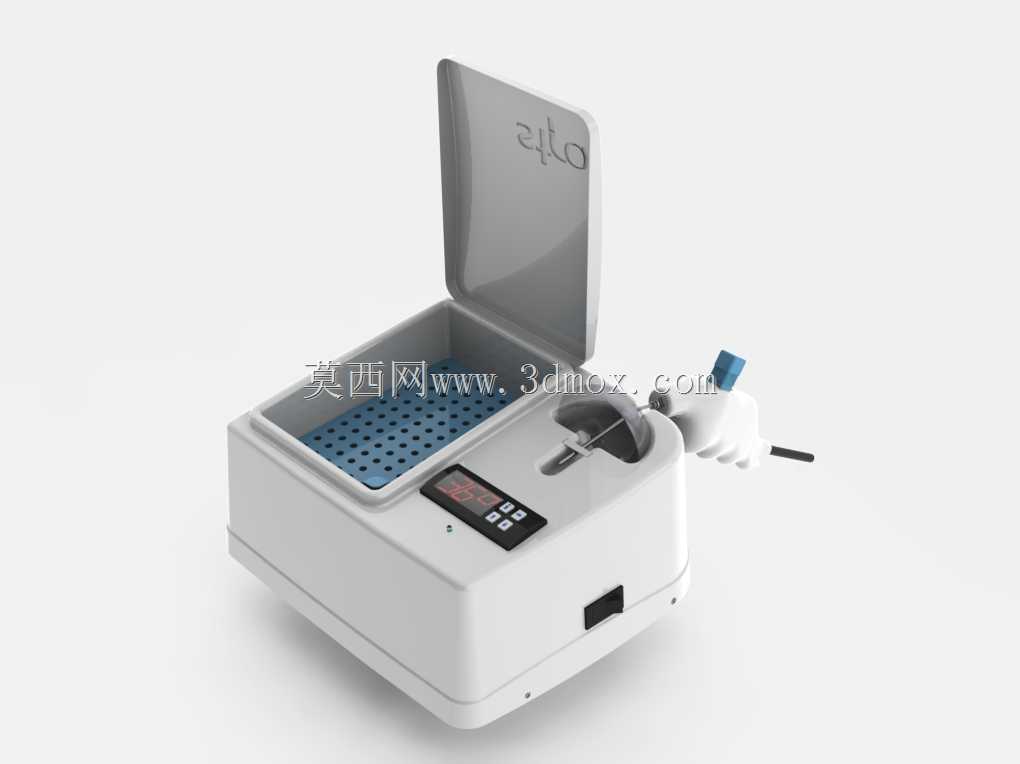

　　这款台式耳垢去除处理设备，主要面向耳鼻喉科临床样本预处理、耳道护理配套耗材加工场景设计，核心作用是对取出的耳垢样本进行恒温软化、均质处理，方便后续的成分检测、病理制片操作，也可适配耳道护理机构的定制化耳模预处理工序，解决常温下硬质耳垢难以塑形、检测样本均质度不足的实际问题。设备整体采用台式一体化布局，外壳采用圆角矩形注塑成型结构，所有外露棱边均做R3以上的圆角倒钝处理，避免日常操作过程中的磕碰划伤，适配门诊操作台、护理工位的常规摆放需求，整机放置边界控制在400mm×300mm×220mm区间，底部预留四个直径12mm的橡胶防滑脚垫，安装时无需额外固定，直接放置在水平台面上即可，脚垫压缩量控制在2mm以内，

　　可抵消设备运行时温控模块循环带来的微幅振动，保证处理过程中样本放置的稳定性。上盖采用单侧铰接式开合结构，铰接轴设置在设备后侧，开合角度可达110度，开盖状态下可完全露出内部的处理腔与操作工位，上盖内侧贴附镜面不锈钢反光衬板，一方面可反射温控腔体内的热量，减少腔体内的温度梯度差，保证不同位置的样本受热均匀，另一方面也方便操作人员观察腔体内样本的软化状态，无需频繁开盖造成温度流失。内部处理腔采用下沉式设计，腔体内设置带密集通孔的承托托盘，托盘孔径5mm，孔间距8mm，采用矩阵式排布，可同时放置24个标准样本管，托盘下方为恒温加热腔，采用PTC加热模块搭配循环风道设计，温度控制范围在37℃到65℃之间可调，控温精度可达±0.5℃，

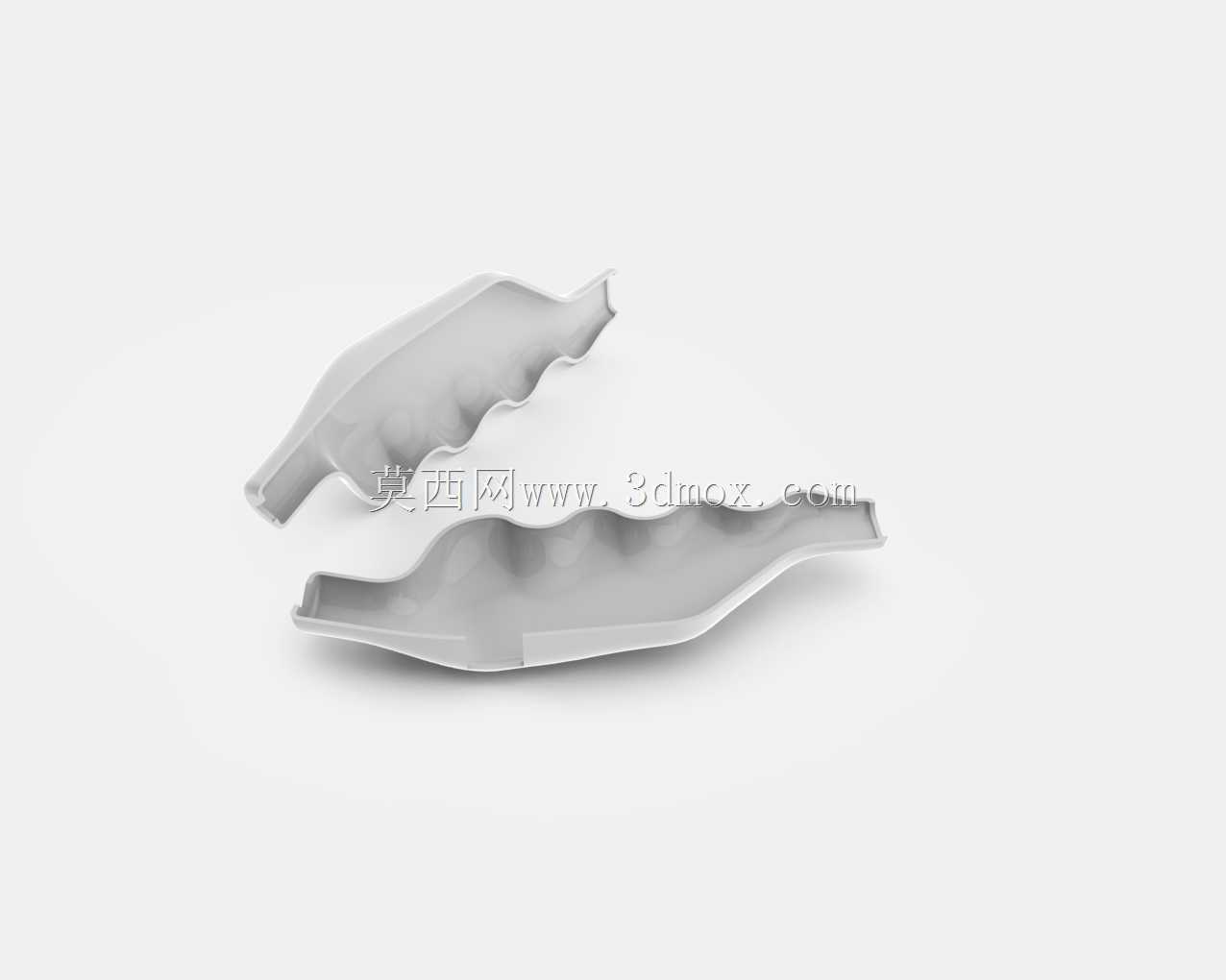

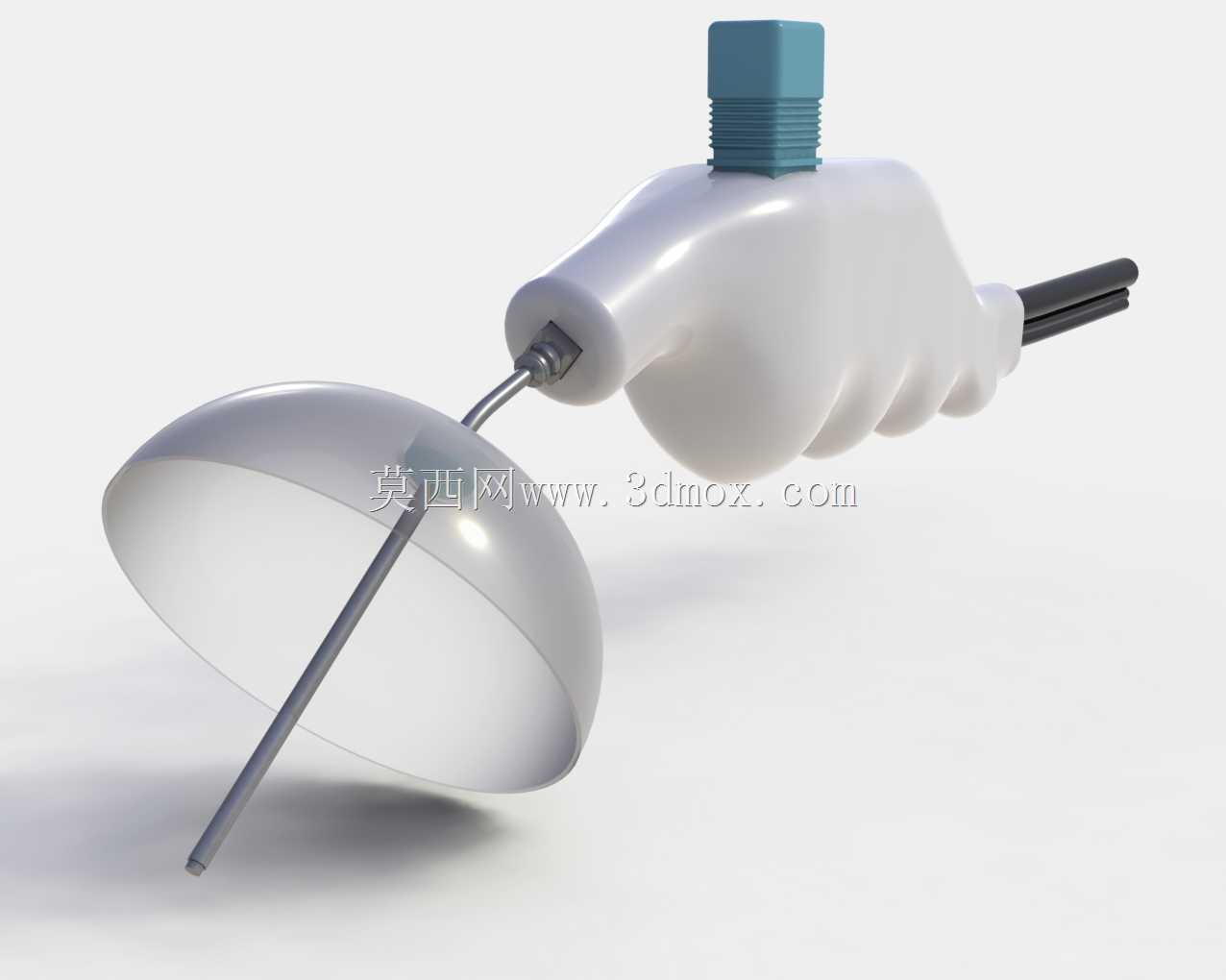

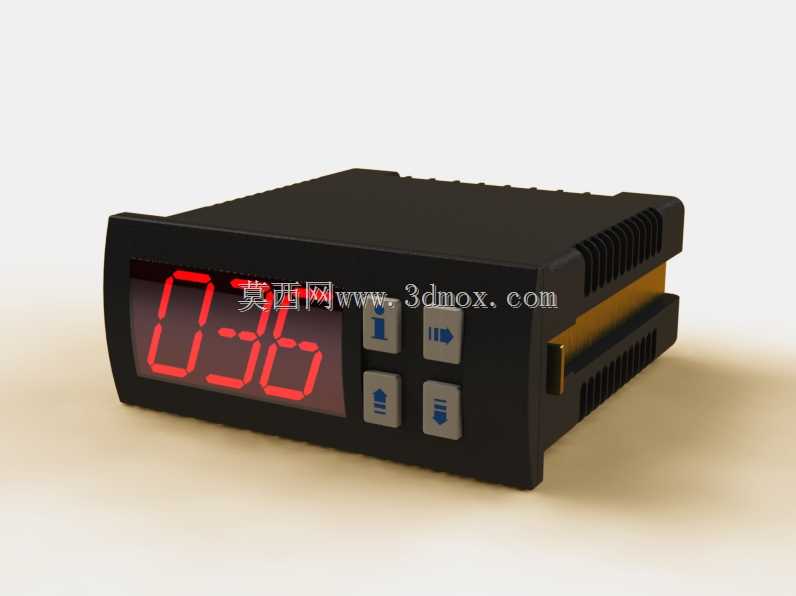

　　腔体内壁采用食品级304不锈钢一体冲压成型，无清洁死角，日常使用后可直接用酒精擦拭消毒，避免不同样本之间的交叉污染。设备前侧倾斜面嵌入数显温控操作面板，面板倾斜角度为15度，符合操作人员坐姿操作的视线角度，面板上设置四位数码显示屏与四个实体操作按键，可直接设定目标温度、处理时长，设备达到设定温度后会自动进入恒温保持状态，计时结束后发出蜂鸣提示，无需人工值守监控。面板旁侧设置专用的取样处理工位，配套专用的手持吸附取样组件，组件通过柔性管线与设备内置的负压模块连接，负压值可根据耳垢软化程度进行三档调节，软化后的耳垢样本可通过取样组件直接吸附转移，避免人工挑取造成的样本破碎、交叉污染问题，取样组件的手柄采用人体工学弧度设计，

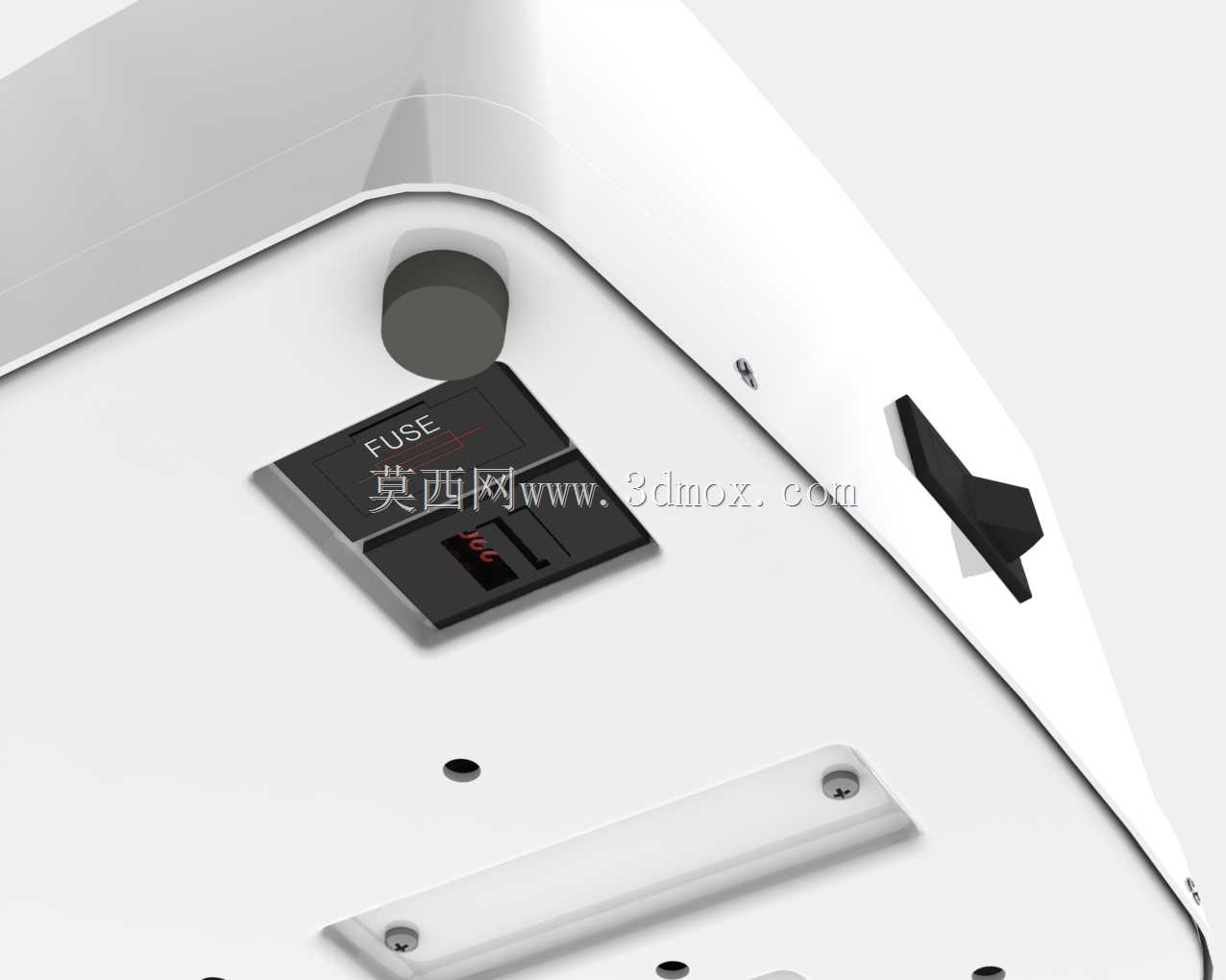

　　握持部位做防滑纹理处理，长时间操作不易产生疲劳。设备后侧设置电源接口与电源开关，内置过热保护模块，当腔体内温度超过70℃时会自动切断加热电源，避免干烧引发的安全隐患，设备侧面预留散热格栅，格栅开孔方向为斜向下45度，可防止日常操作时液体泼溅进入设备内部，同时保证内部电路模块的散热需求，设备运行时的表面温度最高不超过40℃，符合医用电气设备的表面温度安全要求。在结构设计过程中，优先考虑了日常使用的清洁便利性与操作安全性，所有与样本接触的部件均采用快拆式设计，承托托盘、取样吸头均可直接拆卸进行高温高压消毒，设备内部的走线全部采用耐高温阻燃线缆，沿外壳内侧的走线槽规整排布，与加热模块之间设置隔热石棉衬板，避免长期高温环境下线缆老化加速。设备底部预留了可选配的内置蓄电池安装位，选配蓄电池版本可支持4小时以上的离线运行，适配外出义诊、上门护理等无固定电源的使用场景，整机重量控制在8.5kg以内，侧面可加装隐藏式提手，方便不同工位之间的转移搬运。
