轴流翼型高压压缩空气叶轮结构设计

　　在工业压缩空气供给、高压送风系统的实际工况里，这类轴流翼型叶轮是核心做功部件，和普通低压送风叶轮的设计逻辑有本质区别，普通低压叶轮多采用大弦长、小安装角的宽叶片设计，侧重大风量低风压输出，而高压工况下的叶轮需要在有限的轮径空间内，通过叶片型线的优化实现气流的逐级加压，避免气流在叶道内产生分离涡，降低流动损失。从实际应用场景来看，这类叶轮常配套在小型高压轴流风机、单级轴流压缩单元里，可用于车间局部高压吹扫、物料气力输送的风源端、小型风动工具的供风单元，也可作为制冷系统里的高压循环送风部件，适配需要稳定高压气流输出、安装空间相对紧凑的工况。

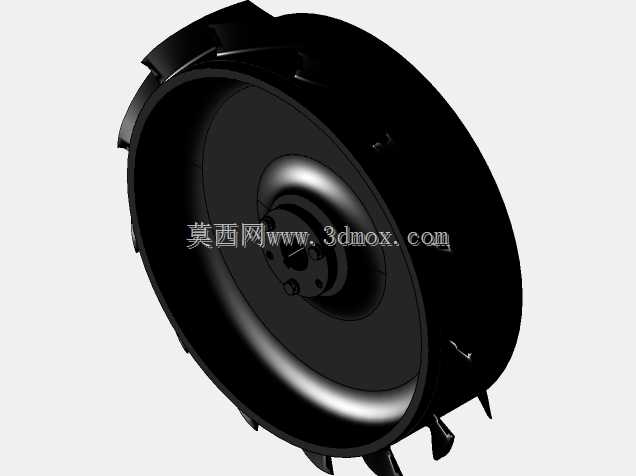

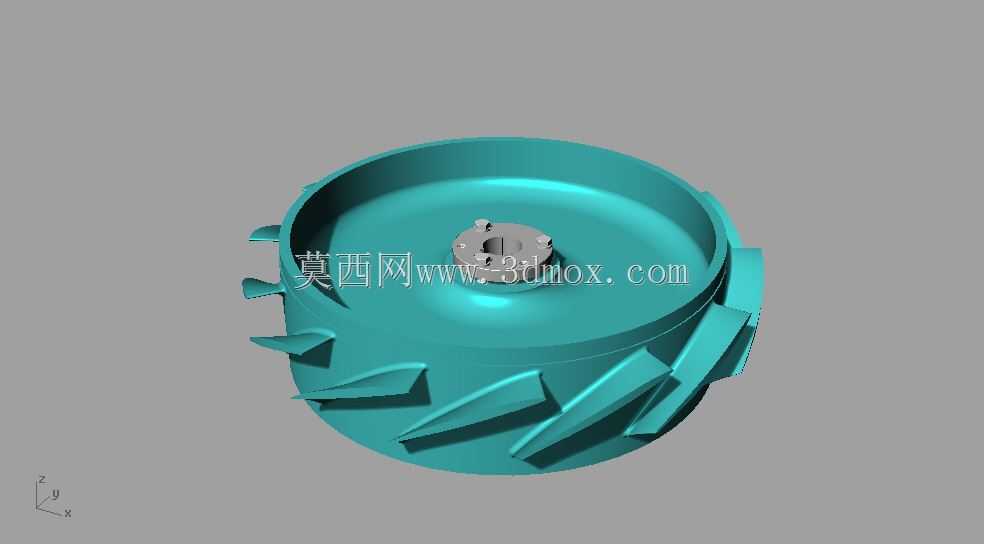

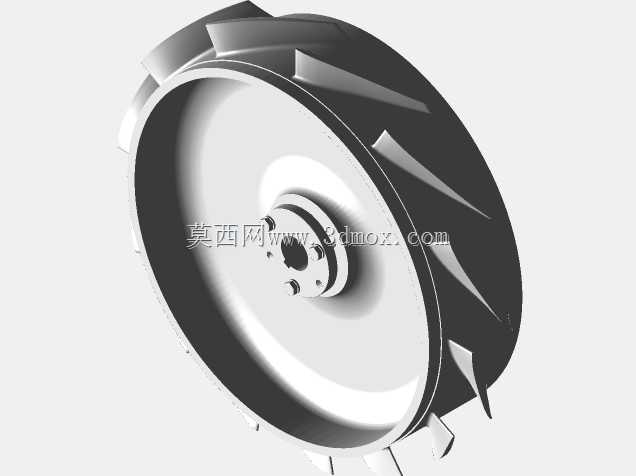

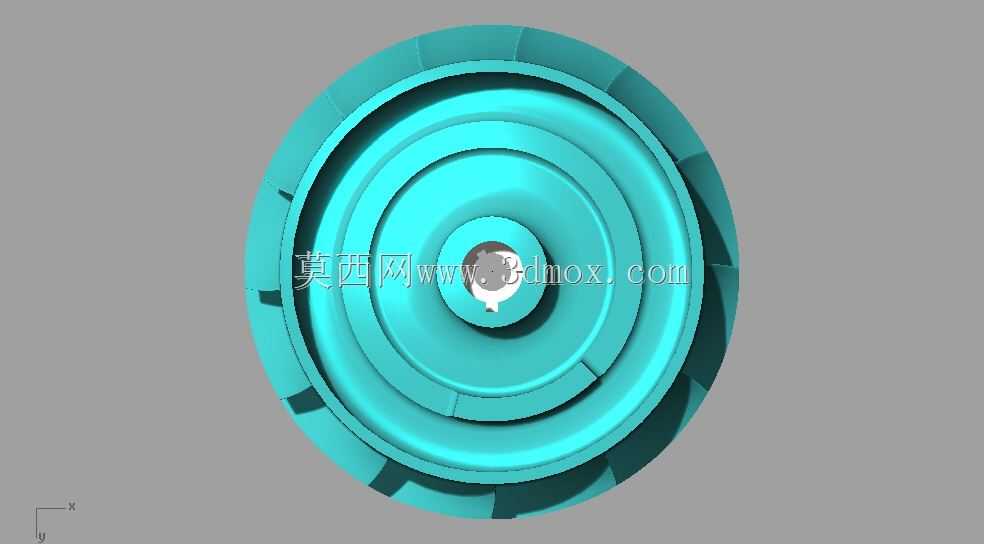

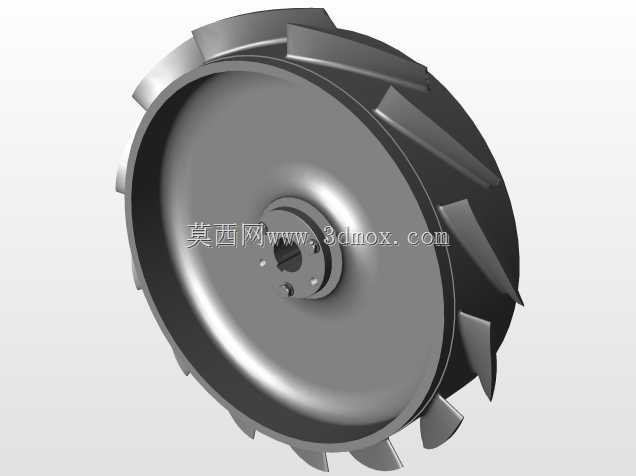

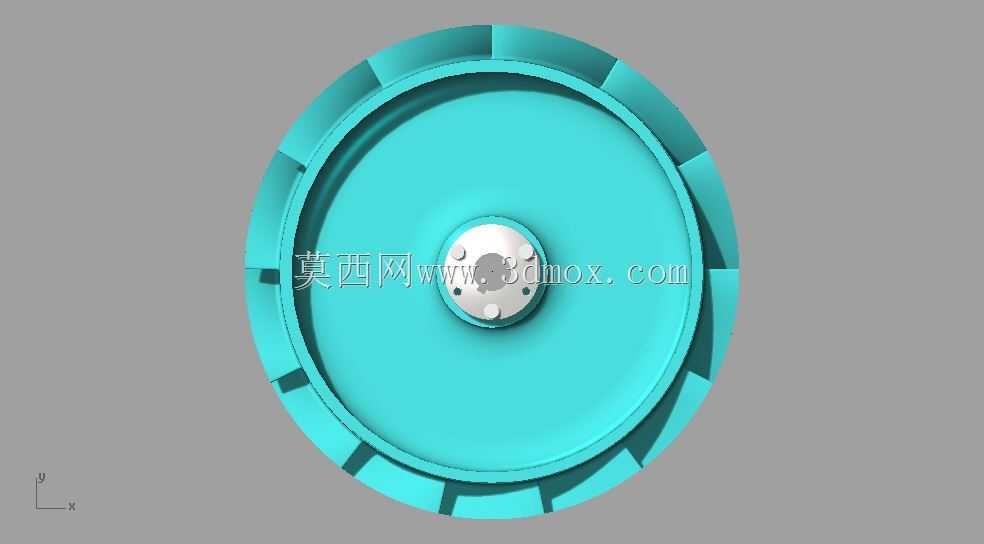

　　从结构设计思路来看，这款叶轮采用轮盘与叶片一体化的结构形式，中心设置带定位孔的轮毂安装座，安装座上预留的紧固孔可直接与驱动电机的输出轴端法兰对接，定位止口的尺寸匹配常规Y系列小型高压电机的轴伸端安装尺寸，安装时无需额外定制转接法兰，可直接完成装配，降低现场安装的适配成本。叶片采用翼型截面设计，沿轮盘周向均匀分布，叶片的安装角从轮毂处到轮缘处呈渐变设计，轮毂处安装角更大，适配轮毂侧较低的线速度，轮缘处安装角适当减小，匹配轮缘侧更高的圆周线速度，让整个叶道内的气流加压梯度更均匀，避免局部流速突变产生的气动噪声与能量损失。叶片前缘做了小圆角钝化处理，可降低气流入口处的冲击损失，叶片尾缘做了减薄处理，减少气流出口的尾迹涡强度，提升叶轮的做功效率。

　　从安装边界来看，叶轮的轮盘外缘做了围边结构，一方面可以提升叶轮整体的结构刚度，避免高转速下叶片产生过大的径向形变，另一方面围边可与风机壳体的密封环形成微小间隙配合，减少叶轮出口端的高压气流回流到入口侧，提升容积效率。轮盘背面采用平滑的弧面过渡设计，从轮毂处平缓过渡到轮缘位置，避免轮盘背面出现气流滞止区，减少轮盘摩擦带来的功率损耗。在实际选型匹配时，需要注意叶轮的轴向安装尺寸，确保叶轮装入风机壳体后，叶片前缘与进风口导流罩的轴向间隙控制在3-5mm范围内，间隙过大会导致入口气流泄漏量增加，风压下降，间隙过小则容易在运行过程中出现叶片与导流罩的刮擦故障。

　　从功能特性来看，这款叶轮的翼型叶片设计相比传统的直板叶片，在相同转速、相同轮径的条件下，输出风压可提升15%-20%，同时气动噪声可降低5-8分贝，适合对风压要求较高、对运行噪声有一定控制要求的工况。叶片的数量经过气动计算优化，既避免了叶片数量过少导致的单叶片载荷过大、气流脉动增强的问题，也避免了叶片数量过多带来的流道过窄、气流摩擦损失增加的问题，在做功效率与结构强度之间取得平衡。轮毂处的安装座采用加厚设计，可承受高转速下的扭矩传递需求，避免长期运行过程中轮毂与轴配合处出现磨损松旷的问题。在实际建模过程中，叶片的型线需要通过多个截面的翼型坐标点拟合生成，每个截面的翼型弯度、厚度都需要根据所在半径的线速度进行调整，不能直接采用等截面叶片拉伸生成，否则会导致叶道内气流流动状态恶化，实际运行效率远低于设计值。轮盘与叶片的连接处采用大圆角过渡，一方面可以降低应力集中系数，提升叶轮的结构疲劳强度，另一方面可以减少角部的气流滞止损失，提升流道的通畅性。
