移动式氮气增压供气成套设备结构设计

项目分类:压缩机 发布时间:2021-11-21 ID:395473
  • 移动式氮气增压供气成套设备结构设计
  • 移动式氮气增压供气成套设备结构设计
  • 移动式氮气增压供气成套设备结构设计
  • 移动式氮气增压供气成套设备结构设计
  • 移动式氮气增压供气成套设备结构设计
  • 移动式氮气增压供气成套设备结构设计
  • 移动式氮气增压供气成套设备结构设计
  • 移动式氮气增压供气成套设备结构设计
  • 移动式氮气增压供气成套设备结构设计
  • 移动式氮气增压供气成套设备结构设计
  • 移动式氮气增压供气成套设备结构设计
  • 移动式氮气增压供气成套设备结构设计
  • 移动式氮气增压供气成套设备结构设计
  • 移动式氮气增压供气成套设备结构设计
  • 移动式氮气增压供气成套设备结构设计
  • 移动式氮气增压供气成套设备结构设计
  • 移动式氮气增压供气成套设备结构设计
  • 移动式氮气增压供气成套设备结构设计
  • 移动式氮气增压供气成套设备结构设计
  • 移动式氮气增压供气成套设备结构设计
  • 移动式氮气增压供气成套设备结构设计
  • 移动式氮气增压供气成套设备结构设计
  • 移动式氮气增压供气成套设备结构设计

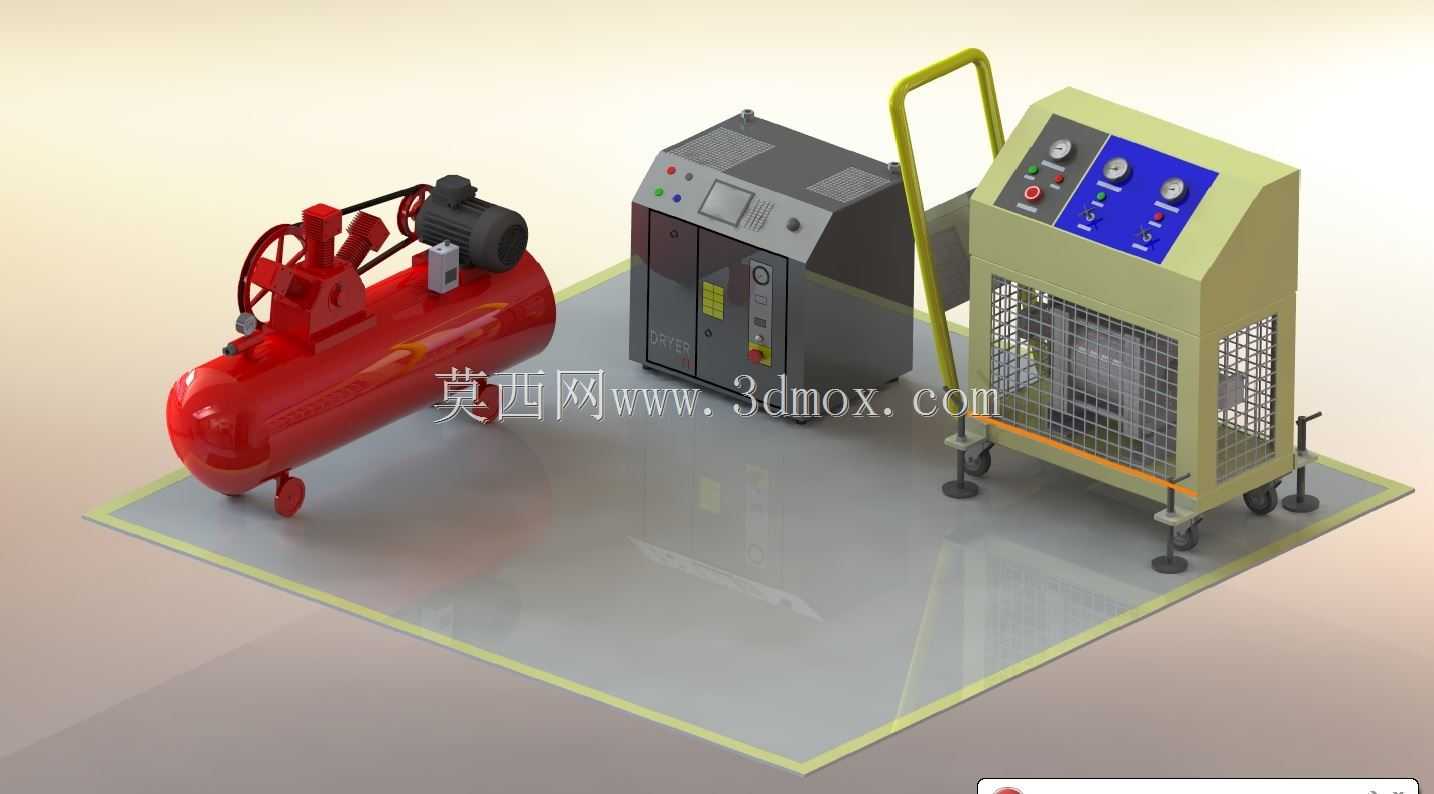

  这套增压供气设备的三维结构,完整还原了现场气源增压作业的整套机组配置,从左侧的卧式储气单元到中间的控制柜体、右侧的增压主机,所有部件的相对位置、安装固定方式都按照实际车间使用场景排布,没有做简化的理想化处理。在实际工业场景里,这类设备主要用于工厂现有管网氮气压力不足的工位,比如激光切割的辅助供气、注塑成型的气辅工序、压力容器的气密性检测、化工管路的吹扫置换,当车间集中供气的压力只能维持在0.4-0.6MPa,而个别工位需要1.0-2.5MPa的稳定高压氮气时,这套机组就可以直接串接在现有管网上,不需要单独布设高压气源管路,大幅降低车间改造成本。

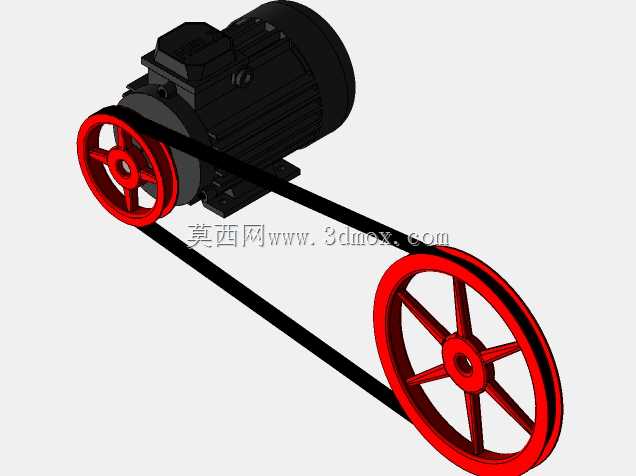

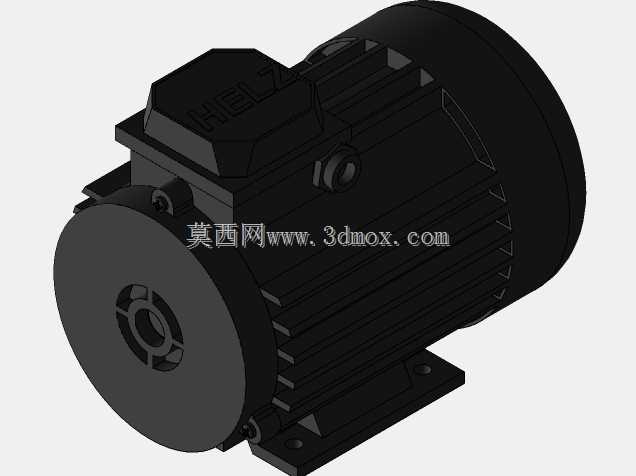

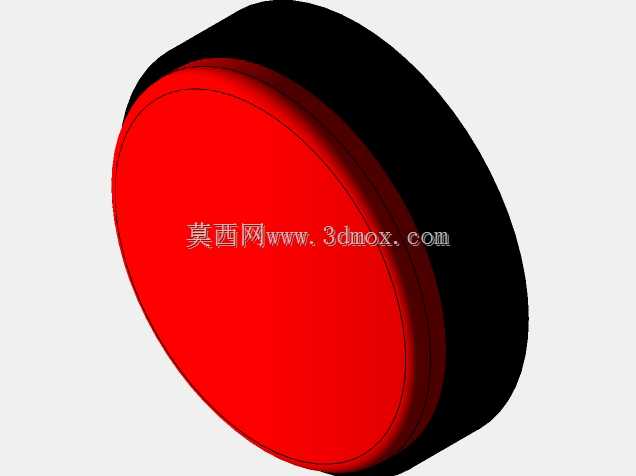

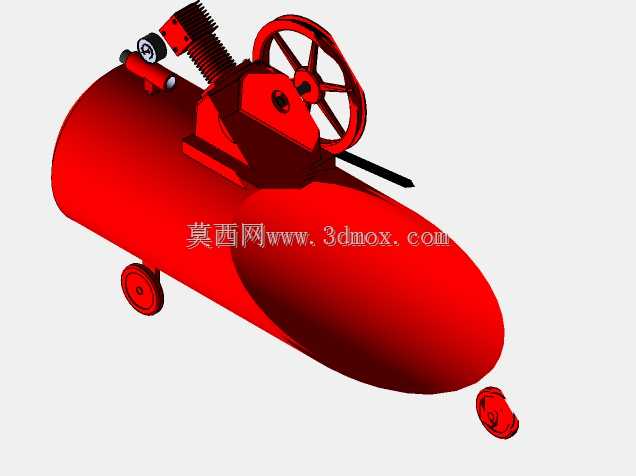

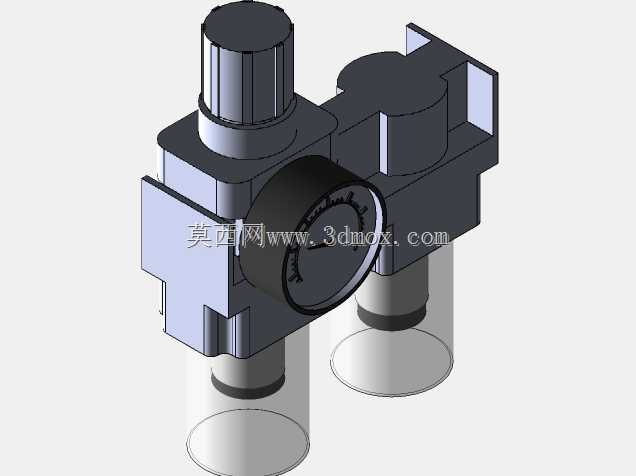

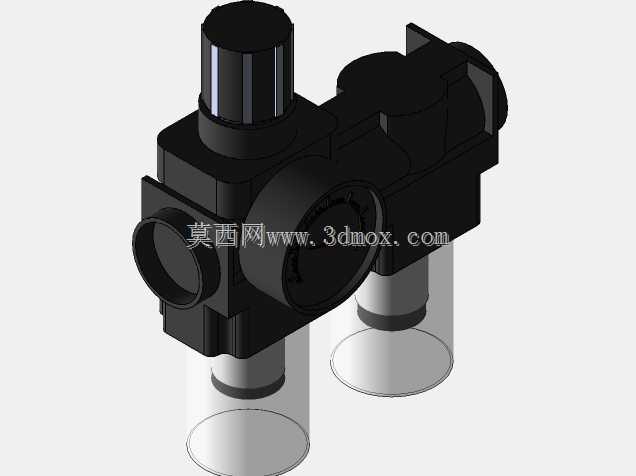

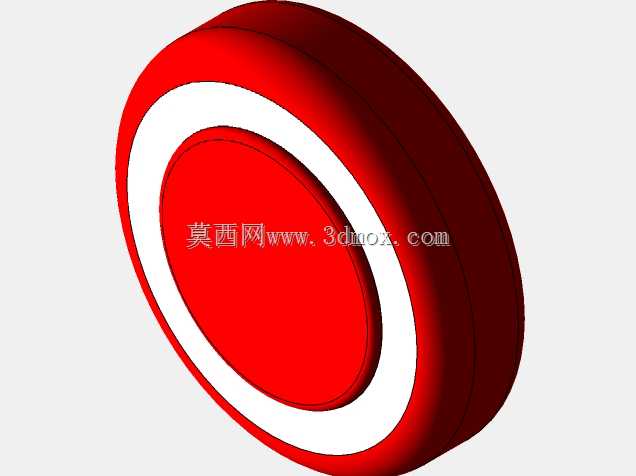

  从结构设计逻辑来看,整套机组做了明确的功能分区,左侧的红色卧式储气罐承担稳压和缓冲作用,罐体上直接集成了动力驱动单元、压力控制阀组和安全阀,罐体底部安装三个带刹车的脚轮,既可以单独移动作为临时储气单元使用,也可以和右侧的增压主机配合,抵消增压泵往复工作产生的压力脉动,避免输出压力出现大幅波动,影响后端用气设备的工艺稳定性。中间的独立控制柜是整套系统的电气控制核心,柜体采用密封式钣金结构,正面设置了电源开关、运行状态指示灯、压力调节旋钮和紧急停止按钮,柜体侧面预留了散热格栅和接线端口,安装位置刚好在储气罐和增压主机之间,操作人员站在机组正面就可以完成所有参数调整和状态查看,不需要绕到设备侧面操作,符合车间设备的人机工程要求。

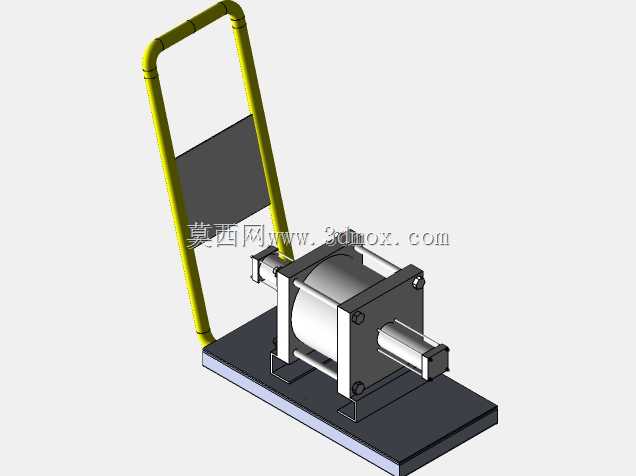

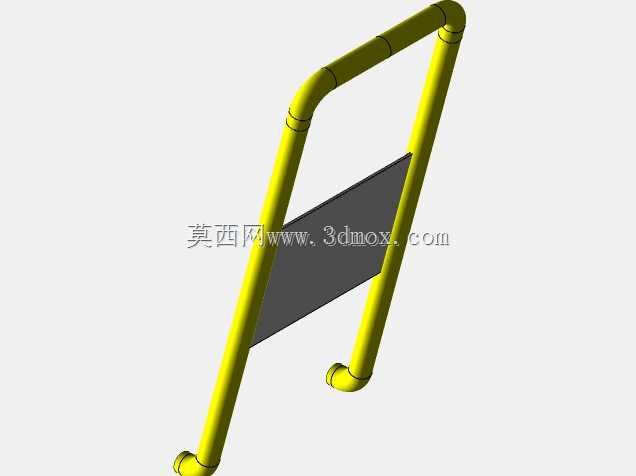

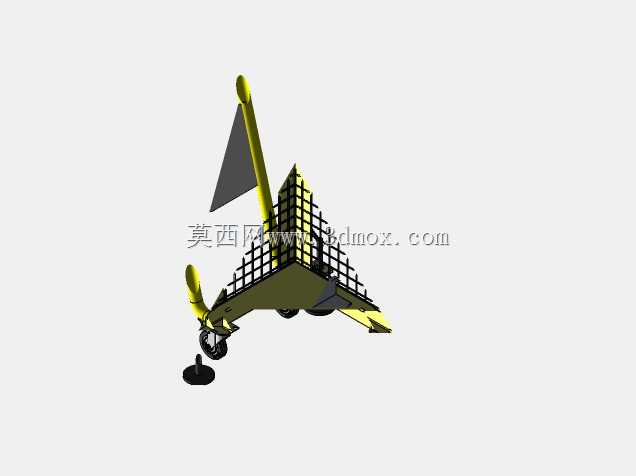

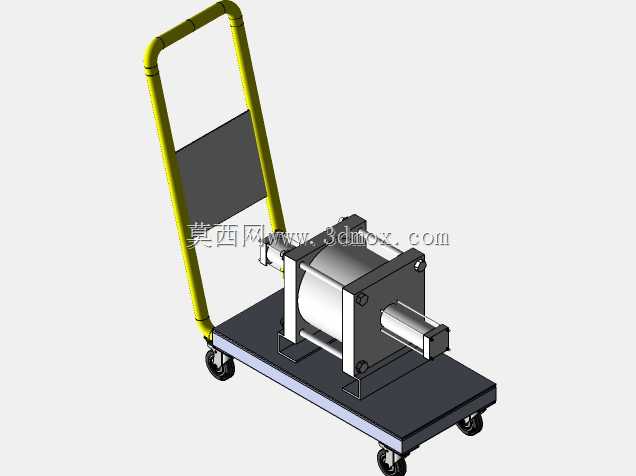

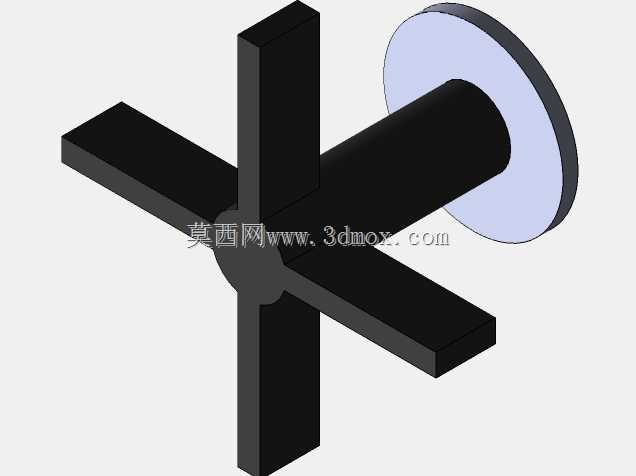

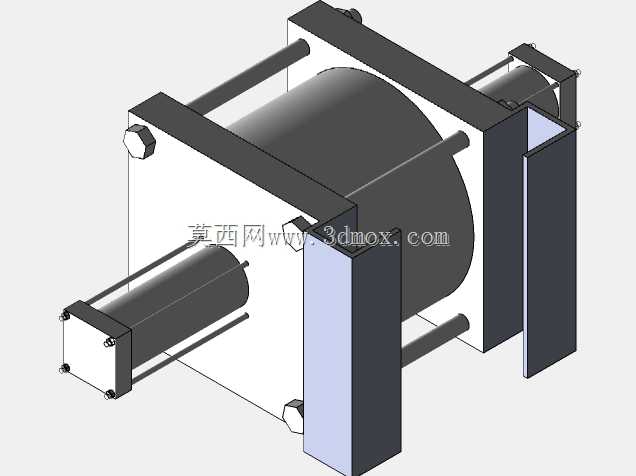

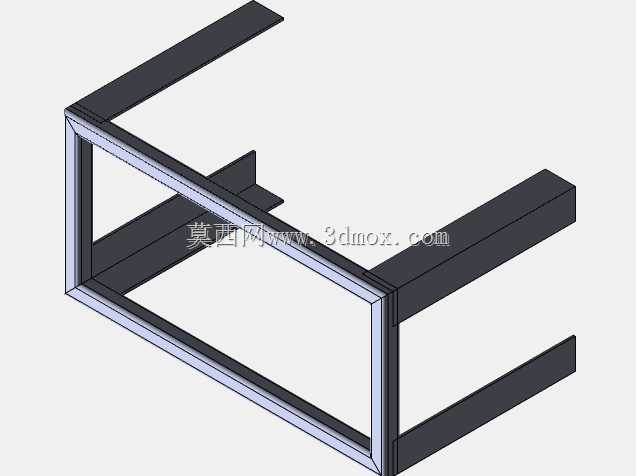

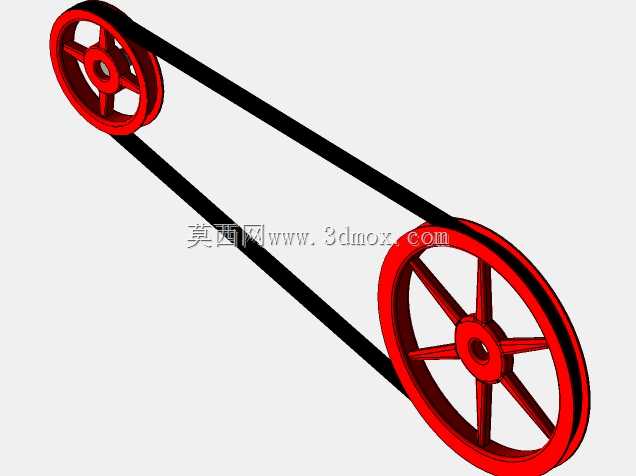

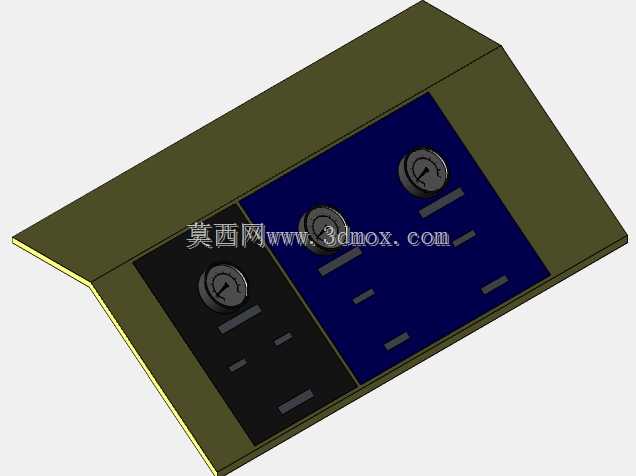

  右侧的增压主机是整套系统的核心功能单元,整体采用框架式方管焊接结构,外部覆盖冲孔防护网,既可以保证内部增压泵、传动部件的散热需求,也能避免操作人员误触运动部件造成安全隐患。主机顶部的操作面板倾斜布置,面板上集成了两块径向压力表,分别显示进气压力和输出压力,同时设置了调压阀、排气阀和工作状态指示灯,操作人员不需要弯腰就可以清晰读取压力数值。主机底部除了四个万向脚轮之外,还额外配置了四个可调节的支撑脚,设备移动到指定工位之后,可以旋转支撑脚将整机抬升,让脚轮离开地面,避免设备运行过程中因为振动产生移位,同时也可以调节支撑脚高度,让设备在不平整的车间地面保持水平,减少内部运动部件的偏磨。主机侧面设置了推拉式扶手,扶手采用圆管折弯成型,高度刚好在成年人腰部位置,单人就可以推动整套机组在车间内转场,适配多工位轮流作业的使用需求。

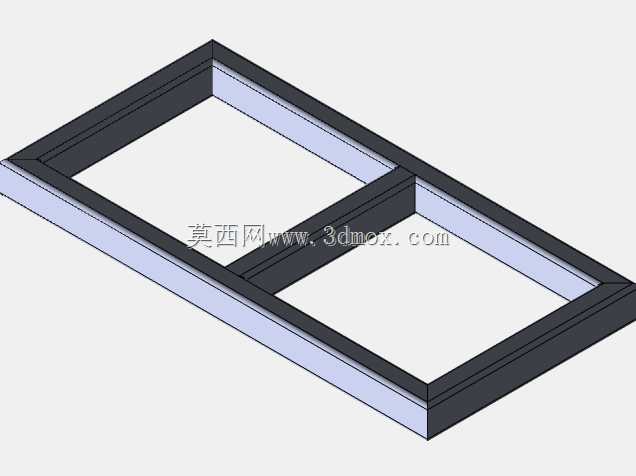

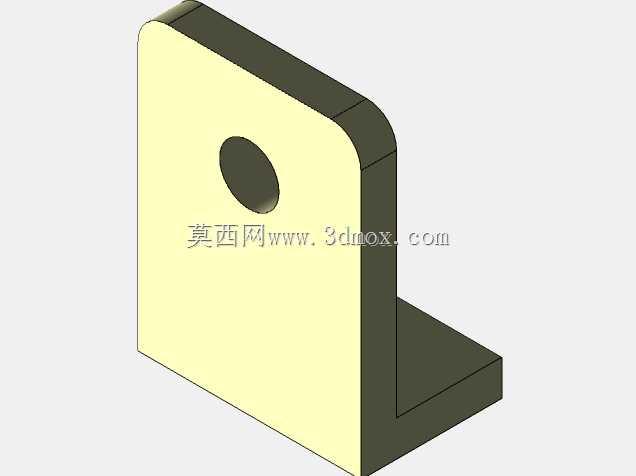

  在安装边界的设计上,整套机组的所有部件都布置在统一的防滑安装底板上,底板边缘做了黄色的警示边线,明确设备的安装占位范围,整套设备的长度控制在2.2米以内,宽度控制在1.2米以内,高度不超过1.6米,不需要预留额外的大面积安装空间,普通车间的通道宽度就可以满足转场需求,甚至可以通过标准的工业货梯,在不同楼层的车间之间转运。管路连接部分,所有气管都采用硬管加软管过渡的连接方式,固定在底板下方的管槽内,避免管路外露被工件或者转运小车剐蹭损坏,进气口和出气口都设置在设备的同一侧,方便现场管路快速对接,不需要在设备周围预留多方向的操作空间。

  设计过程中充分考虑了现场使用的维护需求,增压主机的防护网采用快拆式固定结构,不需要专用工具就可以拆卸,方便日常检查内部增压泵的密封件状态、更换易损配件;储气罐底部设置了排污阀,位置刚好在底板的预留缺口处,操作人员不需要俯身到设备底部就可以定期排出罐体积攒的冷凝水和杂质;控制柜的门采用带锁的铰链结构,日常维护时可以完全打开,内部的电气元件都采用导轨式安装,更换继电器、接线端子的时候不需要拆解整个柜体。整套设备的结构没有做多余的装饰性设计,所有的外形结构都服务于功能需求,比如倾斜的操作面板、位置合理的扶手、可调节的支撑脚、预留的维护操作空间,都是从一线车间的实际使用反馈出发做的结构优化,建模过程中所有部件的安装孔位、连接尺寸都按照实际工业标准件的参数绘制,装配关系完全符合实际装配逻辑,不存在干涉或者无法安装的结构问题,可以直接作为设备改型、现场布局规划的参考依据。
