木工工作台配套腿虎钳结构设计

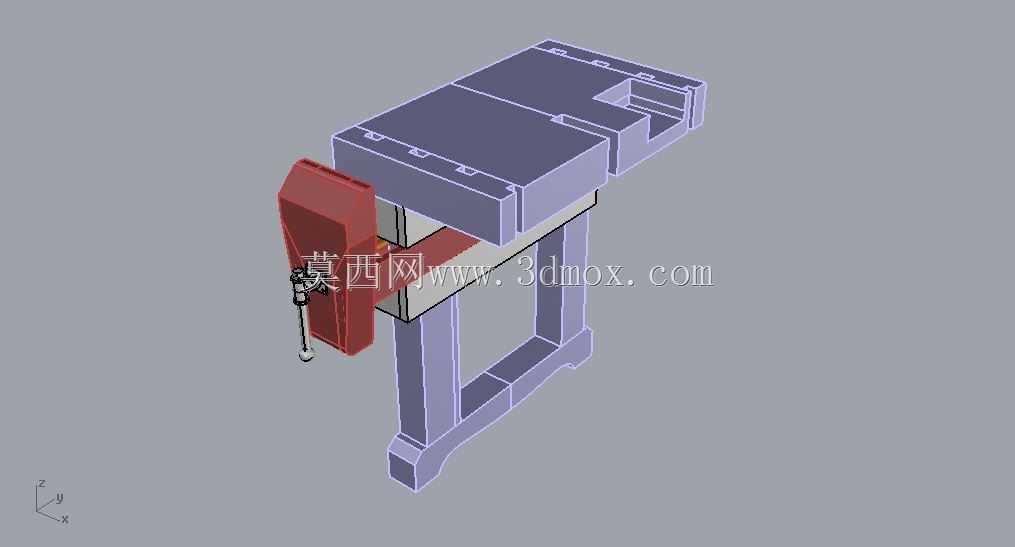

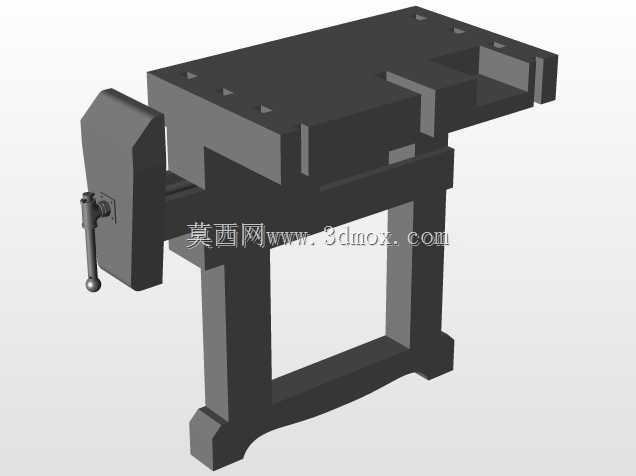

　　这款腿虎钳是针对木工工作台作业场景开发的夹持类工装，区别于常规台装式虎钳的安装逻辑，它依托木工工作台的腿架结构作为安装承载基体，不需要额外占用工作台面的操作空间，能最大化预留出台面的木料摆放、加工操作区域，适配多数框架式木工工作台的安装尺寸边界。从实际应用场景来看，这类虎钳主要服务于木工坊的实木开料后修型、榫卯加工前的工件固定、木构件打磨与装配时的夹持定位，相比金属加工用的机用虎钳，它的夹持接触面不会对软质木材表面造成压痕损伤，同时夹持行程足够覆盖常规家装木方、家具构件的尺寸范围。

　　在功能特性设计上，这款虎钳没有采用传统台钳常见的双螺杆补偿结构，而是通过整体式的刚性钳身框架来抵消夹持受力时的弯曲形变，钳身主体采用普通标准五金件拼接组装的思路，不需要定制特殊规格的非标零件，加工与装配门槛更低，普通木工从业者也能自行完成零件加工与整机组装。钳身的固定侧直接与工作台腿架的侧立面贴合安装，活动钳身通过导向结构沿钳身框架做直线进给，操作端的摇臂设置在钳身侧下方，操作时不会与台面上摆放的木料、加工工具产生干涉，摇臂的转动阻尼经过适配调整，夹持锁紧后不会因为木工加工时的敲击、振动出现松脱退钳的问题。

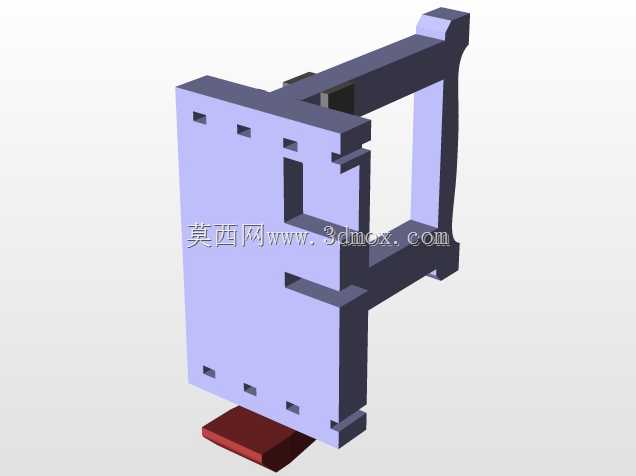

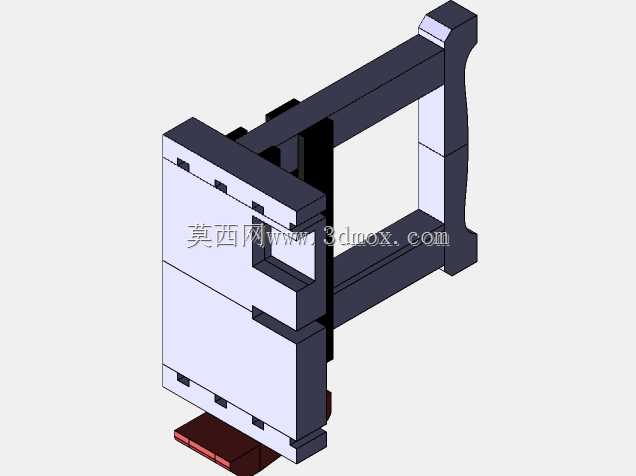

　　从结构设计思路来看，这款虎钳的钳身框架采用框型承载结构，上下两根平行的导向梁承担主要的抗弯载荷，活动钳身的导向套与导向梁采用大接触长度的配合设计，避免大行程伸出夹持时出现钳口上翘的问题，钳口的夹持面做了平面度适配，针对木材夹持的需求没有做齿形防滑纹，而是预留了加装软质钳口垫的安装槽，用户可以根据加工木料的材质自行粘贴毛毡、橡胶垫，进一步避免夹伤工件表面。安装边界上，这款虎钳的整体高度适配常规800-850mm高度的木工工作台，安装时只需要在工作台腿架的对应位置加工四个固定安装孔，不需要对工作台原有结构做大规模改造，钳身伸出工作台边缘的尺寸控制在合理范围，不会影响操作人员在工作台旁的站立操作空间，夹持行程可以覆盖10-220mm厚度的木料夹持，满足绝大多数民用木工加工、小型家具制作的夹持需求。

　　实际使用过程中，这款腿虎钳的受力传递路径直接，夹持力通过活动钳身传递到导向梁，再直接传导到工作台腿架的刚性结构上，相比安装在工作台面边缘的台钳，它的承载刚性更强，在进行木料凿削、敲击加工时，钳身的振动幅度更小，夹持稳定性更优。同时因为没有额外的复杂补偿调节结构，日常维护只需要定期在导向梁表面涂抹润滑脂，清理木屑灰尘即可，不需要频繁调整螺杆间隙来补偿磨损带来的夹持精度下降，长期使用的维护成本更低。针对木工加工时常见的木屑掉落问题，钳身的导向结构做了简易的挡屑设计，活动钳身与导向梁的配合间隙处设置了挡屑唇边，能减少木屑进入导向配合面造成的卡滞、磨损问题，适配木工车间多粉尘的作业环境。
