可回转式机用精密液压夹紧虎钳结构

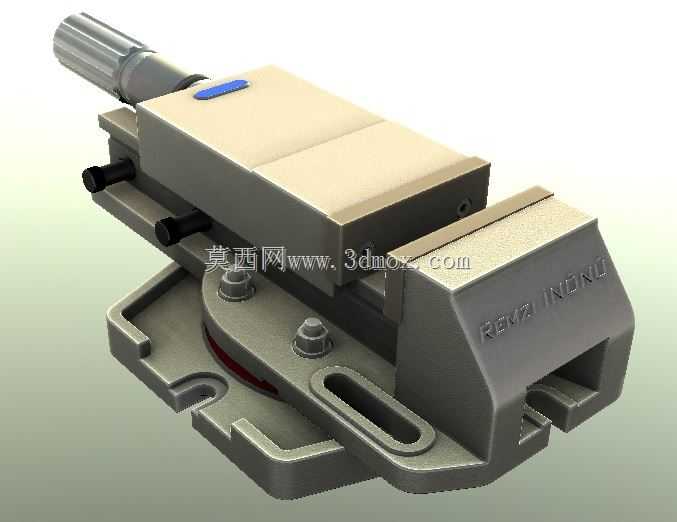

　　这款机用虎钳的结构设计完全围绕金属切削加工的实际装夹需求展开，回转底座预留的长圆形安装槽可直接适配多数立式铣床、加工中心工作台的T型槽间距，安装时无需额外制作过渡转接板，通过T型螺栓即可快速完成工位固定，底座下方的刻度盘能实现0-360度范围内的任意角度回转调整，锁紧后可满足斜面、斜孔类零件的角度装夹需求，省去多次打表找正的辅助工时。钳身主体采用高刚性箱型结构设计，活动钳身与固定钳身的配合导轨采用加宽矩形截面，相比普通平口钳的导轨配合长度提升近40%，夹紧大尺寸工件时可有效避免钳身上翘、夹持偏斜的问题，钳口部位预留了可更换式硬钳口的安装位，用户可根据加工需求更换软钳口、V型钳口等不同形式的钳口配件，适配异形件、轴类零件的装夹场景。

　　夹紧驱动端采用液压增力结构，相比传统丝杠直驱的虎钳，同等输入扭矩下可输出更大的夹紧力，且具备自锁特性，加工过程中受切削振动影响不会出现夹紧力衰减、工件移位的问题，钳身顶部设置的蓝色指示块可直观反馈夹紧行程位置，避免超行程使用导致内部结构损坏。从安装边界来看，整体宽度控制在150mm级别，长度方向不含驱动手柄的尺寸约320mm，最大开口量可达120mm，可覆盖常规中小型零件的铣削、钻削、磨削工序装夹需求，底座的回转锁紧机构采用对称布置的两个锁紧螺栓，锁紧时受力均匀，不会出现底座回转间隙，保证角度加工的精度稳定性。固定钳身的钳口安装面与导轨面做了一体化磨削加工，垂直度公差控制在0.02mm以内，

　　活动钳身的运动轨迹与固定钳口的平行度经过结构预调，夹紧工件时可保证两钳口的贴合度，避免工件装夹出现倾斜导致加工尺寸超差。驱动端的伸出轴采用标准六角头结构，可配套普通加力杆或者液压扭矩扳手操作，适配车间不同的操作习惯，整体结构没有多余的冗余设计，所有受力部位均做了加厚处理，可承受大切削量加工时的切削冲击力，日常维护仅需定期向导轨配合面注入润滑脂即可，长期使用也不会出现导轨磨损导致的精度下降问题。
