桌面级三轴数控雕刻机结构设计

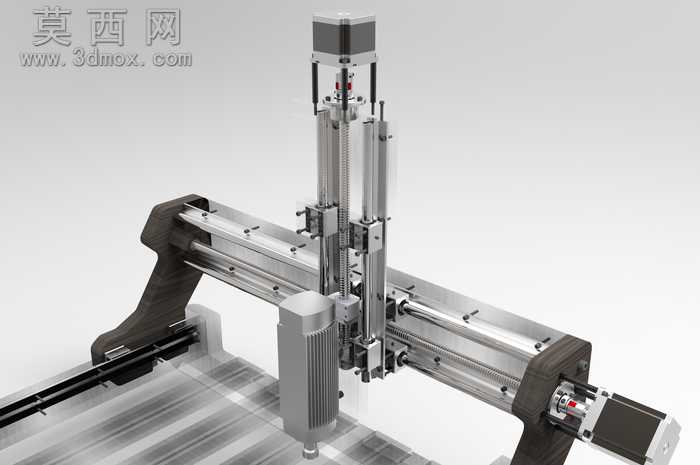

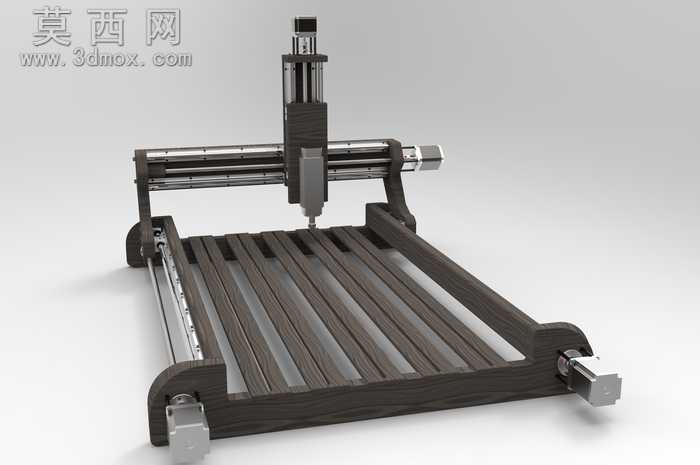

本作品为个人DIY向的三轴数控雕刻机三维设计方案，整体采用龙门移动式结构布局，建模过程中对各运动部件的装配关系做了严谨的约束校验，确保各轴运动行程无干涉、传动链路顺畅。从结构设计来看，设备床身采用多根平行型材作为工作台承载基础，兼顾结构刚性与减重需求，Y轴方向布置双线性导轨配合丝杠传动，保障龙门架纵向移动的直线度与负载能力；X轴横梁搭载滑动模组与主轴安装座，通过丝杠驱动实现横向进给，Z轴主轴滑台采用垂直导向结构，可搭载高速旋转主轴完成铣削、雕刻作业，各轴均预留步进电机安装位，适配常规开环数控系统的驱动方案。建模阶段对各标准件如导轨滑块、丝杠螺母、联轴器、紧固螺丝均做了等比例还原，非标准的机架连接件、主轴夹座等零件均按照实际加工工艺设计了合理的壁厚与安装孔位，可直接导出工程图用于零件加工。渲染阶段对不同材质做了区分表现，床身型材模拟深色实木纹理质感，金属传动件赋予哑光金属材质，导轨光轴做了镀铬亮面效果，整体渲染效果清晰展现设备的结构层次与装配逻辑。设计思路上偏向小型桌面加工场景，整体尺寸紧凑，可用于木工浮雕、PCB板铣削、软金属小件加工等场景，结构上预留了电控元件的安装空间，方便后期组装时布置驱动器、控制板等配件，各传动部位均设计了润滑与防尘的预留结构，可有效延长设备使用寿命，设计过程中经过多轮细节调整，优化了龙门架的受力结构，减少高速运动时的结构形变，提升加工精度。
