多工位数控钻孔加工设备结构设计

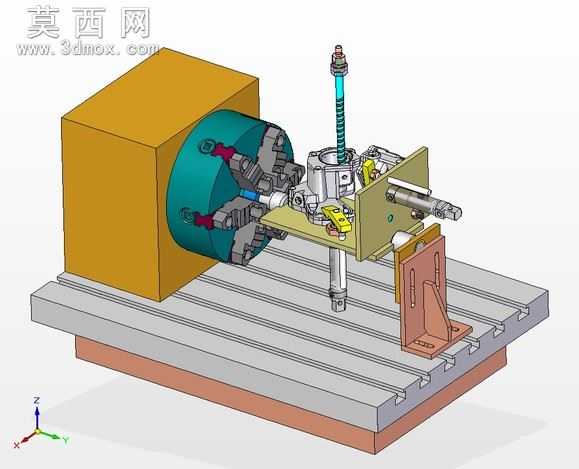

本模型为面向精密机加工场景设计的多工位数控钻孔设备，整体采用三维参数化建模完成，各零部件装配关系清晰完整，可直接用于结构验证、工艺方案推演与教学演示场景。模型搭建过程中严格遵循机械设计公差配合规范，对核心运动部件做了装配约束模拟，还原了设备真实运行时的动作逻辑。从结构布局来看，设备采用卧式T型槽铸铁平台作为基座，基座底部设置减震垫铁安装位，保证加工过程中的整体刚性与稳定性；左侧配置多爪自定心回转夹具，可实现工件的快速装夹与周向分度转位，一次装夹即可完成多个方位孔位的加工，大幅减少重复装夹带来的定位误差。中部为工件定位工装模块，采用L型支撑座搭配快速压紧机构，针对特定加工工件做了仿形定位设计，可有效避免钻孔过程中工件出现窜动、振颤问题；钻孔执行单元采用伺服进给主轴结构，搭配高精度直线导轨实现Z向进给运动，主轴旁设置行程限位与硬限位双重保护结构，防止进给超程损坏刀具与工件。右侧配置气动辅助定位组件，可在钻孔作业时对工件侧面施加辅助顶紧力，进一步提升加工刚性。模型在渲染阶段对不同功能部件做了差异化材质赋予：铸铁基座采用磨砂铸铁材质还原金属粗粝质感，夹具与主轴部件做了表面氧化发蓝的金属材质处理，工装定位件采用阳极氧化铝合金材质，传动丝杆、导轨等运动部件做了抛光金属材质区分，气动管路采用半透明蓝色工程塑料材质，整体视觉层次清晰，可直观分辨各部件的功能属性。设计过程中充分考虑了设备的实用性与拓展性，夹具模块可根据不同加工工件快速更换适配工装，主轴单元支持不同规格钻头的装夹替换，进给参数可通过数控系统灵活调整，可适配小批量多品种的零件钻孔加工需求，也可作为自动化钻孔产线的核心加工单元进行集成拓展。模型完整还原了设备的装配层级，从标准紧固件到核心功能部件均无缺失，可直接导出工程图用于生产参考，也可作为数控设备设计的参考案例进行结构优化迭代。
