实验室屋顶离心式排气装置结构设计

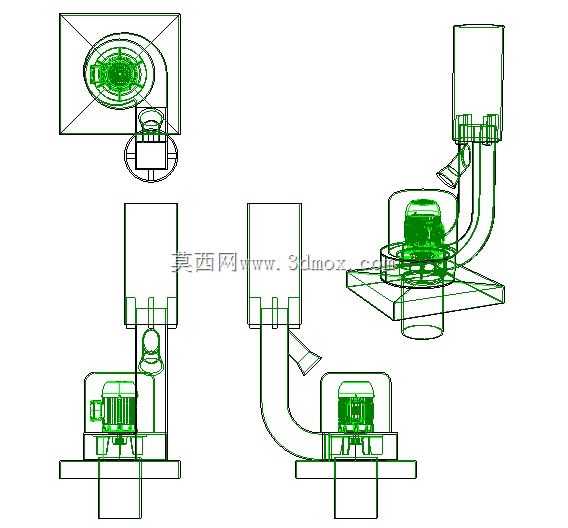

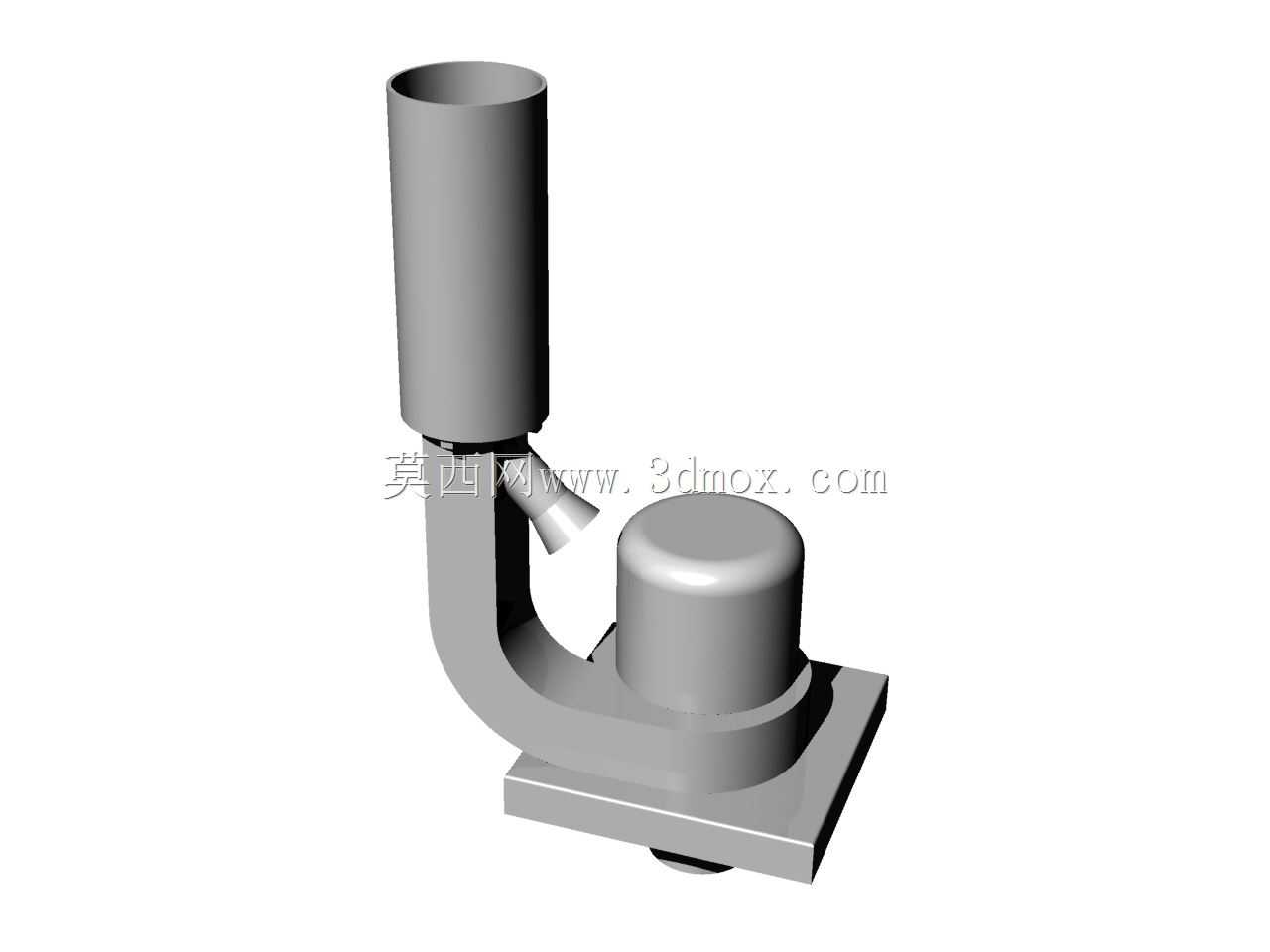

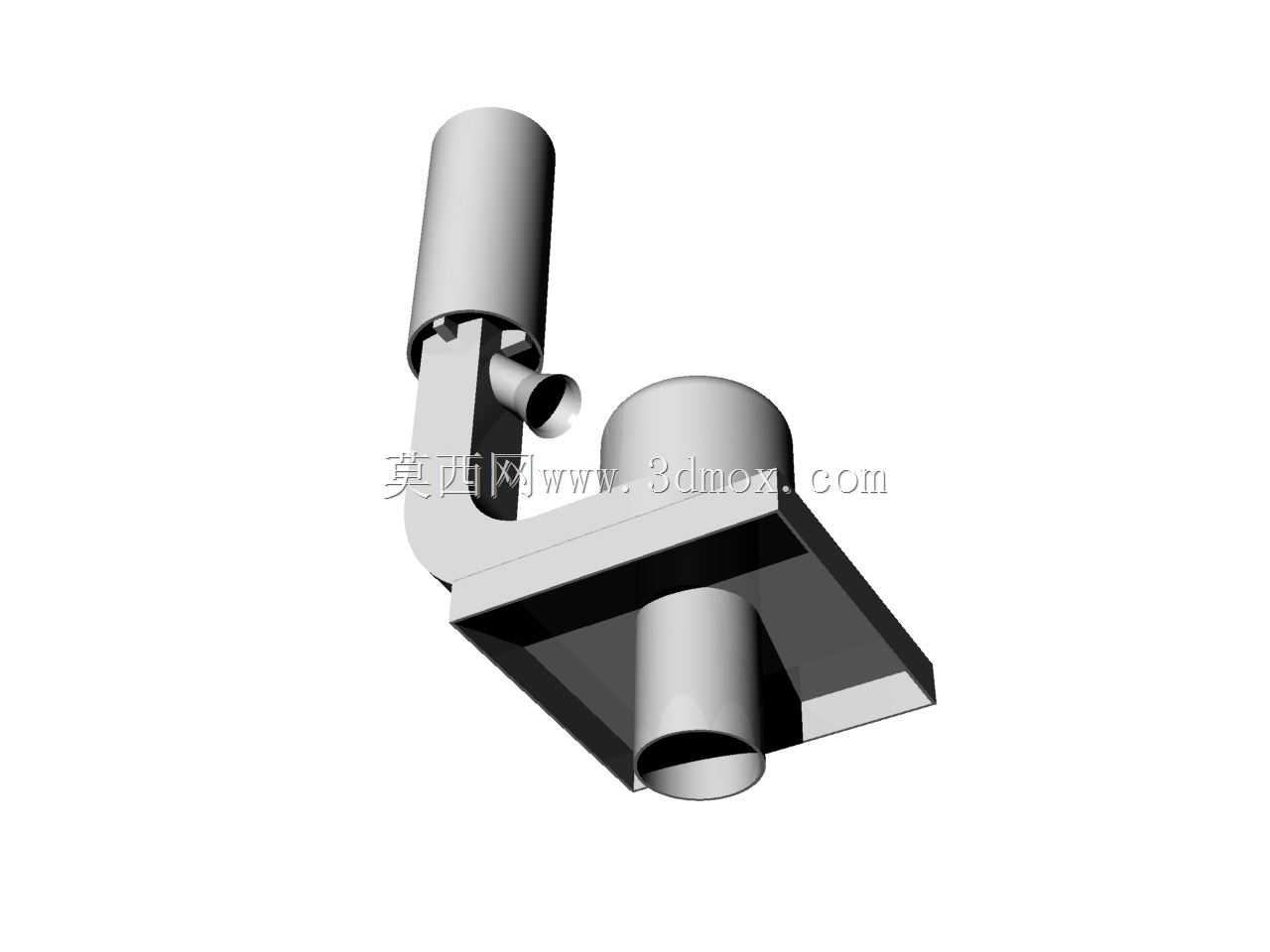

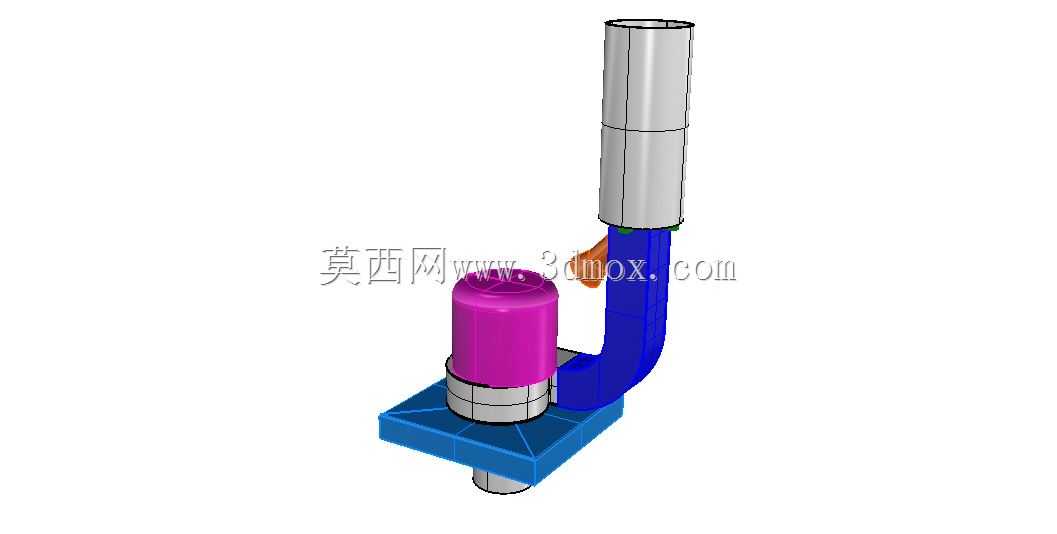

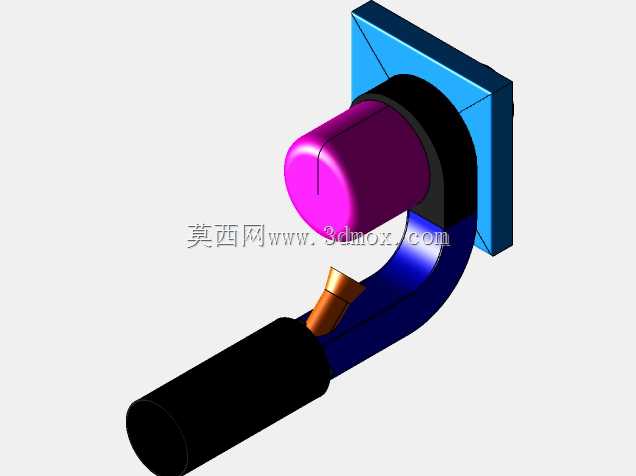

　　在理化分析、材料合成类实验室的通风系统设计中，屋顶侧装的排气单元往往是容易被忽略但直接影响排风效率的核心部件，这款离心式屋顶排气结构，正是针对实验室局部高温烟气、实验挥发废气的集中外排需求开发的专用结构。不同于普通民用建筑的屋顶通风帽，该结构需要同时应对实验过程中产生的带腐蚀性挥发物、局部高温烟气以及瞬时大排量排风的工况，因此在结构布局上做了针对性的优化。从实际安装场景来看，该装置直接固定在实验室屋顶的混凝土基座或者钢结构屋面板上，底部方形安装法兰预留了标准螺栓孔位，安装时不需要额外做复杂的转接支架，法兰面与屋面之间只需要铺设耐温密封胶条，就能避免雨水倒灌进室内排风管道。主体的离心风腔采用蜗壳式流道设计，

　　叶轮隐藏在中部的圆柱形腔体内，这种结构相比轴流式排风结构，能提供更高的静压，克服实验室通风柜、万向排风罩末端的管路阻力，保证距离排风竖井较远的实验位也能有足够的排风风速。高置的竖向排烟出口是这个结构的标志性设计，出口段做了渐扩处理，能够降低出口处的动压，减少高速气流带出的冷凝液滴回落到屋面的概率，同时出口侧面附带的引风收集口，是利用文丘里效应设计的辅助引风结构——当主排风通道有高速气流流出时，收集口处会形成负压，主动将装置周边屋面层滞留的陈旧空气、泄漏的微量废气一并卷入主气流排出，避免废气在屋顶女儿墙附近形成涡流滞留，重新倒灌进实验室的新风进风口。在结构细节设计上，弯管段的曲率半径经过流道仿真优化，没有出现直角转弯的结构，

　　能最大程度降低管路内部的风阻，减少气流在弯道处形成的湍流噪声，对于需要保持低背景噪声的精密仪器实验室来说，这种流道设计能将排风系统的整体噪声控制在合理区间。安装边界方面，底部方形安装座的尺寸适配常规实验室排风竖井的顶部开口，不需要对现有建筑的排风竖井做大规模改造，竖向筒体的高度经过核算，能够高出屋面完成面足够距离，保证排出的废气处于建筑屋面的负压区以上，不会被周围的气流卷回建筑周边。叶轮与电机的连接结构做了隔热处理，当排出100摄氏度以内的高温烟气时，电机端的温度不会超过绝缘等级允许的范围，延长驱动部件的使用寿命。在实际选型匹配时，该结构可以对接不同风量的离心叶轮，覆盖单台通风柜到多台并联排风的需求，

　　引风收集口的角度可以根据屋面常年主导风向做小范围调整，最大化利用自然风的引射作用，降低风机运行时的能耗。不同于通用工业排风设备，这款结构的所有过流面都做了圆弧过渡处理，没有容易积留实验粉尘、挥发冷凝物的死角，日常维护时只需要从顶部出口伸入清洁工具，就能完成流道内部的清理，不需要整体拆卸装置。固定法兰的螺栓孔采用长圆孔设计，能够抵消屋面施工时的安装尺寸误差，降低现场安装的对位难度，筒体与底座之间的连接采用分段法兰结构，运输过程中可以拆分成几个独立部件，减少运输体积，现场组装时只需要对接法兰拧紧螺栓即可，不需要现场焊接作业，适合在已经投入使用的实验室屋顶做改造施工，不会产生动火作业的安全隐患。
