带安装底座的弧形压线固定线夹结构

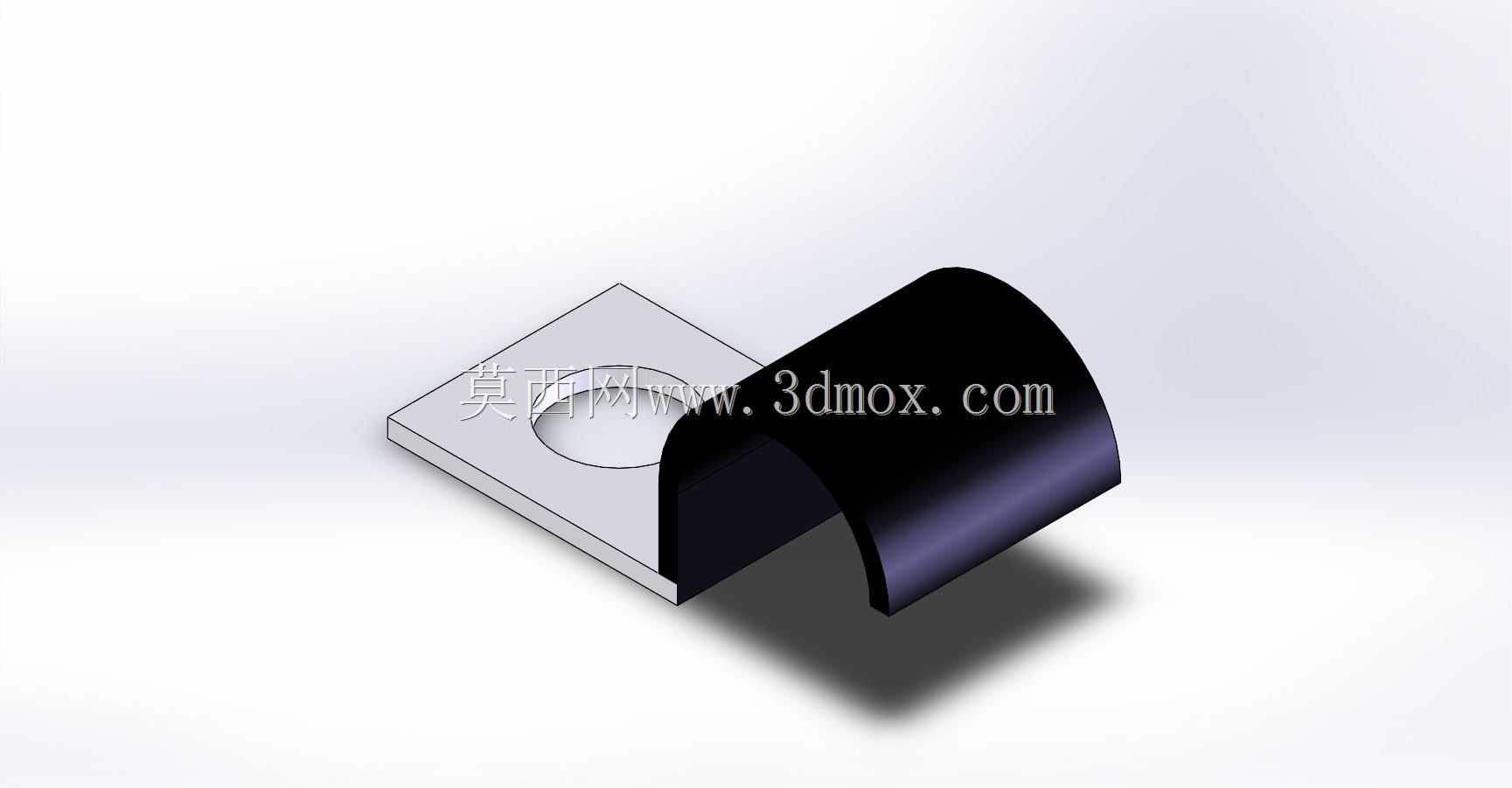

　　在电气柜布线、小型设备线束排布、低压配电线路整理的现场作业里，这类带方形安装底座的弧形压线件是出镜率极高的小部件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往到现场装配时才发现线束固定不牢、绝缘层被刮破、安装孔位对不上的问题。这款线夹的结构拆分来看非常清晰，底部是带单安装孔的方形金属底座，底座做了平整的贴合面设计，安装时可以直接贴附在机柜安装梁、设备钣金内壁、走线槽侧边的平面上，不需要额外加工适配的沉台或者弧面，单孔固定的方式给现场安装留了足够的调整余量，哪怕预制的安装孔存在1-2mm的位置偏差，也能通过微调线夹角度完成固定，不会出现多孔位对正困难的情况。上部的弧形压线部分采用了半包式的弯弧结构，

　　弧面的曲率是按照常规标称直径的线缆外径做的适配设计，弧面内侧没有做尖锐的棱边处理，所有边缘都倒了R0.5以上的圆角，避免长期使用过程中压线部位割破线缆的绝缘外皮，造成漏电或者线路短路的隐患。和全包裹式的线夹不同，这种半包式的结构在布线作业时不需要提前穿线，等线束排布到位之后，直接把线夹扣在线束外侧，再通过底座的安装孔打螺丝或者抽芯铆钉固定即可，后期维护更换线束的时候也不需要完全拆下线夹，只需要松开固定件就能把线束取出，能大幅减少现场布线和后期运维的工作量。从设计逻辑上看，这款线夹的底座和弧形压线部分采用了一体化的成型结构，不存在拼接缝隙，不会因为长期受线缆的张力作用出现连接部位断裂的问题，底座的厚度和弧形部分的壁厚做了等强度匹配，

　　在保证夹持力度足够的前提下，尽可能减少了材料的冗余占用，整体的安装高度控制得很低，不会在狭窄的布线空间里突出过多，避免和其他相邻的电气元件、走线部件产生干涉。实际使用场景里，这类线夹除了固定常规的电力线缆之外，也可以用来固定小直径的气动软管、传感器信号线束，弧形的包容面可以在固定时给被夹持的部件留出一定的形变余量，不会因为螺丝锁附过紧把软管夹扁影响气路通畅，也不会把细信号线的线芯压断造成信号传输中断。在做三维建模的时候，需要特别注意安装孔的中心到弧形压线最外侧的距离参数，这个尺寸直接决定了线夹安装后线缆离安装面的间隙，如果间隙留得太小，线缆外皮会和安装面长期摩擦造成破损，如果间隙留得太大，又会浪费布线空间，抬高整体的设备外形尺寸。

　　另外弧形部分的开口尺寸也需要做适配性设计，开口宽度略小于被夹持线缆的直径，这样在固定的时候弧形部分会产生轻微的弹性形变，靠自身的回弹力把线束预压紧，不需要额外增加橡胶垫就能起到一定的防松效果，哪怕设备运行过程中存在持续的振动，线束也不会从线夹里脱出。很多设计人员在选型或者自制这类线夹的时候，容易忽略底座边角的倒角处理，如果底座的四个角是尖锐的直角，在安装的时候很容易刮伤作业人员的手套甚至皮肤，在走线密集的区域还可能刮破相邻的其他线缆外皮，这款线夹的底座四个边角都做了小倒角处理，既不会过多减少底座和安装面的接触面积，又能规避尖锐边角带来的安全隐患。从安装边界来看，这款线夹因为采用单孔固定，所需的安装操作空间非常小，只需要在安装面上预留一个对应直径的过孔，周围留出能放下螺丝刀或者铆钉枪的操作空间即可，不需要像双孔固定的线夹那样预留较大的孔位加工区域，非常适合在空间紧凑的小型电气控制盒、桌面型设备的内部走线场景使用。在材料选择的适配性上，这个结构既可以采用冷轧钢板冲压成型后做表面喷塑处理，用在常规的工业设备内部，也可以采用尼龙或者PP材质注塑成型，用在有绝缘要求、防腐蚀要求的场景，上部的弧形部分还可以根据使用需求包覆橡胶层，进一步提升和线缆接触的摩擦力，同时增强绝缘防护效果，不同材质的选型只需要调整对应的壁厚参数就能满足强度要求，结构本身的适配性非常强。
