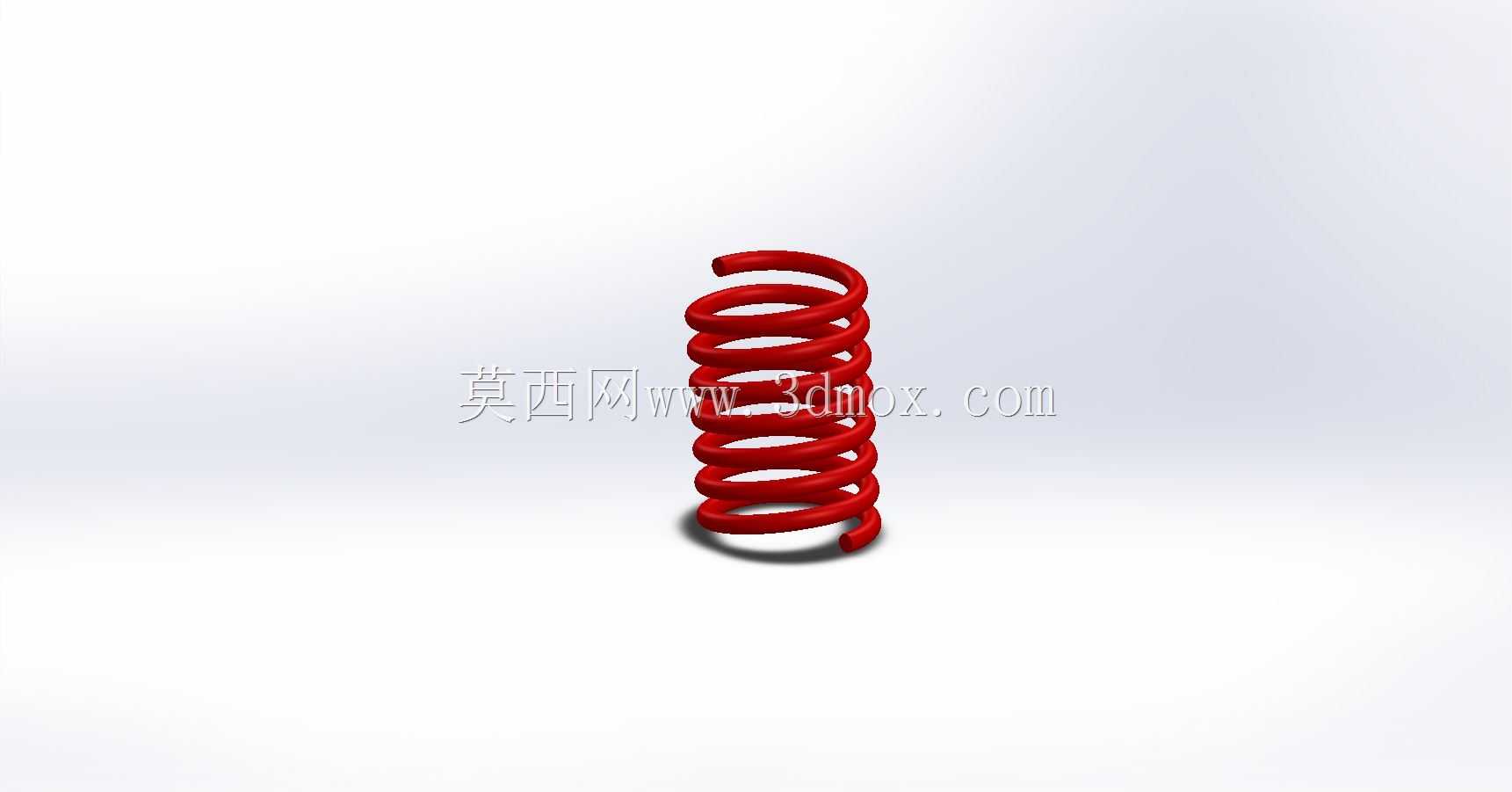

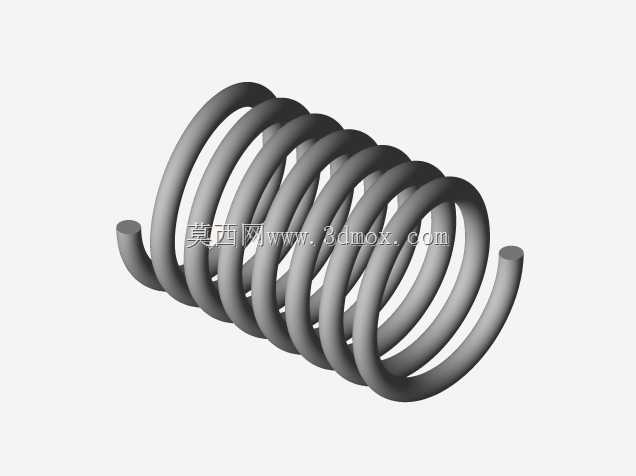

可随组件自适应长度的圆柱螺旋压缩弹簧

　　在各类往复运动机构、缓冲减震结构、预紧定位装置里，这类可自适应长度的圆柱螺旋弹簧是出镜率极高的基础弹性元件，和常规固定长度的弹簧不同，它的建模逻辑预留了随装配组件位移同步调整有效圈数间距的参数关联，不用在每次调整装配行程后重新修改弹簧模型的长度参数，能大幅提升装配体设计阶段的迭代效率。

　　从实际应用场景来看，这类弹簧常被用在小型冲压模具的卸料板预紧结构里，配合导柱完成卸料板的往复复位，也会出现在自动化设备的快拆压装工位，作为压头的缓冲元件抵消硬接触带来的冲击载荷，甚至在一些民用五金的翻盖结构、家具的阻尼回弹结构里，也能看到同原理弹簧的应用。它的核心功能特性在于，弹簧的有效圈部分没有做固定长度的死约束，而是把弹簧两端的支撑圈和相邻装配零件的端面做了配合约束，当装配体中两个安装面的相对距离发生变化时，弹簧的螺旋段会自动拉伸或压缩，始终保持两端和安装面贴合，不会出现常规固定长度弹簧在装配行程变化后穿模、悬空的问题，这点在做机构运动仿真的时候优势尤其明显，不需要额外添加配置或者方程式就能直观看到弹簧在整个运动行程里的形态变化。

　　设计这类弹簧的时候，首先要明确两端支撑圈的磨平长度，通常支撑圈取1到1.5圈，端面磨平后保证和安装面的接触面积足够，避免弹簧受载后出现偏斜侧弯的问题。弹簧的线径选取要匹配实际工况的载荷需求，常规轻载预紧场景下选1-2mm线径即可，中载缓冲场景则要根据最大冲击载荷计算线径和中径的比值，避免弹簧压并时出现永久塑性变形。螺旋升角的设置要兼顾弹簧的伸缩顺畅度，升角过小会导致相邻圈在压缩时卡滞，升角过大则会让弹簧受载后容易失稳侧弯，常规压缩弹簧的升角一般控制在5度到9度之间。

　　关于安装边界，这类弹簧的安装孔或者安装导杆的尺寸要和弹簧中径做匹配，导杆直径通常比弹簧内径小0.5到1mm，给弹簧伸缩时的微小径向偏移留出余量，避免运动过程中弹簧和导杆发生摩擦剐蹭，加速弹簧表面磨损。如果是安装在沉孔里的场景，沉孔的直径要比弹簧外径大1到2mm，同时沉孔的深度要大于弹簧压并后的长度，保证弹簧被完全压缩时不会和沉孔端面发生硬顶。弹簧的自由长度设置要比两个安装面的最大开距大10%到15%，保证安装后有足够的预紧力，不会在设备运行过程中因为振动出现松脱移位。

　　在建模逻辑上，要把弹簧的总长度参数和两端安装面的距离做全局关联，螺旋线的螺距设置为可变参数，当总长度变化时，有效圈的螺距自动调整，而两端支撑圈的螺距始终保持和线径一致，保证支撑圈始终是并紧磨平的状态，不会因为长度变化导致支撑圈出现间隙。这种参数化的建模方式，能让弹簧模型直接复用到不同行程的同类机构里，只需要替换对应的线径、中径、有效圈数参数，就能快速生成符合新工况要求的弹簧模型，不用每次从头绘制螺旋线和扫描路径，对于经常做标准件复用的结构设计工程师来说，能减少大量重复建模的工作量。

　　实际选型应用的时候还要注意，弹簧的两端面要和安装面保持平行，安装面的平面度公差要控制在0.1mm以内，避免弹簧受载时出现偏心载荷，导致局部应力过大提前断裂。如果是在高频往复运动的场景下使用，还要对弹簧表面做喷丸处理，提升表面的疲劳强度，延长弹簧的使用寿命。另外弹簧的压并长度要提前核算，保证机构运动到最小行程位置时，弹簧的压缩量在材料的许用变形范围内，不会因为过度压缩导致弹簧失去弹性。
