车载嵌入式小时转速组合显示仪表结构

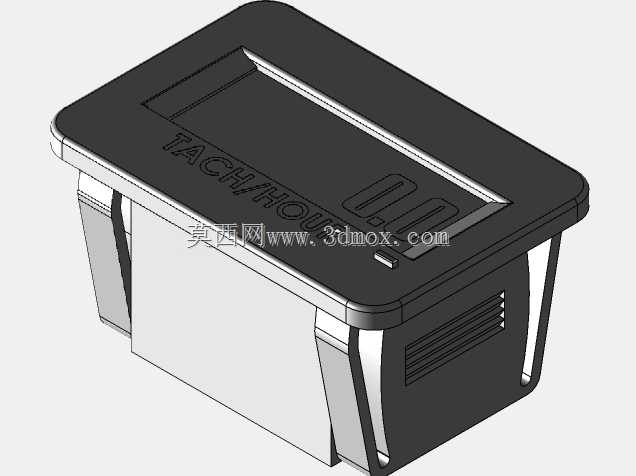

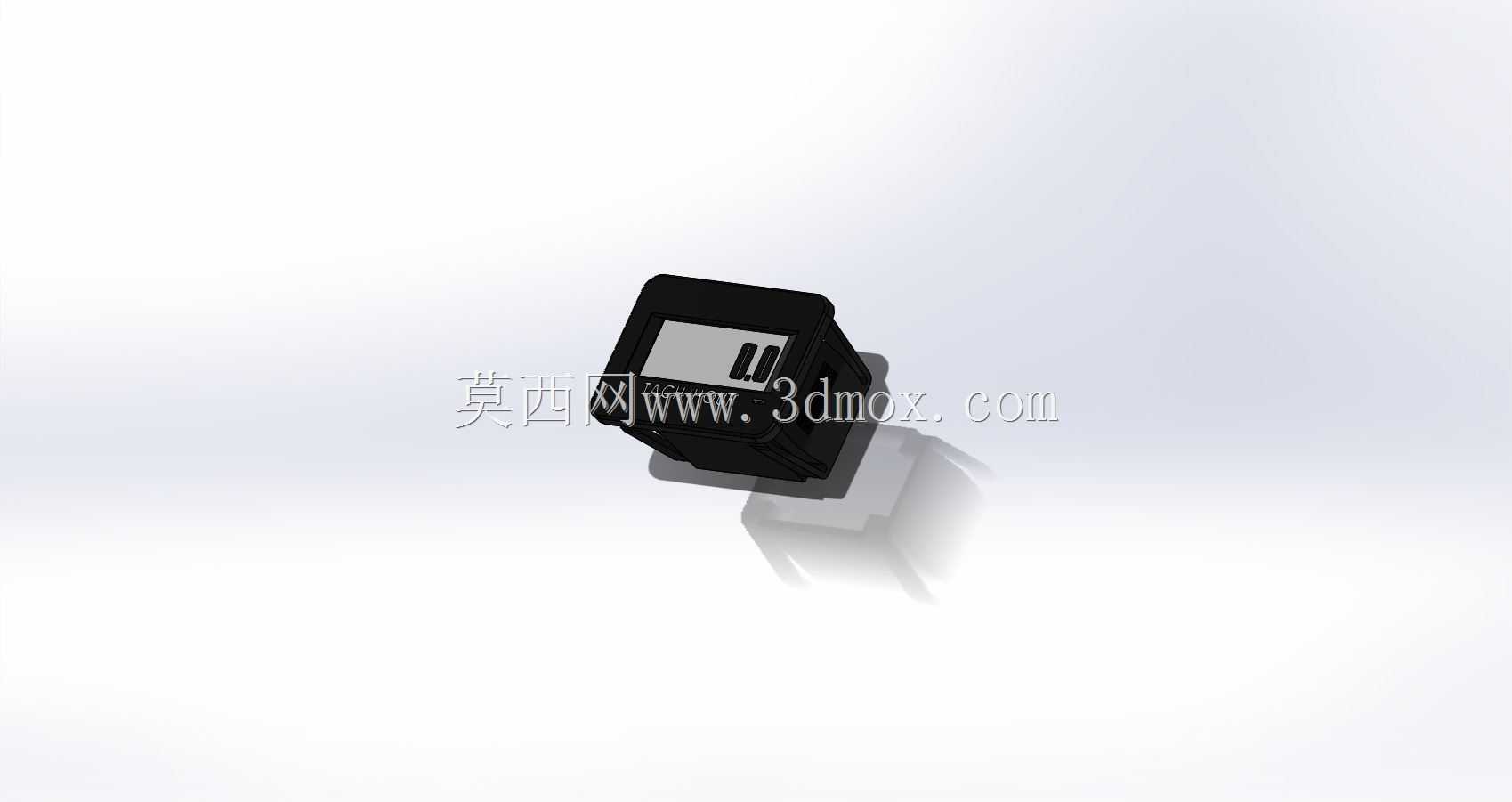

　　这类组合式小时转速表，多配套在非道路移动机械、小型工程设备、农用动力机械的操控台面板上，核心作用是同步采集发动机输出轴的实时转速信号，同时累计设备的实际运行时长，给操作人员提供直观的工况判断依据，也给设备维保周期核算提供基础数据支撑。从结构设计上看，整体采用方型嵌入式安装构型，外壳做了全包覆的硬质塑壳结构，正面的显示区域做了下沉式防护设计，避免日常操作中工具剐蹭、落灰积污影响读数，显示窗口采用高对比度的分区域布局，转速区间用刻度标识配合指针或段码显示，小时计数区域采用独立的数字显示位，两个显示模块在电路层做了信号隔离，避免转速脉冲信号干扰计时模块的计数精度。安装边界上，这类表的壳体后侧做了限位凸台，

　　嵌入操控台开孔后凸台会贴合面板背面，配合后侧的卡扣或者金属固定片完成锁紧，不需要额外打螺丝固定，适配的面板开孔尺寸多为标准方孔，壳体后侧的接线端采用插片式接线端子，分别对应转速信号输入、电源正负极、照明供电，接线端做了防呆设计，不同功能的插片宽度有差异，避免现场接线时插错引脚导致仪表烧毁。设计过程中首先考虑的是车载工况的抗振性能，内部的机芯和电路板都做了点胶固定，显示模块和外壳之间加装了缓冲橡胶垫，能够承受设备运行过程中发动机传递过来的持续振动，不会出现指针松脱、计数跳数的问题；其次是耐候性设计，外壳材料选用耐温范围宽的工程塑料，能够适应户外作业时-30℃到70℃的环境温度变化，不会因为低温脆裂、高温变形导致密封失效。

　　实际使用场景中，操作人员可以通过实时转速读数判断发动机是否处于经济运行区间，避免长时间高转速过载运行增加油耗和机件磨损，也能避免低转速憋车导致的积碳问题；累计的小时数可以直接用来核算机油更换、滤芯更换、气门间隙调整等维保节点，不需要额外记录设备运行时长，尤其适合多班次轮换作业的设备，避免人工记录出现的错漏。从结构细节上看，正面的外壳边缘做了微小的倒角处理，嵌入安装后和操控台面板的贴合缝隙控制在0.5mm以内，既能够避免缝隙积灰，也能提升操控台的整体美观度；显示窗口的透明罩采用防眩光的哑光材质，户外强光下不会出现反光导致读数看不清的问题，夜间作业时可以通过接线端的照明引脚给仪表内部的背光供电，背光亮度做了适配人眼的柔化处理，

　　不会因为亮度过高影响夜间驾驶视线。这类仪表的信号采集适配范围较宽，能够匹配不同磁极数的发动机转速传感器，不需要额外加装信号转换模块，安装时只需要将转速信号线对接发动机飞轮侧的传感器输出端，接通电源即可正常工作，内部的计时模块在设备通电运行时自动开始累计，断电后数据自动存储，不会因为长时间断电丢失累计的小时数据。在三维建模过程中，需要重点把控安装凸台的尺寸公差，确保嵌入后和面板的配合松紧度合适，过松会导致车辆行驶过程中仪表晃动，过紧会导致安装时外壳受力开裂；接线插片的位置需要和壳体后侧的出线槽对齐，避免线束弯折角度过大导致接线断裂；显示窗口的下沉深度需要控制在合理范围，既要有足够的防护高度，也不能因为下沉过深导致侧面视角下读数被外壳遮挡。
