带滑轮顶3/8台肩弹簧缸结构设计

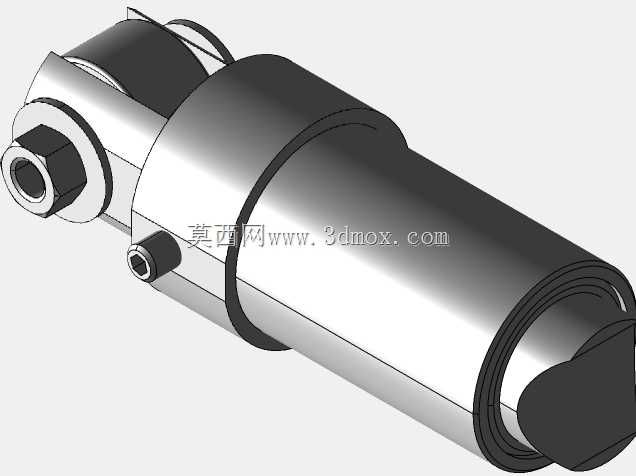

　　这款弹簧缸在轻工自动化输送线、包装设备的张紧与缓冲工位应用十分广泛，日常做设备改造选型时，这类带顶部滑轮结构的执行件往往能省去额外的滚轮安装座设计，直接适配需要滚动接触的张紧场景，比如皮带输送线的张力自适应调节、工装夹具的柔性抵紧工位，都能看到这类结构的实际应用。从结构设计逻辑来看，这款弹簧缸采用3/8规格台肩作为安装定位基准，台肩端面可以直接贴合安装板的沉孔端面，不需要额外加装轴用挡圈或者定位套来限制轴向窜动，安装时只要从安装板背面穿入缸体，台肩抵靠安装面后，底部通过管件结构做管路连接或者端部固定，就能完成主体安装，相比普通光杆缸体的安装方式，定位精度更高，抗侧向载荷的能力也更强。顶部集成的滑轮组件采用销轴铰接在缸杆顶端，

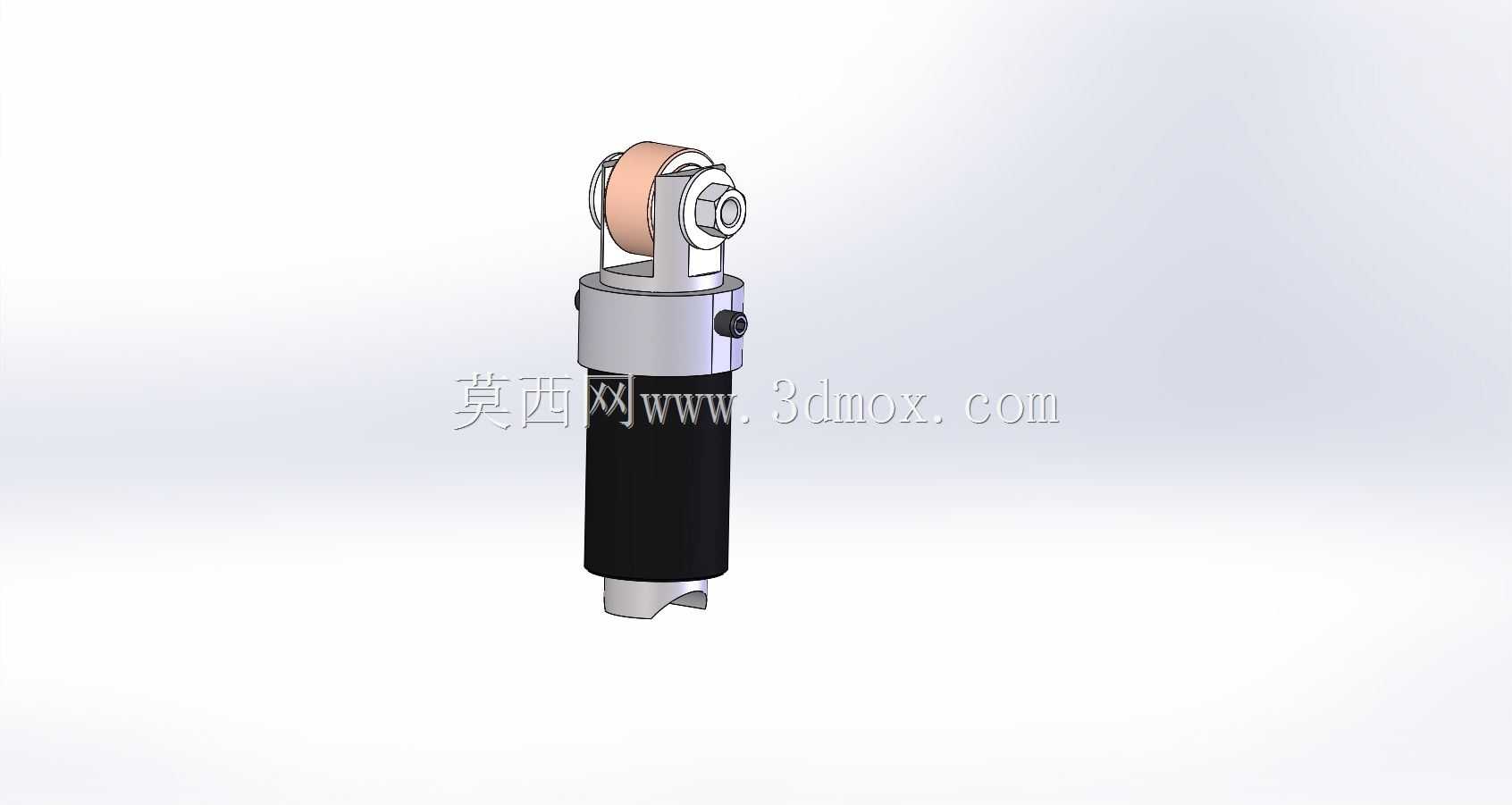

　　滑轮外圈做了圆弧过渡处理，接触皮带或者被抵紧工件时不会刮伤接触面，滑轮内部自带自润滑衬套，长期往复动作不需要额外加注润滑脂，适配多粉尘的车间工况也不会出现卡滞问题。缸体主体的黑色段为复位弹簧的容纳腔，弹簧预压量在设计时做了针对性匹配，当外部载荷通过滑轮作用在缸杆上时，弹簧被压缩提供反向缓冲力，不需要外接气源就能实现被动式的张力补偿，这一点在无气源辅助的简易张紧工位优势十分明显，相比气动张紧结构省掉了气管、调压阀的配套成本，维护点也更少。从安装边界来看，缸体主体为圆柱形结构，安装时需要预留的径向空间仅需比缸体外径大4mm即可，台肩的外径比缸体大6mm，沉孔加工时深度匹配台肩厚度就能保证安装后缸体不发生转动，

　　底部的管件连接端采用标准管螺纹规格，既可以接气管做主动气动驱动，也可以拧入堵头作为纯弹簧缓冲缸使用，两种工况下的安装接口完全通用，不需要做额外的结构修改。设计时缸杆的伸出行程做了限位处理，滑轮顶端到台肩端面的最大距离和最小距离差值控制在合理范围，避免弹簧过压失效或者缸杆脱出缸体，缸体侧面的紧定螺钉用于调整弹簧初始预紧力，现场调试时可以根据实际需要的张紧力旋转紧定螺钉，改变弹簧的初始压缩量，不需要拆解整个缸体就能完成参数调整。在实际选型适配时，这类弹簧缸的侧向承载能力主要靠台肩与安装板的配合面承担，所以安装板的厚度不能低于台肩厚度的1.2倍，避免长期受侧向力时安装板变形导致缸杆卡滞，顶部滑轮的宽度适配常规厚度的平皮带与窄V带，

　　如果用于特殊宽度的皮带场景，只需要更换同销轴规格的加宽滑轮即可，不需要改动缸体主体结构。缸体的外露金属件都做了镀锌防锈处理，适配车间内的轻度潮湿环境，弹簧采用弹簧钢淬火处理，长期往复压缩的疲劳寿命能满足一般工业设备3年以上的使用需求，不需要频繁更换内部弹簧。在做三维建模时，这款弹簧缸的各个零件都做了装配干涉检查，滑轮与缸杆顶端的铰接间隙控制在0.1mm以内，既保证滑轮转动灵活，又不会出现过大的旷量，缸杆与缸体的配合间隙控制在0.05mm，既保证往复动作顺畅，又能避免侧向受力时出现别劲的问题。
