汽车悬挂式油门踏板结构设计方案

　　在乘用车辆的驾驶舱操控系统布局中，油门踏板是直接承接驾驶员操作意图、传递动力需求信号的核心人机交互部件，本次设计的踏板结构采用悬挂式安装布局，适配多数前置前驱家用车型的防火墙安装点位，无需对驾驶舱内饰板做额外裁切改造即可完成装配。从实际使用场景来看，该踏板需要覆盖日常通勤、高速巡航、坡道起步等多工况下的踩踏操作，踏板臂的摆动角度设计在0-18度区间，匹配主流电子节气门的信号开度映射逻辑，避免出现初段虚位过大、末段行程冗余的问题，踩踏过程中阻尼力随行程线性递增，初段阻尼控制在15N左右，降低城区拥堵路段频繁踩踏的脚部疲劳，末段阻尼提升至35N，给驾驶员明确的全油门行程反馈，防止误触发全开工况。结构设计上，

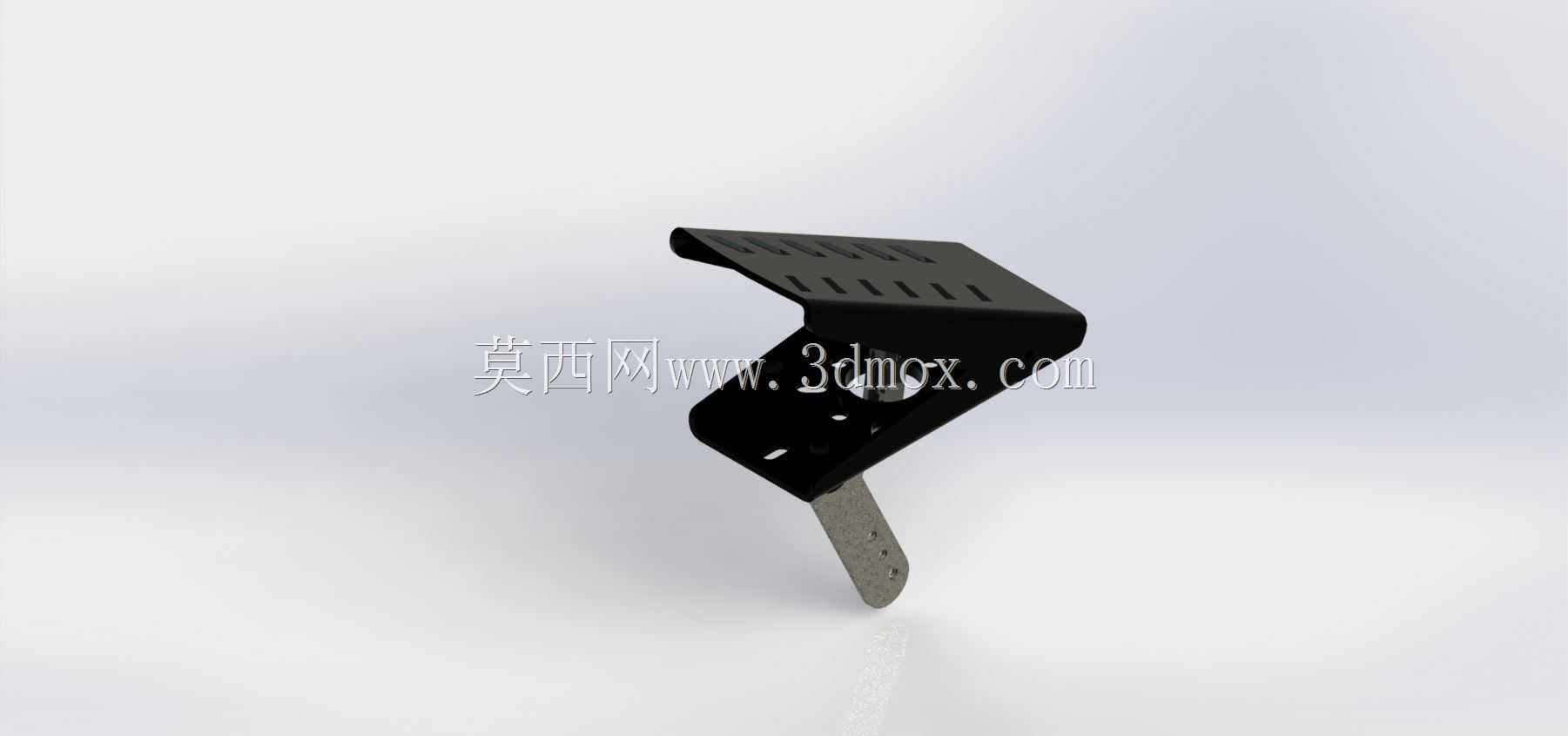

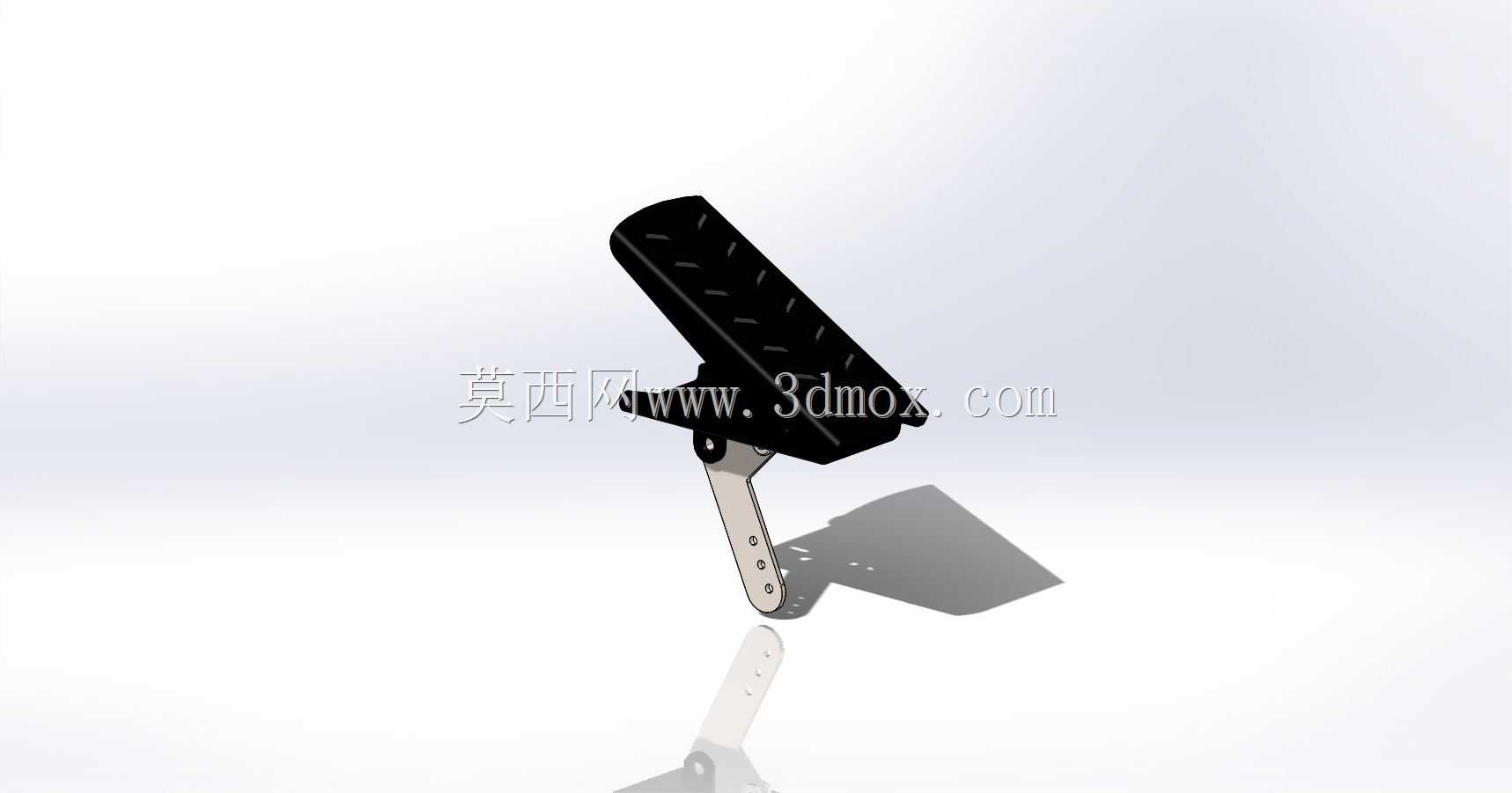

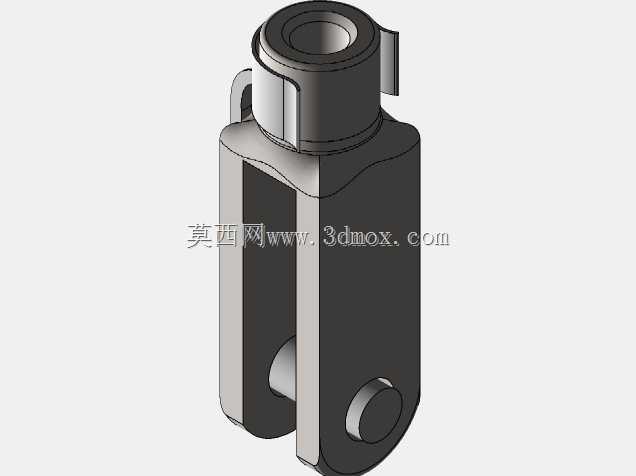

　　踏板主体采用弯折钣金作为承载基体，踩踏面设置多道平行防滑凹槽，凹槽深度1.2mm，既可以避免鞋底沾附泥水、沙尘时出现打滑，也不会因为凹槽过深积存杂物影响踩踏平顺性，踏板臂与安装基座之间采用销轴铰接结构，铰接位置预留0.1mm的配合间隙，表面做二硫化钼润滑处理，保证-40℃到85℃的环境温度区间内都不会出现卡滞、异响问题。安装边界方面，基座的两个固定孔中心距为72mm，采用M6螺栓与车身防火墙的预埋螺母对接，安装面设置2mm厚度的橡胶减震垫，隔绝行驶过程中车身传递的振动，避免踏板出现麻脚的问题，踏板的最低踩踏位置距离驾驶舱地毯面预留25mm的安全间隙，防止地毯移位、脚垫堆叠时卡住踏板引发安全隐患。杠杆传动比经过多轮调校，设置为3.2:

　　1，既可以保证踩踏行程的控制精度，也能让踏板的反馈力度符合多数驾驶员的操作习惯，踏板末端的信号触发摆臂采用耐磨POM材质，与位置传感器的接触端设置圆弧过渡面，长期往复摆动不会出现磨损旷量，保证信号传递的一致性。从结构强度验证角度，踏板主体钣金采用1.8mm厚度的冷轧钢板冲压成型，经过电泳防锈处理，踩踏面可承受1200N的瞬时垂直载荷不出现塑性变形，铰接销轴的抗剪切强度满足50万次往复踩踏的疲劳寿命要求，完全覆盖家用车辆全生命周期的使用频次。设计过程中特意规避了传统地板式油门踏板占用舱内空间、容易被异物卡滞的问题，悬挂式的结构让踏板下方无多余遮挡，日常清理驾驶舱时也不会出现清洁死角，同时整体结构的零件数量控制在9个以内，装配工序简单，适合整车生产线的快速节拍装配，后期维护更换时仅需拆卸两颗固定螺栓即可完成拆装，无需拆解周边内饰部件。
