6.5加仑车载金属燃油储油箱结构设计

　　在车载动力系统的配套部件设计中，燃油储存单元的结构合理性直接影响整车的续航稳定性与空间利用率，这款6.5加仑容量的金属燃油箱，主要适配小排量乘用车辆、改装特种作业车辆以及小型动力设备的燃油供给场景，承担燃油存储、稳定供油、阻隔燃油挥发与晃动冲击的核心作用。从实际装车的工况来看，这类中等容量的金属油箱常被应用在紧凑型家用车后置布局、越野改装车的副油箱加装、小型工程机械的动力单元配套等场景，需要兼顾安装空间的适配性、行驶过程中的抗冲击能力，以及燃油供给的平顺性。

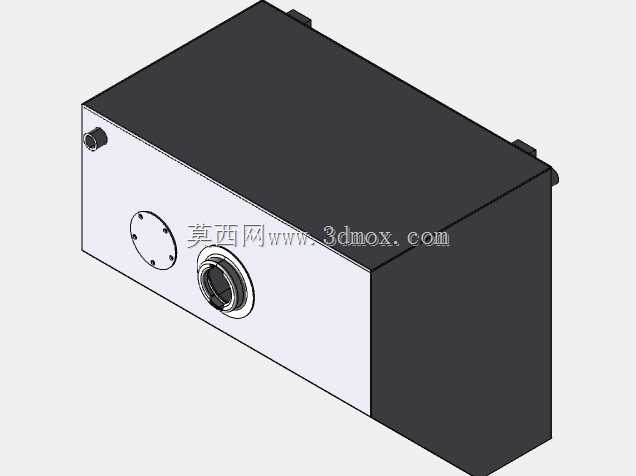

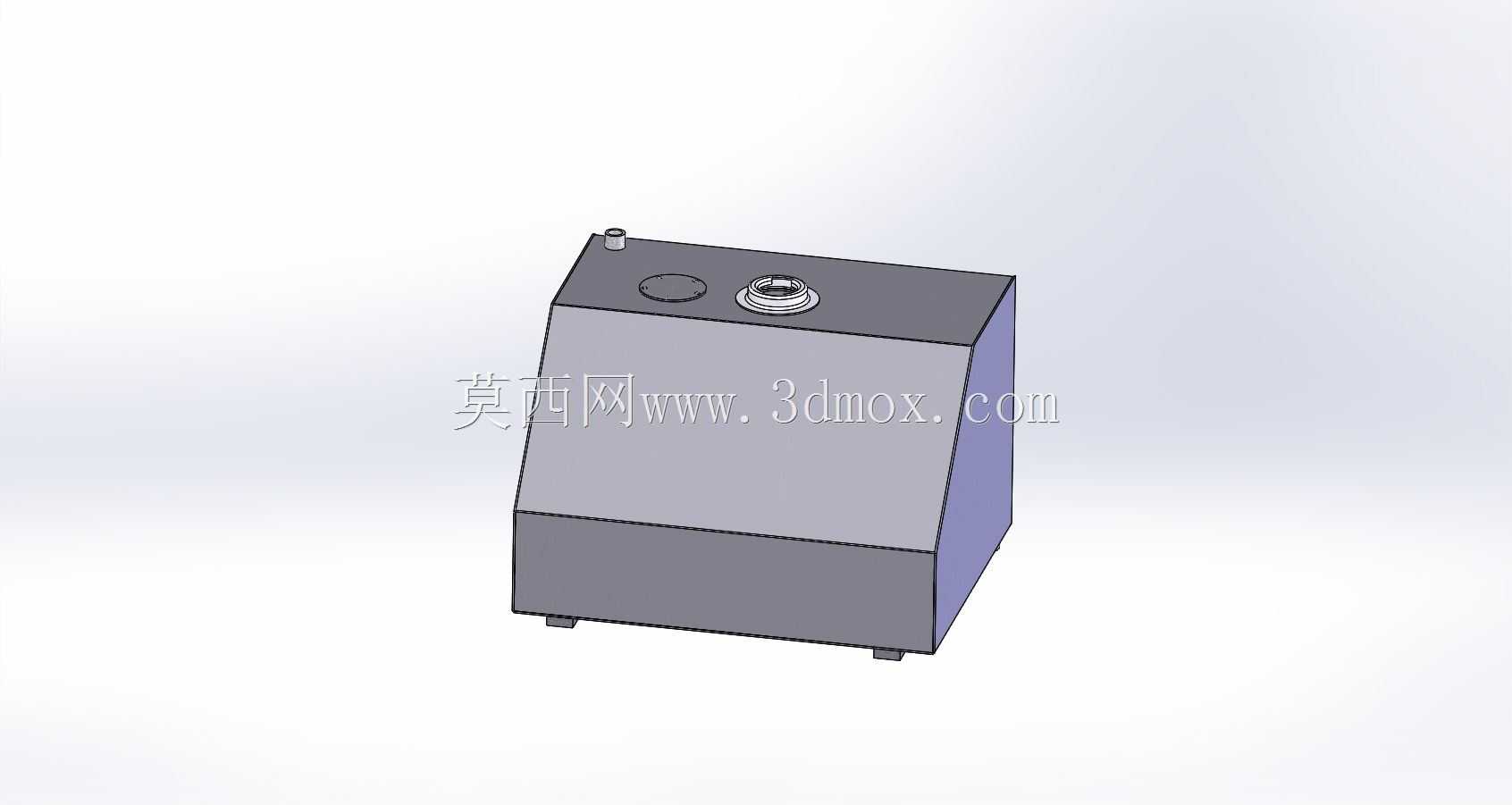

　　这款油箱的整体外形采用斜切顶面的梯台型结构设计，并非规则的长方体造型，这种设计思路首先是为了适配车辆底盘或动力舱内的异形安装空间，避开周边的悬架结构、排气管道、车架横梁等已有部件，在有限的安装边界内最大化拓展储油容积。箱体底部设置了四个凸起的安装支脚，支脚位置经过受力校核，对应车架上的安装点位，安装时可通过橡胶减震垫与车架连接，既能够固定箱体位置，也能过滤车辆行驶过程中路面传递的振动，避免箱体长期受交变应力出现焊缝开裂的问题。箱体顶面设置了两个功能接口，其中大口径的带密封结构的接口是燃油加注口，配套的密封盖能够保证箱体内部的密闭性，减少燃油挥发损耗，同时防止车辆倾斜、颠簸时燃油溢出；旁边的小口径接口是燃油输出与通气的集成接口，可连接燃油泵与通气管道，保证箱体内外气压平衡，避免燃油泵工作时箱内形成负压导致供油中断。顶面还预留了一个圆形的凹陷安装位，可根据实际配套需求加装燃油液位传感器，实时反馈箱内的燃油剩余量，方便使用者掌握续航状态。

　　箱体主体采用金属板材冲压焊接成型，板材厚度根据不同部位的受力情况做了差异化设计，箱体侧壁与底面采用稍厚的板材，抵御行驶过程中路面飞溅的碎石冲击，以及车辆发生轻微托底时的碰撞损伤；顶面板材在保证结构强度的前提下适当减薄，控制整体部件重量。箱体内部设置了防浪板结构，虽然从外部无法直接观察到，但这类金属燃油箱的常规设计都会在内部焊接多道带通孔的挡板，当车辆加减速、转弯、上下坡时，挡板能够大幅减缓箱内燃油的剧烈晃动，既可以降低燃油晃动产生的噪音，也能避免燃油瞬间偏移导致的供油口吸空问题，保证动力输出的连续性。箱体的所有焊缝都采用连续密封焊接工艺，焊接完成后需要经过气密性检测，保证在额定压力下无渗漏，满足燃油储存的密封要求。

　　从安装边界来看，这款油箱的整体轮廓尺寸经过精准核算，6.5加仑的容积换算后约为24.6升，梯台型的外形让它可以嵌入底盘的不规则空余空间，不需要对原有车架结构做大规模改动，安装支脚的孔位间距符合多数紧凑型车辆的底盘安装孔位标准，加装或替换时的适配成本较低。箱体的斜切面设计还能预留出排气管路的散热间隙，避免高温排气长时间近距离烘烤油箱，提升使用过程中的安全性。在实际选型配套时，需要注意油箱与周边运动部件的最小间隙保持在20毫米以上，与高温部件之间需要加装隔热挡板，安装支脚处的减震垫压缩量控制在3毫米左右，既保证固定牢固，又不会因为硬连接传递过大振动。

　　针对不同的使用场景，这款油箱的接口规格可以做小幅调整，比如作为副油箱使用时，可以在侧面加装燃油转换阀接口，实现主副油箱的燃油切换；作为小型工程机械的主油箱使用时，可以加大加注口的口径，提升加油效率。金属材质的箱体相比塑料油箱，拥有更好的抗穿刺能力与导热均匀性，在复杂路况下的耐用性更强，同时金属材质的焊接修复难度更低，后期使用过程中如果出现轻微损伤，可以通过焊接方式快速修复，降低使用维护成本。箱体表面做了防锈防腐涂层处理，能够抵御路面泥水、盐分的侵蚀，延长部件的使用寿命，涂层的附着力满足车辆行驶过程中的振动、温度变化要求，不会轻易出现脱落、起皮的问题。
