带卷盘集成式120V线路调压装置

　　在户外临时供电、小型设备移动作业、展会布展临时取电这类场景里，经常会遇到供电距离不足、电压波动影响设备运行的问题，这款集成卷盘的线路调节装置，就是针对这类零散移动供电需求做的整合设计。不同于普通的卷线盘只做线缆收纳，它把调压模块和卷线结构做了一体化集成，额定功率2400瓦适配120V供电制式，不用额外搭配独立调压器，拉出线缆就能直接给末端设备提供稳定的供电输出。

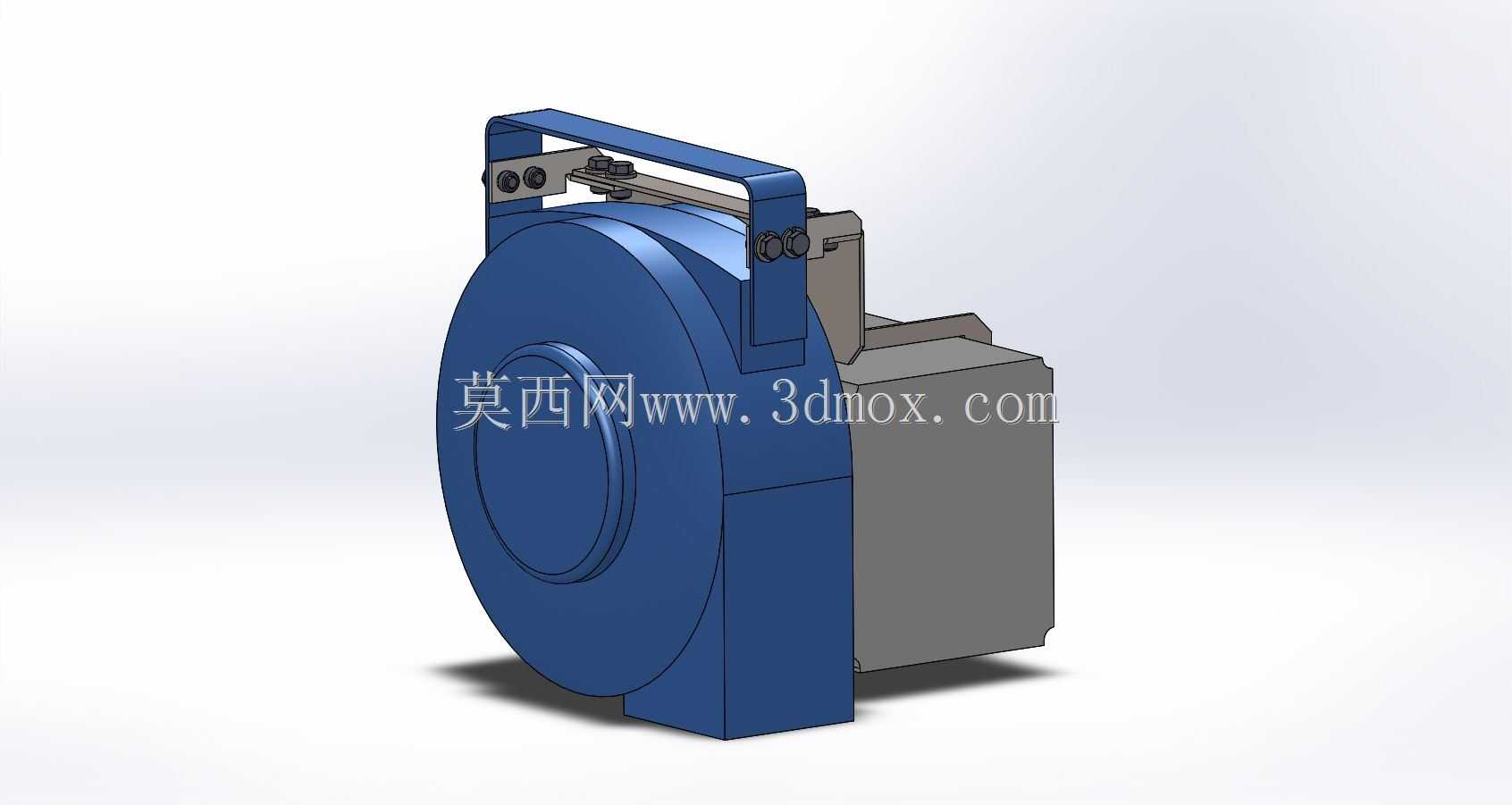

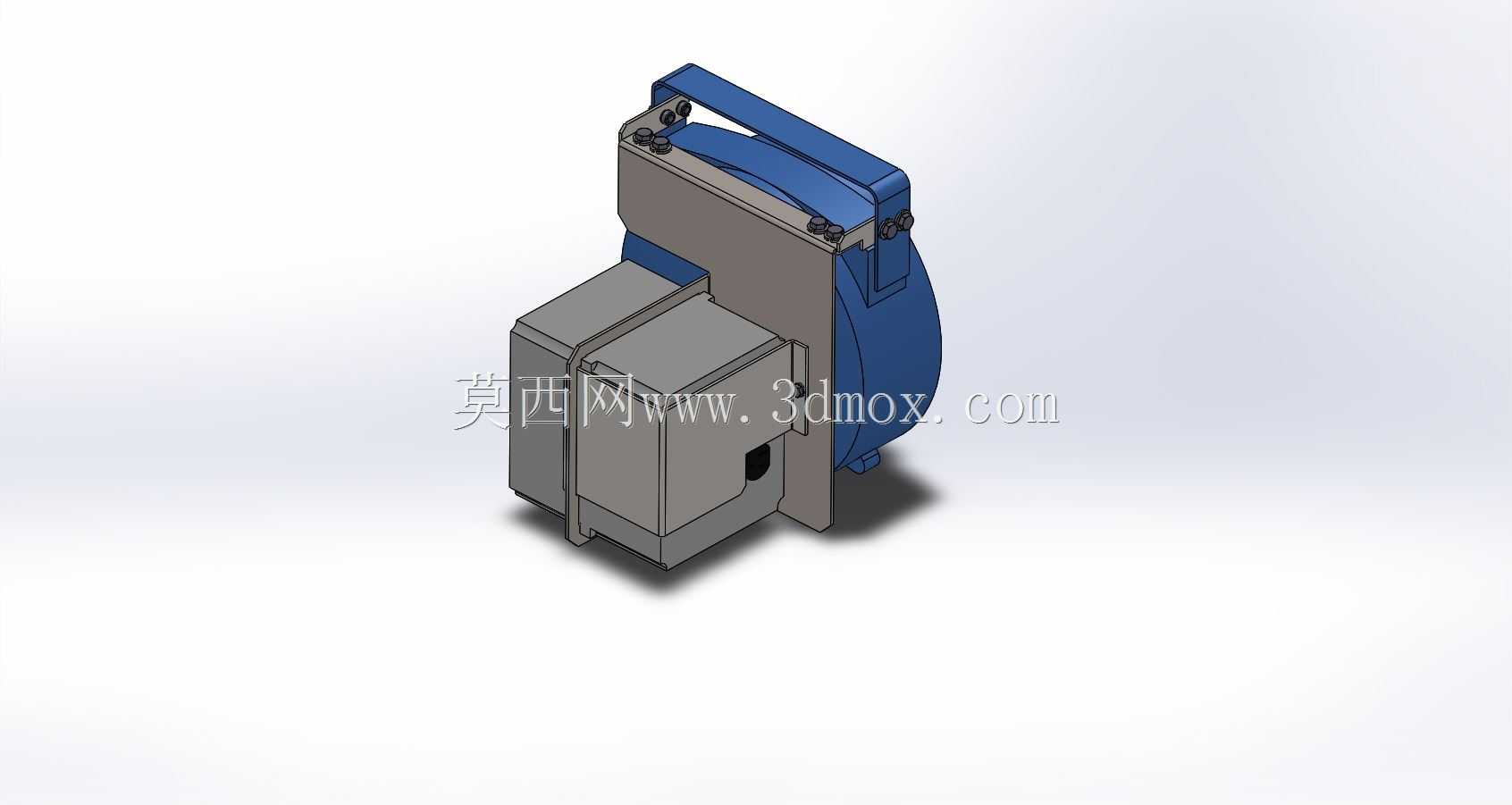

　　从结构布局来看，整个装置把调压核心模块放在了靠近安装固定端的一侧，卷线盘组件布置在另一侧，两者通过内部接线端子做硬连接，外部没有裸露的跨接导线，避免移动过程中拉扯线缆造成接线松脱。卷盘部分自带回弹锁止结构，拉出合适长度的线缆后可以自动卡紧锁止，不会因为线缆自身张力回卷，收纳时按动解锁拨片就能自动收线，线缆排布整齐不会出现乱线打结的情况。卷盘外侧的蓝色护罩做了全包式设计，把内部的卷簧、导电滑环全部封闭在护罩内部，既可以防止灰尘、杂物进入卷盘内部卡滞转动结构，也能避免操作人员误触内部带电部件，护罩边缘做了圆弧过渡，没有尖锐的棱角，搬运或者移动的时候不会刮破线缆外皮或者划伤操作人员。

　　调压模块部分采用了金属外壳做封装，外壳表面做了散热筋结构，因为2400瓦负载下调压元件会产生一定的热量，金属外壳配合散热筋可以把工作产生的热量快速散发到周围空气中，不用额外加装散热风扇，靠自然对流就能满足长时间满负载运行的散热需求，也避免了风扇进灰带来的维护问题。模块侧面预留了输入接线端口和输出线缆的过孔，输入端口可以根据使用场景接不同长度的进线，输出端直接和卷盘内部的滑环连接，卷盘上的线缆全程随卷盘转动，不会出现线缆拧转断裂的问题。

　　安装边界上，整个装置的固定支架做了L型折弯结构，支架上预留了四个标准安装孔，可以直接固定在设备机架侧面、墙面或者移动小车上，安装孔的孔位间距适配通用的电气安装导轨尺寸，也可以卡在标准DIN导轨上做快速固定，不需要额外做定制安装支架。装置整体的重心靠近安装支架一侧，固定之后不会因为卷盘部分的重量出现前倾歪斜的情况，即使卷盘上满盘线缆，整体重心也落在安装支撑面的范围内，运行过程中不会出现晃动。

　　设计的时候特意把操作部件都布置在装置的外侧，卷盘的解锁拨片在护罩的上方位置，操作人员站在装置正面伸手就可以操作，不用探身或者绕到装置侧面。调压模块的调节旋钮和状态指示灯布置在模块朝向操作人员的端面上，接线的时候不用拆卸整个护罩，只需要打开模块侧面的接线盒盖板就能完成进线接线，日常维护的时候只需要定期检查卷盘滑环的接触磨损情况、清理散热筋缝隙里的积灰就可以，不需要做复杂的拆解。

　　实际使用的时候，这个装置可以适配很多零散的调压供电场景，比如小型电动工具在车间不同工位移动作业时，不需要每次都搬独立的调压器，拉出线缆就能调整到合适的输出电压；户外临时检测设备供电的时候，卷盘可以收纳最长数十米的线缆，不用额外准备延长线盘，集成的调压功能可以抵消长距离线缆带来的电压降，保证末端设备的供电电压稳定。和分开布置的独立调压器加普通卷线盘相比，一体化的结构减少了中间的接插件连接点，也就减少了接触不良、接插件发热的故障点，整体的可靠性更高，搬运的时候也只需要提装置顶部的一体式提手就可以整体转移，不会出现调压器和卷盘分开掉落的情况。

　　结构细节上，卷盘的转动部分采用了耐磨的轴套结构，不需要定期加注润滑脂，长期使用也不会出现转动卡滞的问题，导电滑环采用了铜基镀银的接触片，接触电阻小，大电流通过的时候不会出现过热打火的情况，滑环的绝缘部分采用了耐温阻燃的工程塑料，即使出现短时过载的情况，也不会出现绝缘融化短路的问题。调压模块内部的电路板做了三防漆涂覆，在潮湿或者多粉尘的车间环境里也能正常工作，不会因为电路板积潮出现短路故障。整个装置的外部线缆都采用了耐油耐磨的橡胶护套线缆，在车间地面拖拽的时候不会被油污腐蚀，也不容易被尖锐的金属边角划破外皮，适配工业现场的复杂使用环境。
