高压输电线路绝缘线架设拉线控制装置

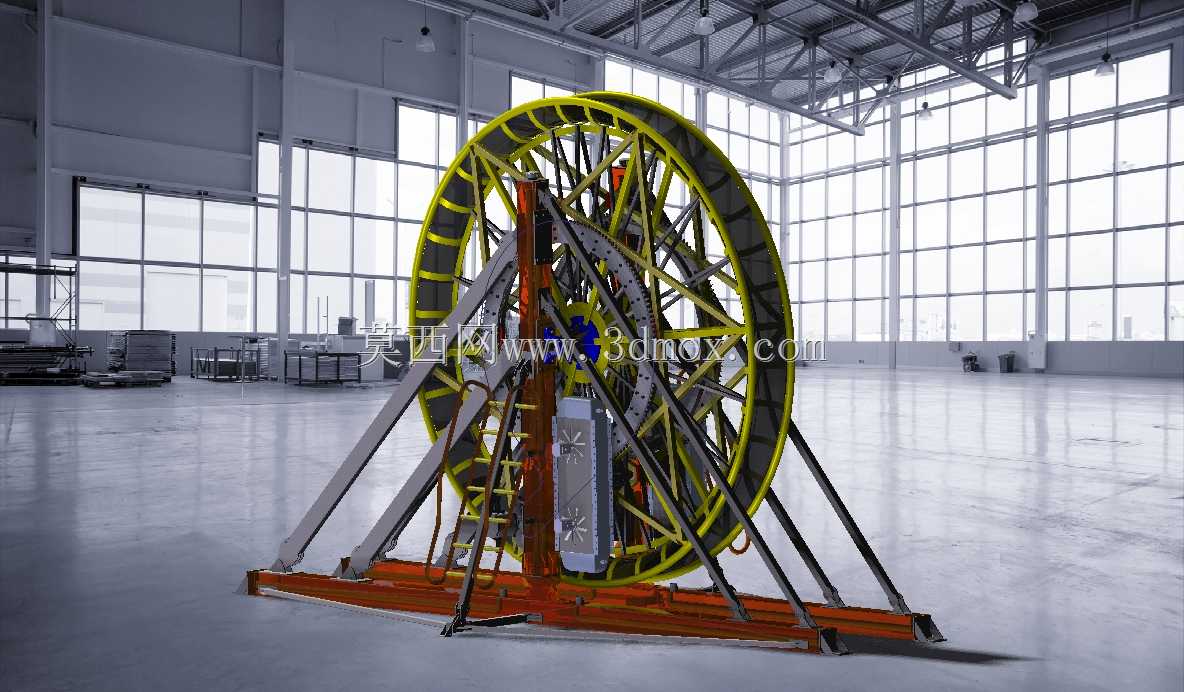

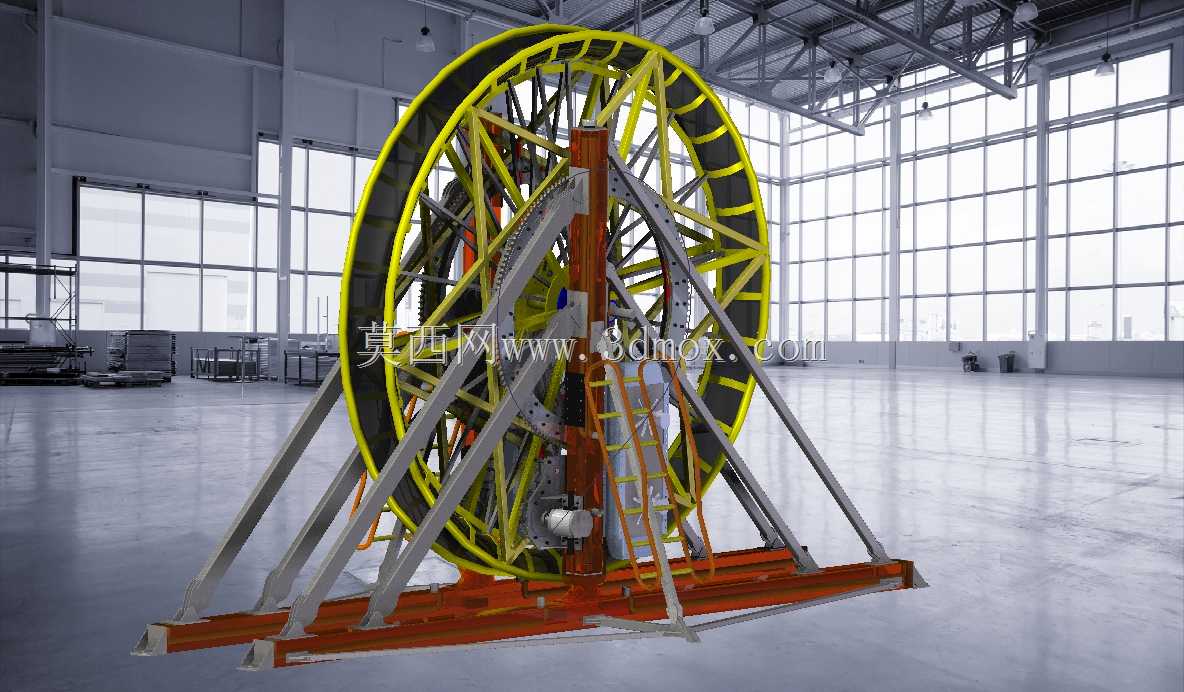

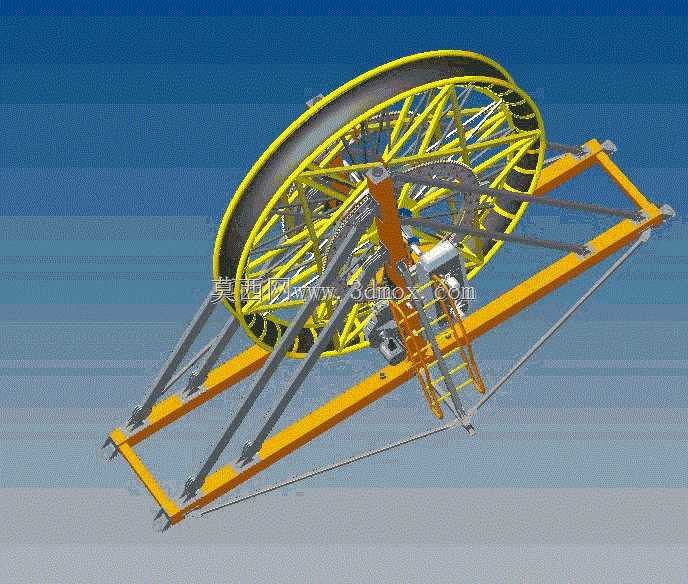

　　在高压输变电工程的户外架设作业场景中，220kV与500kV电压等级的绝缘导线展放、安装环节，一直存在线缆张力控制难度大、走线精度难保障、作业过程易损伤绝缘层的痛点，这套拉线控制设备正是针对该类作业场景开发的专用施工装备。从结构设计逻辑来看，设备采用倾斜式框架承载主体，底部为双拼型钢焊接的矩形底架，底架上通过多组斜向支撑型钢连接上部的大型轮式导向张紧机构，支撑构件采用三角形桁架排布，在控制整体自重的前提下，能够承受线缆展放过程中最大12吨的单侧拉力，不会出现框架形变失稳的问题。上部的导向轮采用大直径轮体设计，轮缘做了圆弧过渡包胶处理，包胶层厚度不小于15mm，邵氏硬度控制在65-70度区间，既能避免硬质金属轮面刮伤绝缘导线的外护层，

　　也能通过足够大的轮径降低线缆弯折应力，防止绝缘线内部线芯出现局部硬弯损伤，适配220kV、500kV等级绝缘线的最小弯曲半径要求。轮体内部采用辐条式支撑结构替代传统实心轮辐，大幅降低轮体自身转动惯量，在线缆启停、张力调整过程中能够快速响应转速变化，不会出现线缆打滑、顿挫的问题。轮体侧边集成了齿轮传动的张力调节机构，可通过配套的驱动组件调整轮体阻尼大小，匹配不同规格线缆展放时的张力需求，张力调节范围覆盖2kN到80kN，调节精度可控制在额定值的±5%以内，满足不同跨距、不同地形下的架设要求。设备的安装边界需要结合现场施工场地条件规划，底架的四个支脚位置预留了地脚螺栓固定孔，可直接固定在硬化施工场地的预埋螺栓上，

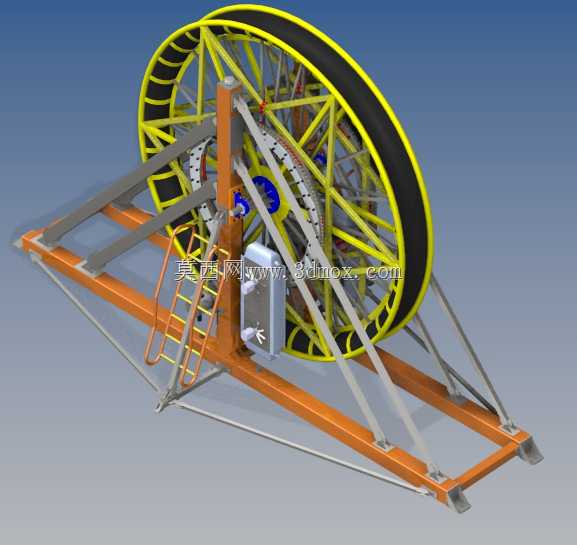

　　也可通过配套的枕木垫实后在软质场地使用，设备整体倾斜角度设置为28度，刚好匹配高压线缆从线盘引出后向上展放的走线角度，减少线缆的额外弯折点。框架侧面设置了爬梯结构，方便作业人员攀爬至轮体位置进行线缆穿引、日常检查维护作业，爬梯踏步采用防滑花纹钢板制作，侧边设置了高度不低于1.2m的安全防护栏杆，符合高空作业的安全规范要求。在实际作业过程中，绝缘导线从线盘引出后，先经过设备底部的导向托辊进入张紧轮的轮槽，缠绕180度后向上引出至杆塔架设位置，整套设备可同时实现线缆导向、张力恒定控制、绝缘层防护三个核心功能，相比传统的人工拉线、简易滑车展放方式，能够将线缆展放的施工效率提升40%以上，同时将绝缘层损伤率控制在0.1%以内，

　　大幅降低高压线路投运后的绝缘故障隐患。设计过程中针对户外施工的复杂工况做了专项优化，所有金属构件均采用热镀锌防腐处理，能够适应多雨、高海拔、强紫外线等不同户外环境的长期使用要求，轮体的转动轴承部位设置了双层密封结构，防止施工过程中的泥沙、雨水进入轴承内部造成卡滞，轴承的润滑周期不小于6个月，降低现场维护的工作量。设备的整体重心经过精准核算，在满负载拉线作业时，重心投影始终落在底架的支撑边界内部，即使出现瞬时张力波动也不会发生设备倾覆的问题，底架的横向宽度设置为3.2m，纵向长度为4.8m，作业时所需的最小场地平整范围为5m×6m，能够适应大部分山区、平原输电线路施工场地的空间条件，不需要额外开展大规模场地平整作业。
