伊顿1/2寸旋转凹头液压软管接头结构

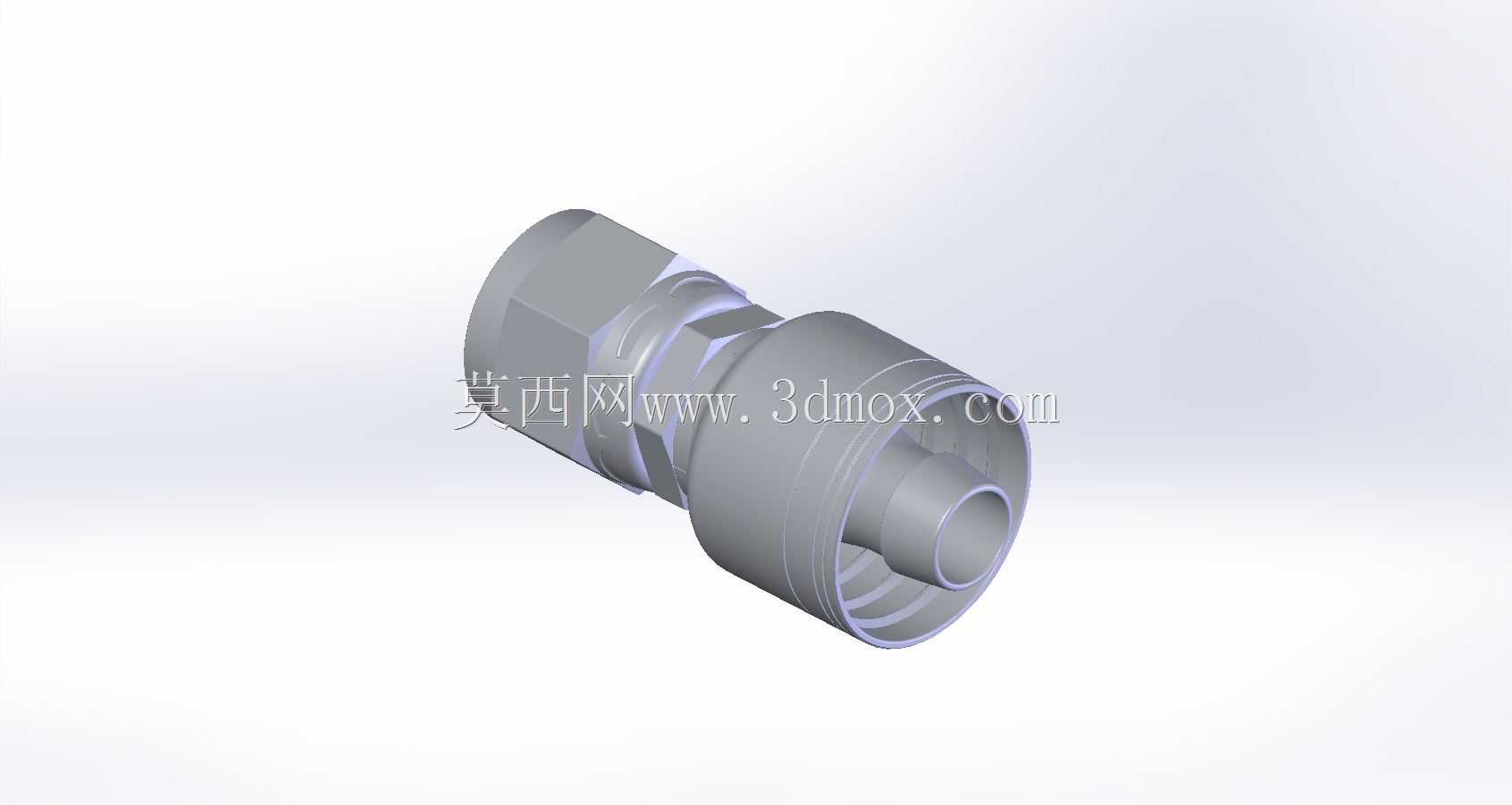

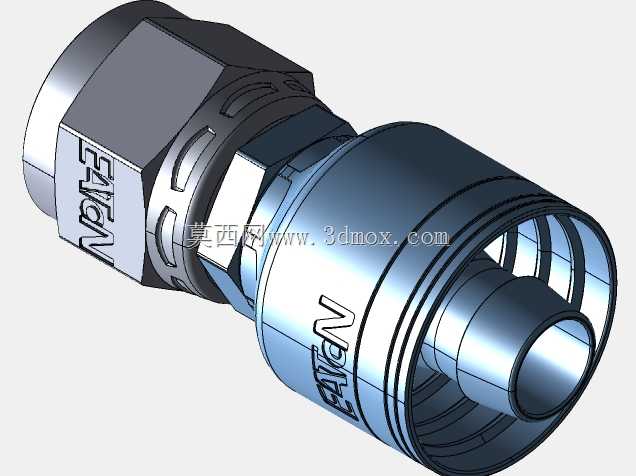

　　在工程机械液压管路布设、工业液压站油路连接、农业机械液压执行机构供回油管路搭建场景中，软管接头是承担柔性管路与硬管端、阀块端刚性连接的核心部件，这款适配1/2英寸通径软管的旋转凹头压接式接头，主要解决管路安装过程中存在的装配应力释放、软管扭转补偿问题，避免软管在设备运行过程中因反复弯折、扭转出现早期破损，延长液压管路整体使用寿命。从结构设计逻辑来看，接头整体采用分体压接式结构，一端为标准内螺纹刚性连接端，用于和阀块、硬管接头的外螺纹端实现密封连接，螺纹端的六角结构预留标准扳手夹持位，装配时可通过普通开口扳手施加额定扭矩，保证螺纹副啮合到位、密封面贴合无渗漏；中间段为旋转补偿结构，内置密封配合面，

　　允许两端在额定工作压力范围内实现相对周向转动，抵消管路安装时的角度偏差，同时在设备运行过程中，随软管的小幅摆动自适应调整角度，避免软管根部出现应力集中导致的爆管、渗漏问题。另一端为软管压接连接端，设计有多道环形咬合齿槽，压接作业时，将剥好外胶层的软管插入该端套筒内，使用专用压管机对套筒部位施加均匀径向压力，让套筒金属产生塑性变形，咬合齿嵌入软管的钢丝增强层与内胶层之间，形成足够的拉脱强度，保证在系统额定工作压力下，软管不会因压力脉冲、管路拉扯出现脱头故障。外形尺寸方面，内螺纹端的对边尺寸符合标准液压接头的扳手空间要求，安装时不需要预留过大的操作空间，可适配紧凑布局的液压阀组安装场景；

　　压接端的外径尺寸匹配1/2英寸通径四层钢丝缠绕液压软管的压接工艺要求，压接后的外径公差控制在标准范围内，可兼容市面上绝大多数常规压管机的模具尺寸，不需要定制特殊压接模具即可完成现场压接作业。安装边界上，该接头旋转部位的转动阻尼经过匹配设计，既可以在无外力时保持管路角度稳定，不会因管路自重出现随意转动，又可以在管路受扭转力时顺畅转动，不会出现卡滞导致应力无法释放；密封结构采用硬密封加弹性密封组合形式，在-40℃到120℃的常规液压油工作温度范围内，均可保持稳定的密封性能，适配矿物型液压油、乳化液等常规液压工作介质。在实际选型应用中，这类旋转式软管接头通常用在液压执行元件存在小幅摆动的部位，比如工程机械的动臂油缸连接管路、

　　注塑机的开合模油缸管路、机床液压夹具的供油管路，这些部位的软管会随设备动作反复弯折，如果使用固定式接头，软管根部会反复承受扭转应力，通常使用两到三个月就会出现根部开裂渗油的问题，换用这种带旋转结构的凹头接头后，扭转应力会通过接头的相对转动释放，软管的使用寿命可提升三到四倍，大幅降低设备运维过程中的管路更换频率，减少因管路渗漏导致的液压油损耗与停机维护时间。建模过程中，对接头各部位的配合公差做了精准还原，压接端的齿槽深度、角度完全匹配实际压接工艺要求，旋转部位的配合间隙按照实际金属件的加工公差设置，内螺纹的牙型、螺距符合相关液压接头标准，可直接用于液压管路的虚拟装配验证，检查管路布设过程中是否存在干涉、扳手空间是否充足，也可用于液压系统的BOM统计、管路预制加工的图纸输出，帮助设计人员在虚拟环境中提前完成管路布局优化，减少现场安装时的配管工作量，避免因接头选型错误导致的二次采购、返工问题。
