3W方形LED工业照明灯具结构设计

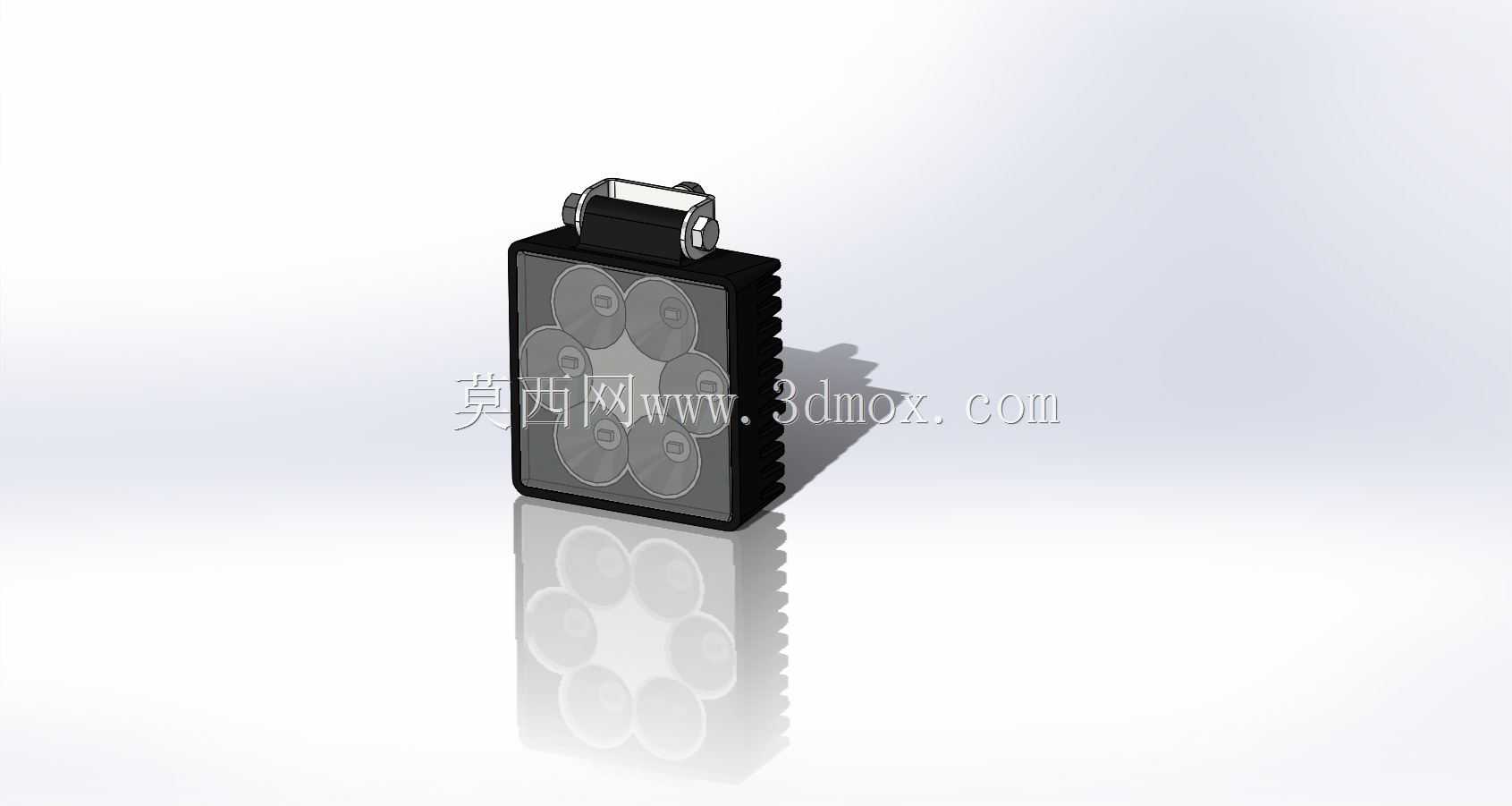

　　这款方形LED照明单元的结构设计，最初是针对小型设备操作工位局部补光、小型机柜内部检修照明、自动化设备状态指示照明这类场景开发的，在实际的设备配套场景里，这类小功率方形LED灯的适配性远高于同功率的圆形灯珠模组，尤其是在安装空间为规整矩形槽位的柜体、设备侧壁位置，方形结构的空间利用率可以提升近三成，不会出现圆形模组安装后边角留空、积灰藏污的问题。从结构设计的逻辑来看，这款3W功率的方形灯首先考虑的是工业场景下的安装便捷性与防护可靠性，顶部设置的可翻转金属挂扣结构，既可以实现卡扣式快速嵌入安装，也可以搭配螺丝穿过挂扣的安装孔实现壁挂固定，两种安装方式不需要额外更换配件，挂扣的转轴位置做了阻尼限位结构，

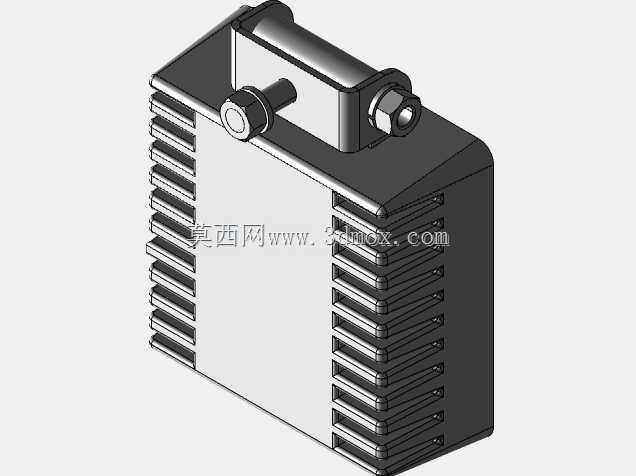

　　调整照射角度时可以在0到90度区间内任意悬停，不会出现角度滑移的问题，适配不同角度的补光需求。灯体主体采用的是带侧边散热鳍片的矩形壳体，鳍片的排布方向顺着灯体的长边走向，既可以在自然对流状态下带走LED灯珠工作产生的热量，也不会因为鳍片横向排布导致灰尘、切削液残留在鳍片缝隙里，对于机加工工位、小型设备内部这类有少量粉尘、油雾的场景，这种竖向鳍片的结构日常维护只需要用压缩空气从顶部吹扫就可以完成清洁，不需要拆解灯体。灯珠排布采用的是六颗灯珠环形围绕中心一颗灯珠的布局，这种排布方式可以让发光面的照度均匀度控制在0.7以上，不会出现中心亮度过高、边缘照度骤降的问题，照射在工件表面的时候不会产生明显的光斑边界，

　　适合设备操作工位的近距离局部照明，不会因为明暗差过大导致操作人员视觉疲劳。灯体的正面发光面做了内凹的沉台设计，透光面板嵌入沉台之后，面板边缘和壳体之间的密封胶圈可以被均匀压紧，实现基础的防尘防泼溅能力，应对日常的车间清扫泼溅、设备运行产生的冷凝水附着都不会出现内部电路进水的问题。从安装边界尺寸来看，这款方形灯的主体外轮廓为规整矩形，厚度控制在较薄的区间，嵌入安装时需要预留的槽位深度不需要超过灯体厚度加5mm的走线空间，侧壁安装时突出安装面的尺寸较小，不会和设备内部的走线、运动部件产生干涉，挂扣展开后的总宽度比灯体主体宽出的尺寸刚好匹配常见的1mm厚度钣金安装孔的卡接余量，安装时只需要在钣金面上开出对应尺寸的矩形孔，

　　将灯体推入之后挂扣会自动卡在钣金背面，不需要在安装位背面预留操作空间，适合密闭柜体、狭窄设备腔体内的盲装作业。在电路仓的结构设计上，驱动电路放置在灯体背部的独立仓体内，和前部的灯珠散热区域通过隔热衬垫分隔，避免灯珠产生的热量长期烘烤驱动元件导致电容寿命衰减，电路仓的出线位置做了防水格兰头结构，走线接入之后可以锁紧线缆外皮，避免拉扯线缆的时候将接线端子扯松，同时也能阻挡粉尘从出线位置进入电路仓。在实际的配套选型中，这类小功率方形LED灯除了设备配套之外，也可以多颗组合拼接成大面积的照明面板，因为方形结构的拼接缝隙可以控制在1mm以内，多灯组合之后的发光面连续性好，不会出现圆形灯组拼接之后的网格状暗区，适合小型检测工位的面光源补光使用。灯体的边角做了小圆弧过渡处理，既不会因为直角边角在安装过程中划伤操作人员，也不会在边角位置出现应力集中，在设备有小幅振动的工况下，边角位置不会因为长期应力出现壳体开裂的问题。散热鳍片的厚度和间距经过匹配，在保证散热面积足够的前提下，鳍片间距控制在不会被车间常见的纤维类粉尘堵塞的尺寸，长期运行也不会因为散热通道堵塞导致灯珠结温过高，延长整灯的使用寿命。挂扣的材质采用的是弹性金属材质，卡接之后的预紧力可以保证灯体在设备振动、小幅冲击的工况下不会从安装孔内脱出，不需要额外打胶固定，后期维护更换的时候只需要用一字螺丝刀从侧边将挂扣顶开就可以将灯体取出，维护效率较高。
