拖车挂接缓冲连接装置结构设计

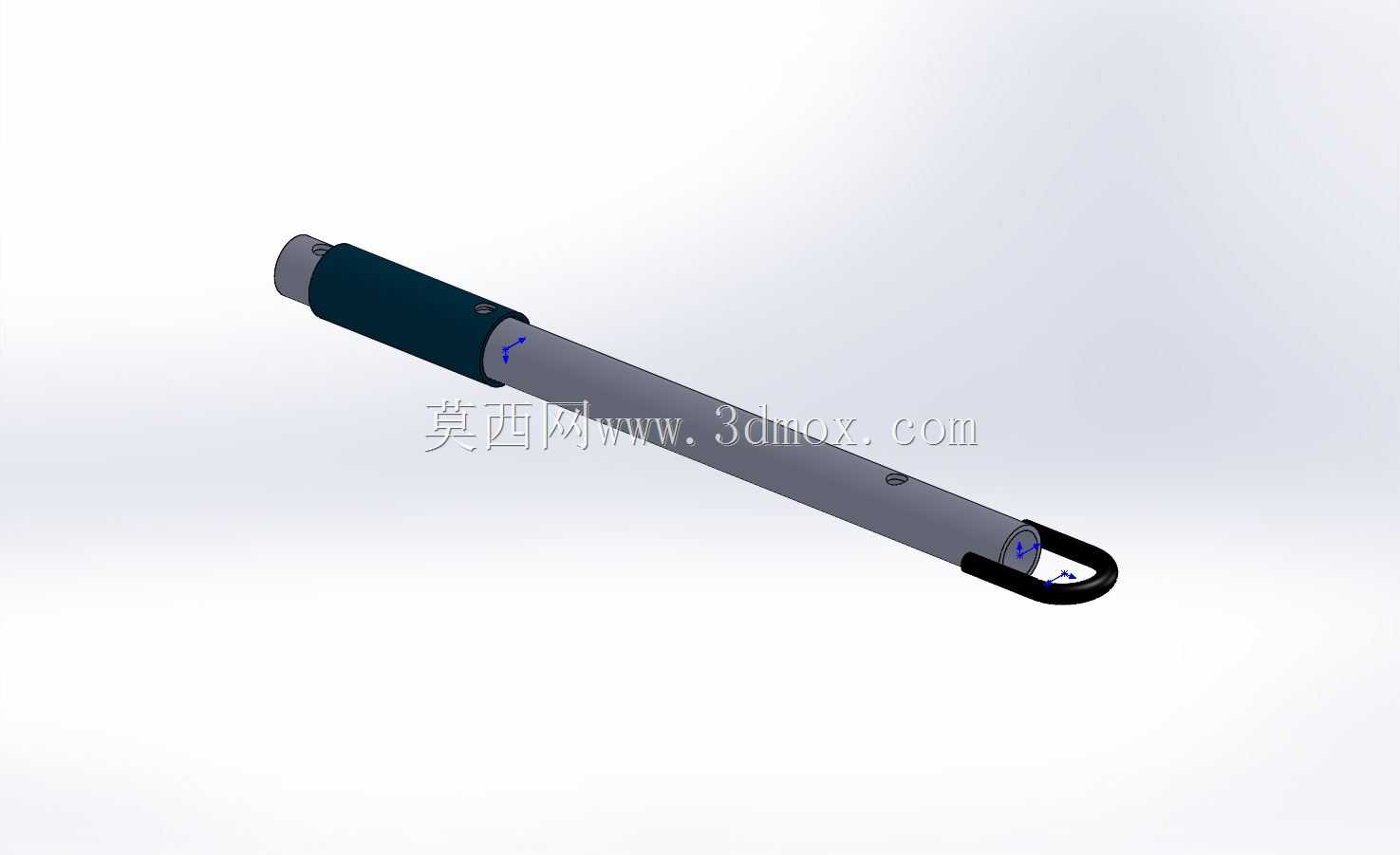

　　在短途物料转运、户外作业配套、小型设备拖行的场景里，拖车与牵引车之间的挂接部件，是决定拖行动态稳定性的核心结构，很多非铺装路面的拖行作业中，硬连接挂接很容易因为起步冲击、路面颠簸带来的瞬时载荷，造成挂接部位焊缝开裂、牵引销变形，甚至出现脱钩的安全隐患，这款带缓冲结构的挂接装置，正是针对这类实际工况做的结构优化。从结构功能上看，装置主体采用长杆式承力结构，中段设置的阻尼缓冲段，能够在牵引车起步、制动的瞬间，吸收前后方向的冲击载荷，避免刚性冲击直接传递到拖车车架上，减少车架连接处的疲劳损伤；末端的环形挂接端做了圆弧过渡处理，挂接后可以允许小角度的上下、左右摆动，适配非铺装路面行驶时两车之间的相对位姿变化，

　　不会因为路面起伏造成挂接部位卡滞。设计过程中，首先要明确的是安装边界：装置的对接端需要匹配牵引车尾部的标准牵引座接口尺寸，杆身的外径要适配牵引座的安装孔径，保证插入后可以通过横向锁销完成周向固定，不会出现转动松脱；缓冲段的长度设计需要匹配常用的拖车载重区间，阻尼行程预留足够的压缩量，避免满载制动时缓冲段被完全压死失去缓冲作用；末端挂环的内径要适配通用规格的牵引销，同时挂环的根部做了加厚处理，因为这个位置是应力集中的高发区域，拖行过程中的交变载荷很容易在挂环与杆身的连接处产生疲劳裂纹，加厚过渡的设计可以分散应力，提升部件的疲劳寿命。从实际使用的角度出发，杆身表面做了防锈处理，适配户外作业的复杂环境，避免长期暴露在泥水、

　　潮湿环境中出现锈蚀卡滞，影响后续的拆装维护；挂环内侧做了光滑倒角处理，减少牵引销与挂环之间的磨损，长期使用后也不会因为毛刺凸起造成挂接拆卸困难。很多一线作业人员反馈，普通的硬连接挂接在拖行空载拖车经过颠簸路面时，会出现明显的金属撞击异响，不仅影响作业体验，长期的撞击也会让牵引座的固定螺栓出现松动，这款带缓冲结构的挂接装置，能够在行驶过程中持续过滤前后方向的冲击振动，既降低了行驶过程的噪音，也减少了紧固件松动的检查频次。在结构建模的时候，需要重点校核几个关键位置的强度：一是缓冲段与杆身的连接部位，这个位置承受的是轴向的冲击载荷，需要保证连接强度大于额定牵引载荷的1.5倍，满足安全冗余要求；二是末端挂环的承力强度，

　　要保证在最大牵引角度下，挂环不会出现塑性变形；三是对接端的锁销孔位置，锁销孔的边缘需要做倒角处理，避免应力集中，同时锁销孔的位置精度要控制在合理公差范围内，保证安装时锁销可以顺利穿入，不会出现装配干涉。另外，装置的整体长度设计也需要考虑实际的转弯半径，过长的挂接杆会增大拖车的转弯半径，影响狭小场地内的转向灵活性，过短则会在急转弯时出现牵引车与拖车的边角碰撞，这款装置的杆身长度经过实际场景验证，既保留了足够的缓冲安装空间，也能满足常规场地内的转向需求，不会出现转弯干涉的问题。在日常维护中，这类挂接装置只需要定期检查缓冲段的阻尼性能、挂环的磨损量以及锁销的固定情况，不需要复杂的保养流程，适合户外作业、厂区转运等多种场景下的拖车配套使用，能够适配多种小型牵引车、农用作业车辆的尾部牵引接口，通用性较强。
