小型橡胶拖车行走轮结构设计

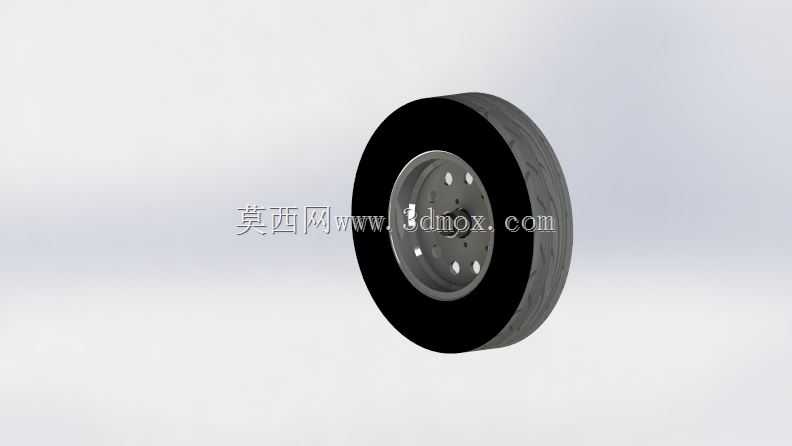

　　在短途转运类小型拖挂设备的行走系统设计中，橡胶行走轮是直接决定设备通行平顺性、负载可靠性的核心部件，这类小型拖车轮胎常应用于厂区物料周转拖车、户外露营小型拖挂、农用轻型转运拖斗、仓储短途搬运拖板等场景，区别于乘用车辆的高速轮胎，这类轮胎的设计核心偏向低速重载、抗路面冲击、安装维护便捷的方向。从结构组成来看，该行走轮分为橡胶胎体与金属轮毂两个核心部分，橡胶胎体采用实心橡胶结构设计，规避了充气轮胎在厂区、非铺装路面容易被尖锐杂物扎破漏气的问题，胎面设置有浅沟槽纹理，既可以在干燥铺装路面提供足够的附着摩擦力，也不会因为沟槽过深卡入厂区常见的金属切屑、碎石杂物，胎侧做了加厚圆弧过渡，在经过路缘、坑洼路面时可以缓冲径向冲击，

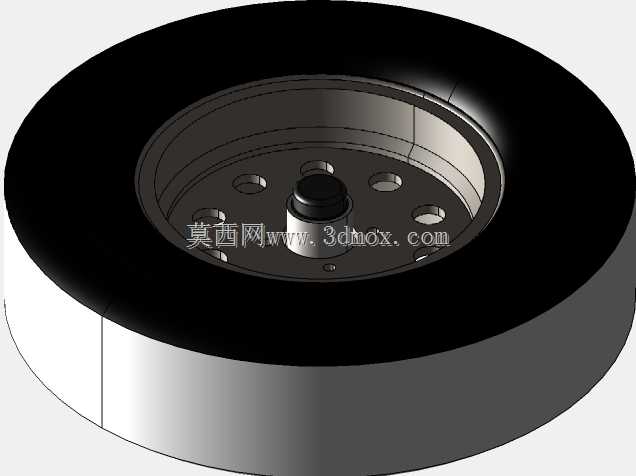

　　避免硬接触导致的胎体开裂。金属轮毂部分采用冲压成型的钢制圆盘结构，中心设置有与轮轴配合的安装轴孔，轴孔周边均匀分布多个螺栓安装孔，可适配不同规格的轮轴连接法兰，安装孔位做了沉台处理，螺栓锁紧后端面不会突出轮毂平面，避免转动过程中与周边的刹车组件、挡泥板结构发生干涉。轮毂与橡胶胎体的结合面做了滚花防滑处理，通过压装工艺实现橡胶与金属基体的紧密结合，在长期交变载荷作用下不会出现胎体与轮毂滑脱的问题。从设计思路层面，这类小型拖车轮胎的额定负载设定偏向轻型转运场景，单轮负载覆盖常规小型拖挂的单轮承载需求，整体径向尺寸适配常规小型拖车的底盘离地高度要求，不会因为轮胎直径过大导致拖车底盘过高影响装载稳定性，也不会因为直径过小导致越障能力不足，

　　无法通过厂区常见的减速带、小尺寸坑洼路面。安装边界方面，轮毂的安装端面到轮胎外侧的宽度尺寸控制在常规拖车轮轴的安装跨距范围内，轮轴配合孔的公差采用基孔制过渡配合，既可以保证装配时的便捷性，也能避免运行过程中轮轴与轮毂之间出现旷量，导致轮胎摆动磨损加剧。在实际应用中，这类橡胶拖车轮胎不需要额外的充气维护，对使用环境的适应性更强，在厂区有少量油污、积水的地面也能保持稳定的性能，橡胶材质本身具备一定的阻尼特性，可以过滤路面传递的小幅振动，减少拖车载运的易碎物料在转运过程中因为颠簸出现的破损。设计过程中需要重点考量胎体橡胶的硬度参数，硬度过高会导致缓冲性能下降，颠簸路面的振动直接传递到拖车底盘，硬度过低则会导致负载下胎体变形量过大，

　　滚动阻力升高，长期运行容易出现胎体过热老化的问题，该结构的胎体硬度选取兼顾了承载能力与缓冲性能，匹配轻型拖车的常用运行速度区间。轮毂的螺栓孔分布圆直径参考通用小型拖车的轮轴安装标准设计，具备较好的互换性，在原有轮胎出现磨损后可以直接替换同规格产品，不需要对轮轴结构做额外修改。轮胎的转动同心度在压装完成后做了精度控制，避免高速转动时出现偏摆，导致轮轴轴承承受额外的径向力，缩短轴承的使用寿命。胎面的花纹深度做了针对性优化，在非铺装的泥土路面行驶时，浅花纹可以提供足够的抓地力避免打滑，在铺装路面行驶时也不会因为花纹过大产生额外的行驶噪音，适配厂区、园区等对噪音有一定要求的使用场景。
