电动抹子机多色接线线束结构设计

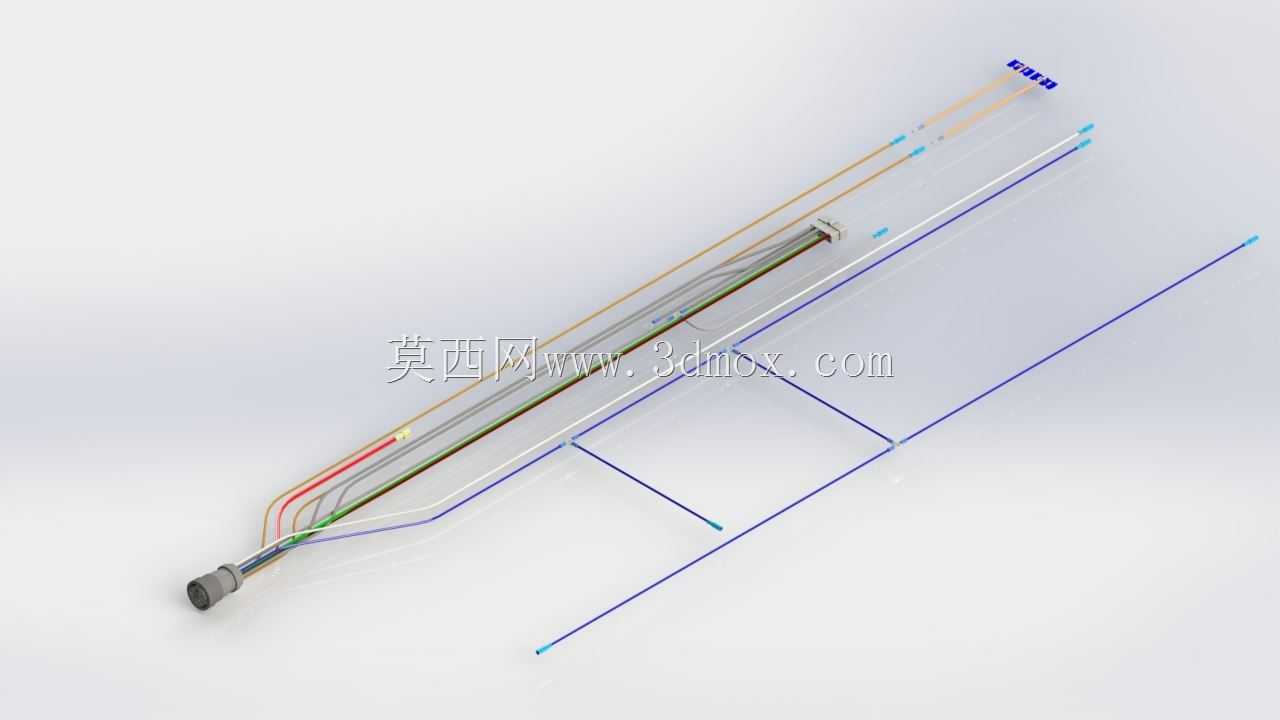

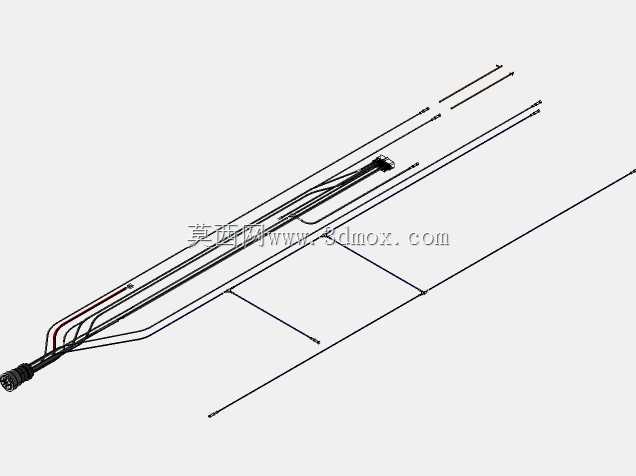

　　在手持电动建筑施工工具的结构开发环节，线束作为整机动力传输、信号传递的核心载体，其布局合理性直接决定设备运行稳定性与长期使用可靠性，这款适配电动抹子机的线束，正是针对手持类施工设备的特殊工况完成的结构设计。不同于固定式工业设备的布线逻辑，电动抹子机作业时操作人员会持续调整握持角度、施力方向，整机伴随高频小幅振动，作业环境还常存在水泥砂浆飞溅、扬尘堆积的情况，因此线束的设计首先要适配手持设备的动态使用边界，避免布线干涉操作动作，同时兼顾耐磨、防拉扯的性能需求。从结构布局来看，这款线束采用单端集中接插、多支路分线输出的结构，接插端采用密封式圆柱形接头，可直接与主机的控制主板、动力输出模块对接，接头外壳做了防滑滚花处理，

　　装配时可徒手完成插拔锁紧，不需要额外辅助工具，后期设备维护时拆解效率更高。接插端出线位置做了应力释放结构，通过加长的橡胶护套包裹线芯弯折区域，避免作业过程中反复弯折导致线芯断裂，这一结构的弯折疲劳寿命可满足手持设备日均上百次角度调整的使用需求，不会出现常规线束在出线位置易断芯的问题。分线支路根据不同功能做了线色区分，红色支路对应动力回路火线接线端，蓝色支路对应零线回路，黄绿双色支路对应接地保护端，其余多色支路对应开关信号、转速调节信号的传输线路，不同支路的出线长度根据主机内部各电气元件的安装位置精准匹配，最长支路适配抹盘驱动电机的接线点位，最短支路适配手柄位置的控制开关点位，所有支路的走线路径都贴合主机壳体的内部加强筋布局，

　　装配时可直接沿预设卡槽嵌入，不需要额外做线长裁剪，也不会出现线束冗余堆积在壳体内、干涉运动部件的问题。在线材选型上，动力传输支路采用多股细铜丝绞合的软芯导线，绝缘层选用耐磨损、耐弱酸碱的PVC混合材质，可抵御施工场景中水泥砂浆的轻微腐蚀，同时绝缘层厚度满足手持电动工具的双重绝缘要求，即使外层绝缘出现轻微磨损，内层绝缘结构仍可保障用电安全。信号传输支路的线芯外额外增加了屏蔽层，可避免动力线路的电磁干扰影响转速调节信号的稳定性，防止抹子机作业时出现转速忽快忽慢的失控问题。安装边界方面，这款线束的整体最大外径控制在8mm以内，接插端的最大直径为12mm，可顺利穿过主机壳体上预设的15mm穿线孔，不需要额外扩孔加工，各支路的末端都预压了冷压接线端子，端子规格匹配主机内所有电气元件的接线柱尺寸，装配时直接插入接线座拧紧螺丝即可完成连接，不需要现场做端子压接，可大幅提升整机装配的作业效率。考虑到手持设备的跌落风险，线束所有分线位置都做了注塑加固处理，分线点可承受50N的径向拉力不出现线芯外露、绝缘开裂的问题，接插端与主机的锁紧结构可承受100N的轴向拉力不松脱，即使设备从1米左右的作业高度意外跌落，也不会出现线束脱落、接线松脱导致的设备断电问题。在实际施工场景中，这类线束的可靠性直接影响施工进度，一旦线束出现断芯、接触不良的问题，现场维修往往需要拆解整机壳体，耽误墙面抹平、地面收光的作业节奏，

　　因此这款线束在设计阶段就针对手持电动工具的常见失效点做了结构优化，比如在操作人员经常握持的手柄区域，对应的线束段额外增加了编织耐磨层，避免长期握持摩擦导致绝缘层破损；接地支路的端子做了防松垫圈结构，即使长期受振动影响，接地连接也不会出现松脱，保障操作人员的用电安全。从三维建模的角度来看，这款线束的走线完全贴合电动抹子机的内部腔体曲面，建模时充分考虑了线材的最小弯折半径，所有弯折位置的曲率半径都大于线材外径的3倍，避免装配时出现线材死折、内部铜芯断裂的问题，同时分线位置的间距设置也避开了主机内部的螺丝柱、加强筋等结构，装配后线束不会被壳体挤压，不会出现长期受压导致绝缘破损的隐患。
