车辆油门操纵拉索固定支架结构设计

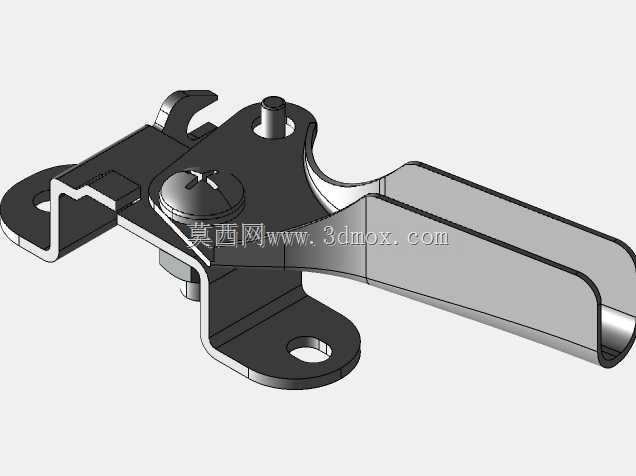

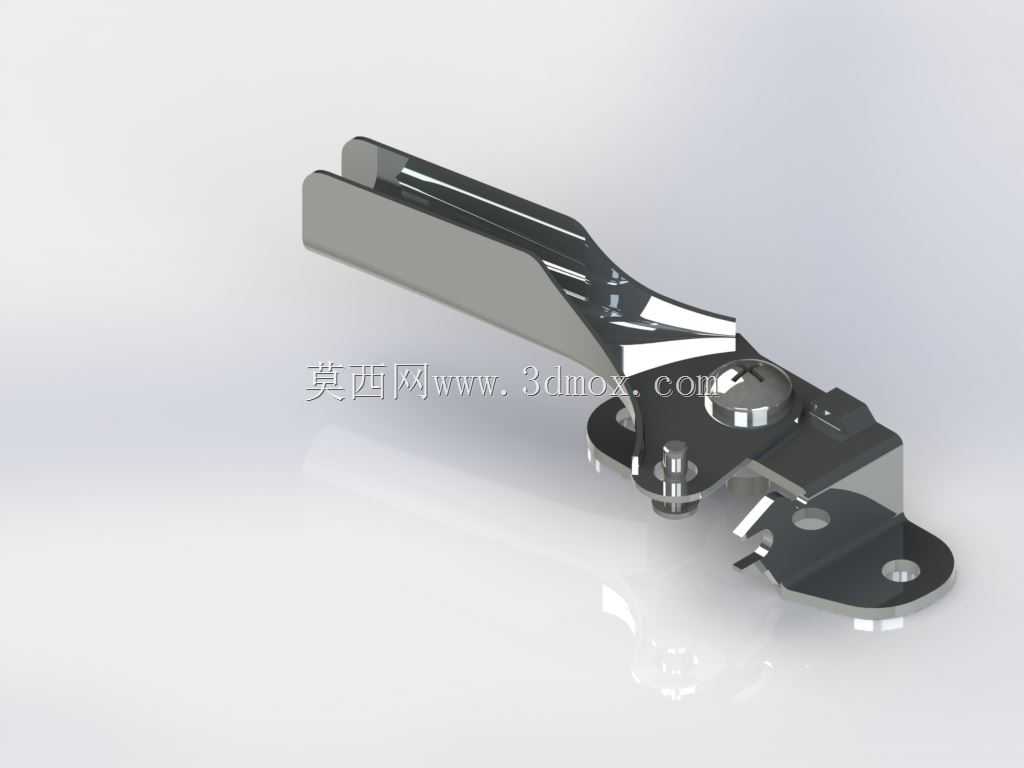

　　在商用车、非道路移动机械以及乘用车辆的油门操纵系统中，拉索式油门传动结构凭借布置灵活、抗电磁干扰能力强、成本可控的优势，至今仍在大量车型上得到应用，而油门杆拉索总成作为连接驾驶舱油门踏板与发动机节气门/喷油泵调速机构的核心传力部件，其结构可靠性直接决定了油门操纵的响应精度与行车安全。该总成的主体承载结构采用折弯钣金支架作为基体，支架底部设置两个带沉孔的安装耳座，安装孔位的中心距按照整车机舱内的安装点坐标匹配设计，安装面与支架主体折弯角度经过多轮布置校核，确保安装后拉索走向与发动机舱内周边管线、结构件保持足够安全间隙，避免车辆运行过程中出现拉索干涉磨损、卡滞的问题。支架上部的折弯翻边一方面提升了钣金件的整体结构刚度，

　　避免长期受拉索交变载荷作用出现支架变形，另一方面为拉索的导向通道提供了侧向防护，防止外部泥水、砂石飞溅进入拉索运动区域造成卡滞。总成的铰接转轴部位采用带限位的销轴结构，转轴与支架安装孔之间设置耐磨衬套，降低反复踩踏油门带来的铰接副磨损，延长部件使用寿命，转轴端部设置卡簧限位结构，防止车辆运行过程中销轴脱出引发操纵失效。拉索固定端采用可调式锁紧结构，装配时可通过调整锁紧螺母的位置匹配不同长度的拉索安装需求，适配不同轴距、不同机舱布置的车型平台，减少同系列车型的零部件开发种类。从实际装车应用场景来看，该总成安装在发动机舱靠近防火墙的位置，一端通过拉索连接驾驶舱内的油门踏板摇臂，另一端连接发动机端的油门控制摇臂，

　　驾驶员踩踏油门踏板的动作通过拉索的线性位移传递到该总成的摇臂上，再通过总成上的转轴结构将位移传递到发动机端，实现发动机转速的精准控制。设计过程中针对摇臂的转动行程做了严格的限位设计，摇臂的初始位置与最大开度位置均设置了硬限位结构，避免踏板踩超行程后拉索过载拉断，同时保证节气门/喷油泵的开度范围与踏板行程完全匹配，不会出现油门开度非线性、空行程过大的问题。钣金支架的板材厚度选用经过CAE刚度仿真验证，在满足整车振动耐久要求的前提下尽可能降低零件重量，支架表面采用电泳加喷塑的防腐处理工艺，可适应发动机舱内高温、高湿、多盐雾的复杂工作环境，避免长期使用后出现锈蚀卡滞。总成的所有运动副均预留了合理的配合间隙，既不会因间隙过大导致操纵旷量，

　　也不会因间隙过小在高低温环境下出现热胀卡滞，在-40℃到120℃的工作温度区间内均可保持顺畅的操纵手感。安装边界方面，支架底部的两个安装孔采用标准螺栓规格，装配时可直接与整车预装的焊接螺母对接，无需额外制作安装转接件，拉索的接头采用行业通用的标准尺寸，可匹配市面上绝大多数车型的油门拉索规格，具备较强的通用性。在结构细节处理上，支架所有的折弯边缘均做了圆角钝化处理，避免装配过程中割伤操作人员，同时防止长期使用后锐边割伤拉索外层保护套，摇臂与拉索连接的部位设置了拉索防脱卡槽，即使拉索锁紧螺母出现松动，拉索也不会直接从摇臂上脱出，预留了足够的安全冗余。针对车辆运行过程中的振动问题，支架安装面与整车安装点之间可根据需求加装减震垫片，过滤发动机传递到支架上的振动，避免长期振动导致拉索固定点松动、操纵手感变差。整个总成的结构设计充分考虑了装配便利性与后期维护性，所有易磨损的衬套、销轴均可单独拆卸更换，无需更换整个支架总成，降低了车辆的后期维护成本。
