PLST托盘装载系统M1076型拖车车架模型

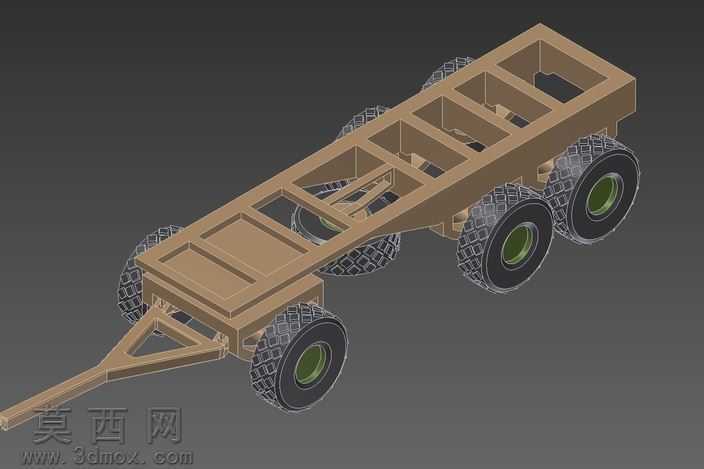

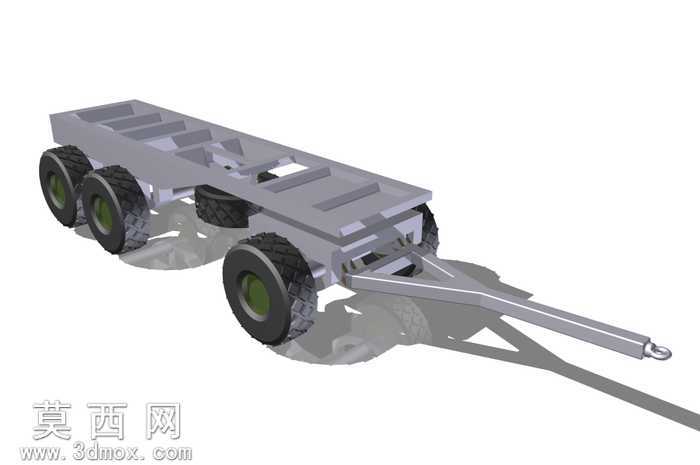

本模型为PLST托盘装载系统配套的M1076型拖车车架三维设计成果，建模阶段严格参照重型军用配套拖车的实际结构比例搭建，首先以牵引架结构作为建模起点，采用三角加强式牵引连接结构，预留与HEMTT重型高机动战术卡车对接的标准牵引接口，建模时对牵引架的受力加强筋结构做了等比例还原，保证结构逻辑符合重载拖车的力学设计要求。车架主体采用纵梁贯通式框架结构，沿车架长度方向布置多道横向承载横梁，将车架分隔为多个标准化托盘装载工位，适配军用标准托盘的快速装卸需求，建模过程中对每道横梁与纵梁的连接节点做了细化处理，还原了实际车架的焊接连接结构特征，同时预留了托盘锁止机构的安装位，保证结构功能的完整性。行走系统采用多轴重载轮胎布局，单轴配置双胎结构，建模时还原了大颗粒越野轮胎的胎面纹理细节，对轮毂的承托结构、轮轴与车架的连接支座都做了精细化建模，轮胎材质采用哑光深黑橡胶质感，轮毂采用暗军绿色金属漆面材质，车架主体采用棕褐色军用重载金属漆面材质，渲染阶段采用45度斜俯视角展示，通过柔和的环境光打亮车架的框架结构，清晰呈现内部的横梁布局与轮轴排布，同时通过半透明线框叠加效果展示模型的线框建模精度，让观者可以同时看到实体结构与建模布线逻辑。设计思路上围绕托盘装载的核心功能，优先保证车架承载空间的规整性，所有横向横梁的间距均按照标准托盘尺寸设定，避免出现结构干涉，同时多轴轮胎的布局充分考虑重载工况下的载荷分布，保证拖车在满载托盘物资时的行驶稳定性，牵引架的三角加强结构可以有效分散牵引过程中的拉力，避免车架前端出现结构变形，整体模型结构完整，各部件装配关系清晰，可用于重型配套拖车的结构展示、装载方案模拟以及相关教学演示使用。
