带侧装液位检测结构的工业储油箱

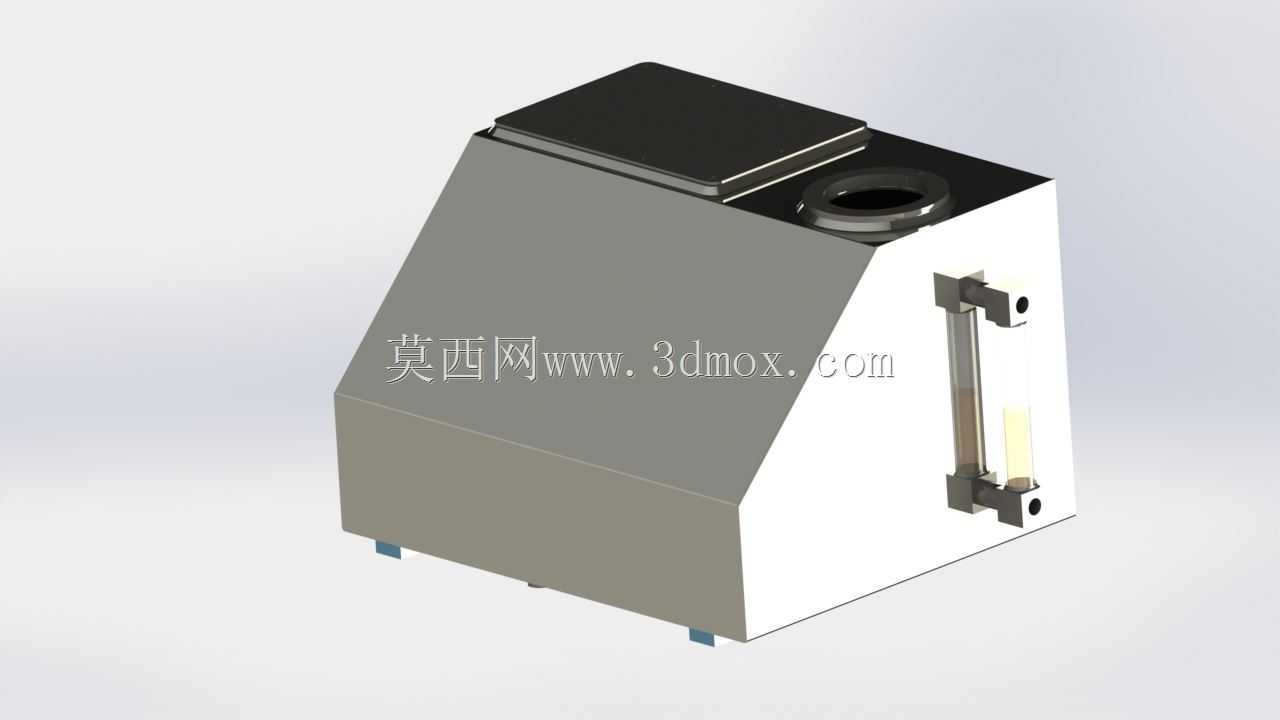

　　在行走工程机械、固定式液压动力站、小型燃油动力机组的配套设计中，储油容器的结构合理性直接决定整套动力单元的运维效率与运行可靠性，这款带侧面液位检查结构的油箱，正是针对紧凑安装空间下的液位观测需求完成的结构设计。不同于传统顶部开盖观测、底部探尺检测的油箱结构，这款油箱将液位观测组件直接集成在箱体垂直侧壁上，运维人员无需登高、无需开启箱盖、无需额外探取工具，站在设备侧面即可直接读取箱内剩余油液高度，在户外作业、设备密集排布的车间场景中，这类侧装观测结构能大幅降低日常巡检的操作成本，也能避免开盖检测带来的杂质落入油液、油气溢出的风险。从结构设计逻辑来看，箱体采用斜切式顶面布局，并非单纯的造型处理：倾斜的顶面可以让箱内油液在设备倾斜、

　　晃动过程中减少顶部呼吸口的带液风险，同时顶面预留的两个安装位，分别对应密封检修盖与注油通气接口，检修盖采用大尺寸平面密封结构，方便后期清理箱底沉积杂质、更换内置吸回油滤芯，注油口带内嵌式滤网结构，加注过程即可完成初步杂质过滤，避免大颗粒污染物直接进入油液循环。侧面的液位观测组件采用透明耐油材质搭配上下固定安装座，安装座与箱体侧壁通过密封结构连接，无需在箱体上开设大尺寸开口，仅需对应两个固定孔位与密封面即可完成装配，观测位旁预留的刻度标识区域，可以根据实际使用的油液类型标注对应容积刻度，方便运维人员快速核算剩余油量、预判补油周期。箱体底部预留的四个支撑脚结构，将箱体主体与安装基面抬升一定距离，

　　既可以避免底面直接接触安装基面带来的积水腐蚀、磕碰损伤，也给底部放油螺塞预留了操作空间，换油时无需额外抬升箱体即可完成废油排放操作。在安装边界适配方面，这款油箱的斜顶面设计可以很好适配设备内部的倾斜安装空间，比如工程机械的车架侧方空隙、动力单元的机架边角位置，相比规则方形油箱，斜切结构可以避开周边的管路、线束安装路径，不需要额外调整周边部件的布局就能完成油箱嵌入安装，整体外形的棱角处均做了小圆弧过渡处理，既减少了板材折弯加工的应力集中问题，也能避免安装维护过程中尖锐棱角划伤操作人员。箱体整体采用金属板材焊接成型，焊缝位置均做了密封防渗处理，在设计阶段就考虑了不同油液的兼容性，侧壁厚度满足静压承载要求，即使在设备持续振动的工况下，

　　也不会出现焊缝开裂、侧壁变形的问题。在实际配套选型中，这类油箱可以根据系统流量需求调整容积参数，当前结构的液位观测组件通配性较强，只要调整侧壁安装孔位的中心距，就能适配不同高度规格的箱体，不需要重新开模制作观测部件，能大幅缩短衍生型号的设计周期。相比外置液位传感器的方案，这种直接可视化的侧装观测结构不需要额外布线、不需要供电即可完成液位检查，在断电、传感器故障的应急场景下，依然可以通过肉眼判断油位状态，给设备运维多提供了一层可靠性保障，尤其适合野外作业、供电稳定性较差的作业场景使用。
