带空滤接口的车用涡轮增压器结构设计

　　在商用车、乘用车主机厂的动力总成匹配环节，涡轮增压器是决定小排量发动机动力输出上限的核心部件，这套带空气滤连接端的增压器结构，主要适配1.5T-2.0T排量的直列四缸汽油机，也可通过调整压气机壳流道参数匹配同排量轻型柴油机的进气增压需求。日常工况下，它依靠发动机排出的高温废气驱动涡轮端叶轮高速旋转，同轴带动压气机端叶轮将过滤后的新鲜空气压缩后送入气缸，通过提升进气充量密度让燃油燃烧更充分，在不增加发动机排量的前提下可将动力输出提升30%-40%，同时降低低速工况下的燃油消耗与尾气排放。

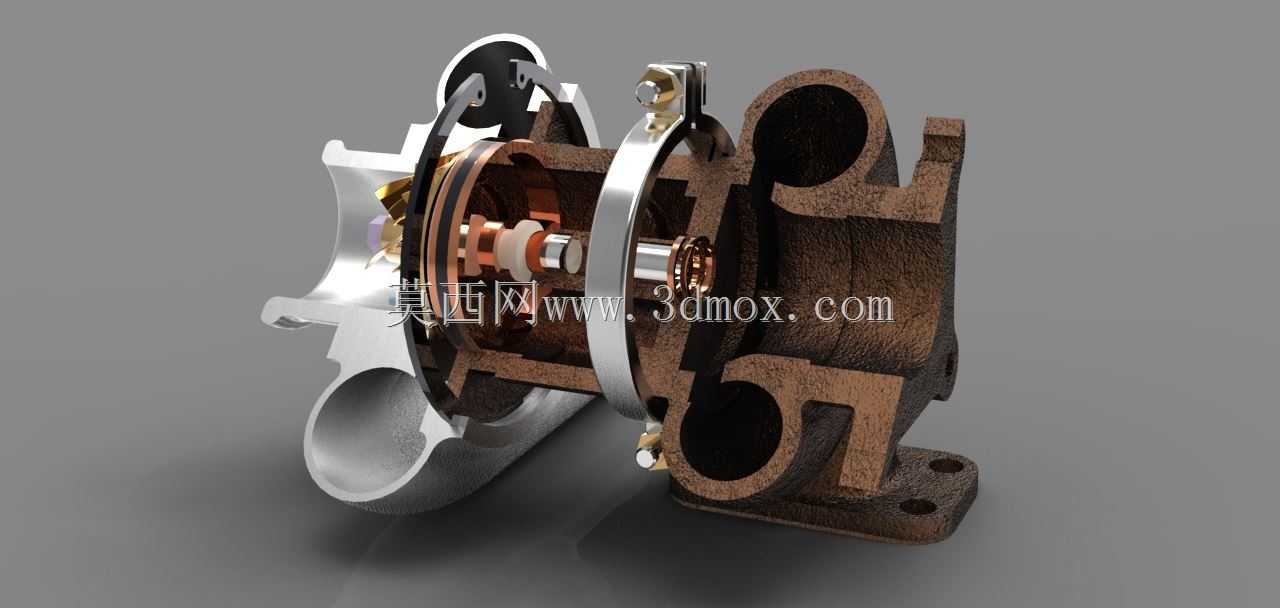

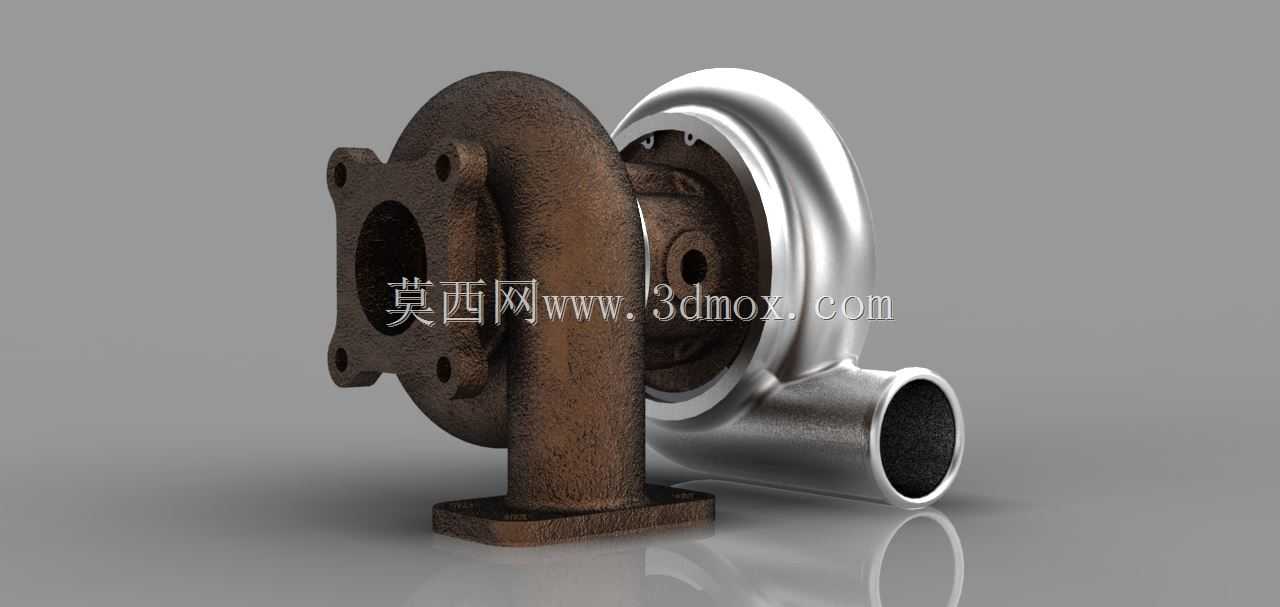

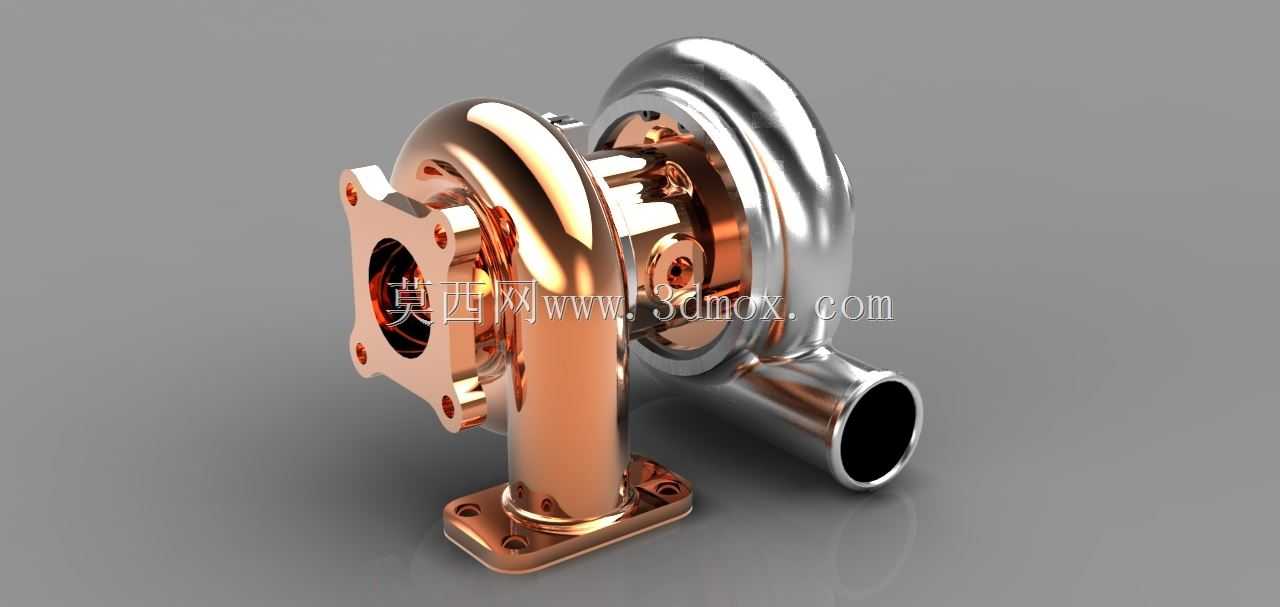

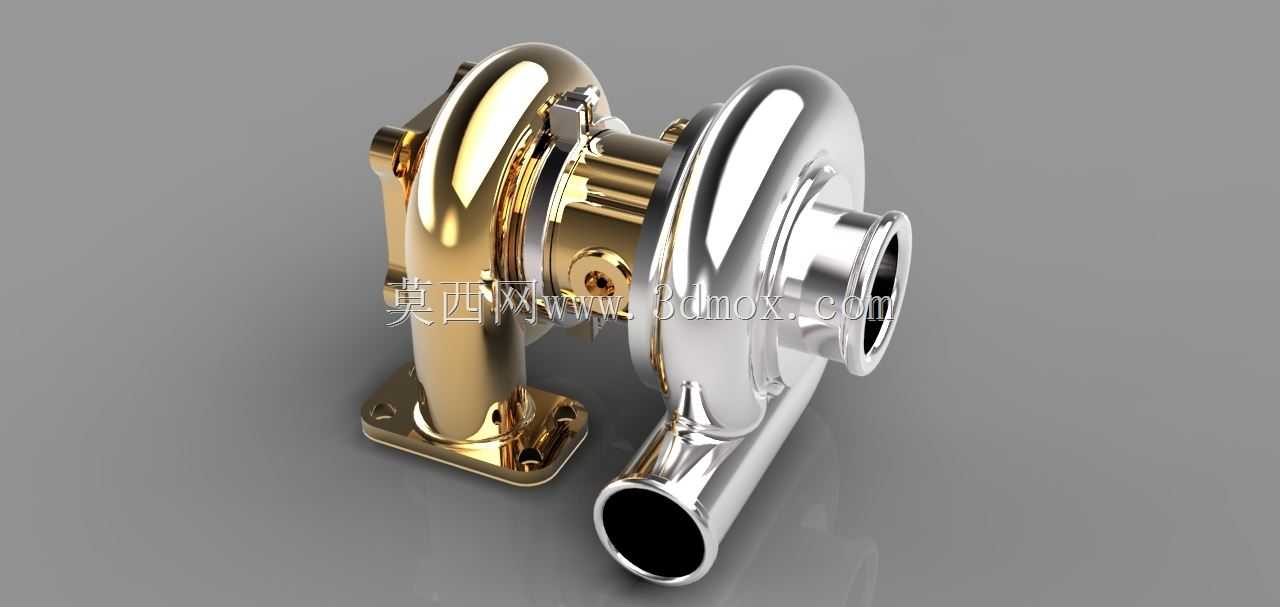

　　从结构设计逻辑来看，这套模型还原了增压器的核心装配关系：涡轮端采用耐高温的铸铜质感壳体对应实际生产中的高镍铸铁材质，可承受700-900℃的废气持续冲刷，压气机端采用亮面金属壳体对应实际的铸铝材质，兼顾轻量化与高速旋转下的结构强度。中间的轴承座集成了润滑油道与冷却水道接口，实际装配时需对接发动机主油道来为浮动轴承提供压力润滑，同时接入冷却循环避免高温传导导致轴承烧结。底部的安装支架采用带加强筋的一体式铸造成型，四个安装孔位的孔距严格匹配发动机排气侧的安装凸台定位尺寸，安装面预留0.1mm的平面度公差，保证装配后增压器不会因发动机振动产生连接松动。

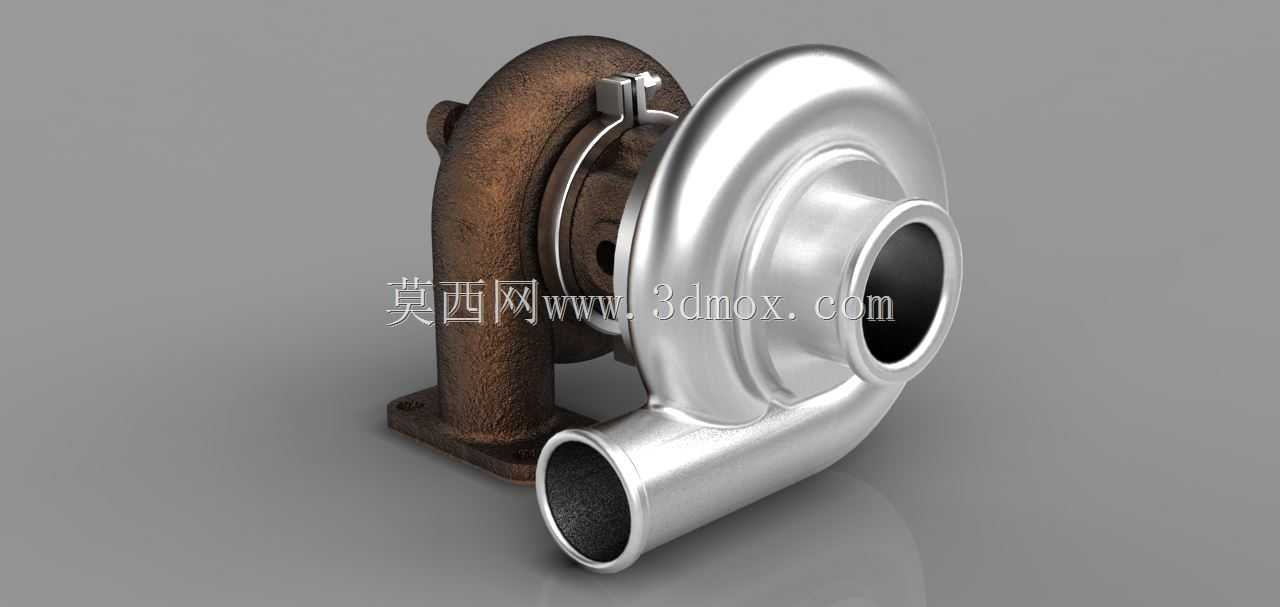

　　安装边界方面，压气机端的进气接口为标准直筒式卡箍连接结构，直径适配常用的76mm内径空滤出气软管，安装时需保证接口插入深度不小于30mm，卡箍拧紧力矩控制在8-10N·m，避免增压状态下出现漏气泄压。涡轮端的排气进出口分别对接发动机排气歧管与三元催化器入口，法兰面采用金属密封垫片，螺栓拧紧需按照对角顺序分三次加载，防止法兰面受热变形导致废气泄漏。旁通阀执行器的安装位预留了调节拉杆的活动空间，实际调校时可根据发动机目标增压值调整拉杆长度，将最高增压压力控制在0.18-0.25MPa区间，避免增压压力过高导致发动机爆震。

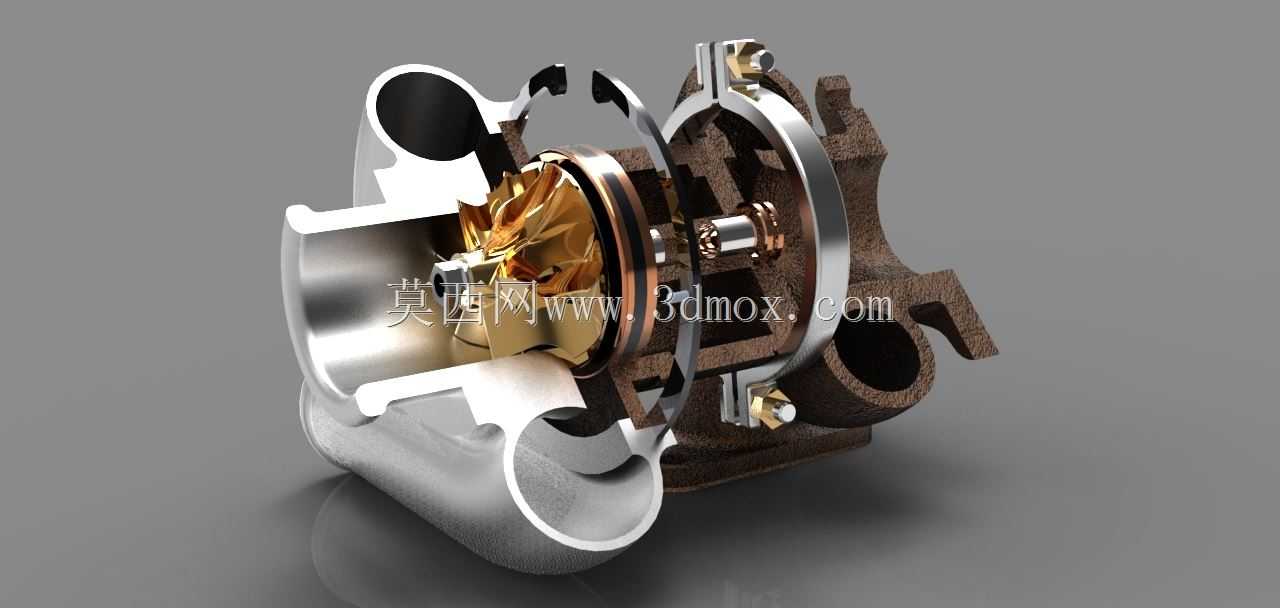

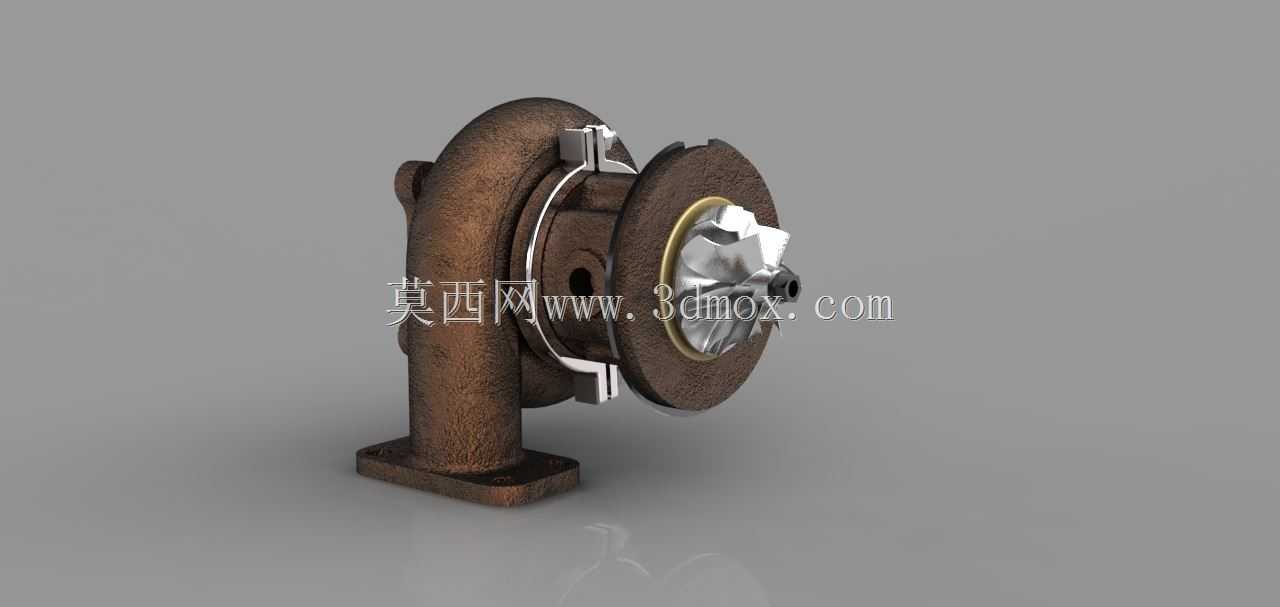

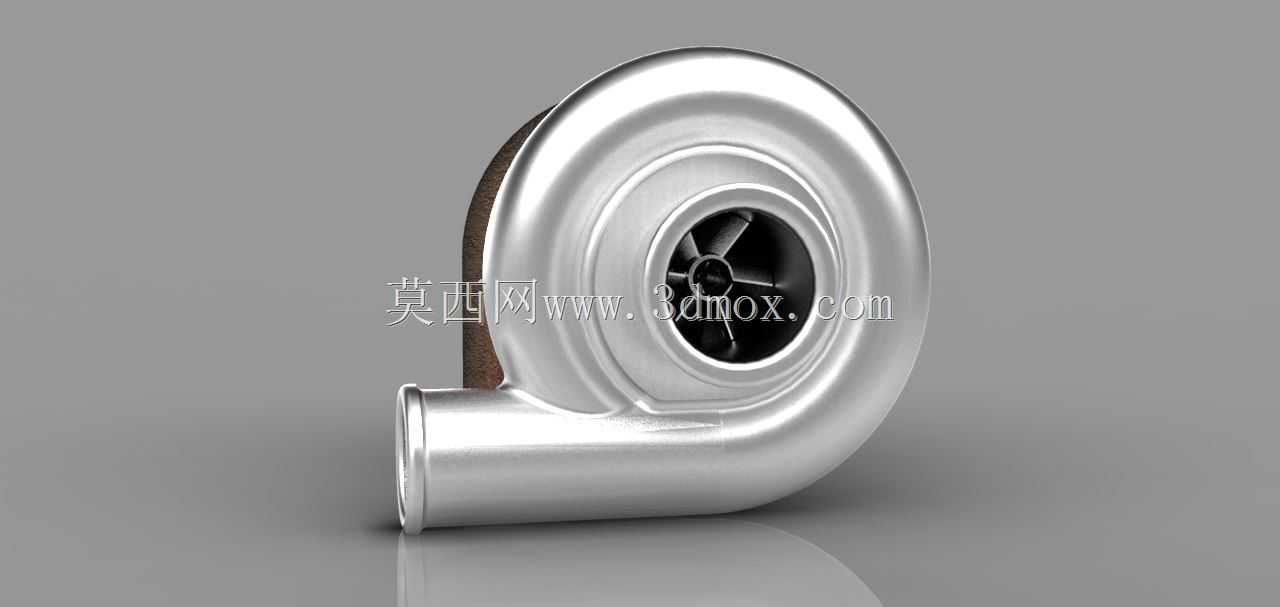

　　建模过程中对内部流道做了简化处理，但保留了叶轮的叶片曲面特征，压气机叶轮采用12片长短叶片间隔布局，可在12-20万转/分钟的最高转速下降低进气紊流，提升压气效率；涡轮端叶轮采用9片前倾式叶片，可更高效地捕获废气动能，降低排气背压对发动机换气过程的影响。壳体外部的连接螺栓、定位凸台都按照实际装配尺寸做了等比例还原，可直接用于动力总成的装配干涉检查，也可作为教学演示模型讲解涡轮增压系统的工作原理与结构组成。在整车布置阶段，这类增压器的外围还需预留隔热罩的安装空间，与周边线束、冷却管路的最小间隙需大于25mm，避免高温烘烤导致周边部件老化失效。
