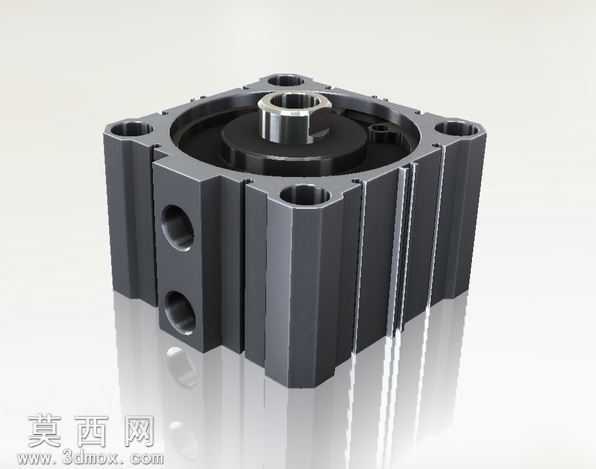

SMC薄型带磁气缸CDQ2B100-10D三维模型

本模型为SMC品牌CDQ2B系列薄型气缸，缸径100mm行程10mm，采用三维参数化建模完成全结构复刻，建模过程严格遵循原厂产品样本的尺寸公差要求，完整还原了薄型气缸紧凑化的结构特征。建模阶段首先搭建气缸的主体基准轴与基准面，依次完成方形缸体的轮廓绘制，对缸体四角的安装通孔、侧面的气口螺纹孔、端盖定位槽进行精准切除特征制作，保证各安装孔位的位置度与实物完全一致；其次构建活塞组件，包含内置磁环的活塞本体、活塞杆、活塞杆端的内螺纹连接孔、活塞密封槽结构，还原了薄型气缸短行程下的活塞限位结构；随后完成前后端盖的细节建模，对端盖的密封沟槽、导向套安装位、缓冲密封圈槽做了精细化特征处理，没有遗漏任何装配定位结构。材质渲染阶段，针对气缸不同部件匹配对应材质：缸体采用阳极氧化哑光铝合金材质，调整金属粗糙度与反射参数还原工业铝件的细腻磨砂质感；活塞杆采用镀硬铬光亮金属材质，设置合适的高光与反射强度体现镀铬层的光亮耐磨特性；密封件采用黑色丁腈橡胶材质，调整漫反射粗糙度与低反射参数还原橡胶件的哑光质感；安装螺栓采用镀锌钢材质，匹配轻微的金属做旧效果提升真实感。渲染输出时采用影棚柔光环境，添加地面反射效果突出气缸的方正轮廓与金属质感，各视角展示均能清晰呈现缸体气口位置、安装孔分布、活塞杆伸出端结构。设计思路上完全围绕薄型气缸省空间的核心特性，所有结构均服务于紧凑安装需求，模型保留了完整的装配约束关系，各部件可拆分用于气动回路装配模拟、安装空间干涉检查，模型结构无破面、无特征缺失，所有倒角、退刀槽等工艺细节均按实际加工要求制作，可直接用于气动系统的三维布局设计、设备工位的虚拟装配验证，也可作为气动元件教学演示的可视化模型，帮助使用者直观理解薄型气缸的内部构造与安装尺寸要求。
