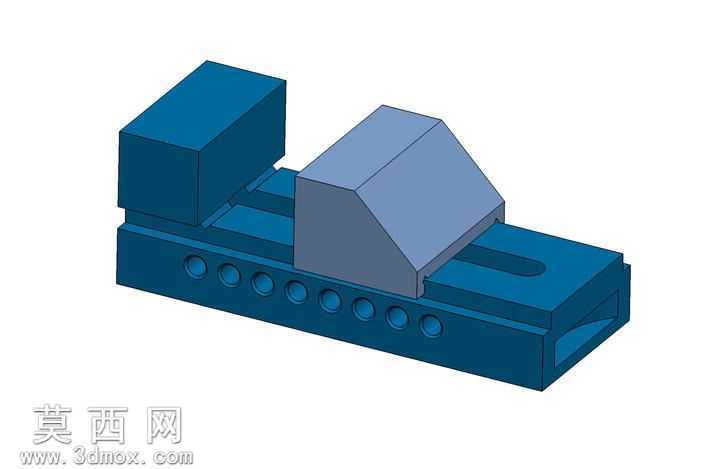

QKG73型机用虎钳三维结构设计模型

本模型为QKG73型机用虎钳（机副）的三维参数化设计模型，整体采用自底向上的建模思路完成搭建，首先对虎钳的各个组成零件进行单独建模，再按照实际装配约束关系完成总装配合，完整还原了机用虎钳的真实结构与功能逻辑。建模过程中优先使用草图拉伸、切除命令构建基础实体特征，针对钳身侧面等距排布的圆形减重孔，采用线性阵列特征实现高效建模，保证孔位间距均匀一致，符合实际加工的工艺要求；固定钳身与活动钳身的滑动配合面采用平行度约束设计，活动钳身的斜向导向面通过拔模特征构建，匹配丝杠传动的运动轨迹，确保活动钳身可沿钳身导轨做平稳的直线往复运动，实现工件的夹紧与松脱动作。材质渲染方面，整体模型赋予哑光深蓝色金属漆材质，模拟铸铁虎钳的表面喷塑处理效果，活动钳身的斜顶面采用稍浅的灰蓝色材质做区分，清晰呈现不同零件的装配边界，边缘做微小圆角处理还原真实零件的倒角工艺，避免尖锐棱角的失真表现。结构设计上，固定钳身左端设置一体式的固定钳口安装位，钳身内部预留丝杠安装空腔，侧面的等距圆孔既可以减轻整体自重，也可作为排屑通道使用，活动钳身底部设置与钳身导轨匹配的滑槽结构，保证滑动过程无卡滞、无偏移，整体结构紧凑，完全符合QKG73系列机用虎钳的实际尺寸比例，可用于工装夹具结构教学、机加工工位布局模拟、虎钳拆装演示等场景，建模过程中对所有配合面做了干涉检查，确保各零件在运动行程内无碰撞干涉，模型特征树逻辑清晰，参数可编辑，可根据需求调整尺寸衍生不同规格的虎钳设计方案。
